| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9002 |
| หมายเลขรุ่น: | RM-100-A05-71 /RM-100-B05-81 |
| เอกสาร: | RM-100-A05-71.pdf |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $1-$5 |
| รายละเอียดการบรรจุ: | ถุง PE |
| เวลาการส่งมอบ: | 12-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | ขั้วต่อแม่เหล็ก | ขว้าง: | 2.2มม |
|---|---|---|---|
| หมายเลขพิน: | 5พิน | วัสดุ: | ทองเหลือง, ndfeb, htn |
| แรงสปริง: | 80G ± 20G | หมึกทํางาน: | 1.0มม |
| ปัจจุบัน: | 3.0A | โวลเทจ: | 12V |
| อุณหภูมิในการทำงาน:: | -25 ℃ถึง +80 ℃ | ต้านทานการติดต่อ: | 50mΩ แม็กซ์ (PIN) |

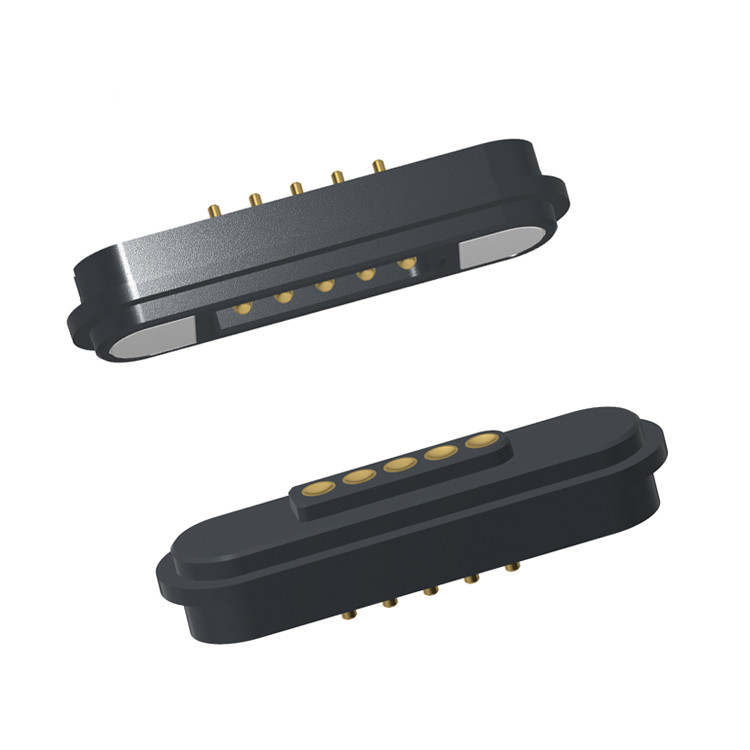

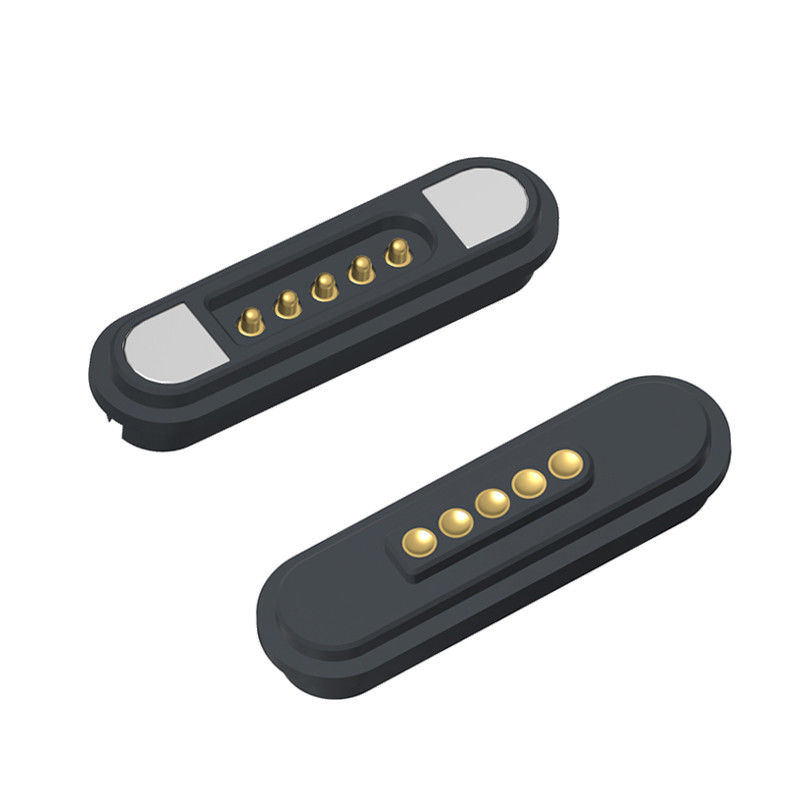

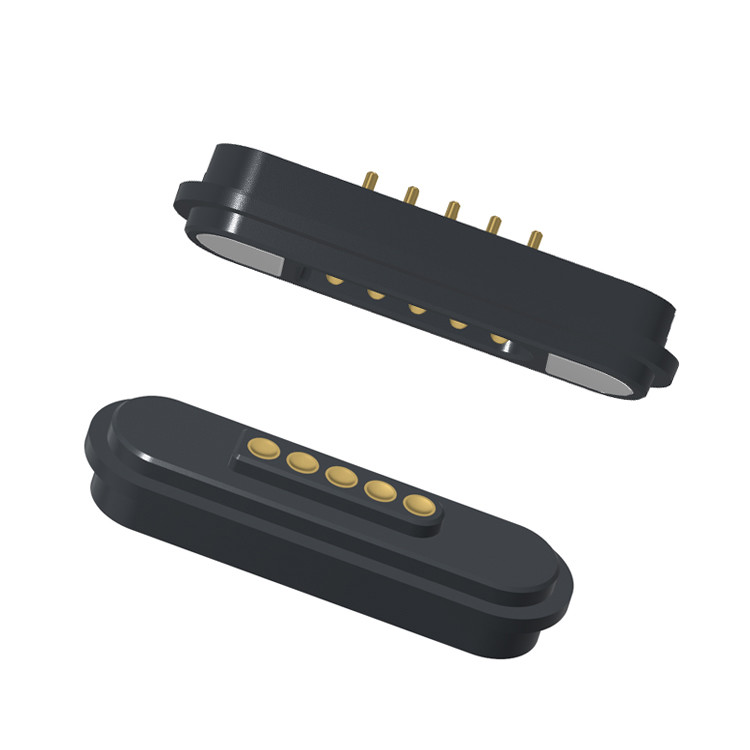

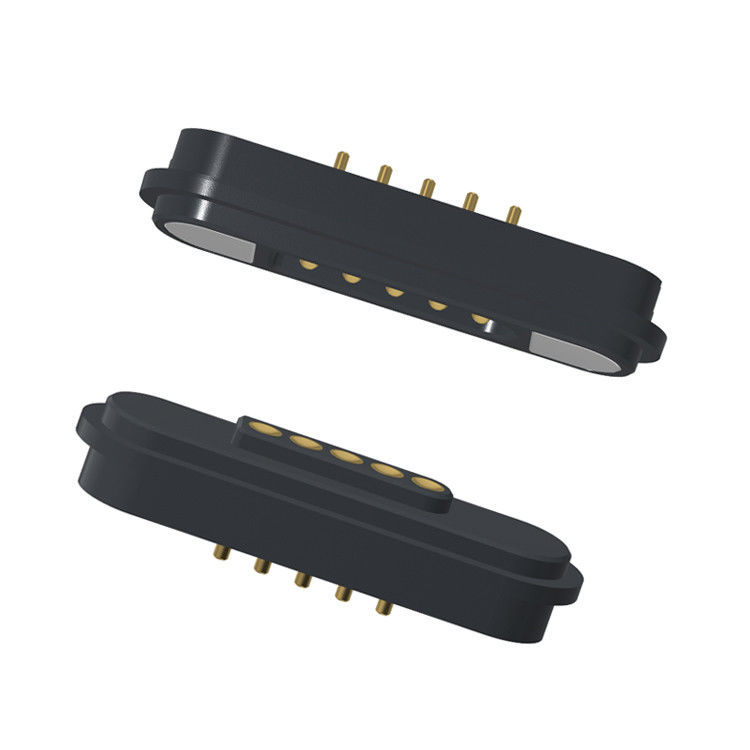

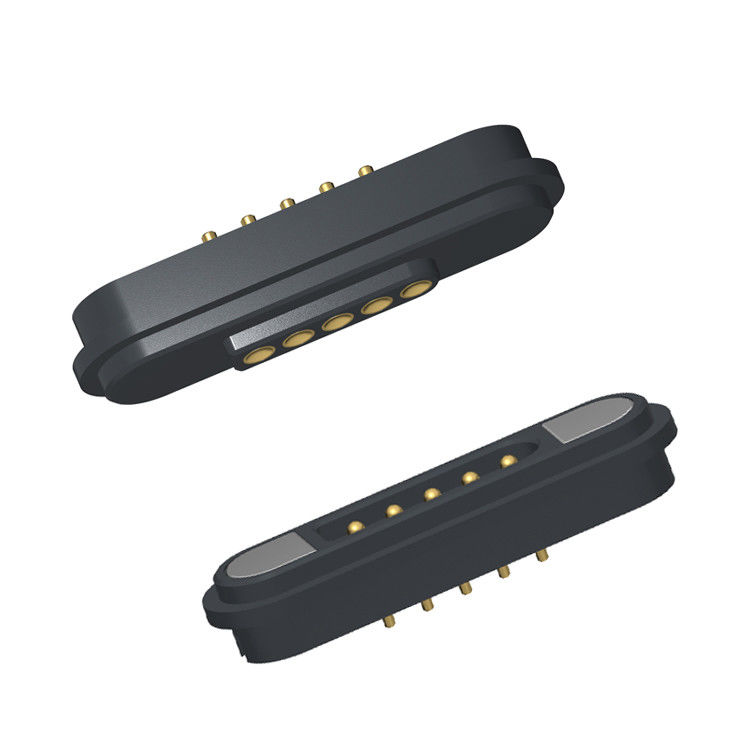

ขั้วต่อแม่เหล็กไฟฟ้าแบบ Pogo Pin ตัวผู้ 5 พิน ระยะพิทช์ 2.2 มม. กระแสไฟ 3A
การออกแบบที่กำหนดเอง | ประสิทธิภาพที่เชื่อถือได้ | โซลูชันแบบครบวงจร
ที่ UPE, เราเชี่ยวชาญในการออกแบบและผลิต ขั้วต่อแม่เหล็ก และ ขั้วต่อสายเคเบิลแม่เหล็ก, ที่ปรับแต่งให้ตรงตามความต้องการเฉพาะของคุณ ด้วยทีมวิศวกรและนักออกแบบผู้เชี่ยวชาญภายในองค์กรของเรา เรานำเสนอโซลูชันที่ล้ำสมัยและแม่นยำสำหรับอุตสาหกรรมต่างๆ รวมถึงอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค อุปกรณ์ทางการแพทย์ IoT และการใช้งานในอุตสาหกรรม
เพื่อให้แน่ใจว่าอายุการใช้งานทางกลของการสัมผัสของพิน pogo ห้ามอัดเกินระยะการทำงานที่กำหนดไว้ในแบบ Over-compression อาจทำให้สปริงภายในเสียหาย ซึ่งนำไปสู่ประสิทธิภาพที่ลดลงหรือความล้มเหลว
วัสดุ:
ตัวเรือน: HTN สีดำ UL94V-0
Pogo Pin: ทองเหลือง C6801 ชุบ Au 0.125um
พินตัวเมีย: ทองเหลือง C6801 ชุบ Au 0.125um
แม่เหล็ก: N52 NdFeB ชุบ Ni Cu Ni
ตัวเรือน HTN (UL94V-0): เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงและเป็นไปตามมาตรฐานความปลอดภัยด้านการติดไฟ
พินทองเหลือง C6801: สามารถขึ้นรูปและนำไฟฟ้าได้ดี การชุบทองช่วยเพิ่มความทนทานและทนต่อการสัมผัส
แม่เหล็ก N52 พร้อมการชุบ Ni-Cu-Ni: ความแข็งแรงของแม่เหล็กสูง (N52 เป็นเกรดเชิงพาณิชย์ที่แข็งแกร่งที่สุด) พร้อมการชุบที่ทนต่อการกัดกร่อน
Mechanical:
แรงสัมผัส:80g±20g ที่ระยะการทำงาน 1.0 มม.
ระยะการทำงานเต็มที่: 1.1 มม.
การทดสอบอายุการใช้งานการดูดซับตัวผู้และตัวเมีย: 10,000 รอบ
ไฟฟ้า:
แรงดันไฟฟ้าที่กำหนด:DC12V; แรงดันไฟฟ้าที่กำหนด: 3AMax.
ความต้านทานการสัมผัสของพินสปริง: 50 มิลลิโอห์มสูงสุด
ประสิทธิภาพด้านสิ่งแวดล้อม:
อุณหภูมิในการทำงาน: -25℃ ถึง +80℃
การทดสอบสิ่งแวดล้อม: สเปรย์เกลือ 24 ชั่วโมง
พารามิเตอร์ขั้วต่อแม่เหล็กตัวผู้ 5 พิน & ขั้วต่อแม่เหล็กตัวเมีย:
|
ชื่อ |
ขั้วต่อแม่เหล็ก |
|
ประเภท |
ตัวผู้/ตัวเมีย |
|
พิน |
5 พิน |
|
ระยะพิทช์ |
2.2 มม. |
|
สี |
ดำ |
|
พิน Pogo |
ทองเหลือง C6801 ชุบ Au 0.125um |
|
พินตัวเมีย |
ทองเหลือง C6801 ชุบ Au 0.125um |
|
ตัวเรือน |
HTN สีดำ UL94V-0 |
| แม่เหล็ก |
N52 NdFeB ชุบ Ni Cu Ni |
|
แรงสปริง |
80g±20g, ที่ 1.0มม. ระยะการทำงาน |
|
อายุการใช้งานทางกล |
10000 รอบขั้นต่ำ |
|
กระแสไฟ |
3.0AMax |
|
แรงดันไฟฟ้า |
DC12V |
|
ความต้านทานการสัมผัส |
50mΩ สูงสุด (PIN) |
|
อุณหภูมิในการทำงาน |
25℃ ถึง +80℃ |
|
การทดสอบสเปรย์เกลือ |
24H |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
การทดสอบเปิดและลัดวงจร 100% |
แบบร่างทางเทคนิคของขั้วต่อแม่เหล็กตัวผู้ 5 พิน
แบบร่างทางเทคนิคของขั้วต่อแม่เหล็กตัวเมีย 5 พิน
ข้อดีของขั้วต่อแม่เหล็ก:
1. การเชื่อมต่อที่ง่ายดาย
✔ การดูดซับอัตโนมัติ – การออกแบบที่ชาญฉลาดและใช้งานง่ายช่วยให้สามารถเชื่อมต่อได้ทันทีและปลอดภัยด้วยการจัดตำแหน่งแม่เหล็ก
✔ การป้องกันการตก – ถอดออกจากอินเทอร์เฟซการชาร์จได้อย่างง่ายดายในขณะที่ทำให้อุปกรณ์คงที่ ลดการตกหล่นโดยไม่ได้ตั้งใจ
2. ความทนทานที่เหนือชั้น
✔ อายุการใช้งานที่ยาวนานขึ้น – ได้รับการจัดอันดับสำหรับ 100,000–200,000 รอบ ทำให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาว
✔ กันน้ำและกันฝุ่น IPX8 – ปลายตัวเมียออกแบบมาสำหรับสภาพแวดล้อมที่รุนแรง (การจุ่มน้ำลึกถึง 1 เมตรเป็นเวลา 30 นาที)
3. การชาร์จและการถ่ายโอนข้อมูลประสิทธิภาพสูง
✔ การชาร์จอย่างรวดเร็ว (5A–10A) – รองรับการส่งกระแสไฟสูงเพื่อการส่งพลังงานอย่างรวดเร็ว
✔ การส่งสัญญาณความเร็วสูง – แทนที่ USB 2.0/HDMI 1.3 แบบดั้งเดิม ทำให้สามารถส่งสัญญาณวิดีโอ/เสียงด้วยประสิทธิภาพความถี่สูงที่เสถียร
4. การออกแบบที่ปรับแต่งได้และปลอดภัย
✔ ความยืดหยุ่นด้านสุนทรียศาสตร์ – รูปลักษณ์ที่ปรับแต่งเพื่อให้เข้ากับภาษาการออกแบบของอุปกรณ์ของคุณ
✔ ป้องกันไฟฟ้าลัดวงจรและป้องกันความผิดพลาด – การป้องกันในตัวจากการใช้งานในทางที่ผิดและข้อผิดพลาดทางไฟฟ้า
การประยุกต์ใช้ผลิตภัณฑ์ขั้วต่อแม่เหล็ก:
ทำไม UPE จึงควรเป็นพันธมิตรของคุณ?
1. บริการปรับแต่งแบบมืออาชีพ
2. ความสามารถในการผลิตตัวอย่างที่รวดเร็ว
3. ระบบควบคุมคุณภาพที่เข้มงวด
4. การประมวลผลด้วยส่วนประกอบนำเข้า
5. อุปกรณ์ทดสอบความแม่นยำสูง
6. ขั้นตอนการควบคุมต้นทุนที่สมเหตุสมผล
7. มาตรฐานสิ่งแวดล้อมของผลิตภัณฑ์
วิธีการสั่งซื้อขั้วต่อแม่เหล็กของคุณกับ UPE
1. ส่งความต้องการของคุณ
ให้รายละเอียดเช่น:
.ประเภทขั้วต่อ (พลังงาน ข้อมูล ไฮบริด กันน้ำ ฯลฯ)
.พิกัดแรงดันไฟฟ้าและกระแสไฟ
.ความยาวและข้อมูลจำเพาะของสายเคเบิล
.การตั้งค่าขั้วแม่เหล็กและการจัดตำแหน่ง
.ปริมาณและระยะเวลาในการจัดส่ง
ข้อกำหนดพิเศษ (ระดับ IP การป้องกัน การรับรอง ฯลฯ)
. ตัวเลือกที่ 1: กรอกแบบฟอร์ม RFQ (Request for Quote) ของเราบนเว็บไซต์ของเรา
. ตัวเลือกที่ 2: ส่งอีเมลข้อมูลจำเพาะของคุณโดยตรงไปที่ sunion@upetech.net (หรือผู้ติดต่อที่คุณกำหนด)
2. รับใบเสนอราคาแบบกำหนดเอง
ทีมวิศวกรรมของเราจะตรวจสอบความต้องการของคุณ
เราจะให้ใบเสนอราคาที่แข่งขันได้ รวมถึง: ราคา/ระยะเวลาในการจัดส่ง/ตัวเลือกการสร้างต้นแบบ (หากจำเป็น)
3. อนุมัติและยืนยันคำสั่งซื้อ
เมื่อใบเสนอราคาได้รับการอนุมัติ เราจะสรุปกำหนดการออกแบบและการผลิต
สำหรับการออกแบบใหม่ เราอาจเสนอแบบจำลอง 3 มิติหรือตัวอย่างสำหรับการทดสอบ
4. การผลิตและการประกันคุณภาพ
UPE ผลิตคำสั่งซื้อของคุณด้วยการตรวจสอบการควบคุมคุณภาพอย่างเข้มงวด
เราสามารถให้รายงานการทดสอบและการรับรองได้ตามคำขอ
5. การจัดส่งและการสนับสนุนที่รวดเร็ว
คำสั่งซื้อของคุณจะถูกจัดส่งผ่านวิธีการขนส่งที่คุณต้องการ (DHL, FedEx, การขนส่งทางทะเล ฯลฯ)
ทีมงานของเราพร้อมให้การสนับสนุนด้านเทคนิคและคำสั่งซื้อในอนาคต
เงื่อนไขการชำระเงิน:
เงินมัดจำ 50% (ชำระล่วงหน้า): ครอบคลุมค่าใช้จ่ายในการผลิต (วัสดุ แรงงาน)
ยอดคงเหลือ 50% (ชำระก่อนการจัดส่ง): รับประกันการควบคุมคุณภาพและความมุ่งมั่นจากทั้งสองฝ่าย
วิธีการชำระเงิน:
T/T (โอนเงินผ่านธนาคาร), PayPal, ธนาคาร OCBC
คำแนะนำ:
ใช้ PayPal สำหรับตัวอย่าง (ปลอดภัยกว่า)
ใช้ T/T สำหรับการสั่งซื้อจำนวนมาก (ค่าธรรมเนียมต่ำกว่า)
ระยะเวลาในการจัดส่งตัวอย่าง: ตัวอย่างสินค้าคงคลัง 2-3 วันทำการ/ตัวอย่างที่กำหนดเอง 5-7 วันทำการ
ระยะเวลาในการผลิต:10-15 วันทำการ
ผลิตเพื่อ: อเมริกา ยุโรป เอเชีย แอฟริกาใต้
เงื่อนไขการค้า: EXW
ค่าขนส่ง: ทางอากาศ ทะเล ด่วน
บริการ: คุณภาพสูงด้วยราคาที่สมเหตุสมผล บริการ OEM ขนาด สี การออกแบบพิเศษใดๆ ก็เป็นที่ยอมรับ
