| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9002 |
| หมายเลขรุ่น: | RM-1145-A04-33 /RM-1145-B04-41 |
| เอกสาร: | RM-1145-A04-33.pdf |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $1-$5 |
| รายละเอียดการบรรจุ: | ถุง PE |
| เวลาการส่งมอบ: | 12-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | ขั้วต่อแม่เหล็ก | ขว้าง: | 2.0MM |
|---|---|---|---|
| วัสดุ: | ทองเหลือง, NDFEB N52, Black PA66 UL94V-0 | แรงสปริง: | 40G ± 20G |
| หมึกทํางาน: | 0.8มม | ปัจจุบัน: | 1.0A |
| โวลเทจ: | 12V | การทดสอบสเปรย์เกลือ: | 24 ชม |
| ชีวิตทางกล: | 10,000 รอบขั้นต่ำ | ต้านทานการติดต่อ: | 50mΩ แม็กซ์ (PIN) |
| เน้น: | เครื่องเชื่อมแม่เหล็กที่กําหนดเอง,เครื่องเชื่อมแม่เหล็ก 2.0mm Pitch,สายเชื่อม Pogo Pin 4 Pin |
||

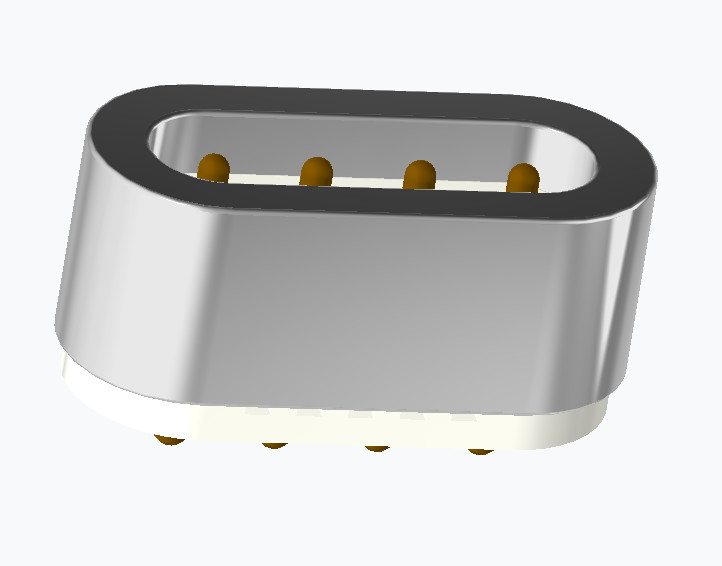

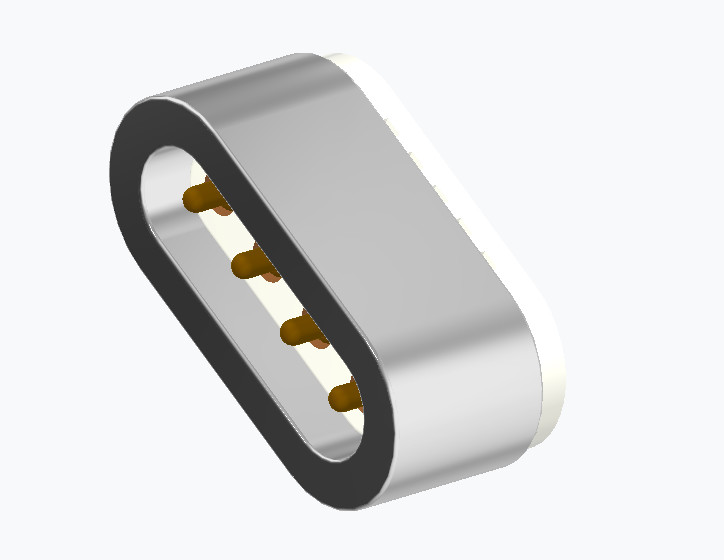

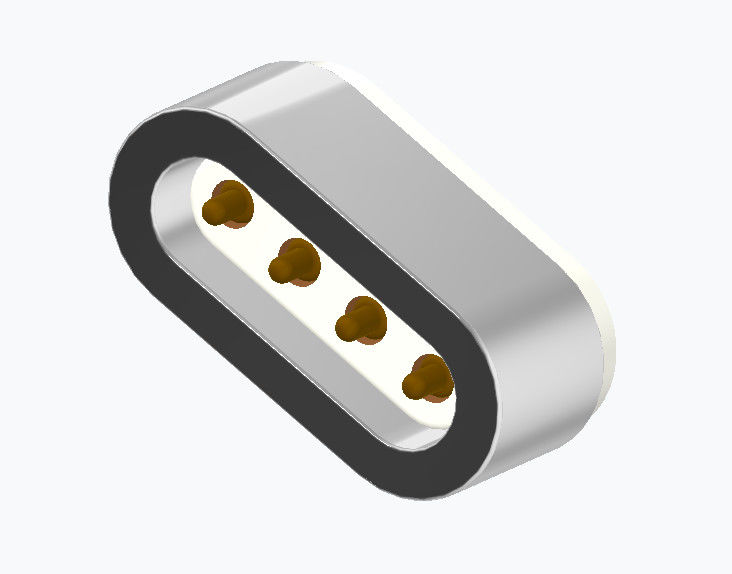

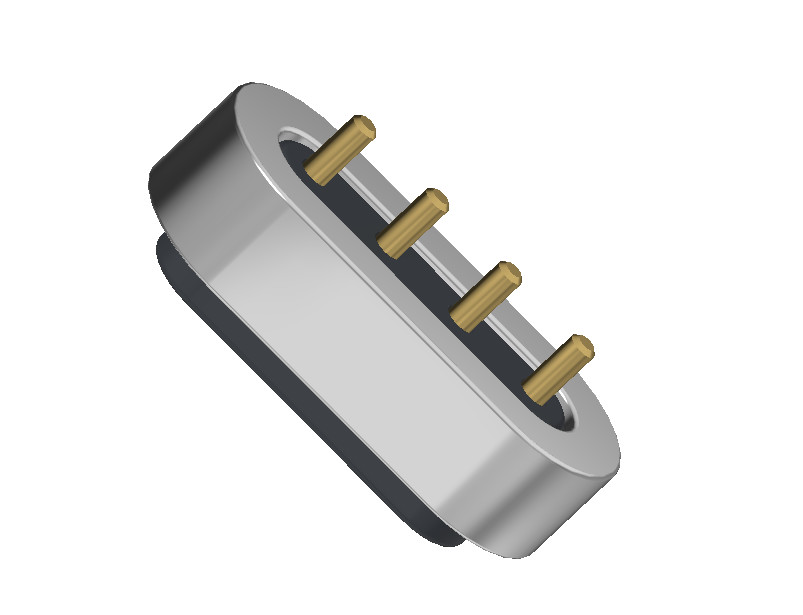

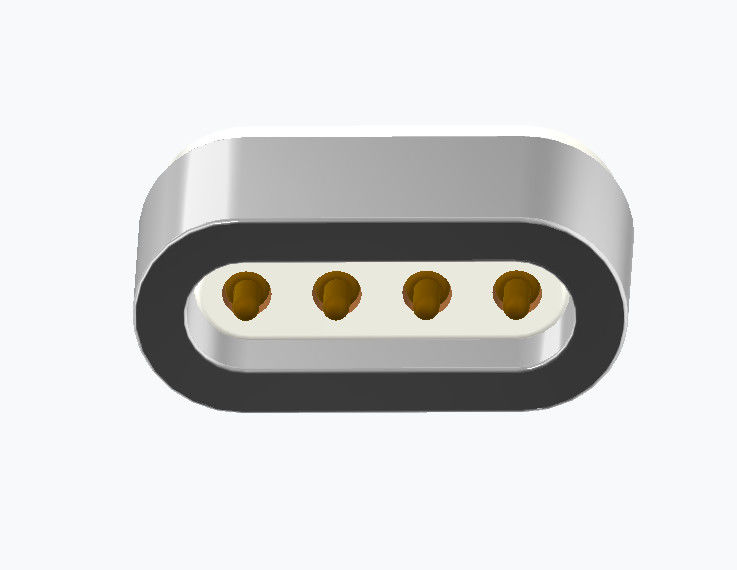

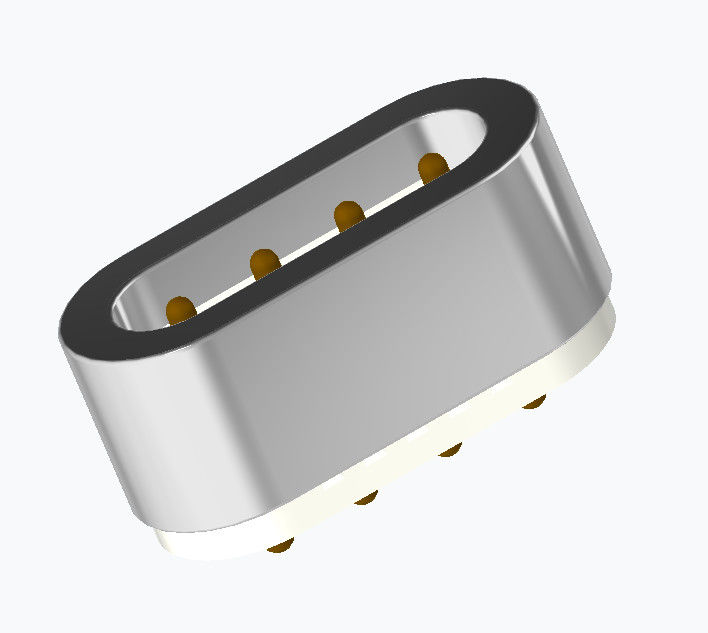

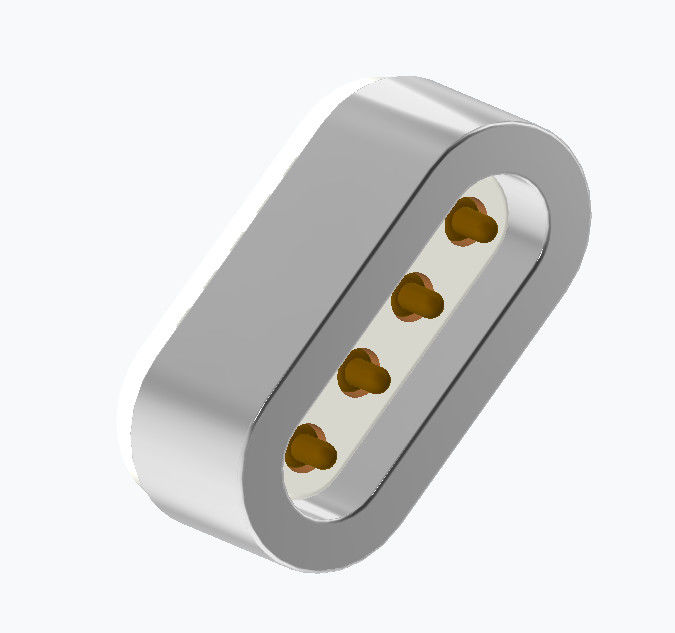

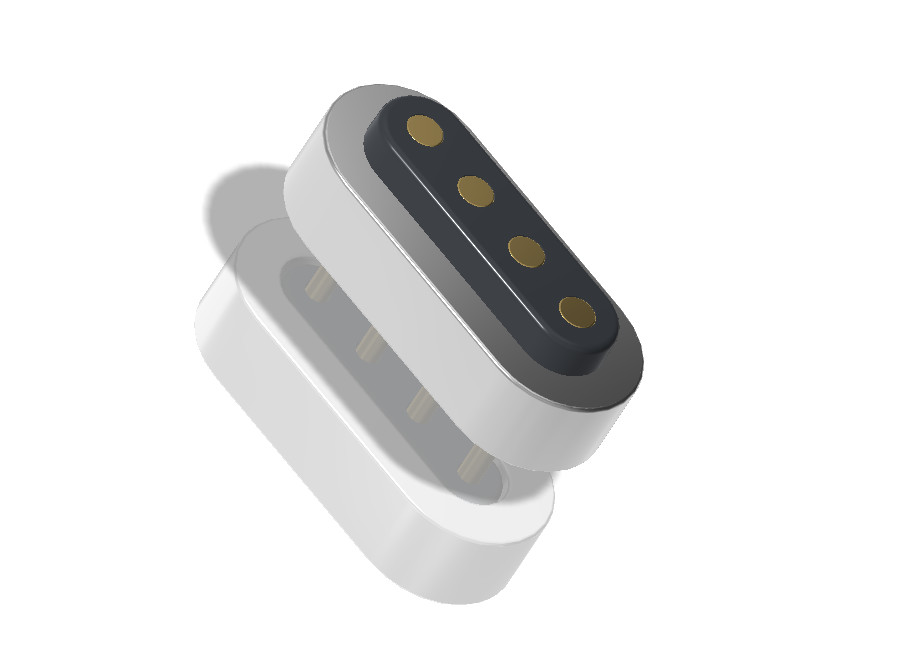

4pin DIP โปโก้ปิน เพศชาย เพศหญิง โปโก้ปินแม่เหล็ก
Union Precision Electronic LIMITED ((UPE) เป็นผู้ผลิตสินค้าที่กําหนดเองอย่างมืออาชีพในการผลิตส่วนประกอบของเครื่องเชื่อมรวมถึง POGO PIN, POGO PIN Connector, Magnetic Connector, Magnetic Cable Connectorไม้ปลายแอนเทนน์, ไม้สปริงนิ้วมือและ sonda หลากหลาย. มันเป็นหนึ่งในบริษัทที่มีความแข่งขันมากที่สุดในสาขาของสปริงบรรทุกเชื่อมต่อในจีน. ผลิตภัณฑ์ที่ใช้อย่างแพร่หลายในทุกชนิดของการสื่อสาร,อุปกรณ์การแพทย์, อิเล็กทรอนิกส์รถยนต์, อุปกรณ์ไร้สาย, การสวมใส่ที่ฉลาด, อุปกรณ์การทดสอบอุตสาหกรรม (เช่นโทรศัพท์มือถือ, ทีวี, แท็บเล็ต,คอนโซลเกมส์และเครื่องเรียนรู้) และสินค้าด้านนอกของคอมพิวเตอร์ผลิตภัณฑ์ของเราถูกส่งออกเป็นหลักไปยังยุโรป สหรัฐอเมริกา แคนาดา ประเทศและภูมิภาคที่พัฒนาในเอเชีย
การลงทุนของบริษัทของเราในอุปกรณ์ที่ทันสมัย ไม่เคยถูกหยุดยั้ง เพื่อตอบสนองความต้องการของการแข่งขันในตลาดได้ดีขึ้น และการปรับปรุงคุณภาพของผลิตภัณฑ์อย่างต่อเนื่อง
เครื่องจักรกล:
-แรงสัมผัส: 40g ± 20g ที่ 0.8 มม.
-การทดสอบอายุ: 10,000 วงจร
เครื่องไฟฟ้า:
-แรงดัน:DC 12V;แรงดัน: 1A Max.
- ความต้านทานการสัมผัสของสปริงสปริง: 50 มิลลิโอเอ็มแม็กซ์
ประสิทธิภาพด้านสิ่งแวดล้อม
-อุณหภูมิการทํางาน: -25 °C ถึง +80 °C
- สเปรย์เกลือ 24 ชั่วโมง
วัสดุ
1โปโก้ปิน
วัสดุพื้นฐาน: ทองแดง C6801 (สับสนธิทองแดงที่แข็งแรงและไม่มีหมูที่มีความทนทานต่อการกัดสนองและการนําไฟที่ดี)
การเคลือบ: ทอง (Au) 0.5μm (ให้การนําไฟที่ดีที่สุด, ความต้านทานต่อการกัดสนองและความทนทานในการติดต่อบ่อย ๆ)
2. ปิ้นหญิง (ติดต่อโซเค็ต)
วัสดุพื้นฐาน: ทองแดง (อาจคล้ายกับ C6801 สําหรับความเข้ากันได้)
การเคลือบ: ทองคํา (Au) 0.125μm (บางกว่าปิ้นโปโก้ เพียงพอสําหรับการนําไฟ แต่อาจสวมเร็วขึ้น)
3. บ้าน
วัสดุ: สีดํา PA66 (โพลยามิด 66 พลาสติกวิศวกรรมที่แข็งแกร่ง)
ระดับไฟ: UL94 V-0 (ดับเอง, ตอบสนองมาตรฐานการเผาไหม้ที่เข้มงวด)
4. แม็กเนต
ประเภท: N52 NdFeB (neodymium iron boron, grade ที่แข็งแกร่งที่สุดของแม่เหล็กถาวรที่มีในตลาด)
การเคลือบ: Ni-Cu-Ni (เคลือบหลายชั้นของไนเคิล-ทองแดง-ไนเคิลเพื่อความทนทานต่อการกัดกร่อน)
5ใบกันไฟ
วัสดุ: สารเล็บ Maillard (ชนิดของเทปเล็บกันความร้อนและกันไฟฟ้า)
ความหนา: 0.05 มิลลิเมตร (บางมาก, อาจใช้ในการแยกส่วนนํา)
ความสอดคล้องกับ RoHS และ REACH
RoHS (การจํากัดสารอันตราย): รับประกันว่าวัสดุไม่มีสารที่ถูกจํากัด เช่น โลด แคดเมียียม เมียร์คิวรี่ เป็นต้น
REACH (การจดทะเบียน, การประเมิน, การอนุญาตสารเคมี): ยืนยันว่าสารเคมีทั้งหมดถูกจดทะเบียนและปลอดภัยสําหรับการใช้ในสหภาพยุโรป
การดําเนินการ: วัสดุทั้งหมด (ทองแดง, ทองคํา plating, ห้อง HTN, PVC, มักนีต) และการเคลือบผิวของมันต้องตรวจสอบความสอดคล้องด้วยการประกาศวัสดุหรือการทดสอบห้องปฏิบัติการ
การทดสอบวงจรสั้นและเปิด 100%
ความต้องการการผลิต: ทุกหน่วยได้รับการตรวจสอบไฟฟ้า:
การทดสอบวงจรสั้น: ยืนยันว่าไม่มีการเชื่อมต่อที่ไม่ตั้งใจระหว่างปิน
การทดสอบวงจรเปิด: ตรวจสอบความต่อเนื่องในเส้นทางสัญญาณ/พลังงานทั้งหมด
วิธีการทดสอบ: โดยปกติจะดําเนินการด้วยอุปกรณ์ทดสอบอัตโนมัติระหว่างการประกอบสุดท้าย
การประกันคุณภาพ: กําจัดความเสี่ยงของหน่วยที่ติดสายผิดปกติหรือบกพร่องที่ถึงลูกค้า
ปารามิตรของ 4pin ชายและหญิง เครื่องเชื่อมเคเบิลแม่เหล็ก:
|
ชื่อ |
เครื่องเชื่อมแม่เหล็ก |
|
ประเภท |
เพศชายและเพศหญิง |
|
ปิน |
4 ปิน |
|
สี |
เงิน |
|
โปโก้ปิน |
ทองแดง C6801, การเคลือบ: ทอง (Au) 0.5μm |
|
ส่วนหมุน |
การเคลือบทองแดง Au 0.125um |
|
แม็กเนต |
N52 NdFeB Plating Ni Cu Ni |
|
บ้านพัก |
สีดํา PA66 UL94V-0 |
|
ความแรงของสปริง |
40g±20g, 08mm การทํางานสตอร์ค |
|
อายุการใช้งาน |
10000 จักรยาน นาที |
|
ปัจจุบัน |
1.0AMax |
|
โวลเตชั่น |
DC 12V |
|
ความต้านทานต่อการสัมผัส |
50mΩ แม็กซ์ (PIN) |
|
อุณหภูมิการทํางาน |
-25°C ถึง +80°C |
|
การทดสอบสเปรย์เกลือ |
24 ชั่วโมง |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
การทดสอบเปิดและสั้น 100% |
ภาพวาดเทคนิคของเครื่องเชื่อมแม่เหล็ก 4pin
ภาพวาดเทคนิคของเครื่องเชื่อมแม่เหล็ก 4 ปิน
ความอดทนการวางแผน: ± 0.05mm
ข้อดีของเครื่องเชื่อมแม่เหล็ก:
●ทําให้การออกแบบของประสบการณ์การเชื่อมต่อการสับซ้อนอัตโนมัติเป็นมนุษย์
●การป้องกันการตกแบบมนุษย์: มันง่ายที่จะถอดออกจากอินเตอร์เฟซการชาร์จ และมันไม่ง่ายที่จะถอดอุปกรณ์
●อายุการใช้งาน: สูงสุด 100,000-200,000 จักรยาน
●การออกแบบกันน้ํา: ปลายตัวหญิงของอุปกรณ์สามารถกันฝุ่นและกันน้ําได้ (IPX8)
●เวลาชาร์จเร็ว: การออกแบบเครื่องเชื่อมแม่เหล็ก 5A-10A ทนต่อการส่งกระแสไฟฟ้าขนาดใหญ่
●ลักษณะของเครื่องเชื่อมแม่เหล็กสามารถสอดคล้องได้ตามการออกแบบของอุปกรณ์การใช้งานของลูกค้า
●การออกแบบโครงสร้างของผลิตภัณฑ์ที่ป้องกันวงจรสั้น และป้องกันความผิดพลาด
●ทําการส่งสัญญาณความถี่สูง สามารถแทนการส่งสัญญาณวิดีโอและเสียงแบบ USB2.0 HDMI 1.3
การใช้งานของสินค้าเชื่อมเหล็ก:
ทําไมต้องเป็นพันธมิตรกับ UPE?
1.การปรับแต่งแม่นยํา
●การออกแบบที่เหมาะสมสําหรับ pitch, rating ปัจจุบัน, plating (ทองคํา / นิเคิล) และวัสดุที่ใช้ในการใช้งานเพื่อตอบสนองความต้องการการใช้งานอย่างแม่นยํา
2ความสามารถในการผลิตที่ก้าวหน้า
●การลงทุนอย่างต่อเนื่องในอุปกรณ์ที่ทันสมัย เพื่อให้มีคุณภาพและประสิทธิภาพสูงสุด
●การสร้างต้นแบบอย่างรวดเร็ว (ตัวอย่างในไม่กี่วัน) และการผลิตที่สามารถปรับขนาดได้
3มาตรฐานคุณภาพโลก
●กระบวนการ QC ที่เข้มงวด (100% การทดสอบความสามารถในการนําไฟ, ความทนทานและอายุการใช้งาน)
●ความสอดคล้องกับ RoHS, IPC, และการรับรองเฉพาะลูกค้า
4.ความหมายทั่วโลก
●ผลิตภัณฑ์ส่งออกไปยังยุโรป อเมริกาเหนือ และเอเชีย ที่ได้รับความไว้วางใจจากแบรนด์ชั้นนํา
5.การแข่งขันที่ดีที่สุด
●การควบคุมค่าใช้จ่ายที่ปรับปรุงได้โดยไม่เสียสละคุณภาพ
