| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9002 |
| หมายเลขรุ่น: | RM-1138-A05-12 /RM-1138-B05-21 |
| เอกสาร: | RM-1138-A05-12.pdf |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $1-$5 |
| รายละเอียดการบรรจุ: | ถุง PE |
| เวลาการส่งมอบ: | 12-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | เครื่องเชื่อม 5 ปิน โปโก้ | วัสดุ: | ทองเหลือง, NDFEB N52, HTN |
|---|---|---|---|
| แรงสปริง: | 80G ± 20G | หมึกทํางาน: | 0.8 มม. 1.1 มม. |
| ปัจจุบัน: | 5.0A | โวลเทจ: | 12V |
| สี: | สีดำ | การทดสอบสเปรย์เกลือ: | 24 ชม |
| ชีวิตทางกล: | 10,000 รอบขั้นต่ำ | ต้านทานการติดต่อ: | 50mΩ แม็กซ์ (PIN) |
| เน้น: | เครื่องเชื่อม DIP 5 Pin Pogo,5 Pin Pogo Connector สีดํา,มุมขวา Pogo Pin Connector 12V |
||

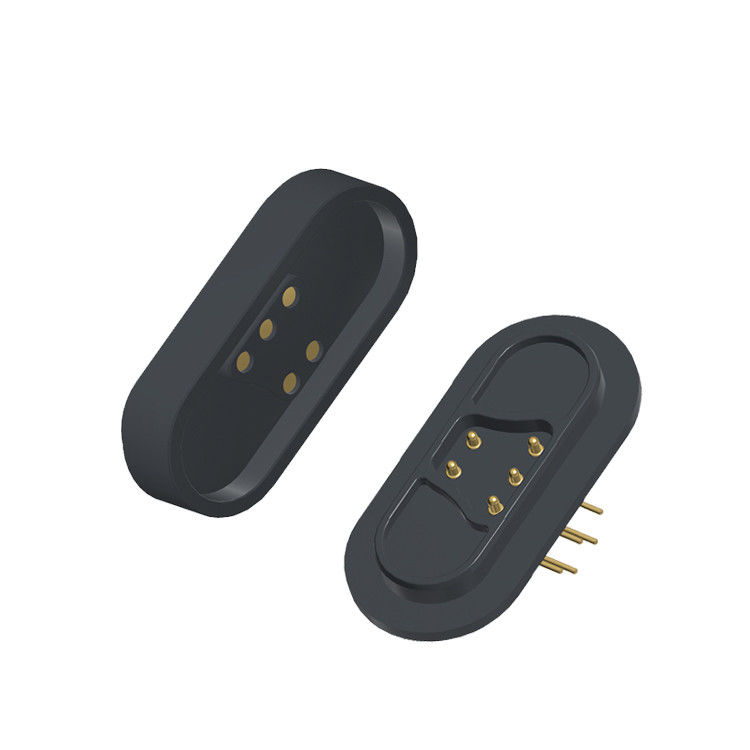

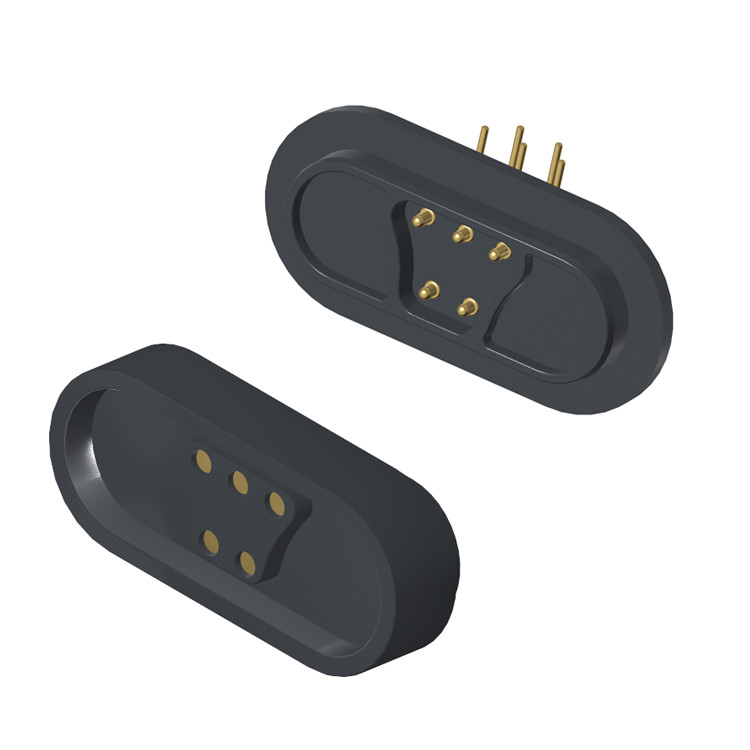

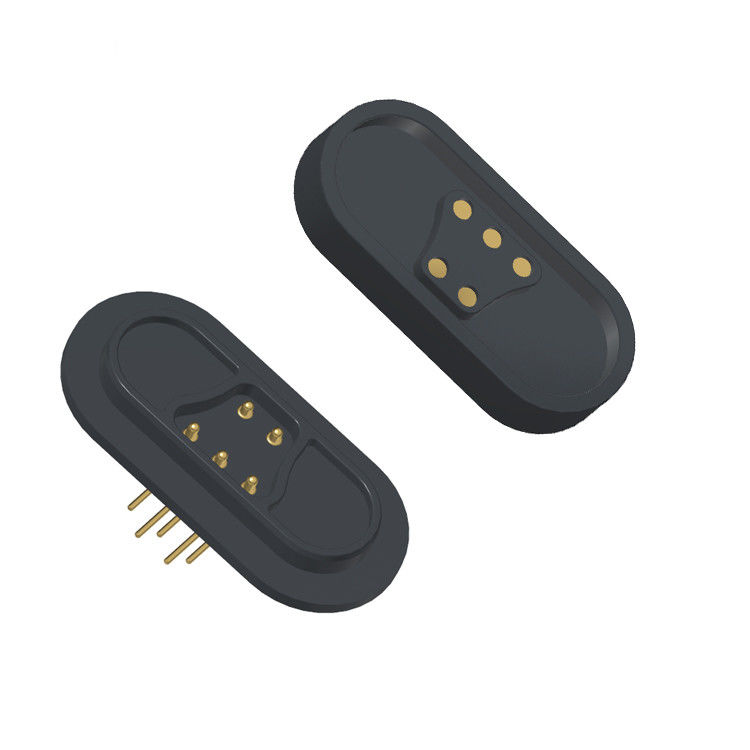

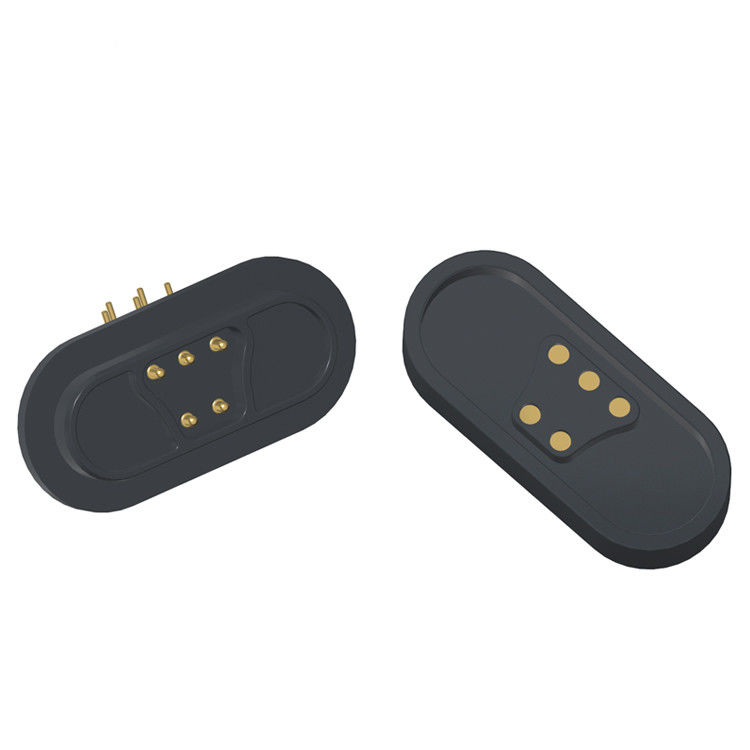

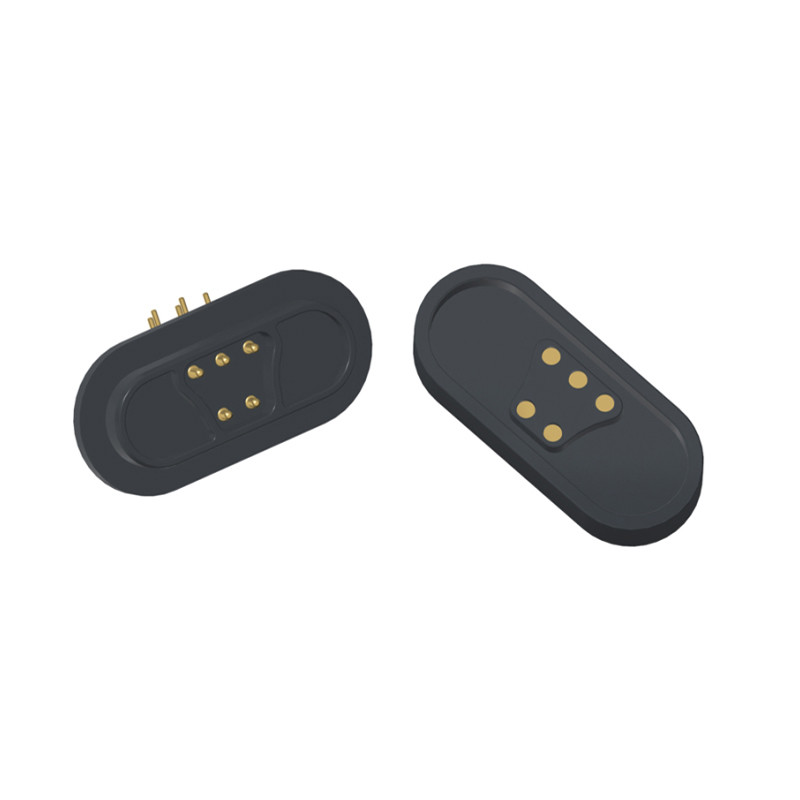

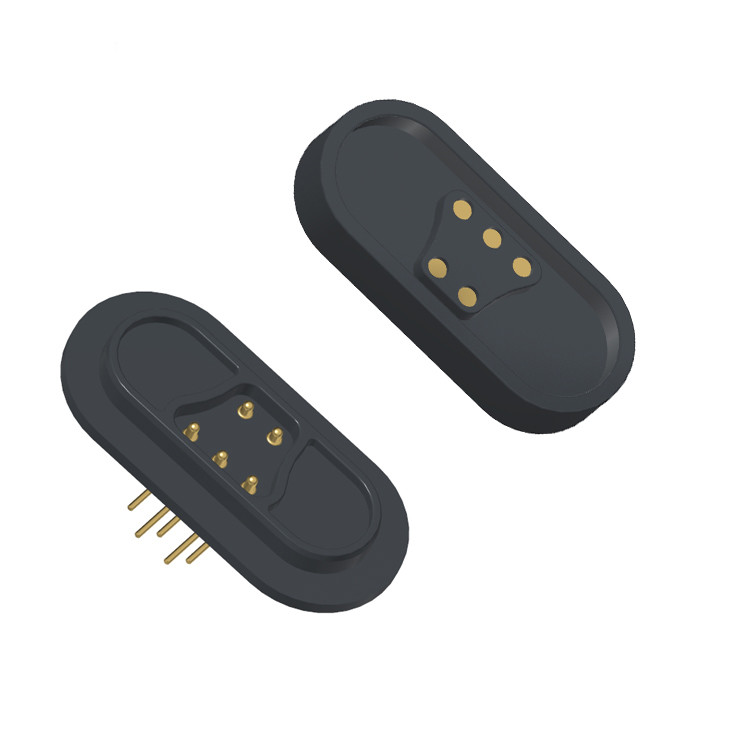

5pin เพศชายมุมแข็ง โปโก้ pin เครื่องเชื่อมแม่เหล็กหญิง DIP pin เครื่องเชื่อมแม่เหล็ก
เครื่องจักรกล:
ปิน 1/3:
-แรงสัมผัส: 80 กรัม ± 20 กรัมที่ 1. 1 มม.
-การทดสอบอายุ: 10,000 วงจร
พิน2/4/5:
-แรงสัมผัส: 80g ± 20g ที่ 0.8 มิลลิเมตรการทํางาน
- การทดสอบชีวิต10,000 จันทร์
เครื่องไฟฟ้า:
-แรงดัน:DC 12V;แรงดัน: 5A Max.
- ความต้านทานการสัมผัสของสปริงสปริง: 50 มิลลิโอเอ็มแม็กซ์
ประสิทธิภาพด้านสิ่งแวดล้อม
-อุณหภูมิการทํางาน: -25 °C ถึง +80 °C
- สเปรย์เกลือ 24 ชั่วโมง
วัสดุ
โปโก้ ปิน: ทองแดง C6801, Plating: ทอง (Au) 0.125μm
สิ้นสตรี: ทองแดง Plating Au 0.125um
กล่อง: HTN สีดํา (ไนลอนอุณหภูมิสูง) + เติม 30%
แม็กเนต:N52 NdFeB Plating Ni Cu Ni
ความสอดคล้องกับ RoHS และ REACH
RoHS (การจํากัดสารอันตราย): รับประกันว่าวัสดุไม่มีสารที่ถูกจํากัด เช่น โลด แคดเมียียม เมียร์คิวรี่ เป็นต้น
REACH (การจดทะเบียน, การประเมิน, การอนุญาตสารเคมี): ยืนยันว่าสารเคมีทั้งหมดถูกจดทะเบียนและปลอดภัยสําหรับการใช้ในสหภาพยุโรป
การดําเนินการ: วัสดุทั้งหมด (ทองแดง, ทองคํา plating, ห้อง HTN, PVC, มักนีต) และการเคลือบผิวของมันต้องตรวจสอบความสอดคล้องด้วยการประกาศวัสดุหรือการทดสอบห้องปฏิบัติการ
การทดสอบวงจรสั้นและเปิด 100%
ความต้องการการผลิต: ทุกหน่วยได้รับการตรวจสอบไฟฟ้า:
การทดสอบวงจรสั้น: ยืนยันว่าไม่มีการเชื่อมต่อที่ไม่ตั้งใจระหว่างปิน
การทดสอบวงจรเปิด: ตรวจสอบความต่อเนื่องในเส้นทางสัญญาณ/พลังงานทั้งหมด
วิธีการทดสอบ: โดยปกติจะดําเนินการด้วยอุปกรณ์ทดสอบอัตโนมัติระหว่างการประกอบสุดท้าย
การประกันคุณภาพ: กําจัดความเสี่ยงของหน่วยที่ติดสายผิดปกติหรือบกพร่องที่ถึงลูกค้า
ปารามิตรของตัวเชื่อมเคเบิลแม่เหล็กชายและหญิง 5 ปิน:
|
ชื่อ |
เครื่องเชื่อมแม่เหล็ก 5 พิน |
|
ประเภท |
เพศชายและเพศหญิง |
|
ปิน |
5pin |
|
สี |
สีดํา |
|
ปิ้นโปโก้/ชิ้นส่วนหมุน |
สีเหลือง |
|
แม็กเนต |
NdFeB N52 การเคลือบ Ni |
|
ความแรงของสปริง |
80g±20g, 08mm การทํางานสตอร์ค |
|
อายุการใช้งาน |
10000 จักรยาน นาที |
|
ปัจจุบัน |
5.0AMax |
|
โวลเตชั่น |
DC 12V |
|
ความต้านทานต่อการสัมผัส |
50mΩ แม็กซ์ (PIN) |
|
อุณหภูมิการทํางาน |
-25°C ถึง +80°C |
|
การทดสอบสเปรย์เกลือ |
24 ชั่วโมง |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
การทดสอบเปิดและสั้น 100% |
การออกแบบเทคนิคของเครื่องเชื่อมแม่เหล็กตัวผู้ 5pin
การออกแบบเทคนิคของเครื่องเชื่อมแม่เหล็ก 5 ปิน
การแยกภาพของตัวเชื่อมแม่เหล็กชายและหญิง:
ข้อดีของเครื่องเชื่อมแม่เหล็ก:
●ทําให้การออกแบบของประสบการณ์การเชื่อมต่อการสับซ้อนอัตโนมัติเป็นมนุษย์
●การป้องกันการตกแบบมนุษย์: มันง่ายที่จะถอดออกจากอินเตอร์เฟซการชาร์จ และมันไม่ง่ายที่จะถอดอุปกรณ์
●อายุการใช้งาน: สูงสุด 100,000-200,000 จักรยาน
●การออกแบบกันน้ํา: ปลายตัวหญิงของอุปกรณ์สามารถกันฝุ่นและกันน้ําได้ (IPX8)
●เวลาชาร์จเร็ว: การออกแบบเครื่องเชื่อมแม่เหล็ก 5A-10A ทนต่อการส่งกระแสไฟฟ้าขนาดใหญ่
●ลักษณะของเครื่องเชื่อมแม่เหล็กสามารถสอดคล้องได้ตามการออกแบบของอุปกรณ์การใช้งานของลูกค้า
●การออกแบบโครงสร้างของผลิตภัณฑ์ที่ป้องกันวงจรสั้น และป้องกันความผิดพลาด
●ทําการส่งสัญญาณความถี่สูง สามารถแทนการส่งสัญญาณวิดีโอและเสียงแบบ USB2.0 HDMI 1.3
การใช้งานของสินค้าเชื่อมเหล็ก:
1อุปกรณ์ที่สามารถสวมใส่ได้ อุปกรณ์ตั้งตําแหน่งที่ฉลาด สายข้อมือฉลาดสําหรับเด็ก นาฬิกาฉลาด โทรศัพท์มือถือที่สามารถสวมใส่ได้ หูฟัง Bluetooth ฯลฯ)การเชื่อมต่อปลายสายแผ่นแม่เหล็ก
2อุปกรณ์การแพทย์ อุปกรณ์ไร้สาย อุปกรณ์สื่อสารข้อมูล อุปกรณ์โทรคมนาคม อุปกรณ์อัตโนมัติและอุตสาหกรรม อุปกรณ์เสียงและภาพ
3การบิน อิเล็กทรอนิกส์อากาศ การสื่อสารทางทหาร
4อุปกรณ์เครื่องจักรยานยนต์ การนําทางรถยนต์ การทดสอบและการวัด
5อิเล็กทรอนิกส์ผู้บริโภค ((โทรศัพท์มือถือ คอมพิวเตอร์แท็บเล็ต หูฟังบลูทูธ กล้อง นาฬิกา สินค้าอิเล็กทรอนิกส์ผู้บริโภคพกพา และสาขาอิเล็กทรอนิกส์อื่นๆ อีกมากมาย)
ทําไม UPE จะเป็นคู่หูของคุณ?
●บริการการปรับแต่งแบบมืออาชีพ
●ความสามารถในการผลิตตัวอย่างอย่างรวดเร็ว
●ระบบควบคุมคุณภาพที่เข้มงวด
●การแปรรูปด้วยส่วนประกอบที่นําเข้า
●อุปกรณ์ทดสอบแม่นยําสูง
●ขั้นตอนการควบคุมค่าใช้จ่ายที่เหมาะสม
วิธีการวางคําสั่งของสายเชื่อมแม่เหล็ก
*ระบุความต้องการของคุณ ((ประเภทของเชื่อม, จํานวนที่ต้องการ, ความต้องการที่กําหนดเอง, รายละเอียดทางเทคนิค)
*เจรจาราคาและเงื่อนไข (ส่วนลดจํานวนมากอาจใช้ได้)
* ยืนยันรายละเอียดการสั่งซื้อ (ชนิดเครื่องเชื่อม, ปริมาณ, การปรับแต่ง)
*ชําระเงิน (ผ่าน PayPal, โอนธนาคาร, หรือวิธีการที่ปลอดภัยอื่น ๆ)
*การส่งและการตรวจสอบคุณภาพ
*ติดตามสินค้า
*ตรวจสอบผลิตภัณฑ์เมื่อมาถึง เพื่อรับรองคุณภาพ
ระยะเวลาการจ่ายเงิน:T/T เงินฝาก 50% เงินเหลือ 50%
วิธีการชําระเงินT/T,PayPal,OCBC
เวลานําตัวอย่าง:ตัวอย่างคลังสินค้า 2-3 วันทํางาน/ตัวอย่างที่กําหนดเอง 5-7 วันทํางาน
ระยะเวลาการผลิต:10-15 วันทํางาน
สร้างเพื่อ:อเมริกา ยุโรป เอเชีย แอฟริกาใต้
ระยะเวลาการค้า:EXW
ส่งสินค้า:สายอากาศ ทะเล สายด่วน
บริการ:คุณภาพสูงกับราคาที่เหมาะสม บริการ OEM ขนาดพิเศษ, สี, การออกแบบ
