| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9002 |
| หมายเลขรุ่น: | RM-100-A02-11/ RM-100-B02-21 |
| เอกสาร: | RM-100-A02-11.pdf |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $1-$5 |
| รายละเอียดการบรรจุ: | ถุง PE |
| เวลาการส่งมอบ: | 12-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | เครื่องเชื่อมแม่เหล็ก | แรงแม่เหล็ก: | 800G ± 20% |
|---|---|---|---|
| ชีวิตทางกล: | 10,000 รอบขั้นต่ำ | วัสดุ: | ทองเหลือง, NDFEB, SUS304 |
| แรงสปริง: | 80G ± 20G | หมึกทํางาน: | 1.0มม |
| ปัจจุบัน: | 3.0A | โวลเทจ: | 12V |
| อุณหภูมิในการทำงาน:: | -25°C ถึง +60°C | ต้านทานการติดต่อ: | 50mΩ แม็กซ์ (PIN) |

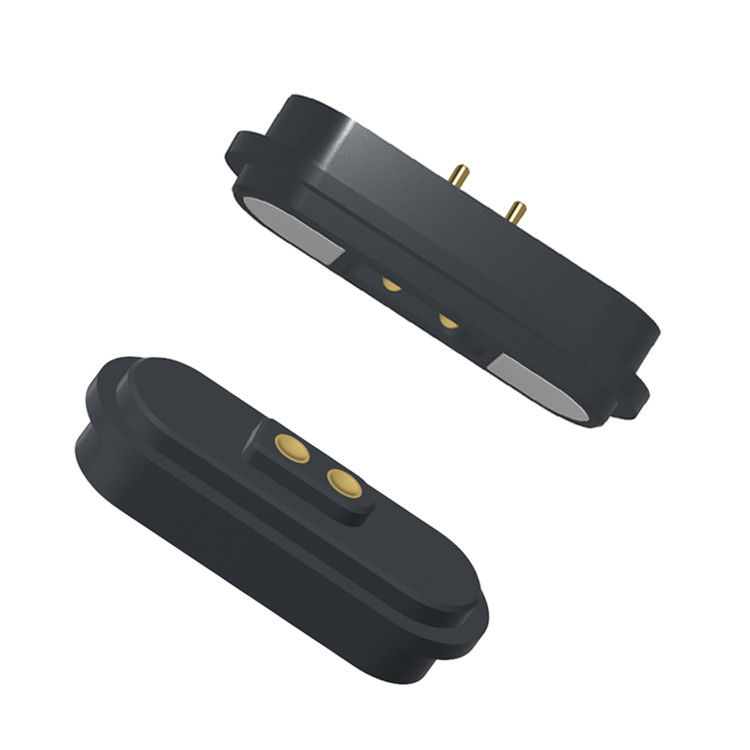

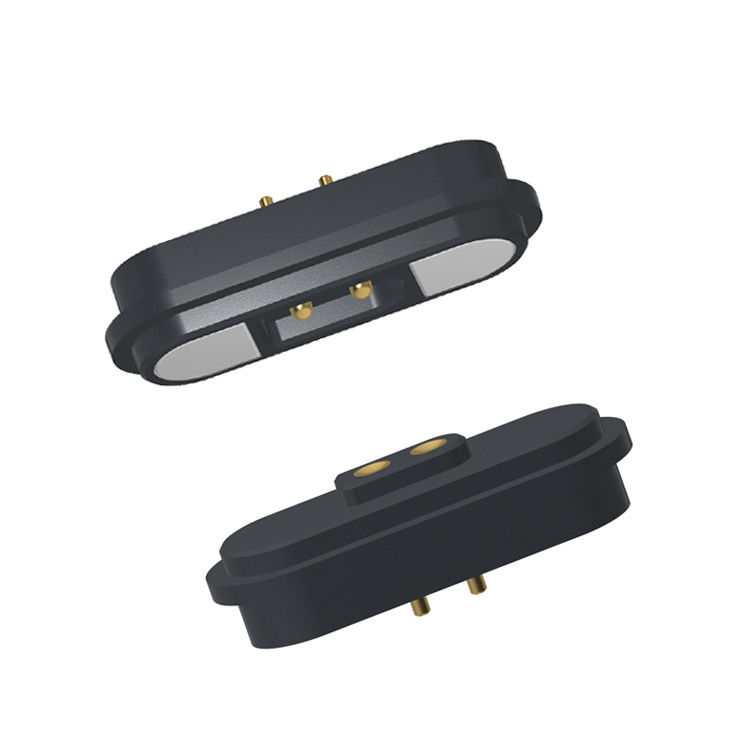

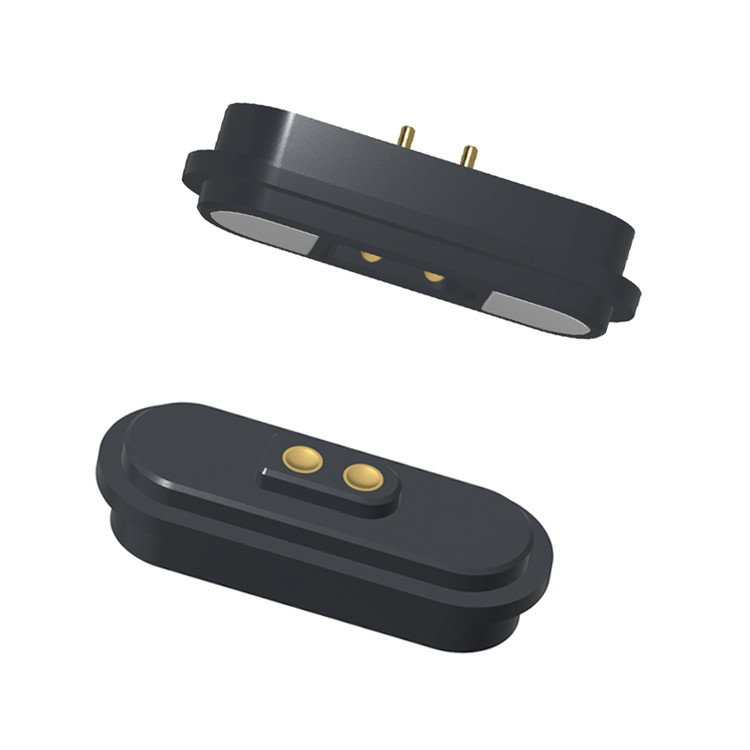

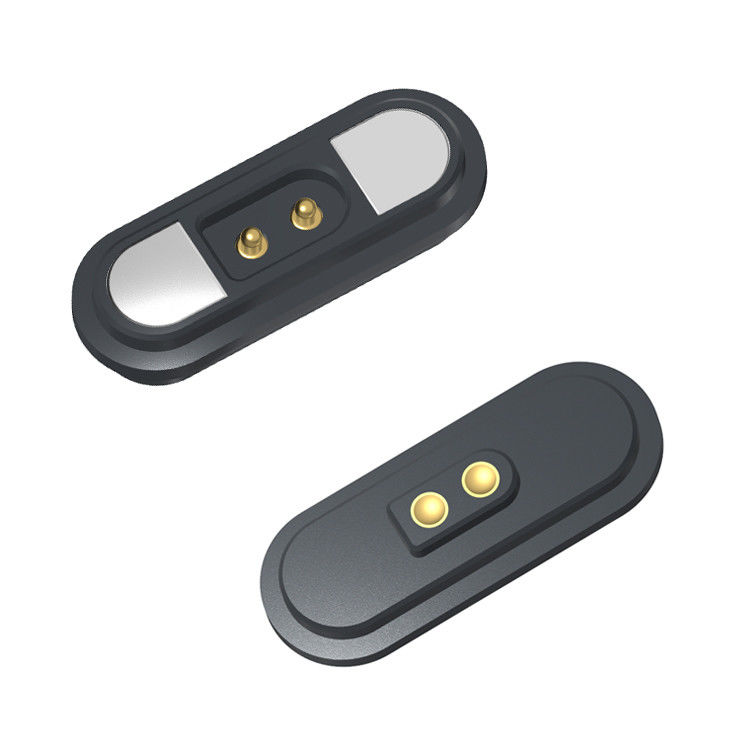

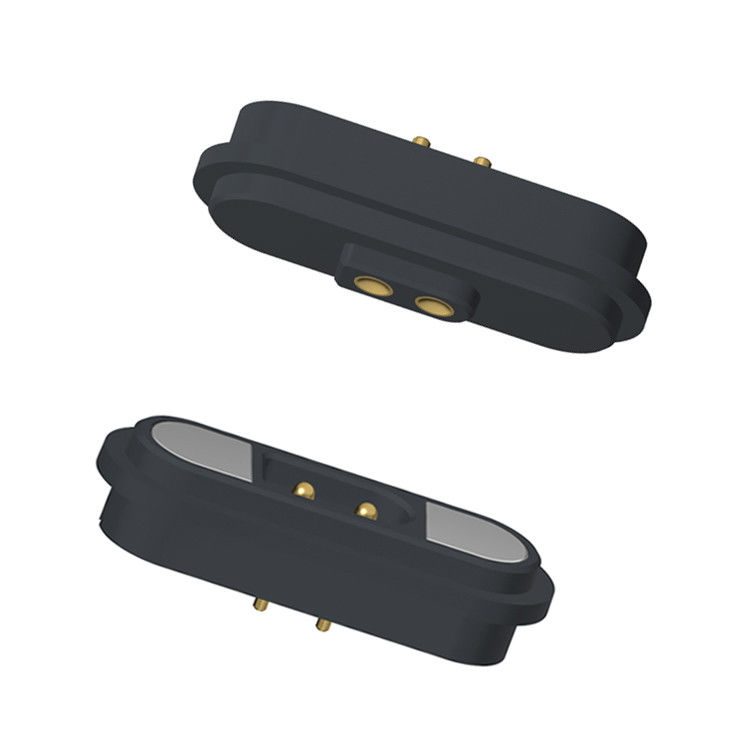

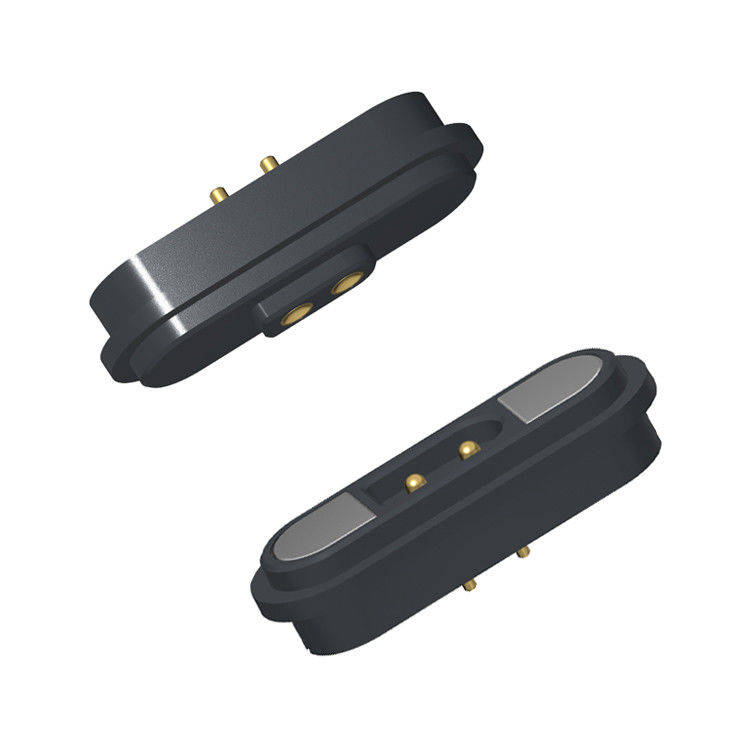

ขั้วต่อแม่เหล็กตัวผู้และตัวเมียแบบสี่เหลี่ยม 2 พินสำหรับชาร์จ 3A
UPE – ผู้ผลิตขั้วต่อแม่เหล็กและสายเคเบิลระดับมืออาชีพ | โซลูชันแบบกำหนดเอง
UPE เป็นผู้ผลิตชั้นนำด้านขั้วต่อแม่เหล็กและขั้วต่อสายเคเบิลแม่เหล็กประสิทธิภาพสูง โดยมีความเชี่ยวชาญด้านโซลูชันการเชื่อมต่อที่เป็นนวัตกรรมใหม่ เชื่อถือได้ และปรับแต่งได้
วัสดุ:
-ฉนวน: พลาสติกทนความร้อนสูงสีดำ
-PogoPin: ทองเหลือง 0. 125um Au
-ปลั๊ก: ทองเหลือง 0.125 um Auover 1.5um~2.5um Ni
-แม่เหล็ก: NdFeB N52 1.5um~2.5um Ni
-เปลือก: SUS304
Mechanical:
-แรงสัมผัส: 80g±20g ที่ระยะชักการทำงาน 1.0 มม.
-การทดสอบอายุการใช้งานการดูดซับตัวผู้และตัวเมีย: 10,000 รอบ
-การทดสอบความสามารถในการดูดซับ: การดูดซับการเชื่อมต่อของแม่ 800g±20%
ไฟฟ้า:
-แรงดันไฟฟ้าที่กำหนด: DC12V; แรงดันไฟฟ้าที่กำหนด: 3AMax.
-ความต้านทานการสัมผัสของพินสปริง: 50 มิลลิโอห์มสูงสุด
ประสิทธิภาพด้านสิ่งแวดล้อม:
-อุณหภูมิในการทำงาน: -25℃ ถึง +60℃
-การทดสอบสิ่งแวดล้อม: สเปรย์เกลือ 24 ชั่วโมง
พารามิเตอร์ขั้วต่อแม่เหล็กตัวผู้ 2 พิน & ขั้วต่อแม่เหล็กตัวเมีย:
|
ชื่อ |
ขั้วต่อแม่เหล็ก |
|
ประเภท |
ตัวผู้/ตัวเมีย |
|
พิน |
2 พิน |
|
สี |
ดำ |
|
พิน Pogo |
ทองเหลือง 0.125 um Auover 1.5um~2.5um Ni |
|
พินตัวเมีย |
ทองเหลือง 0.125 um Auover 1.5um~2.5um Ni |
|
เปลือก |
SUS304 |
|
ฉนวน |
พลาสติกทนความร้อนสูงสีดำ |
| แม่เหล็ก |
NdFeB N52 1.5um~2.5um Ni |
|
แรงสปริง |
80g±20g, ที่ 1.0มม. ระยะชักการทำงาน |
|
อายุการใช้งานทางกล |
10000 รอบนาที |
|
แรงแม่เหล็ก |
800g±20% |
|
กระแส |
3.0AMax |
|
แรงดันไฟฟ้า |
DC12V |
|
ความต้านทานการสัมผัส |
50mΩ สูงสุด (PIN) |
|
อุณหภูมิในการทำงาน |
25℃to +60℃ |
|
การทดสอบสเปรย์เกลือ |
24H |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
การทดสอบแบบเปิดและลัดวงจร 100% |
แบบร่างทางเทคนิคของขั้วต่อแม่เหล็กตัวผู้ 2 พิน
แบบร่างทางเทคนิคของขั้วต่อแม่เหล็กตัวเมีย 2 พิน
ข้อดีของขั้วต่อแม่เหล็ก:
1. การเชื่อมต่อที่ง่ายดาย
✔ การดูดซับอัตโนมัติ – การออกแบบที่ชาญฉลาดและใช้งานง่ายช่วยให้สามารถเชื่อมต่อได้ทันทีและปลอดภัยด้วยการจัดตำแหน่งแม่เหล็ก
✔ การป้องกันการตก – ถอดออกจากอินเทอร์เฟซการชาร์จได้อย่างง่ายดายในขณะที่ทำให้อุปกรณ์คงที่ ลดการตกหล่นโดยไม่ได้ตั้งใจ
2. ความทนทานที่เหนือชั้น
✔ อายุการใช้งานที่ยาวนานขึ้น – ได้รับการจัดอันดับสำหรับ 100,000–200,000 รอบ ทำให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาว
✔ กันน้ำและกันฝุ่น IPX8 – ปลายตัวเมียออกแบบมาสำหรับสภาพแวดล้อมที่รุนแรง (การจุ่มน้ำลึกถึง 1 ม. เป็นเวลา 30 นาที)
3. การชาร์จและการถ่ายโอนข้อมูลประสิทธิภาพสูง
✔ การชาร์จอย่างรวดเร็ว (5A–10A) – รองรับการส่งกระแสไฟสูงเพื่อการส่งพลังงานอย่างรวดเร็ว
✔ การส่งสัญญาณความเร็วสูง – แทนที่ USB 2.0/HDMI 1.3 แบบดั้งเดิม ทำให้สามารถส่งสัญญาณวิดีโอ/เสียงด้วยประสิทธิภาพความถี่สูงที่เสถียร
4. การออกแบบที่ปรับแต่งได้และปลอดภัย
✔ ความยืดหยุ่นด้านสุนทรียศาสตร์ – รูปลักษณ์ที่ปรับแต่งเพื่อให้เข้ากับภาษาการออกแบบของอุปกรณ์ของคุณ
✔ ป้องกันไฟฟ้าลัดวงจรและป้องกันความผิดพลาด – การป้องกันในตัวจากการใช้งานในทางที่ผิดและข้อผิดพลาดทางไฟฟ้า
การประยุกต์ใช้ผลิตภัณฑ์ขั้วต่อแม่เหล็ก:
1.อุปกรณ์สวมใส่ได้, อุปกรณ์ระบุตำแหน่งอัจฉริยะ, สายรัดข้อมืออัจฉริยะสำหรับเด็ก, สมาร์ทวอทช์, โทรศัพท์มือถือแบบสวมใส่ได้, ชุดหูฟังบลูทูธ ฯลฯ) สายเคเบิลข้อมูล, สายชาร์จ, การเชื่อมต่อปลายสายไฟแม่เหล็ก
2. อุปกรณ์ทางการแพทย์, อุปกรณ์ไร้สาย, อุปกรณ์สื่อสารข้อมูล, อุปกรณ์โทรคมนาคม, ระบบอัตโนมัติและอุปกรณ์อุตสาหกรรม, อุปกรณ์ภาพและเสียง
3. การบิน, อวกาศอิเล็กทรอนิกส์, การสื่อสารทางทหาร
4. ยานยนต์, การนำทางในรถยนต์, อุปกรณ์ทดสอบและวัด
5. อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค (โทรศัพท์มือถือ, คอมพิวเตอร์แท็บเล็ต, ชุดหูฟังบลูทูธ, กล้อง, นาฬิกา, ผลิตภัณฑ์อิเล็กทรอนิกส์สำหรับผู้บริโภคแบบพกพา และสาขาอิเล็กทรอนิกส์อื่นๆ อีกมากมาย)
ทำไม UPE ถึงควรเป็นพันธมิตรของคุณ?
1. ความเชี่ยวชาญพิเศษด้านขั้วต่อแม่เหล็ก
●การวิจัยและพัฒนาที่เน้น: UPE มีประสบการณ์เฉพาะด้านในด้านขั้วต่อแม่เหล็ก
●การปรับแต่ง: UPE สามารถปรับความแรงของแม่เหล็ก, การชุบพิน (ทอง/นิกเกิลสำหรับความต้านทาน ≤50mΩ) และวัสดุตัวเรือน (PBT/ไนลอนสีดำ) ให้ตรงกับความต้องการของคุณ
2. ความทนทานและการปฏิบัติตามข้อกำหนดสูง
●รับประกัน 10,000+ รอบ: ขั้วต่อของพวกเขามีแนวโน้มที่จะผ่านการทดสอบอย่างเข้มงวดเพื่อให้ตรงตามความต้องการด้านอายุการใช้งานทางกลของคุณ
●การรับรอง: สอดคล้องกับมาตรฐาน UL หรือ RoHS ซึ่งมีความสำคัญสำหรับตลาดผู้บริโภค/ทางการแพทย์
3. การผลิตที่แข่งขันได้
●เครื่องมือที่คุ้มค่า: UPE อาจเสนอ MOQ ต่ำ (เช่น 1K–5K หน่วย) พร้อมราคาที่แข่งขันได้สำหรับชุดขนาดเล็กถึงขนาดกลาง
●การควบคุมคุณภาพ: การทดสอบภายในองค์กรสำหรับความต้านทานการสัมผัส แรงดึง และโหลดกระแสไฟ เพื่อให้มั่นใจในความน่าเชื่อถือ
4. การสร้างต้นแบบและการสนับสนุนที่รวดเร็ว
●ตัวอย่าง 3 มิติในไม่กี่วัน: การสร้างต้นแบบอย่างรวดเร็วสำหรับการตรวจสอบความพอดี/การทำงาน
●การสนับสนุนด้านวิศวกรรม: ความช่วยเหลือในการปรับพินเอาต์ การป้องกัน EMI หรือการกันน้ำ (IP68)
5.การออกแบบที่ปรับแต่ง
ทีมวิศวกรมืออาชีพภายในองค์กรของเราทำงานร่วมกับลูกค้าอย่างใกล้ชิดเพื่อพัฒนาขั้วต่อพิน pogo แม่เหล็กที่ปรับแต่งอย่างเต็มที่ ให้ตรงตามความต้องการเฉพาะของคุณ
6.โซลูชันอเนกประสงค์
เราออกแบบขั้วต่อแม่เหล็กที่หลากหลายสำหรับการใช้งานที่หลากหลาย เพื่อให้มั่นใจถึงประสิทธิภาพ ความทนทาน และการเชื่อมต่อที่ราบรื่น
7. การสนับสนุนแบบครบวงจร
ตั้งแต่แนวคิดไปจนถึงการผลิต เราให้บริการปรับแต่งขั้วต่อแม่เหล็กแบบครบวงจร โดยนำเสนอโซลูชันที่ตรงตามมาตรฐานอุตสาหกรรมและความต้องการในการใช้งาน
วิธีสั่งซื้อขั้วต่อสายเคเบิลแม่เหล็กของคุณกับ UPE
1. ส่งความต้องการของคุณ
ติดต่อทีมขายของเราผ่าน:
อีเมล: [union@upetech.net]
โทรศัพท์: [+86 13434524996]
แบบฟอร์มออนไลน์: [www.pogopinsconnector.com]
ให้รายละเอียด:
✔ แอปพลิเคชัน (เช่น การแพทย์ ยานยนต์ อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค)
✔ ประเภทขั้วต่อ (เช่น พิน pogo แม่เหล็ก, สายชาร์จ)
✔ ข้อมูลจำเพาะ (แรงดันไฟฟ้า, กระแสไฟ, ขนาด, ระดับการกันน้ำ ฯลฯ)
✔ ปริมาณและระยะเวลาดำเนินการ
2. รับโซลูชันแบบกำหนดเอง (หากจำเป็น)
วิศวกรของเราจะตรวจสอบความต้องการของคุณและเสนอการออกแบบที่กำหนดเอง (หากจำเป็น)
เราจะแชร์แบบจำลอง 3 มิติ ตัวอย่าง หรือแบบร่างทางเทคนิคเพื่อขออนุมัติ
เงื่อนไขการชำระเงิน:
เงินมัดจำ 50% (ชำระล่วงหน้า): ครอบคลุมต้นทุนการผลิต (วัสดุ แรงงาน)
ยอดคงเหลือ 50% (ชำระก่อนจัดส่ง): รับประกันการควบคุมคุณภาพและความมุ่งมั่นจากทั้งสองฝ่าย
วิธีการชำระเงิน:
T/T (โอนเงินผ่านธนาคาร), PayPal, ธนาคาร OCBC
คำแนะนำ:
ใช้ PayPal สำหรับตัวอย่าง (ปลอดภัยกว่า)
ใช้ T/T สำหรับการสั่งซื้อจำนวนมาก (ค่าธรรมเนียมต่ำกว่า)
ระยะเวลาดำเนินการตัวอย่าง: ตัวอย่างสินค้าคงคลัง 2-3 วันทำการ/ตัวอย่างที่กำหนดเอง 5-7 วันทำการ
ระยะเวลาดำเนินการผลิต:10-15 วันทำการ
ผลิตเพื่อ:อเมริกา, ยุโรป, เอเชีย, แอฟริกาใต้
เงื่อนไขการค้า: EXW
ค่าขนส่ง: ทางอากาศ, ทางทะเล, ด่วน
บริการ: คุณภาพสูงพร้อมราคาที่สมเหตุสมผล บริการ OEM ขนาด สี การออกแบบพิเศษใดๆ ก็เป็นที่ยอมรับ
