| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9002 |
| หมายเลขรุ่น: | VIC1502A / VIC1502B |
| เอกสาร: | VIC1502A.pdf |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $1-$5 |
| รายละเอียดการบรรจุ: | ถุง PE |
| เวลาการส่งมอบ: | 12-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | เครื่องเชื่อมแม่เหล็ก | วัสดุ: | THN, ทองแดง C3604, SUS304, NdFeB N52 |
|---|---|---|---|
| แรงสปริง: | 80G ± 20G | หมึกทํางาน: | 1.0มม |
| โวลเทจ: | 12V | ปัจจุบัน: | 5.0A |
| แรงแม่เหล็ก: | 450ก | ชีวิตทางกล: | 5000 รอบขั้นต่ำ |
| ต้านทานการติดต่อ: | 50mΩ แม็กซ์ (PIN) | การทดสอบสเปรย์เกลือ: | 48 ชม |
| สี: | สีดํา สีเหลือง | ||
| เน้น: | 9 เครื่องเชื่อมแม่เหล็ก,5A เครื่องเชื่อมแม่เหล็ก PCB,PCB เครื่องเชื่อมแม่เหล็ก สีดํา |
||

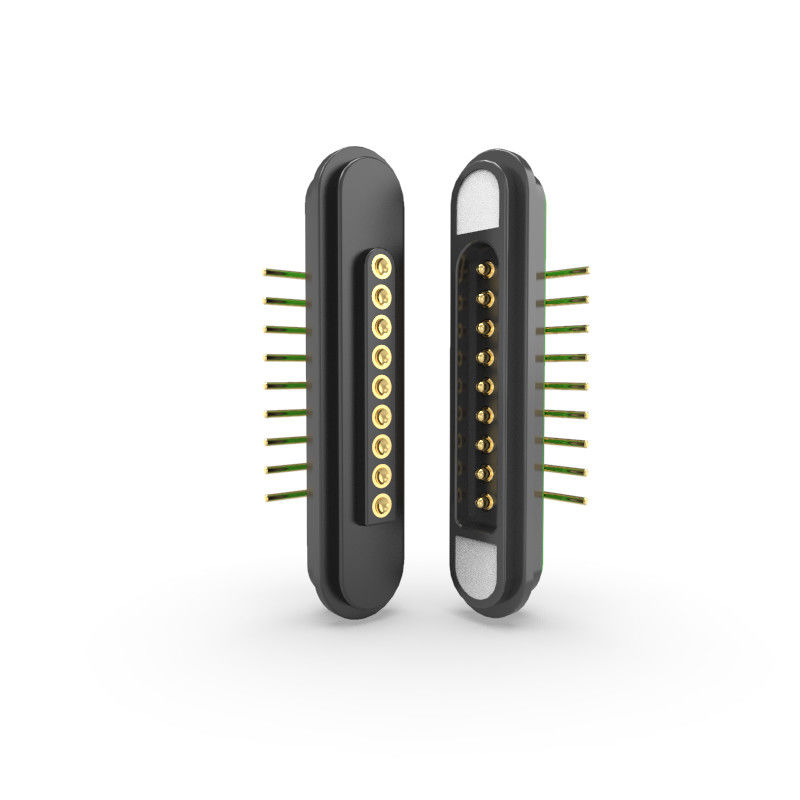

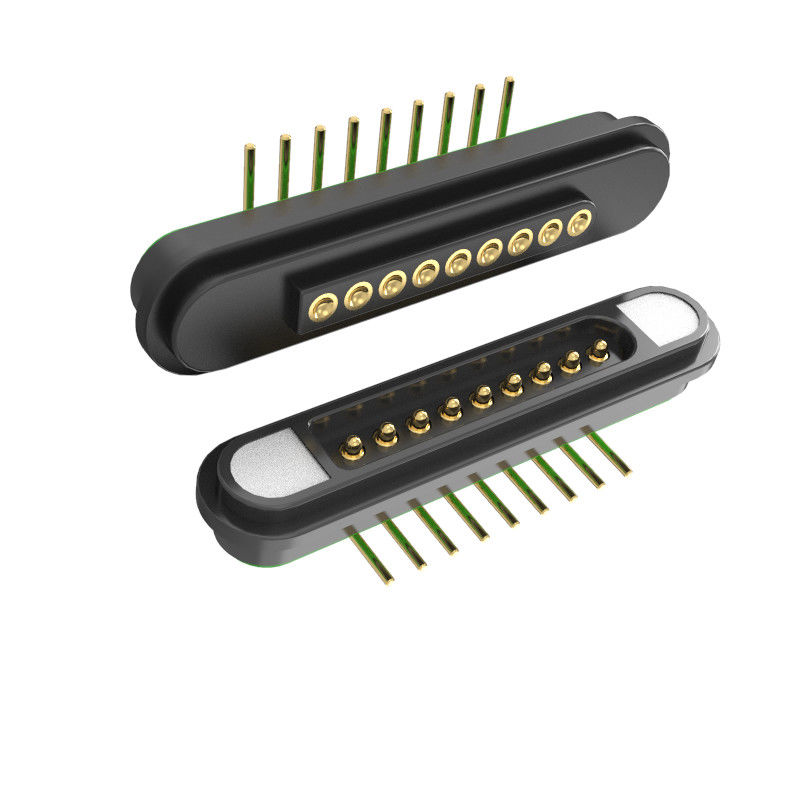

9pin PCB Magnetic Connector 5A ชายและหญิงยูพีอี เป็นบริษัทแก้ไขเครื่องเชื่อมแม่เหล็กระดับสูง
ลักษณะสําคัญ
การออกแบบ 9-pin: รองรับการส่งพลังงาน + ข้อมูลหรือการใช้งานหลายวงจร
ปัจจุบันการจัดอันดับสูง: 5A ต่อปิน (สามารถปรับให้กับความต้องการที่สูงขึ้น)
วัสดุ
ปิ้น: ทองแดง (Au/Ni) สําหรับความต้านทานต่ํา (≤50mΩ) และความต้านทานต่อการออกซิเดน
กล่อง: HTN + 30% UL94 V-0 พลาสติก (ทนไฟ, กันอุณหภูมิสูง)
แม็กเนต: N52 NdFeB พร้อม Ni Plating (> 450g แม็กเนตแรง)
ผลงานที่น่าเชื่อถือ:
50หมุนเวียนการเพาะพันธุ์ 1,000+ ครั้ง
ป้องกันวงจรสั้นและป้องกัน polarity กลับ (สามารถปรับแต่งได้)
ความสอดคล้อง: สอดคล้องกับ RoHS/REACH
รายละเอียดไฟฟ้า
โวลเตจ: 12V (สามารถปรับแต่งได้ถึง 24V)
กระแส: 5A ต่อปิน (รวม 45A สําหรับปินทั้งหมด)
การทดสอบความดันสูง: AC/DC 1000V, 0.5mA, 3 วินาที
ทําไมต้องเลือกสินค้าเครื่องเชื่อมแม่เหล็ก 9 ปินของเรา
✔ การออกแบบแบบโมดูล: ปรับปรุงการวางแผนปิน (ตัวอย่างเช่น 5 ปินพลังงาน + 4 ปินข้อมูล)
✔ ความ ทนทาน: ทนทาน กับ สเปรย์ เกลือ (48H), อุณหภูมิสูง, และ การ พักคู่ซ้ํา ๆ.
✔ ความปลอดภัย: ผ่านการทดสอบการแยก 1000V และป้องกันการตัดสั้น
ปารามิเตอร์ของเครื่องเชื่อมแม่เหล็ก 9 ปิน:
|
ชื่อ |
9pin เครื่องเชื่อมแม่เหล็ก |
|
ปิน |
9pin หรือปรับแต่ง |
|
ปิช |
2.20 มิลลิเมตร |
|
ประเภท |
มุมขวา |
|
โปโก้ปิน |
สีเหลือง |
|
บ้านพัก |
สีดํา HTN+30%GF UL94 V-0 |
|
แม็กเนต |
นีโอดีเมียม บอร์นเหล็ก |
|
สายแม่เหล็ก |
N52 ((ตามความต้องการ) |
|
แรงแม่เหล็ก |
450G |
|
ความแรงของสปริง |
80g±20g,at1.0mm การทํางานสตอร์ค |
|
อายุการใช้งาน |
5000 จักรยาน นาที.. |
|
ปัจจุบัน |
5.0A |
|
โวลเตชั่น |
DC 12V |
|
ความต้านทานต่อการสัมผัส |
50mΩ แม็กซ์ (PIN) |
|
High การทดสอบแรงดัน |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
การทดสอบสเปรย์เกลือ |
48H |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
การทดสอบเปิดและสั้น 100% |

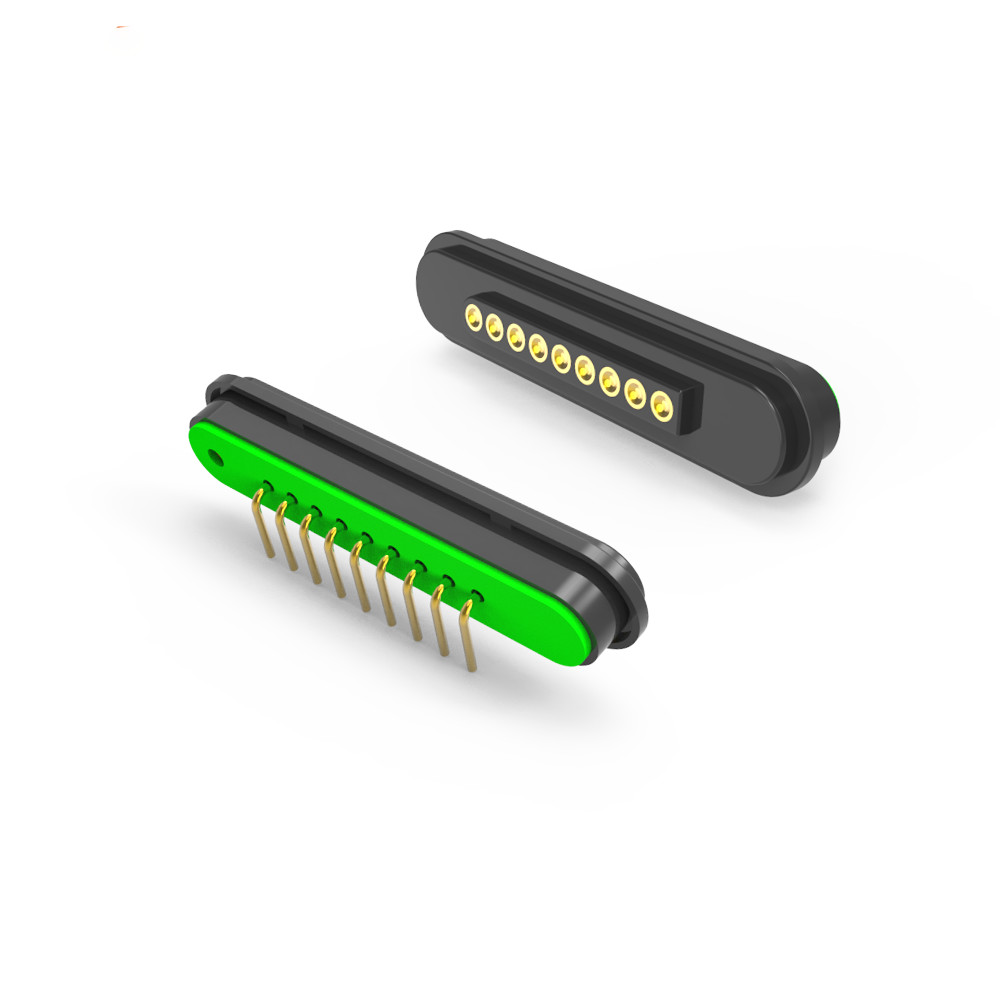

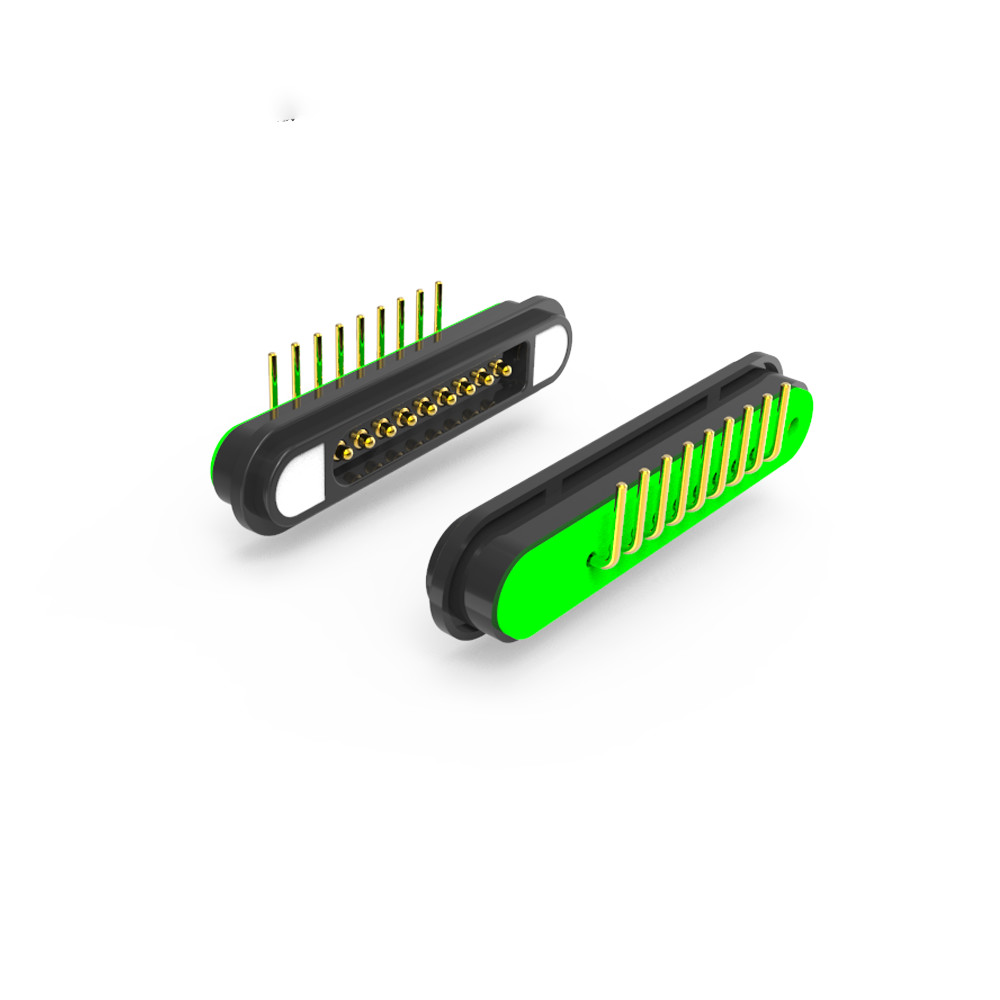

เครื่องเชื่อมแม่เหล็กชาย 9 ปิน:
เครื่องเชื่อมแม่เหล็กหญิง 9 ปิน:
แผนการ PCB ที่แนะนํา:
ความละเอียดการจัดวาง: ± 0.05mm
การใช้งานเครื่องเชื่อมแม่เหล็ก
เครื่องเชื่อมแม่เหล็กที่มีประสิทธิภาพสูงของ UPE ได้ถูกออกแบบมาเพื่อความน่าเชื่อถือในอุตสาหกรรมที่หลากหลาย
1.อิเล็กทรอนิกส์และ PCB Integration(เช่นการเชื่อมต่อ PCB Board /กล้องดิจิตอลเครื่องพิมพ์และกล่อง)
2.อุตสาหกรรมและรถยนต์(รถไฟฟ้า (EV) /เซ็นเซอร์มือกอล์ฟอุปกรณ์โทรศัพท์
3.อุปกรณ์ทางการแพทย์และความปลอดภัยที่สําคัญ(เครื่องลดกระแทกหัวใจ ผูกเชื่อมกันความล้มเหลวสําหรับอุปกรณ์การแพทย์ที่ช่วยชีวิต
การวินิจฉัยทางการแพทย์ (Sterilizable and reliable signal/power transfer)
4.ผู้บริโภคและอุปกรณ์สมาร์ท
.โน๊ตพ็อต/แท็บเล็ต/PC ช่องชาร์จเร็ว พร้อมป้องกันการตัดสั้น
.ไฟ LED ภาพสว่างแบบเรียบๆ ไฟฟันและไฟฟ้าแบบโมดูล
.แพวเวอร์แบงค์ โทรศัพท์ชาร์จที่ทํางานได้ดี
5.การใช้งานในบ้านและ IoT
.เครื่องใช้ ใน บ้าน ขนาด น้อย ❑ เครื่อง ล้าง อากาศ, กระจก ฉลาด, และ เครื่องใช้ ใน ห้องครัว
.ผลิตภัณฑ์การส่งสัญญาณ อุปกรณ์เสียง/วีดีโอ เซนเซอร์ และโมดูล IoT
ข้อดีทางการแข่งขันของบริษัท UPE:
1การผลิตเทคโนโลยีสูง
ใช้เทคนิคการผลิตที่ทันสมัย เพื่อคุณภาพสินค้าสูงสุด
2. ระบบบริหารจัดการที่เป็นระบบ
กระบวนการที่เรียบง่าย ให้ประสิทธิภาพและความสม่ําเสมอในการผลิต
3. ISO 9001 การรับรอง
แสดงความมุ่งมั่นกับมาตรฐานการจัดการคุณภาพสากล
4. RoHS Compliance (ความสอดคล้องกับ RoHS)
ผลิตภัณฑ์ทั้งหมดตอบสนองกับกฎหมายการจํากัดสารอันตราย (RoHS) รับประกันมาตรฐานสิ่งแวดล้อมและความปลอดภัย
5.เวลาในการพัฒนาที่สั้น
การสร้างต้นแบบและวงจรการผลิตที่รวดเร็วขึ้น ทําให้การนําไปตลาดได้เร็วขึ้น
6ราคากลุ้นและคุณภาพคง
การแก้ไขที่มีประสิทธิภาพในเรื่องค่าใช้จ่าย โดยไม่ยอมแพ้ความน่าเชื่อถือ
ทําไม ต้อง เลือก UPE
.ความเชี่ยวชาญในการปรับแต่ง:เราออกแบบ เครื่องเชื่อมปอยโป้แม่เหล็ก และการแก้ไขอื่นๆ ที่เหมาะสมกับความต้องการพิเศษของคุณ
.การสนับสนุนแบบครบวงจรจากแนวคิดถึงการผลิต เราให้บริการด้าน R&D และการผลิตอย่างครบถ้วน
.การใช้งานที่หลากหลายเครื่องเชื่อมของเราถูกปรับปรุงให้มีความยั่งยืน ประสิทธิภาพ และการเชื่อมต่อได้อย่างต่อเนื่อง ระหว่างอุตสาหกรรม
.พาร์ทเนอร์กับ UPE สําหรับการแก้ไขเครื่องเชื่อมแม่เหล็กชั้นนําที่รวมความละเอียด ผลงานและความยืดหยุ่น
วิธีการชําระเงินT/T,PayPal,OCBC
เวลานําตัวอย่าง:ตัวอย่างคลังสินค้า 2-3 วันทํางาน/ตัวอย่างที่กําหนดเอง 5-7 วันทํางาน
ระยะเวลาการผลิต:10-15 วันทํางาน
สร้างเพื่อ:อเมริกา ยุโรป เอเชีย แอฟริกาใต้
ระยะเวลาการค้า:EXW
บริการ:คุณภาพสูงกับราคาที่เหมาะสม บริการ OEM ขนาดพิเศษ, สี, การออกแบบ
