| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9002 |
| หมายเลขรุ่น: | VIC1302A/ VIC1302B |
| เอกสาร: | VIC1302A.pdf |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $1-$5 |
| รายละเอียดการบรรจุ: | ถุง PE |
| เวลาการส่งมอบ: | 12-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | เครื่องเชื่อมแม่เหล็ก | วัสดุ: | THN, ทองแดง C3604, SUS304, NdFeB N52 |
|---|---|---|---|
| แรงสปริง: | 80G ± 20G | หมึกทํางาน: | 1.0มม |
| โวลเทจ: | 12V | ปัจจุบัน: | 5A |
| แรงแม่เหล็ก: | 450ก | ชีวิตทางกล: | 5000 รอบขั้นต่ำ |
| ต้านทานการติดต่อ: | 50mΩ แม็กซ์ (PIN) | การทดสอบสเปรย์เกลือ: | 48 ชม |
| สี: | สีดํา สีเหลือง | ||
| เน้น: | 5A เครื่องเชื่อมแม่เหล็ก,เครื่องเชื่อมแม่เหล็ก 7 ปิน,เครื่องเชื่อมแม่เหล็กชาย หญิง มุมขวา |
||
5A 2.2mm pitch 7pin เพศหญิงมุมขวา โปโก้ pin เครื่องเชื่อมแม่เหล็ก
เครื่องเชื่อมแม่เหล็ก 7 ปิน เป็นวิธีเชื่อมต่อแบบคอมแพคตแบบกระแสไฟฟ้าปานกลาง ที่ถูกออกแบบมาเพื่อเชื่อมต่อที่ปลอดภัยและถอดออกได้ในอุปกรณ์อิเล็กทรอนิกส์
รายละเอียดหลัก:
กระแสทํางานต่อเนื่อง:5A
ระดับความดัน:12V
ปิช:2.2mm (ระยะห่างที่คอมแพคต์สําหรับการวางแผน PCB ที่หนาแน่น)
หมายเลขปิน:7 ปิน (เพศชาย + เพศหญิง)
การออกแบบมุมขวา:ช่วยประหยัดพื้นที่ในห้องกั้นที่แน่น
ติดต่อ Pogo Pin:ใส่สปริงสําหรับเชื่อมต่อที่น่าเชื่อถือและแรงต่อต้านต่ํา
เพศ:มีตัวผู้และตัวเมีย (คู่คู่)
แรงการดึงดูดแม่เหล็กระหว่างอินเตอร์เฟซการด็อกเพศชายและเพศหญิงของเครื่องเชื่อมแม่เหล็กมุมขวา 7 ปิน > 450 กรัม (g)ซึ่งเป็นสิ่งสําคัญสําหรับการเชื่อมต่อที่มั่นคงในการใช้งานที่สั่นสั่นสูงหรือพกพา. เครื่องเชื่อมแม่เหล็กเพศผู้ใช้แม่เหล็กเนโอดีมัมเกรด N52, N52 เป็นเกรดสูงสุดของแม่เหล็กเนโอดีมัมที่มีอยู่ในการค้า, มันเป็นการทํางานสูงถาวร
การใช้งาน:
อิเล็กทรอนิกส์แบบโมดูล:PCB ที่ปล่อยไว เครื่องทดสอบ
อุปกรณ์ผู้บริโภค:การชาร์จแม่เหล็ก/พอร์ตข้อมูล (ตัวอย่างเช่น เครื่องสวมใส่, IoT)
อุปกรณ์การแพทย์/อุตสาหกรรม:เครื่องเชื่อมต่อที่ใช้ได้หลายครั้งสําหรับการวินิจฉัย
ดรอนและหุ่นยนต์:การเชื่อมต่อพลังงาน / สัญญาณที่แยกออก,ect
ข้อดี:
✅ประหยัดพื้นที่:มุมขวา + 2.2 มิลลิเมตรเหมาะกับอุปกรณ์ขนาดเล็ก
✅ความทนทาน:ปิ้นโปโก้ทนต่อการผสมพันธุ์ซ้ําๆ ระยะเวลาการทดสอบมากกว่า 5000 ครั้ง
✅สะดวกต่อผู้ใช้แม็กเนติก อัตโนมัติ ทําให้การเชื่อมต่อง่ายขึ้น
✅โมดูลาร์:การเปลี่ยน/ปรับปรุงง่าย
ปารามิเตอร์ของเครื่องเชื่อมแม่เหล็ก 7 ปิน:
|
ชื่อ |
เครื่องเชื่อมแม่เหล็ก 7 ปิน |
|
ปิน |
7pin หรือตามความต้องการ |
|
ปิช |
2.20 มิลลิเมตร |
|
ประเภท |
มุมขวา |
|
โปโก้ปิน |
สีเหลือง |
|
บ้านพัก |
สีดํา HTN+30%GF UL94 V-0 |
|
แม็กเนต |
นีโอดีเมียม บอร์นเหล็ก |
|
สายแม่เหล็ก |
N52 ((ตามความต้องการ) |
|
แรงแม่เหล็ก |
450G |
|
ความแรงของสปริง |
80g±20g,at1.0mm การทํางานสตอร์ค |
|
อายุการใช้งาน |
5000 จักรยาน นาที.. |
|
ปัจจุบัน |
5A |
|
โวลเตชั่น |
DC 12V |
|
ความต้านทานต่อการสัมผัส |
50mΩ แม็กซ์ (PIN) |
|
High การทดสอบแรงดัน |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
การทดสอบสเปรย์เกลือ |
48H |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
การทดสอบเปิดและสั้น 100% |

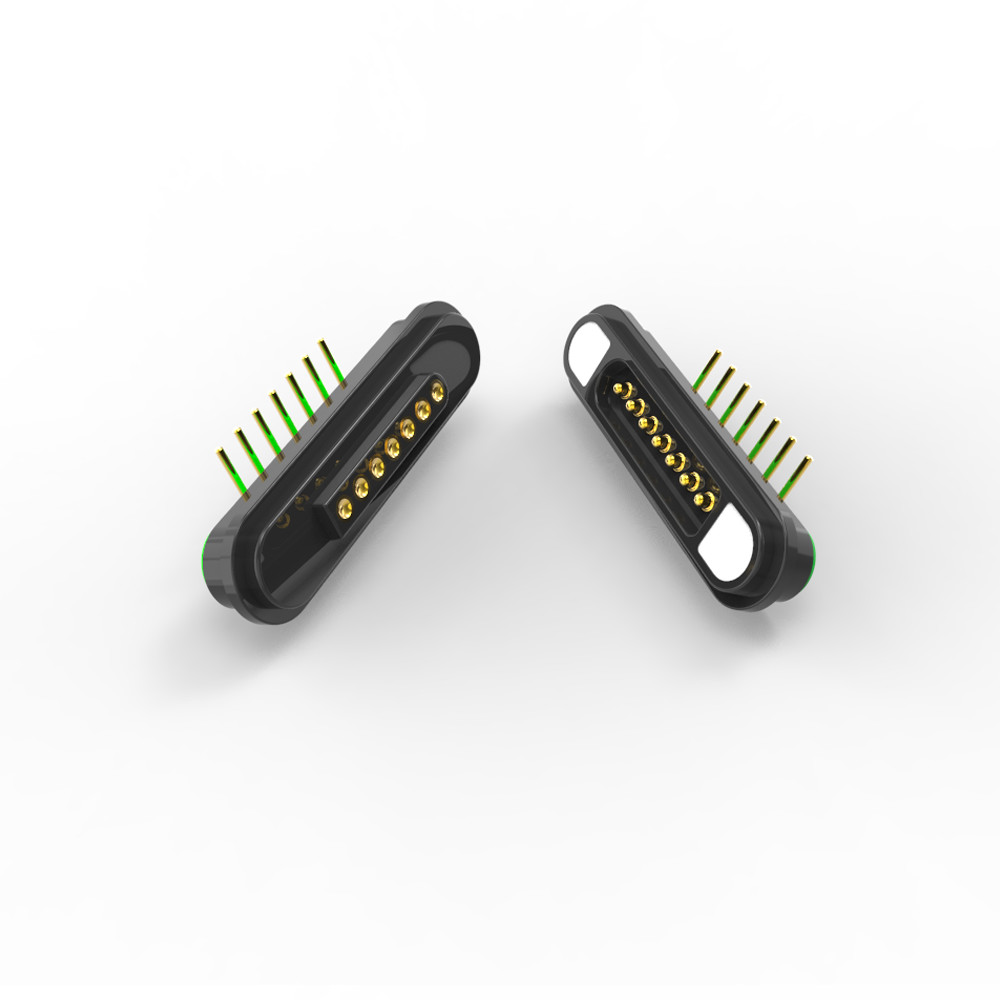

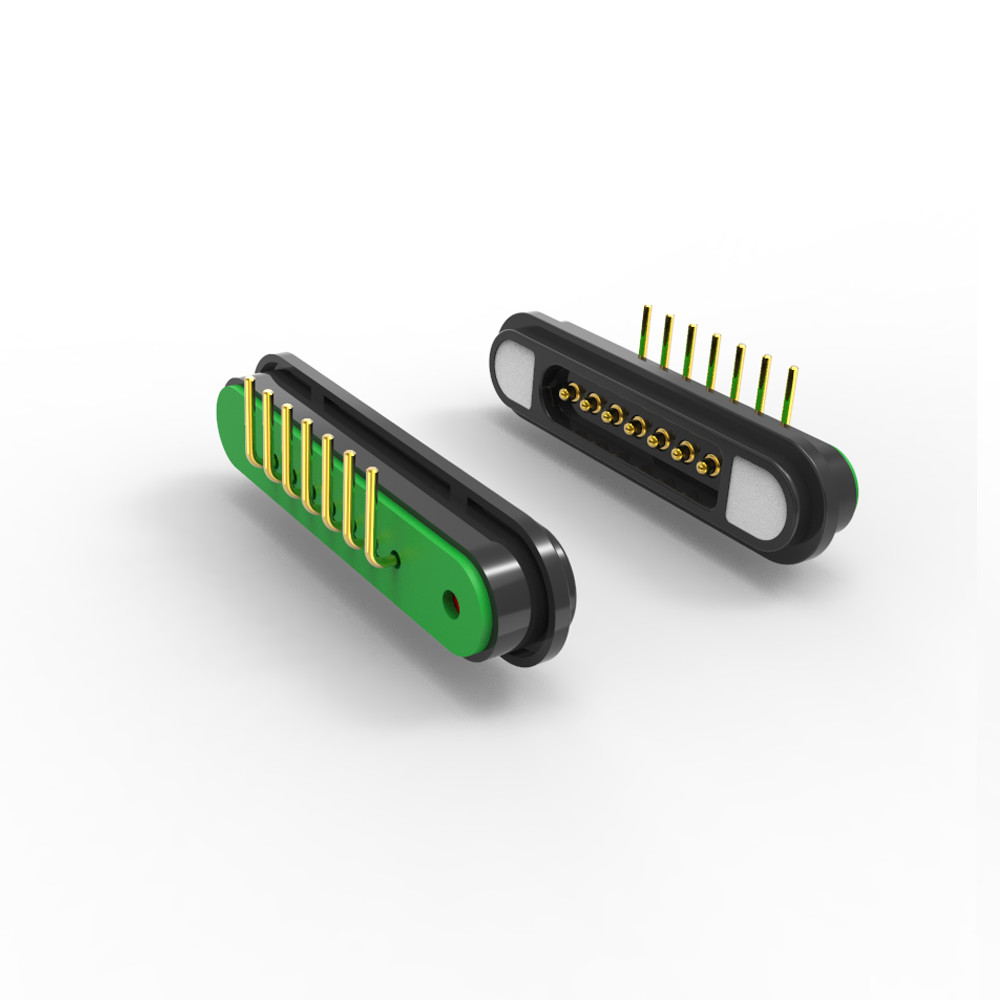

เครื่องเชื่อมแม่เหล็กมุมขวาขนาด 7 ปินชาย:

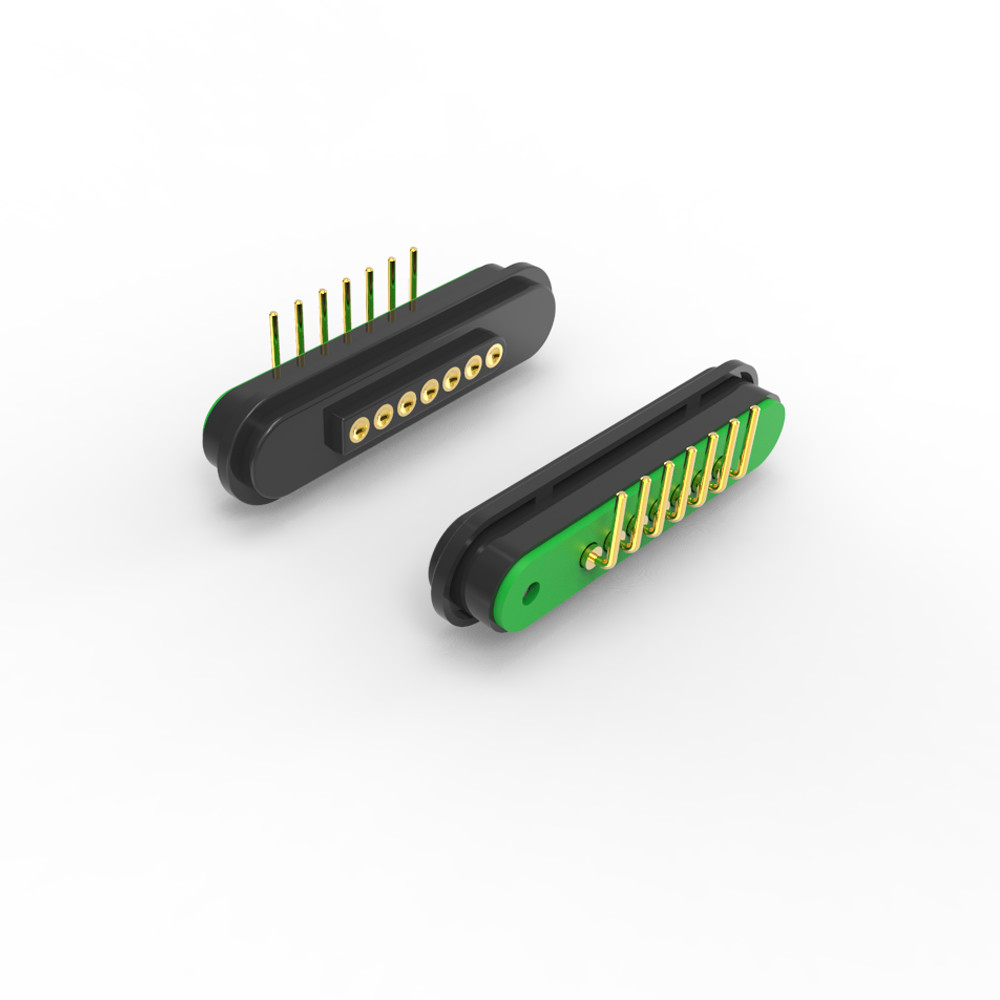

เครื่องเชื่อมแม่เหล็กมุมขวาหญิง 7 ปิน:
แผนการ PCB ที่แนะนํา:
ความละเอียดการจัดวาง: ± 0.05mm
ทําไมลูกค้าถึงเลือกเรา
1การปรับแต่งและความยืดหยุ่น
2.ตัวอย่างรวดเร็ว = เวลาในการตลาดที่รวดเร็ว
3. ทุกเครื่องเชื่อมผ่านการตรวจสอบคุณภาพอย่างเข้มงวด
การตรวจสอบวัสดุที่เข้ามา
การตรวจสอบคุณภาพระหว่างการดําเนินงาน
การทดสอบสุดท้าย 100%
การติดตามและการปฏิบัติตาม
4.ความยืดหยุ่น QC ที่เน้นลูกค้า
5การร่วมมือ QC ในเวลาจริง
การใช้งานเครื่องเชื่อมแม่เหล็ก:
เราสามารถให้บริการการออกแบบ
วิธีการชําระเงินT/T,PayPal,OCBC
เวลานําตัวอย่าง:ตัวอย่างคลังสินค้า 2-3 วันทํางาน/ตัวอย่างที่กําหนดเอง 5-7 วันทํางาน
ระยะเวลาการผลิต:10-15 วันทํางาน
สร้างเพื่อ:อเมริกา ยุโรป เอเชีย แอฟริกาใต้
ระยะเวลาการค้า:EXW
บริการ:คุณภาพสูงกับราคาที่เหมาะสม บริการ OEM ขนาดพิเศษ, สี, การออกแบบ
การบรรจุและการขนส่ง
คําถามใดๆ โปรดส่งไปยังunion@upetech.net
