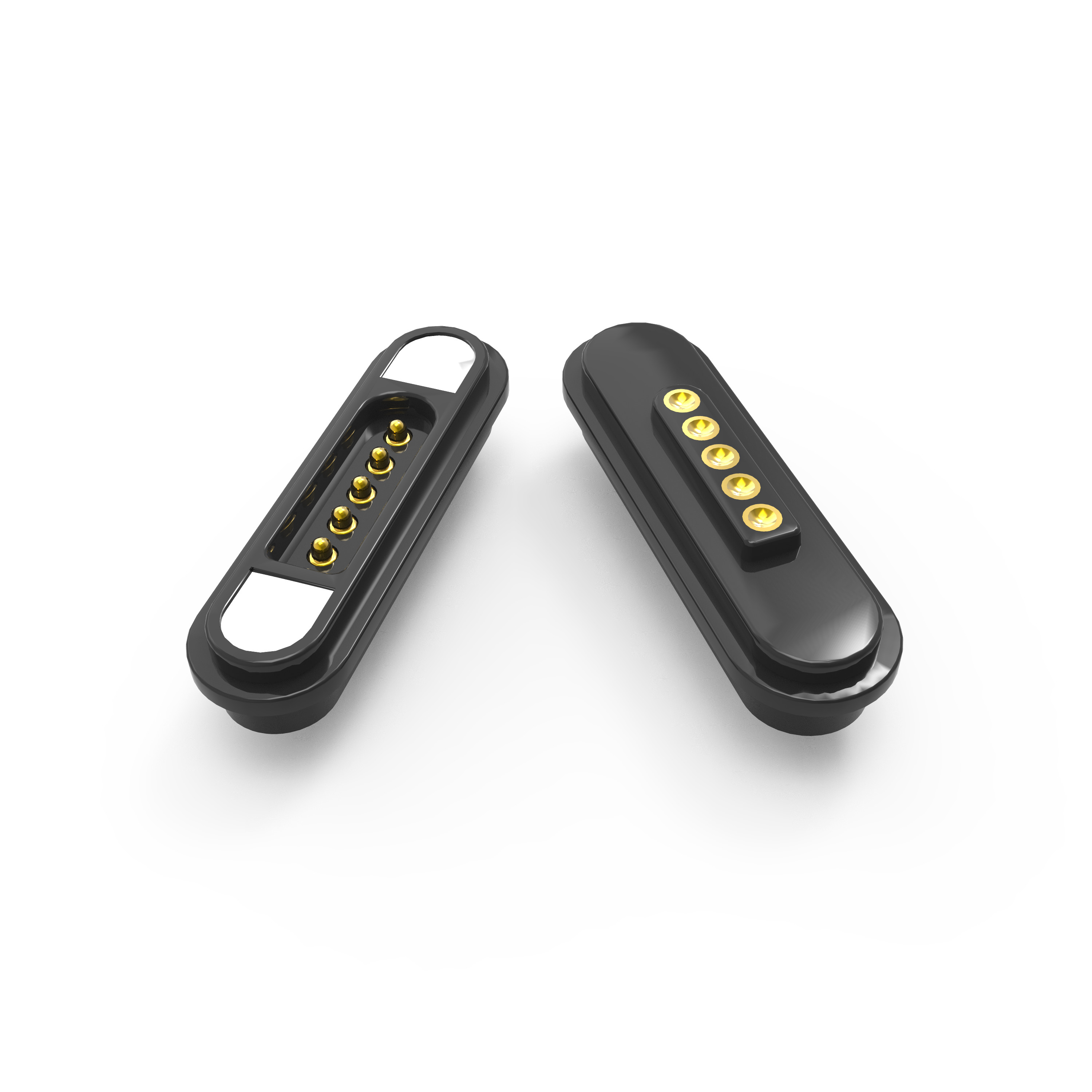

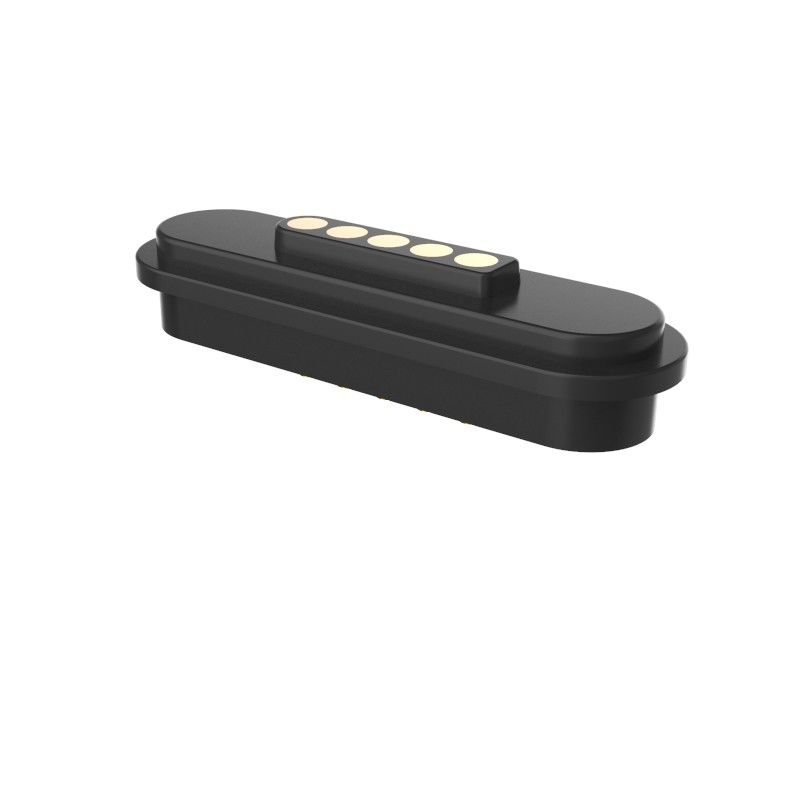

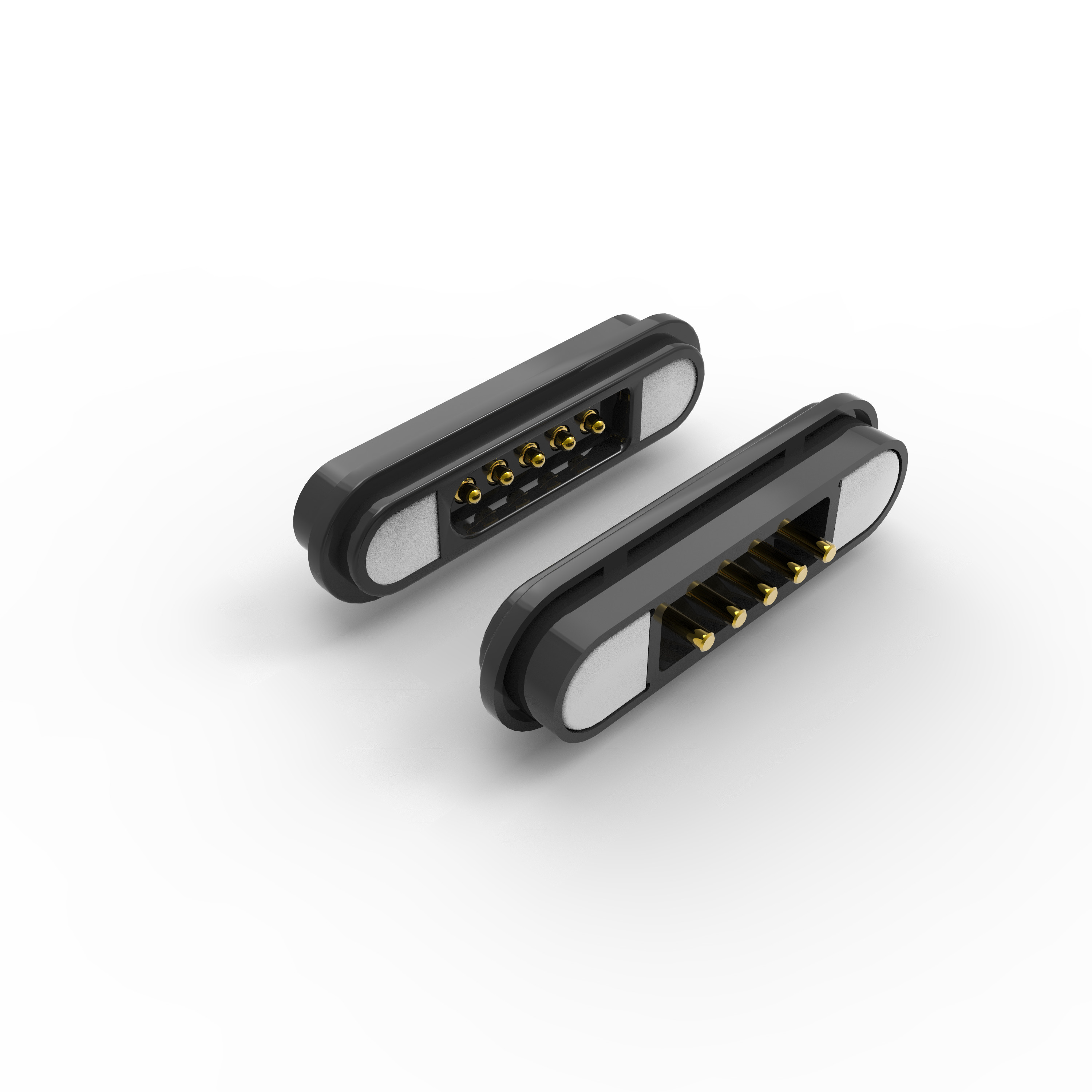

12V 5 Pin เครื่องเชื่อมแม่เหล็ก DIP ชายและหญิง เครื่องเชื่อมแม่เหล็ก 3A

5pin DIP เครื่องเชื่อมแม่เหล็ก 3A ชายและหญิง พลังงานชาร์จเทอร์มิเนล

ผลิตภัณฑ์นี้ดูเหมือนจะเครื่องเชื่อมต่อจานแม่เหล็กด้วยติดต่อเข็มทองแดงเคลือบทอง,กล่องพลาสติก HTN, และนีโอดีเมียมแม่เหล็กสําหรับการติดตั้งที่มั่นคง ด้านล่างนี้คือการแยกแยกโครงสร้างของลักษณะและคุณสมบัติหลักของมัน:

1วัสดุและการก่อสร้าง

โปโก ปิน:ทองแดงเคลือบทองคํา (ส่วนเข็มโลหะสีเหลือง) สําหรับความทนทานต่อการกัดกร่อนและการนําไฟที่ดี

กล่องพลาสติก: HTN (ไนลอนอุณหภูมิสูง) + เครื่องเติม 30%, UL94 V-0 (ทนไฟ, ปิดเอง)สีดํา ทนต่ออุณหภูมิสูง

แม็กเนต:นีโอดีเมียมเหล็กโบรอน (NdFeB) แม็กเนตถาวร(แรงแม่เหล็กสูง)

การเคลือบผิวหนังด้วยธาตุ epoxy เพื่อความทนทานต่อการกัดกร่อน (ผ่านการทดสอบสเปรย์เกลือ 48 ชั่วโมง)

2คุณสมบัติทางกล

พลังสปริง: 80g ± 20g ในความสูงการทํางาน 1.0mm

แรงแม่เหล็กการ dock:> 600 กรัม(ทําให้มีความผูกพันที่แข็งแกร่งระหว่างชายและหญิง)

ชีวิต ใน งาน:50,000+ จังหวะการเพาะพันธุ์(ทนทานต่อการใช้ซ้ํา)

การออกแบบป้องกันวงจรสั้น: ป้องกันการติดไฟฟ้าโดยอุบัติเหตุ

การตราขั้ว: การระบุชัดเจนสําหรับทิศทางไฟฟ้าที่ถูกต้อง

3คุณสมบัติไฟฟ้า

ความดันเฉพาะ:12V DC.

กระแสต่อเนื่อง:3.0A.

ความต้านทานต่อการสัมผัส:≤ 50mΩ(อุปสรรคต่ําเพื่อการถ่ายทอดพลังงานที่มีประสิทธิภาพ)

การทดสอบความดันสูง:AC 1000V / DC 1000V, 0.5mA สําหรับ3 วินาที(รับประกันความสมบูรณ์แบบของอุปกรณ์ประกอบ)

4.สิ่งแวดล้อมและการปฏิบัติตาม

สอดคล้องกับ RoHS และ REACH(ไม่มีสารอันตราย)

ระดับไฟ: UL94 V-0 (เหมาะสําหรับความต้องการความปลอดภัยที่เข้มงวด)

5การใช้งาน

เครื่องเชื่อมแม่เหล็กนี้มีความหลากหลายสําหรับ:

1. การเชื่อม PCB: การติดตั้งพล็อกอินสําหรับบอร์ดวงจร

2. การพัดลวด/เคลือบ: เหมาะสมกับการบรรจุหลังการผสม

3. การเชื่อมต่อเทอร์มินัล: สามารถเชื่อมต่อกับปลายสาย

4. การพิมพ์ฉีด: เหมาะสําหรับการพิมพ์ประกอบ

5. การเชื่อมสายไฟตรง: สามารถติดตั้งสายไฟด้วยมือ

ทําไมต้องเลือก UPE:

.การสร้างต้นแบบอย่างรวดเร็ว: 3-5 วันสําหรับตัวอย่าง

.ประหยัด: ราคา MOQ ที่แข่งขัน

.การประกันคุณภาพ: การทดสอบอัตโนมัติ 100%

.การผลิตเทคโนโลยีสูงด้วยวิศวกรรมความแม่นยํา

.การควบคุมคุณภาพอย่างเป็นระบบสําหรับผลงานที่คง

ปารามิเตอร์เครื่องเชื่อมแม่เหล็ก 5 พิน:

การออกแบบเทคนิคของเครื่องเชื่อมตัวชาย 5 ปิน (มิติหลัก)

การออกแบบเทคนิคของเครื่องเชื่อมแม่เหล็ก 5 ปิน (มิติหลัก)

ข้อดีของเครื่องเชื่อมแม่เหล็ก:

1) ประสบการณ์การเชื่อมต่ออัตโนมัติการซับซ้อน การทํางานง่าย

2) ใช้อินเตอร์เฟียสแม่เหล็ก เพื่อเอาอุปกรณ์ออกได้ง่ายขึ้น

3) วงจรชีวิตสูง มันสนับสนุน 50,000-300,000 เวลาชีวิตการติดต่อใหม่;

4) มันง่ายที่จะปรับแต่งการออกแบบกันน้ํา, หญิงสามารถบรรลุฝุ่นกันและกันน้ํา (IP68);

5)รองรับกระแสไฟฟ้าสูง (3A-20A) ชาร์จเร็วขึ้น

6) อัตราการกัดสนองที่ดีมาก (48H-120H) ตอบสนองสภาพแวดล้อมที่รุนแรง

8) รูปแบบที่กําหนดเองเพื่อตอบสนองกับการสอดคล้องรูปแบบของสินค้า ปรับปรุงจุดขายสินค้า

9)การตั้งตําแหน่งแม่เหล็ก การใช้แม่เหล็กและโครงสร้างเพื่อการป้องกันวงจรคู่

แนวทาง ((มันมุ่งหน้าและเป็นมิตรกับผู้ใช้)

10) อินเตอร์เฟซขนาดที่ดีมาก สามารถบรรลุได้ ((Power Signal Video Audio Jack Etc);

11) เวลาการพัฒนาที่สั้น, ราคาต่ําหม้อสําหรับการปรับแต่ง;

12) ให้การส่งสัญญาณ RF สูงที่น่าเชื่อถือ เครื่องเชื่อมของเราคือ USB 20

วิธีการสั่งซื้อ
* คุณส่งรูปหรือตัวอย่างมาให้เรา

*ทีมวิศวกรรมมืออาชีพของเราดําเนินการประเมิน

* คุณตรวจสอบการวาดและเราทําตัวอย่างที่จะส่งให้คุณ

* คุณทดสอบตัวอย่างและอนุมัติ จากนั้นสั่งซื้อและจ่ายเงินฝาก 50%

* เราเริ่มทําสินค้า

* เมื่อสินค้าเสร็จแล้ว เราก็ถ่ายรูปให้เช็คของคุณ และคุณก็จ่ายเงินที่เหลือ

* เราส่งสินค้าให้คุณด้วย DHL, TNT, UPS, FedEx

ระยะเวลาการจ่ายเงิน:T/T เงินฝาก 50% เงินเหลือ 50%

วิธีการชําระเงินT/T,PayPal,OCBC

เวลานําตัวอย่าง:ตัวอย่างคลังสินค้า 2-3 วันทํางาน/ตัวอย่างที่กําหนดเอง 5-7 วันทํางาน

ระยะเวลาการผลิต:10-15 วันทํางาน

สร้างเพื่อ:อเมริกา ยุโรป เอเชีย แอฟริกาใต้

ระยะเวลาการค้า:EXW

ส่งสินค้า:สายอากาศ ทะเล สายด่วน

บริการ:คุณภาพสูงกับราคาที่เหมาะสม บริการ OEM ขนาดพิเศษ, สี, การออกแบบ
