| Place of Origin: | China |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9002 |
| Model Number: | VIC3300A/VIC3300B |
| เอกสาร: | VIC3300A.pdf |
| Minimum Order Quantity: | 5000 |
| ราคา: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Rounded Magnetic Connector | Color: | Black |
|---|---|---|---|
| Material: | Lead-free C6801,SUS 304 ,Black HTN, NdFeB N52 | Current: | 5.0A |
| Volatge: | 12V | Spring force: | 80g±20g |
| Working storke: | 1.0mm | Salt spray test: | 48H |
| Mechanical life: | 50000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |

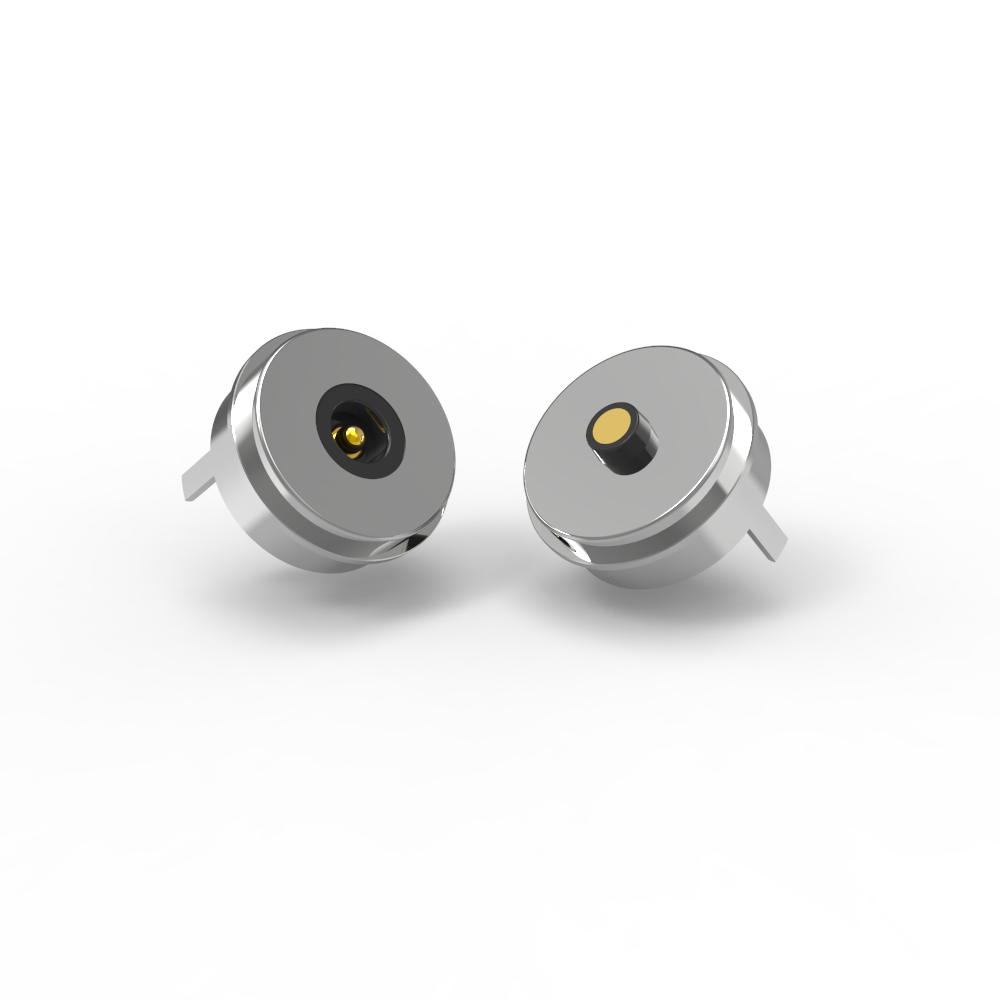

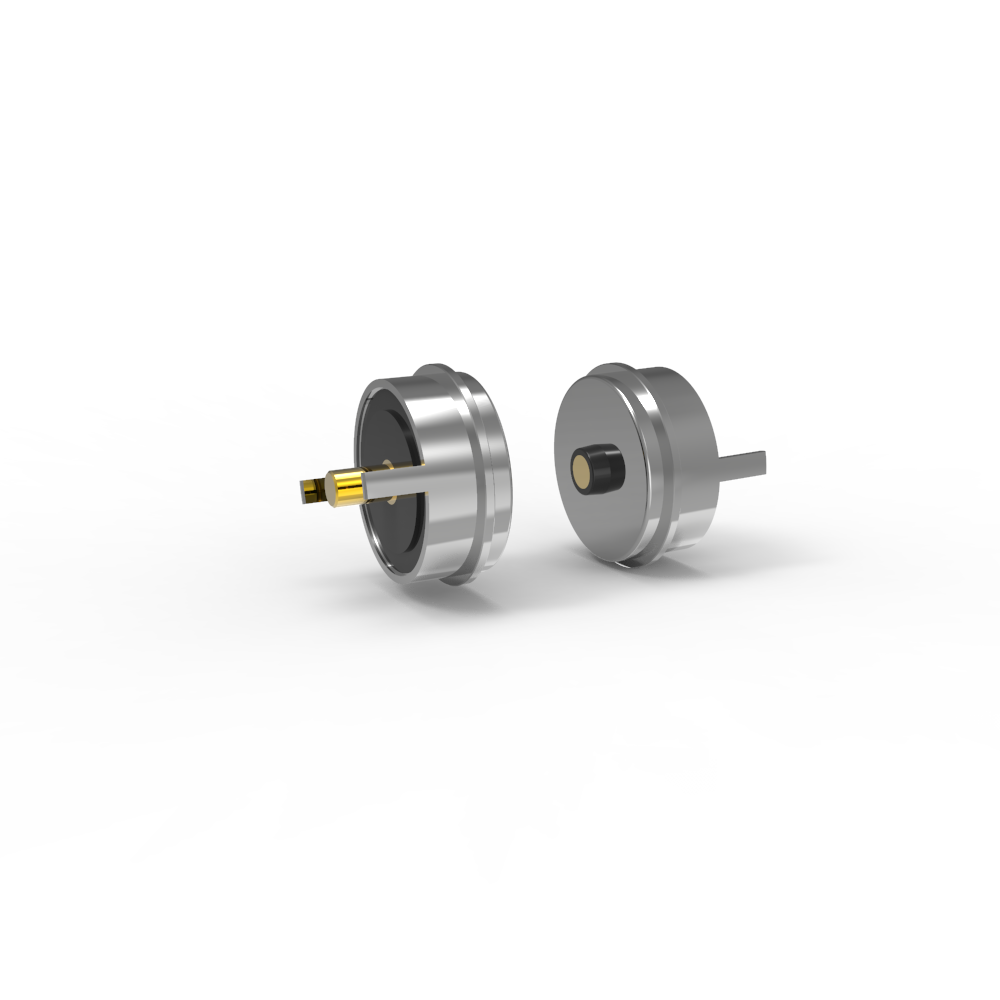

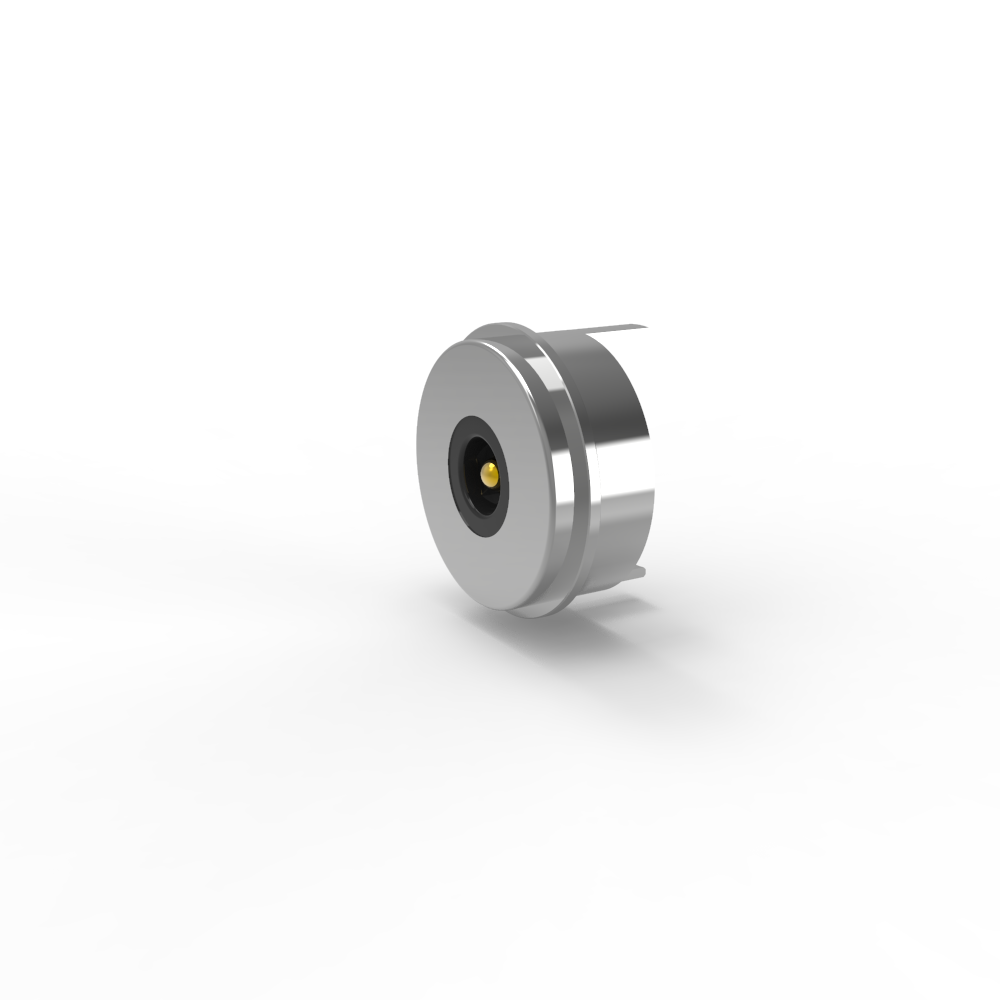

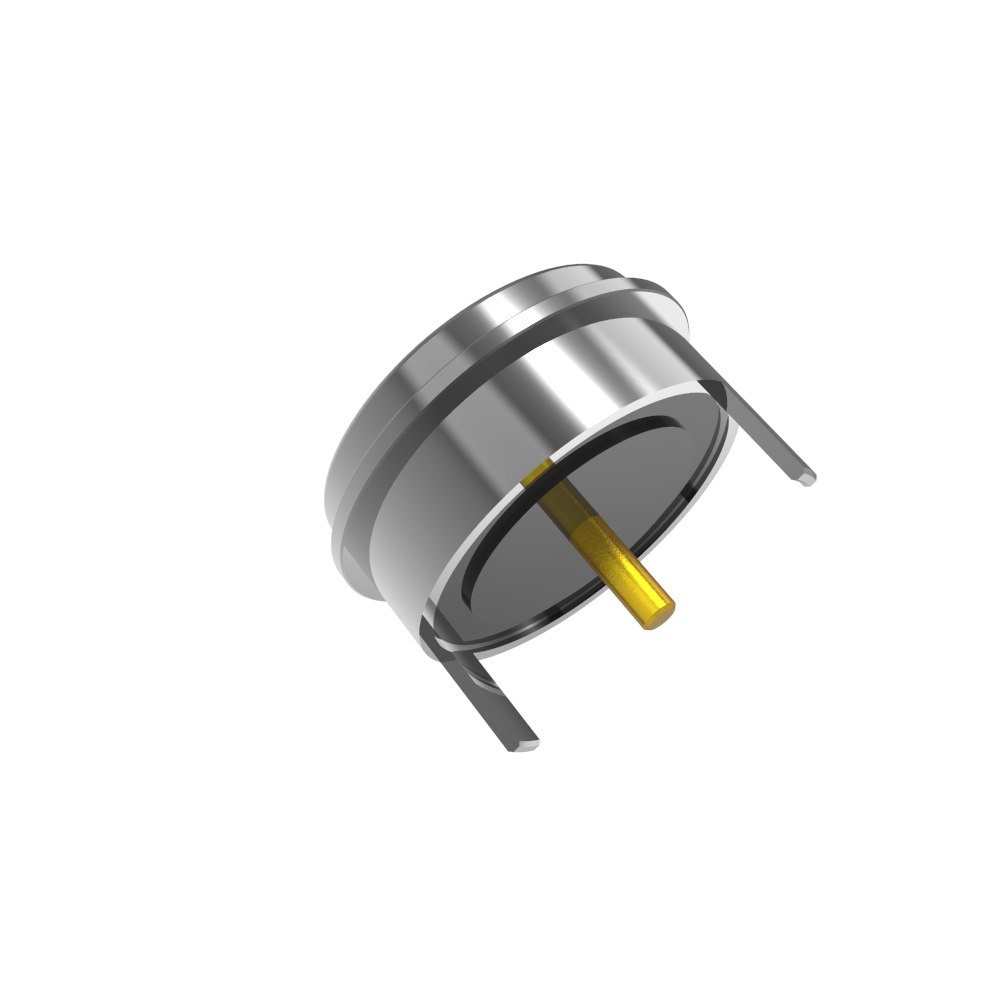

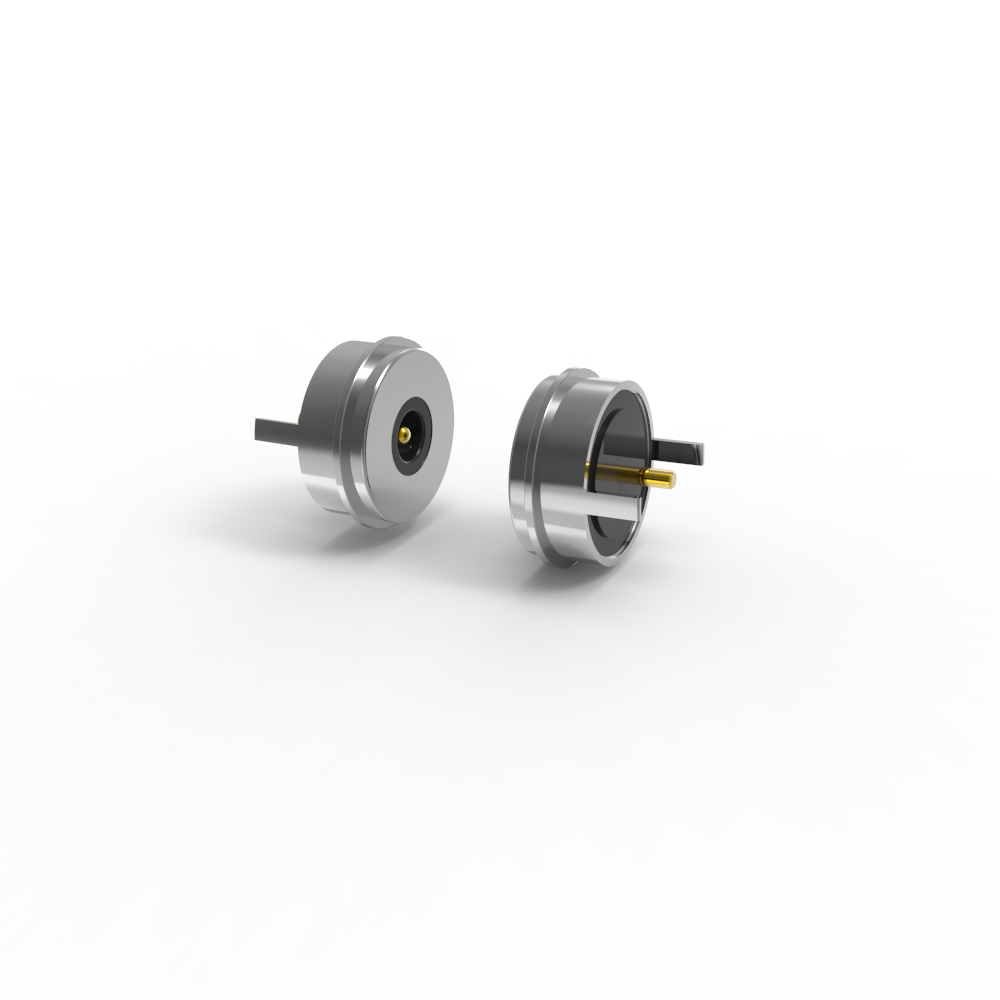

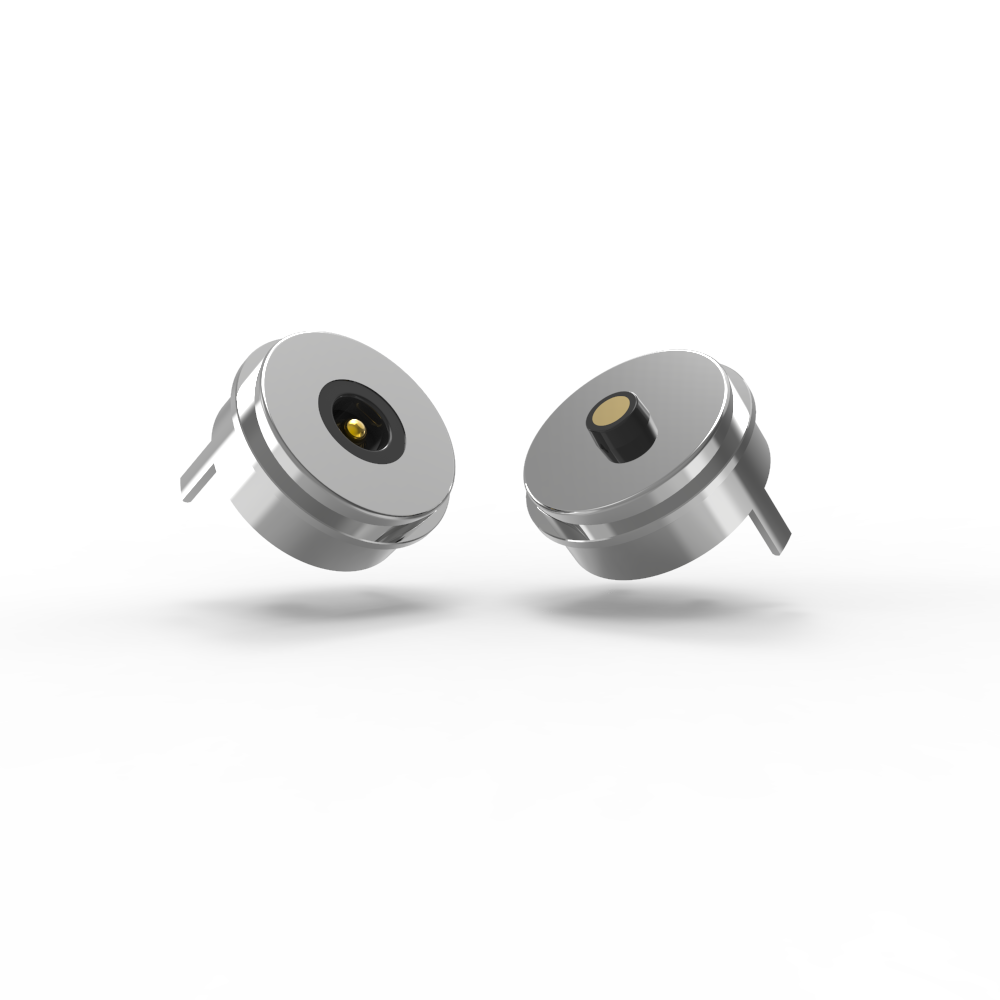

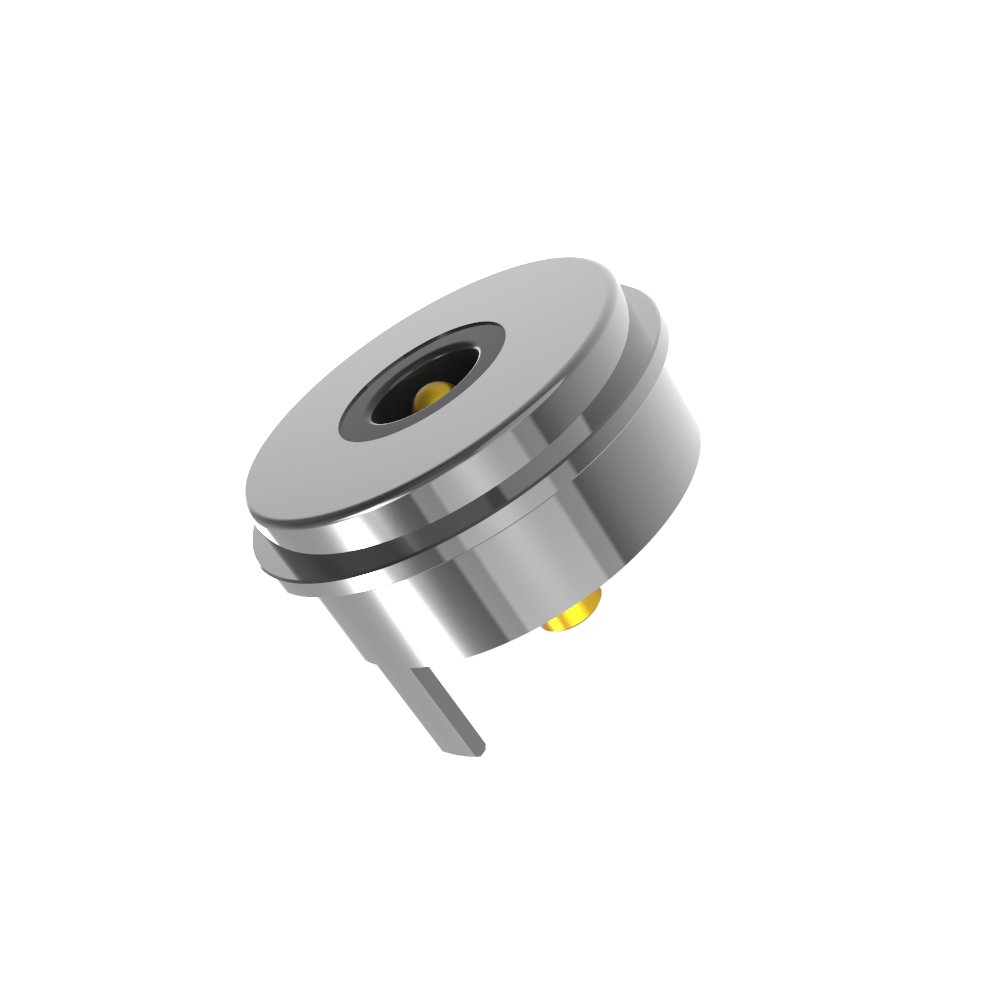

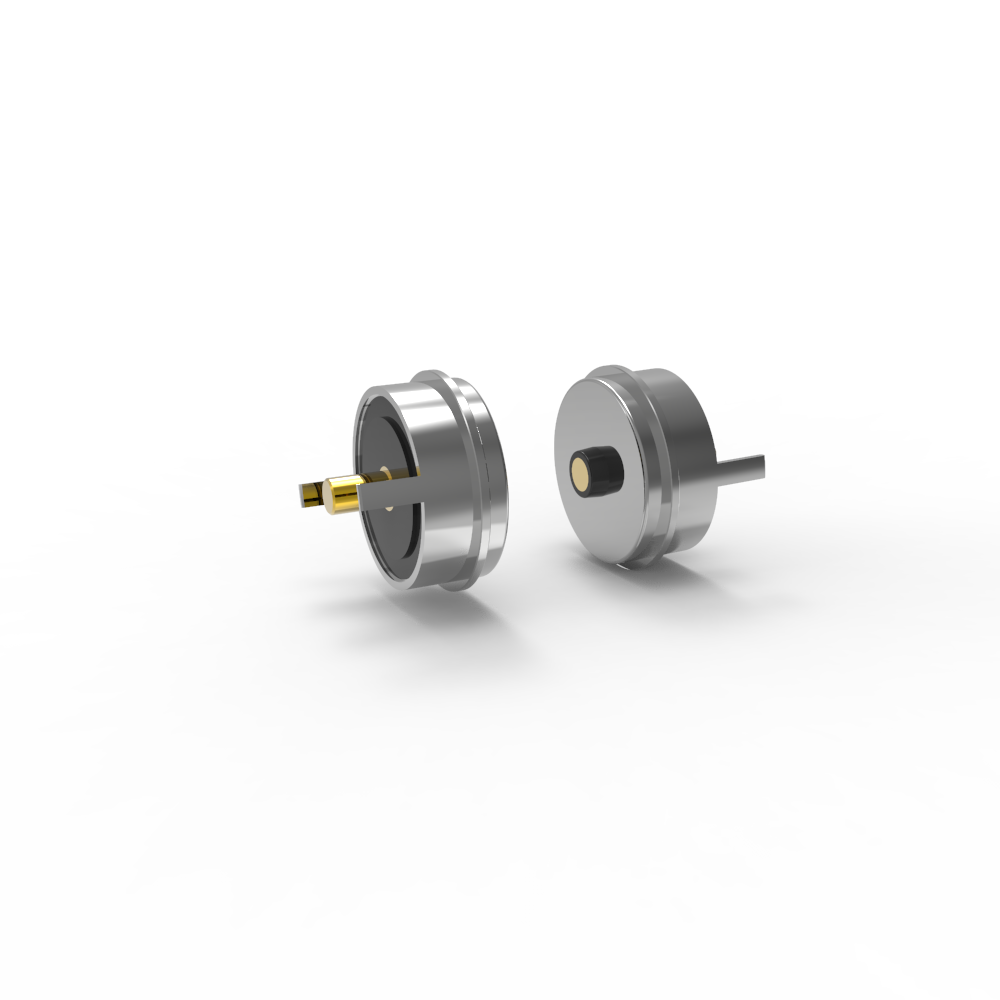

ขั้วต่อพิน pogo แม่เหล็กกลม 2 พินชายและหญิงขนาด Dia 10.0 มม. พร้อมกระแสไฟ 5A
UPE เป็นผู้ผลิตขั้วต่อแม่เหล็กและขั้วต่อสายเคเบิลแม่เหล็ก ระดับมืออาชีพ
เรามีนักออกแบบมืออาชีพของเราเองเพื่อตอบสนองความต้องการของคุณและให้บริการปรับแต่งขั้วต่อแม่เหล็ก สามารถออกแบบผลิตภัณฑ์และโซลูชันขั้วต่อพิน pogo แม่เหล็กที่แตกต่างกันได้ตามความต้องการของลูกค้าที่แตกต่างกัน
วัสดุทั้งหมดของขั้วต่อแม่เหล็กเป็นไปตามมาตรฐาน RoHS & REACH
ขั้วต่อแม่เหล็กทั้งหมดผ่านการทดสอบวงจรเปิดและวงจรลัด 100%
ส่วนประกอบขั้วต่อแม่เหล็กตัวผู้
...วัสดุ:
ลูกสูบ: ปราศจากสารตะกั่ว C6801, ชุบ 5U" Min Au over 60~100U"Ni;
กระบอก: ปราศจากสารตะกั่ว C6801, ชุบ 5U"Min Au over 60~100U"Ni;
สปริง: SUS 304 ชุบ 1U"Au;
ตัวเรือน: ดำ HTN+30%GF UL94 V-0;
เปลือก: ปราศจากสารตะกั่ว C6801 ชุบ Ni;
แม่เหล็ก: NdFeB N52 ชุบ Ni
...กลไก:
แรงสปริง: 80g±20g, ที่ระยะชักการทำงาน 1.0 มม.
ระยะชักเต็ม: 1.2 มม.
อายุการใช้งาน: 50000 รอบ Min.
...ไฟฟ้า:
แรงดันไฟฟ้า: 12.0 V.
กระแสไฟ: 5.0 A.
ความต้านทานหน้าสัมผัส: 50mΩMax (PIN).
ทดสอบเปิดและลัดวงจร 100%
...ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
...การทดสอบสเปรย์เกลือ: 48H.
..& ขนาดการตรวจสอบที่สำคัญ .
… คำอธิบายการใช้งานผลิตภัณฑ์ (ไม่จำกัดเฉพาะสิ่งต่อไปนี้):
1. การเชื่อมต่อบอร์ด PCB แบบเสียบปลั๊ก
2. การขึ้นรูปและห่อหุ้มหลังจากเชื่อมสายไฟ
3. สามารถเพิ่มขั้วต่อการถ่ายโอนของบอร์ด PCB นั้นได้
4. การฉีดขึ้นรูป Mlding ของแม่พิมพ์แบบฝัง
5. สามารถเชื่อมสายไฟได้โดยตรง
ส่วนประกอบขั้วต่อแม่เหล็กตัวเมีย
...วัสดุ:
PIN: ปราศจากสารตะกั่ว C6801, ชุบ 5U"Min Au over 60~100U"Ni;
ตัวเรือน: ดำ HTN+30%GF UL94 V-0;
เปลือก: ปราศจากสารตะกั่ว C6801 ชุบ Ni;
แม่เหล็ก: NdFeB N52 ชุบ Ni
....ไฟฟ้า:
แรงดันไฟฟ้า: 12.0 V.
กระแสไฟ: 5.0 A.
ความต้านทานหน้าสัมผัส: 50mΩMax (PIN).
ทดสอบเปิดและลัดวงจร 100%
...ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
...การทดสอบสเปรย์เกลือ: 48H.
...& ขนาดการตรวจสอบที่สำคัญ .
… คำอธิบายการใช้งานผลิตภัณฑ์ (ไม่จำกัดเฉพาะสิ่งต่อไปนี้):
1. การเชื่อมต่อบอร์ด PCB แบบเสียบปลั๊ก
2. การขึ้นรูปและห่อหุ้มหลังจากเชื่อมสายไฟ
3. สามารถเพิ่มขั้วต่อการถ่ายโอนของบอร์ด PCB นั้นได้
4. การฉีดขึ้นรูป Mlding ของแม่พิมพ์แบบฝัง
5. สามารถเชื่อมสายไฟได้โดยตรง
พารามิเตอร์ขั้วต่อแม่เหล็ก DC:
|
ชื่อ |
ขั้วต่อแม่เหล็กแบบวงกลม |
|
ประเภท |
ชาย/หญิง |
|
พิน |
2 พิน |
|
เส้นผ่านศูนย์กลาง |
10.0 มม. |
|
สี |
ดำ |
|
พิน Pogo |
ทองเหลือง C6801 ชุบ Au 0.125um |
|
ชิ้นส่วนหมุน |
ทองเหลือง C6801 ชุบ Ni |
|
แรงสปริง |
80g±20g, ที่ 1.0มม. ระยะชักการทำงาน |
|
ระยะชักเต็ม |
1.2 มม. |
|
อายุการใช้งาน |
50000 รอบ Min.. |
|
กระแสไฟ |
5.0AMax |
|
แรงดันไฟฟ้า |
DC 12V |
|
ความต้านทานหน้าสัมผัส |
50mΩ Max (PIN). |
|
อุณหภูมิในการทำงาน |
-25℃ ถึง +80℃ |
|
การทดสอบสเปรย์เกลือ |
24H |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
ทดสอบเปิดและลัดวงจร 100% |
แบบร่างทางเทคนิคของขั้วต่อแม่เหล็กตัวผู้แบบวงกลม
แบบร่างทางเทคนิคของขั้วต่อแม่เหล็กตัวเมียแบบวงกลม
เลย์เอาต์ PCB:
ข้อดีของขั้วต่อแม่เหล็ก:
●การออกแบบที่เป็นมนุษย์ของการเชื่อมต่อการดูดซับอัตโนมัติ
●ป้องกันการตกหล่นแบบ Humanized: ง่ายต่อการถอดออกจากอินเทอร์เฟซการชาร์จ และไม่ง่ายที่จะถอดอุปกรณ์ออก
●อายุการใช้งาน: สูงถึง 100,000-200,000 รอบ
●การออกแบบกันน้ำ: ปลายตัวเมียของอุปกรณ์สามารถกันฝุ่นและกันน้ำได้ (IPX8);
●เวลาในการชาร์จที่รวดเร็ว: การออกแบบขั้วต่อแม่เหล็ก 5A-10A ทนต่อการส่งกระแสไฟขนาดใหญ่
●ลักษณะที่ปรากฏของขั้วต่อแม่เหล็กสามารถจับคู่ได้ตาม การออกแบบของอุปกรณ์การใช้งานของลูกค้า
●การออกแบบโครงสร้างป้องกันไฟฟ้าลัดวงจรของผลิตภัณฑ์และป้องกันความผิดพลาด
●ตระหนักถึงการส่งสัญญาณความถี่สูงสามารถแทนที่ฟังก์ชัน USB2.0 HDMI 1.3 การส่งสัญญาณวิดีโอและเสียงแบบดั้งเดิม
การใช้งานผลิตภัณฑ์ขั้วต่อแม่เหล็ก:
