| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9002 |
| หมายเลขรุ่น: | VIC2500C / VIC2500D |
| เอกสาร: | VIC2500C.pdf |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $1-$5 |
| รายละเอียดการบรรจุ: | ถุง PE |
| เวลาการส่งมอบ: | 12-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | ขั้วต่อ Pogo Pin Magnetic | แม่เหล็ก: | ndfeb n52 |
|---|---|---|---|
| POGO PIN: | C6801 ปราศจากตะกั่ว | ฤดูใบไม้ผลิ: | มอก.304 |
| เปลือก: | C6801 ปราศจากตะกั่ว | ที่อยู่อาศัย: | LCP สีขาว+30%GFUL94 V-0 |
| สี: | สีขาว | ปัจจุบัน: | 3A |
| โวลเตชั่น: | 12V | แรงสปริง: | 60G ± 10 |
| Full Storke: | 1.2มม | ต้านทานการติดต่อ: | 50mΩ แม็กซ์ (PIN) |
| เน้น: | เครื่องเชื่อมปิ้น Pogo สีขาว,เครื่องเชื่อมปิน Pogo แม็กเนต 2 ปิน,เครื่องเชื่อมชายและหญิง 8.0 มิลลิเมตร |
||

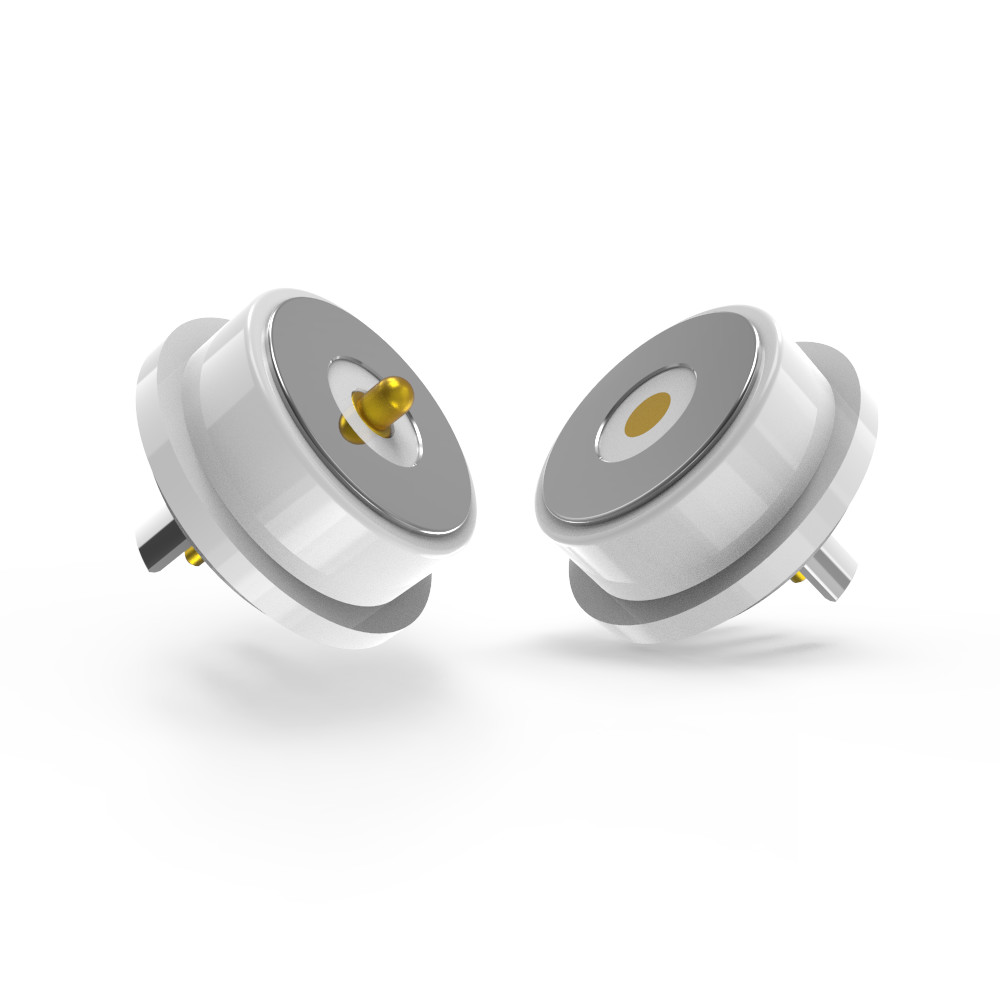

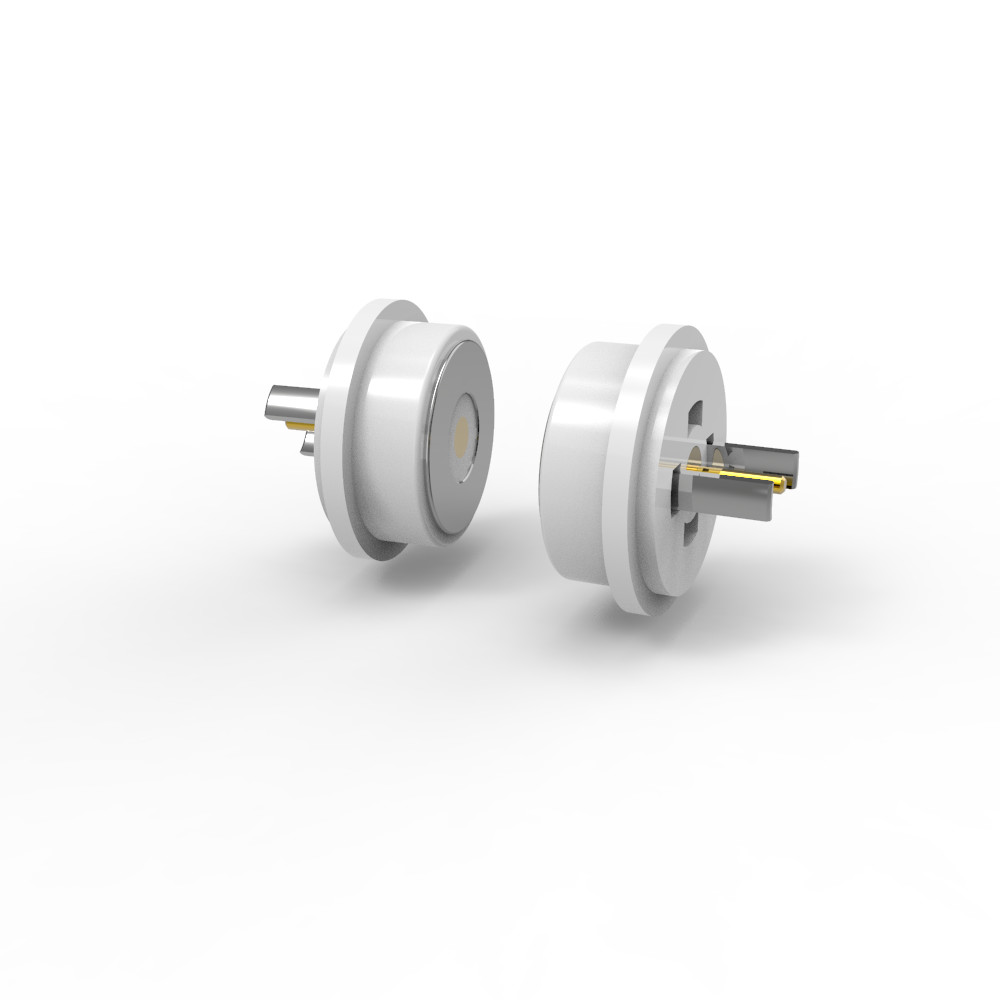

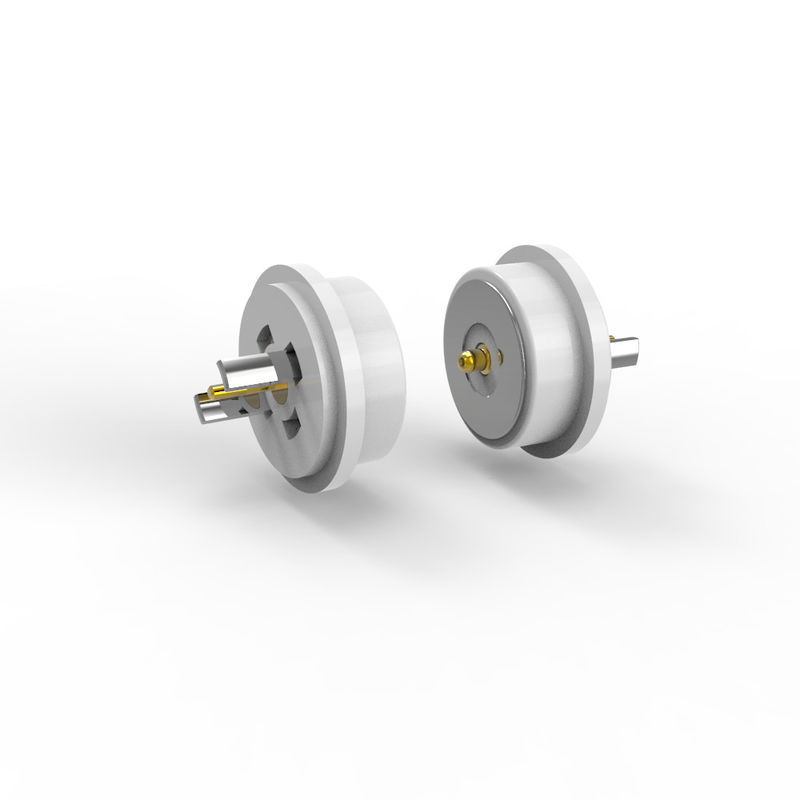

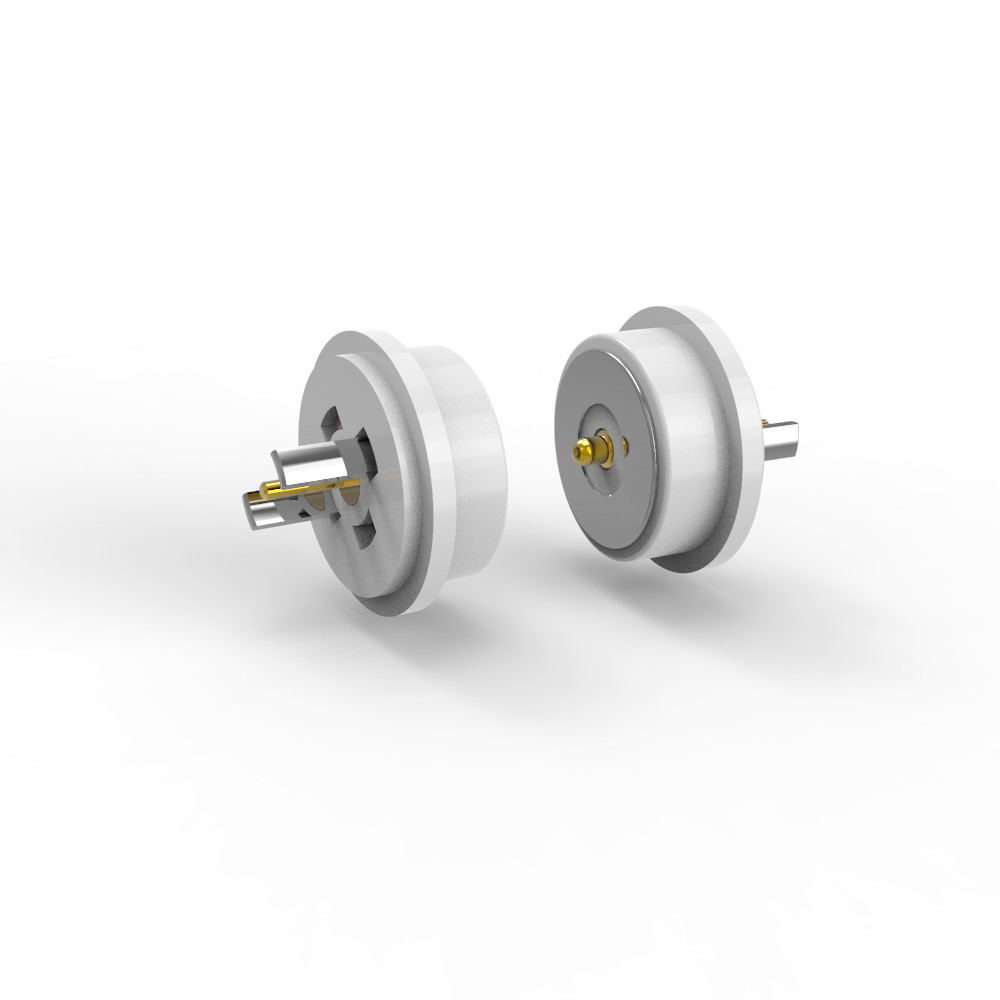

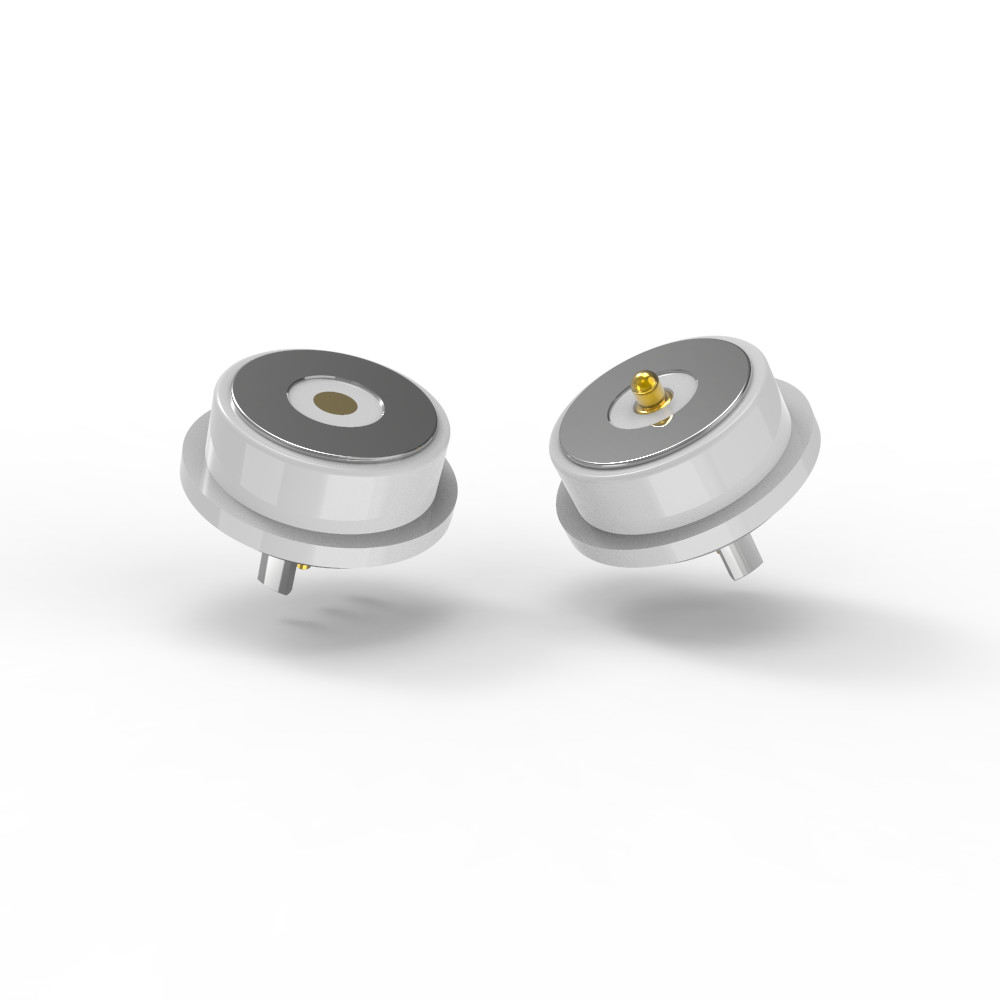

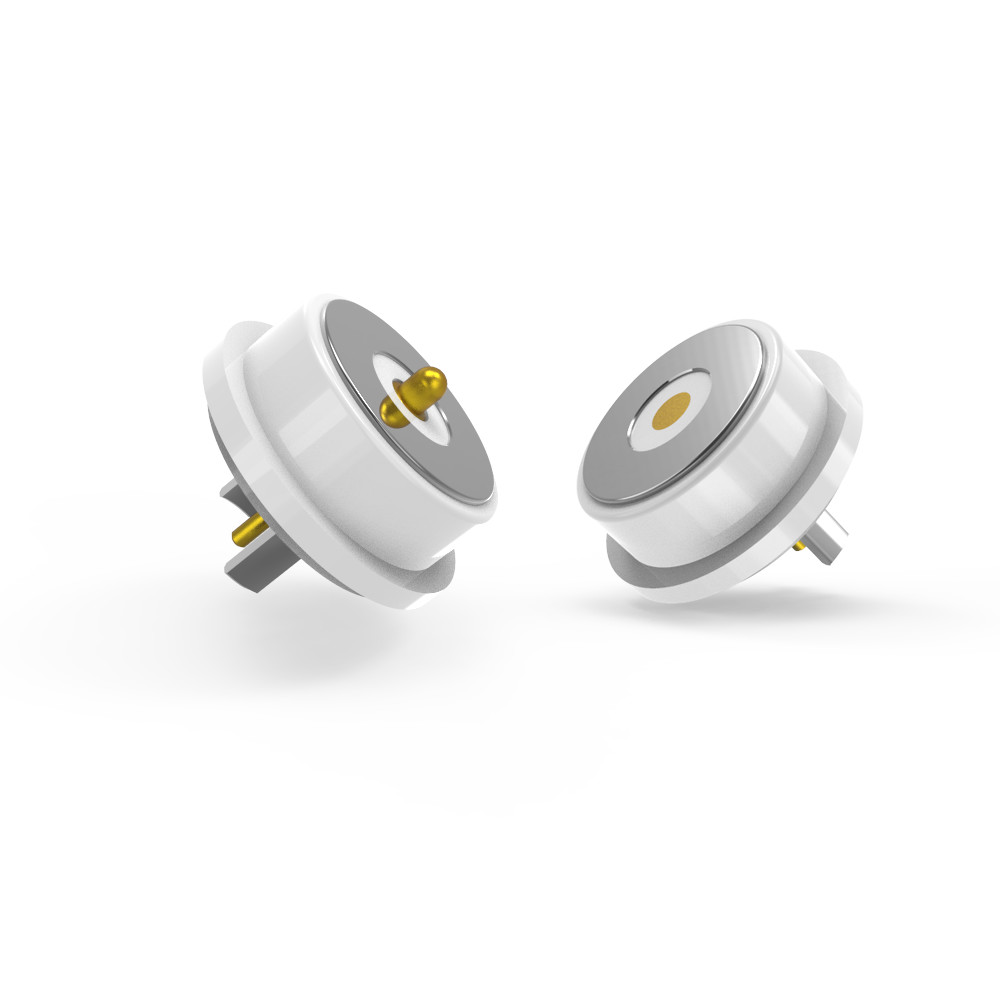

โปโก้ Pin Connector เพศชายและเพศหญิง สายเชื่อมแม่เหล็กกลมสีขาวกับ 8.0mm
1รายละเอียดของวัสดุ
.พลันเจอร์ & บาร์เรล:
วัสดุพื้นฐาน: ทองแดงไร้หมู (C6801)
การเคลือบ: ขั้นต่ํา 5μ" (ไมโครอินช) ทองคํา (Au) มากกว่า 60100μ" นิเคิล (Ni) สําหรับความทนทานต่อการกัดสนิมและการนําไฟ
.ฤดูใบไม้ผลิ
วัสดุ: สแตนเลส SUS 304
การเคลือบ: ทอง 1μ" (Au) สําหรับการนําไฟ
.บ้านพัก:
วัสดุ: สีขาว LCP (พอลิเมอร์คริสตัลเหลว) กับ 30% สายใยแก้ว (GF) วัด UL94 V-0 (ความอ่อนเพลิง)
.เปลือก:
วัสดุ: ทองแดงไร้鉛 (C6801) พร้อมการเคลือบ nickel (Ni)
.แม็กเนต:
วัสดุ: Neodymium Iron Boron (NdFeB) เกรด N52 (ความแข็งแกร่งทางแม่เหล็กสูง) พร้อม Nickel Plating
2รายละเอียดทางกล
.พลังสปริง: 60g ± 10g ในเวลาทํางาน 1.0mm (แรงผลักดัน)
.คันเต็ม: 1.2 มิลลิเมตร (ระยะทางทั้งหมด)
.อายุการใช้งานเครื่องจักร: ขั้นต่ํา 50,000 วงจร (ความทนทาน)
.อุปกรณ์ประกอบการ: อาจเป็นแม่เหล็ก (ผ่านแม่เหล็ก NdFeB) โดยมีระบบสปริง-สปริง
เครื่องไฟฟ้า:
โวลเตชั่น: 12 วอล
ปัจจุบัน:3.0A
ความต้านทานการติดต่อ: 50mΩMax (PIN)
การทดสอบ:
การทดสอบแบบเปิด/สั้น 100%
สอดคล้องกับ ROHS/REACH (ไม่มีสารอันตราย)
การทดสอบสเปรย์เกลือ: 48 ชั่วโมง (การรับรองความทนทานต่อการกัดกรอง)
คําอธิบายการใช้งานของผลิตภัณฑ์ ((ไม่จํากัดในด้านต่อไปนี้)):
1.พล็อก-อิน PCB board การปั่น
2. การปั้นและการปิดสายไฟหลังการปั่น
3ปลายการถ่ายทอดของแผ่นพีซีบีนั้นสามารถติดต่อได้
4. การพิมพ์แบบฉีดพิมพ์ของพิมพ์ที่สามารถฝังได้
5สายไฟสามารถเชื่อมต่อได้โดยตรง
ปารามิตรของเครื่องเชื่อมแม่เหล็กกลม:
|
ชื่อ |
เครื่องเชื่อมแม่เหล็กกลม |
|
กว้าง |
8.0 มม. |
|
ประเภท |
เพศชาย/หญิง |
|
ปิน |
2pin หรือตามต้องการ |
|
สี |
สีขาว |
|
โปโก้ปิน |
ไม่นํา C6801 |
|
ลาย |
SUS304 |
|
เปลือก |
ไม่นํา C6801 |
|
บ้านพัก |
สีขาว LCP+30%GFUL94 V-0 |
|
แม็กเนต |
NdFeB N52 การเคลือบ Ni |
|
ความแรงของสปริง |
60g±10g |
|
การทํางาน |
1.0 มม. |
|
หนองหญ้า |
1.2 มม. |
|
โวลเตชั่น |
12 วอล |
|
ปัจจุบัน |
3.0A |
|
ความต้านทานต่อการสัมผัส |
50mΩ แม็กซ์ (PIN) |
|
อุณหภูมิการทํางาน |
25°C ถึง +80°C |
|
การทดสอบสเปรย์เกลือ |
48H |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
การทดสอบเปิดและสั้น 100% |

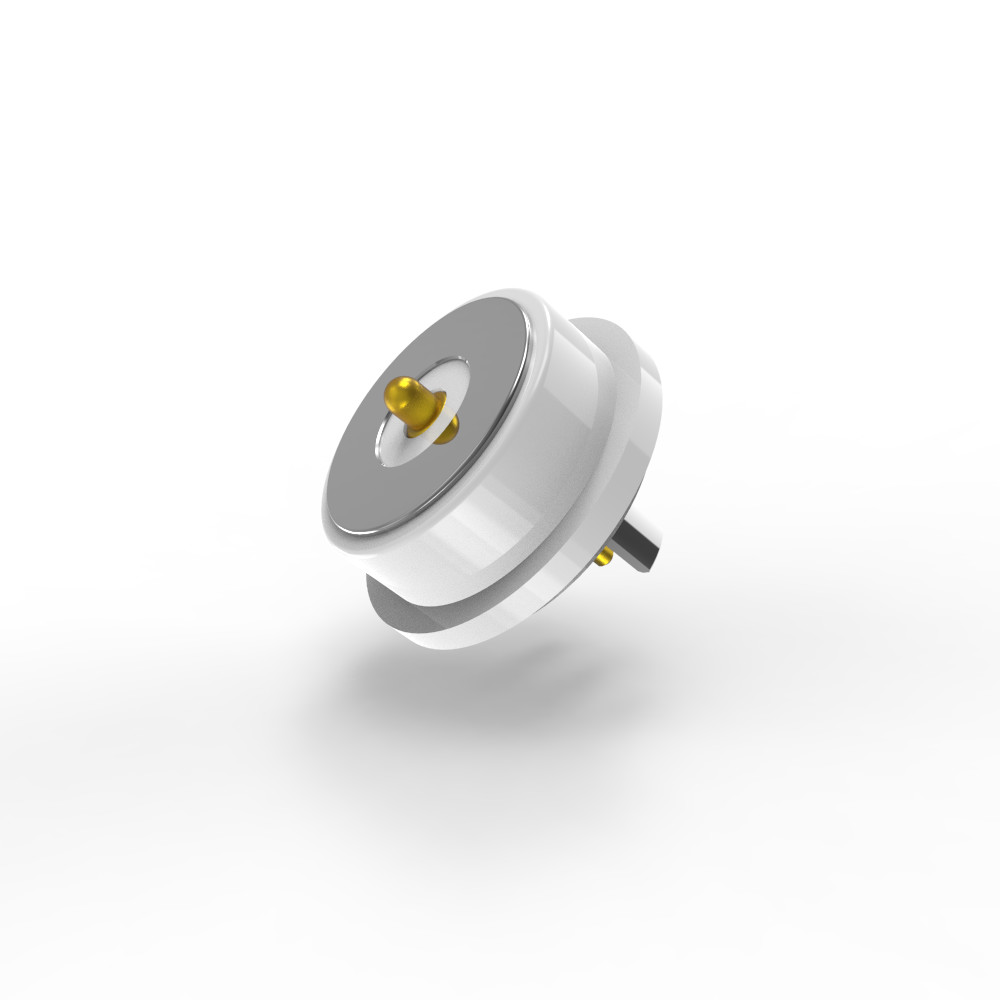

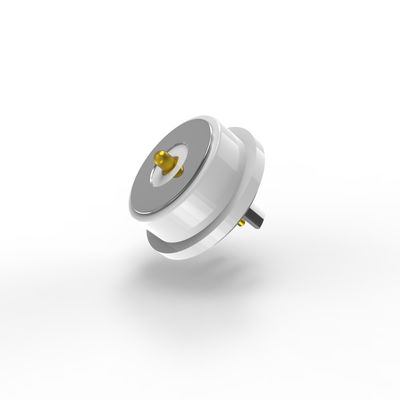

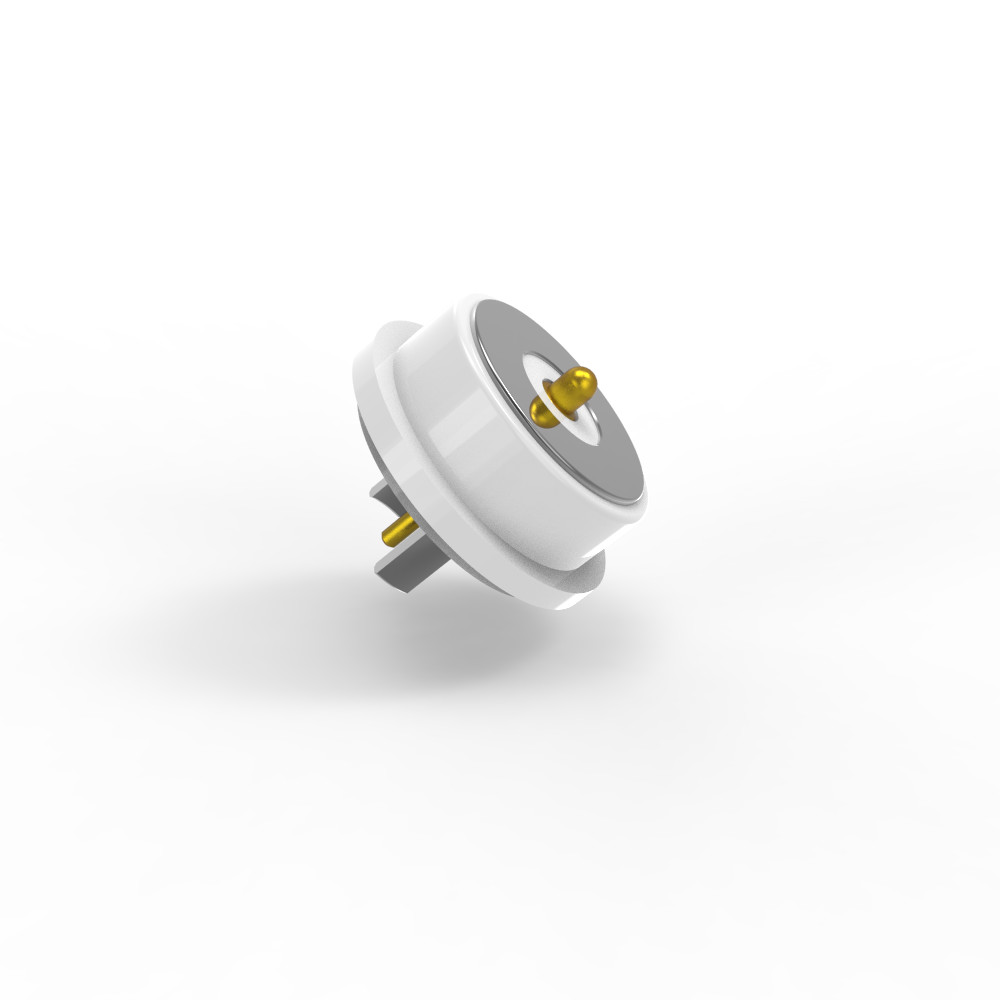

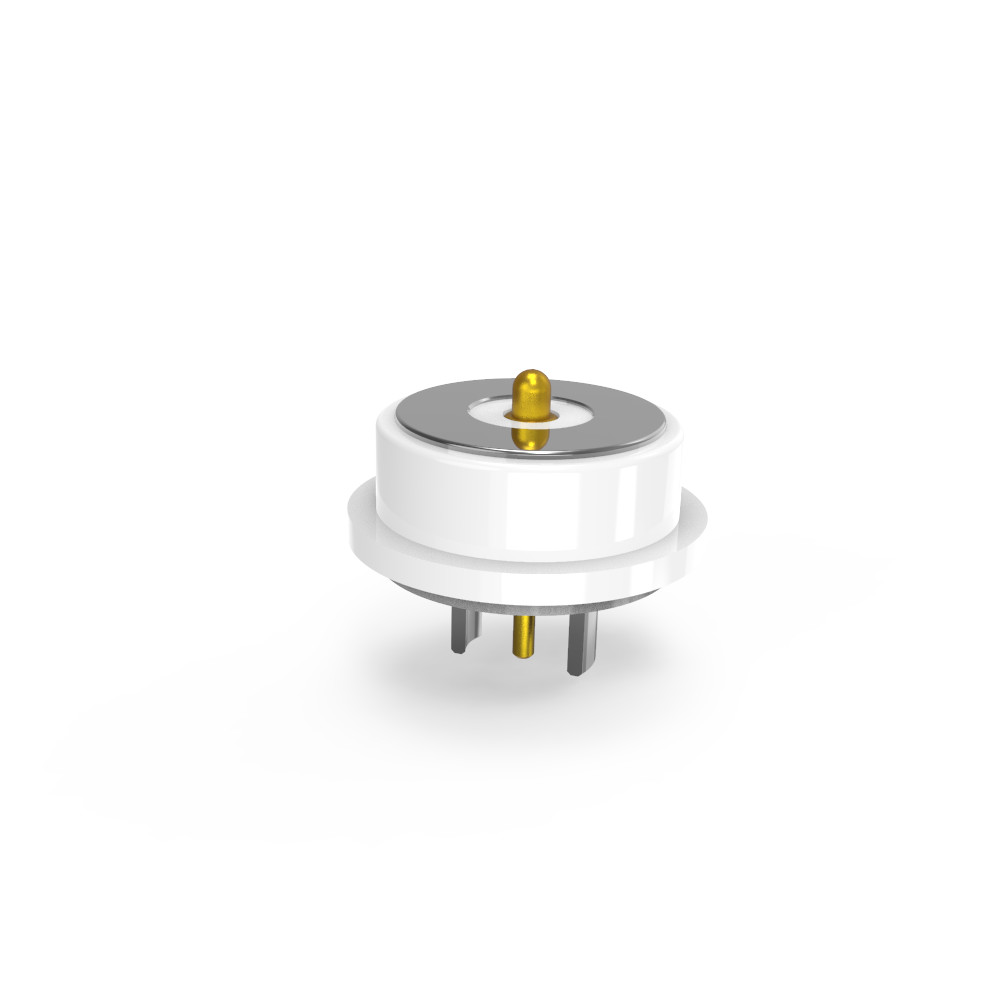

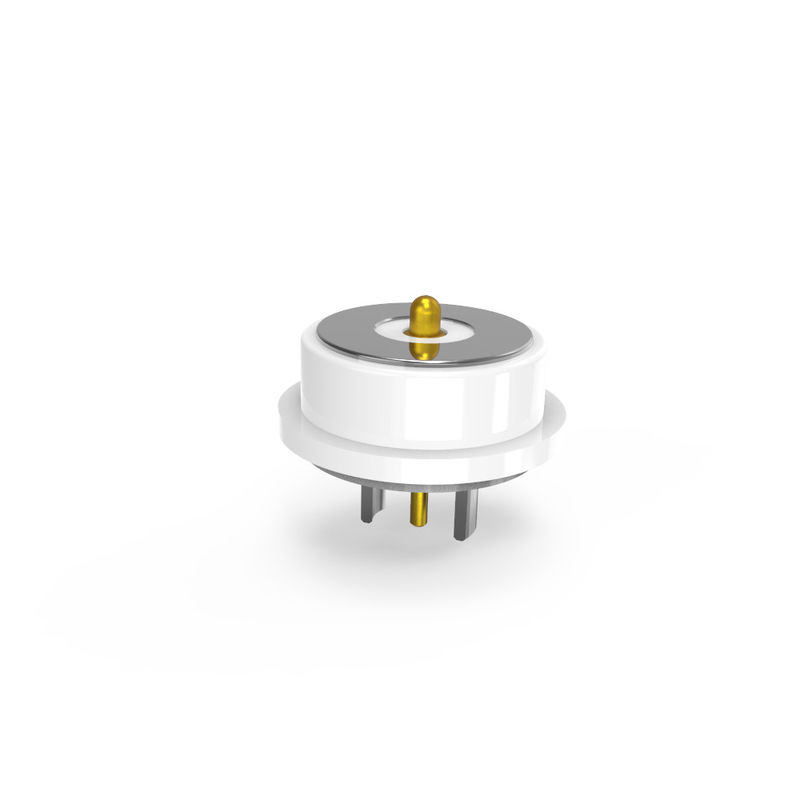

กลมชาย เครื่องเชื่อมแม่เหล็ก
กลม สายเชื่อมแม่เหล็กหญิง
แผนการ PCB ที่แนะนํา:
ความละเอียดการจัดวาง: ± 0.05mm
ข้อดีของเครื่องเชื่อมแม่เหล็ก:
1) ประสบการณ์การเชื่อมต่ออัตโนมัติการซับซ้อน การทํางานง่าย
2) ใช้อินเตอร์เฟียสแม่เหล็ก เพื่อเอาอุปกรณ์ออกได้ง่ายขึ้น
3) วงจรชีวิตสูง มันสนับสนุน 50,000-300,000 เวลาชีวิตการติดต่อใหม่;
4) มันง่ายที่จะปรับแต่งการออกแบบกันน้ํา, หญิงสามารถบรรลุฝุ่นกันและกันน้ํา (IP68);
5)รองรับกระแสไฟฟ้าสูง (3A-20A) ชาร์จเร็วขึ้น
6) อัตราการกัดสนองที่ดีมาก (48H-120H) ตอบสนองสภาพแวดล้อมที่รุนแรง
8) รูปแบบที่กําหนดเองเพื่อตอบสนองกับการสอดคล้องรูปแบบของสินค้า ปรับปรุงจุดขายสินค้า
9)การตั้งตําแหน่งแม่เหล็ก การใช้แม่เหล็กและโครงสร้างเพื่อการป้องกันวงจรคู่
แนวทาง ((มันมุ่งหน้าและเป็นมิตรกับผู้ใช้)
10) อินเตอร์เฟซขนาดที่ดีมาก สามารถบรรลุได้ ((Power Signal Video Audio Jack Etc);
11) เวลาการพัฒนาที่สั้น, ราคาต่ําหม้อสําหรับการปรับแต่ง;
12) ให้การส่งสัญญาณ RF สูงที่น่าเชื่อถือ เครื่องเชื่อมของเราคือ USB 20
การใช้งานของสินค้าเชื่อมเหล็ก:
● อุปกรณ์ ที่ สามารถ ใส่ ได้(นาฬิกาสมาร์ท, หูฟัง AR/VR)
● อุปกรณ์การแพทย์(การวินิจฉัยพกพา)
● อุตสาหกรรมไอโอที(เซ็นเซอร์โมดูล, โรบอติก)
● อิเล็กทรอนิกส์(แหล่งชาร์จแม่เหล็ก) ect..
ทําไม UPE จะเป็นคู่หูของคุณ?
●การสร้างต้นแบบอย่างรวดเร็ว: 3-5 วันสําหรับตัวอย่าง
●ประหยัด: ราคา MOQ ที่แข่งขัน
●การประกันคุณภาพ: การทดสอบอัตโนมัติ 100%
●การผลิตเทคโนโลยีสูงด้วยวิศวกรรมความแม่นยํา
●การควบคุมคุณภาพอย่างเป็นระบบสําหรับผลงานที่คง
วิธีการวางคําสั่งของสายเชื่อมแม่เหล็ก
*ระบุความต้องการของคุณ ((ประเภทของเชื่อม, จํานวนที่ต้องการ, ความต้องการที่กําหนดเอง, รายละเอียดทางเทคนิค)
*เจรจาราคาและเงื่อนไข (ส่วนลดจํานวนมากอาจใช้ได้)
* ยืนยันรายละเอียดการสั่งซื้อ (ชนิดเครื่องเชื่อม, ปริมาณ, การปรับแต่ง)
*ชําระเงิน (ผ่าน PayPal, โอนธนาคาร, หรือวิธีการที่ปลอดภัยอื่น ๆ)
*การส่งและการตรวจสอบคุณภาพ
*ติดตามสินค้า
*ตรวจสอบผลิตภัณฑ์เมื่อมาถึง เพื่อรับรองคุณภาพ
ระยะเวลาการจ่ายเงิน:T/T เงินฝาก 50% เงินเหลือ 50%
วิธีการชําระเงินT/T,PayPal,OCBC
เวลานําตัวอย่าง:ตัวอย่างคลังสินค้า 2-3 วันทํางาน/ตัวอย่างที่กําหนดเอง 5-7 วันทํางาน
ระยะเวลาการผลิต:10-15 วันทํางาน
สร้างเพื่อ:อเมริกา ยุโรป เอเชีย แอฟริกาใต้
ระยะเวลาการค้า:EXW
ส่งสินค้า:สายอากาศ ทะเล สายด่วน
บริการ:คุณภาพสูงกับราคาที่เหมาะสม บริการ OEM ขนาดพิเศษ, สี, การออกแบบ
