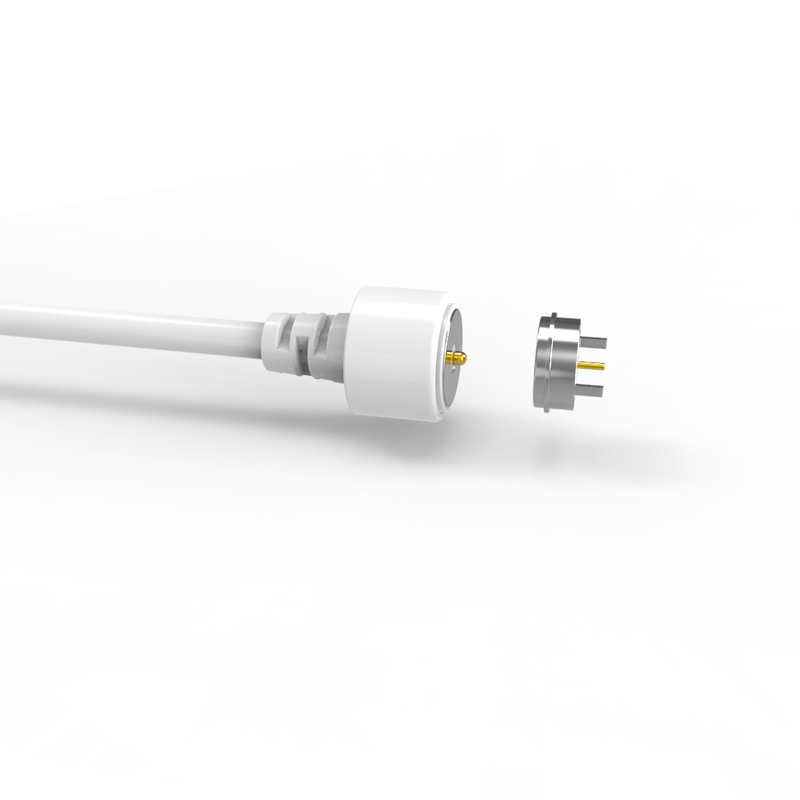

ขั้วต่อสายไฟแม่เหล็ก DC แบบกำหนดเองสำหรับอุปกรณ์ทางการแพทย์

ขั้วต่อสายไฟแม่เหล็ก DC แบบกำหนดเองสำหรับอุปกรณ์ทางการแพทย์ ขั้วต่อสายไฟแม่เหล็กมีข้อดีคือการดูดซับอัตโนมัติ ใช้งานง่าย หมุด Pogo มีการนำไฟฟ้าที่ดี ไม่กัดกร่อนง่ายในสภาพแวดล้อมที่รุนแรง

UPE เป็นผู้ผลิตขั้วต่อแม่เหล็กและขั้วต่อสายไฟแม่เหล็กระดับมืออาชีพ
เรามีนักออกแบบมืออาชีพของเราเองเพื่อตอบสนองความต้องการของคุณและให้บริการปรับแต่งขั้วต่อแม่เหล็ก สามารถออกแบบผลิตภัณฑ์และโซลูชันขั้วต่อหมุด pogo แม่เหล็กที่แตกต่างกันได้ตามความต้องการของลูกค้าที่แตกต่างกัน

เรามุ่งมั่นที่จะนำเสนอผลิตภัณฑ์ที่ปลอดภัย น่าเชื่อถือ และมีคุณภาพสูง ซึ่งเกินความคาดหวังของลูกค้า

คุณภาพ ความซื่อสัตย์ และบริการที่เป็นเลิศคือหลักการสำคัญที่เรายึดมั่น เราหวังเป็นอย่างยิ่งว่าจะได้ร่วมมือกับพันธมิตรมากขึ้นเพื่อเติบโตและประสบความสำเร็จไปด้วยกัน

ขั้วต่อสายไฟแม่เหล็กตัวผู้:

...วัสดุ:
หมุด Pogo: ทองเหลือง (ชุบ Plunger & Barrel 5U" ขั้นต่ำ Au over 60~100U"Ni);
ตัวเรือน: White LCP+30%GF UL94 V-0;
แม่เหล็ก: NdFeB N52 ชุบ Ni;
สายเคเบิล: White OD 3.5*2C(TC65*0.08),
แจ็คเก็ตลวด: White TPE 80A .
แจ็คเก็ตขั้วต่อ: White TPE 80A..
...กลไก:
แรงสปริง: 70g±20g, ที่ 1.0mm working storke.
Full storke:1.2mm.
อายุการใช้งานทางกล: 10000cycle Min..
...ไฟฟ้า:
แรงดันไฟฟ้า: 12 V.
กระแสไฟ: 3A.
ความต้านทานหน้าสัมผัส: 50mΩMax (PIN).
ทดสอบเปิดและลัดวงจร 100%
...ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
...การทดสอบสเปรย์เกลือ: 48 H.

ขั้วต่อแม่เหล็กตัวเมีย:

..วัสดุ:
PINr: ปราศจากสารตะกั่ว C6801, ชุบ 5U" ขั้นต่ำ Au over 60~100U"Ni;
ตัวเรือน: White LCP+30%GF UL94 V-0 ;
เปลือก: ปราศจากสารตะกั่ว C6801 ชุบ Ni;
แม่เหล็ก: NdFeB N52 ชุบ Ni
....ไฟฟ้า:
แรงดันไฟฟ้า: 12.0 V.
กระแสไฟ: 3.0A.
ความต้านทานหน้าสัมผัส: 50mΩMax (PIN).
ทดสอบเปิดและลัดวงจร 100%
...ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
...การทดสอบสเปรย์เกลือ: 48H.
… คำอธิบายการใช้งานผลิตภัณฑ์ (ไม่จำกัดเฉพาะสิ่งต่อไปนี้):
1. บอร์ด PCB แบบเชื่อมปลั๊กอิน;
2. การขึ้นรูปและห่อหุ้มหลังจากเชื่อมสายไฟ;
3. สามารถเพิ่มขั้วต่อการถ่ายโอนของบอร์ด PCB นั้นได้;
4. การฉีดขึ้นรูป Mlding ของแม่พิมพ์แบบฝัง;
5. สามารถพันธะสายไฟได้โดยตรง

 ข้อควรระวัง:
1. แม่เหล็กใช้วัสดุ NdFeB สามารถรักษาแรงแม่เหล็กได้ตลอดไป (ยกเว้นอุณหภูมิสูง แตก การเชื่อมต่อขั้วเดียวกัน)

2. แม่เหล็กมีสนามแม่เหล็ก

3. สามารถออกแบบการป้องกันไฟฟ้าลัดวงจรได้

ขั้วต่อแม่เหล็กทำงานอย่างไร?

.ทั้งสองด้านเชื่อมต่อกันด้วยแม่เหล็กเมื่อวางใกล้กัน
.ไฟที่ด้านหลังของปลั๊กแสดงว่ากำลังไฟไหล
.เมื่อดึงด้านข้างออกจากกัน การไหลของพลังงานจะหยุดลงทันที
.หลีกเลี่ยงไฟฟ้าลัดวงจรเนื่องจากขั้วต่อผลักกัน และหากดึงดูดกัน จะอยู่บนส่วนที่เป็นฉนวน (เนื่องจากขั้วต่อทั้งสองปล่อยขั้วแม่เหล็กเดียวกัน)

พารามิเตอร์ขั้วต่อสายเคเบิลแม่เหล็ก 2Pin แบบวงกลม:

แบบร่างทางเทคนิคของขั้วต่อสายเคเบิลแม่เหล็กตัวผู้ 2Pin แบบวงกลม

แบบร่างทางเทคนิคของขั้วต่อแม่เหล็กตัวเมีย 2Pin แบบวงกลม

Reแนะนำเลย์เอาต์ pcb

ข้อดีของขั้วต่อแม่เหล็ก:

1) ประสบการณ์การดูดซับอัตโนมัติที่เชื่อมต่อ ใช้งานง่าย;

2) ใช้อินเทอร์เฟซแม่เหล็กเพื่อถอดอุปกรณ์ออกได้ง่ายขึ้น

3) รอบการทำงานสูง รองรับอายุการใช้งานซ้ำ 50,000-300,000 ครั้ง;

4) ง่ายต่อการออกแบบกันน้ำแบบกำหนดเอง ตัวเมียสามารถกันฝุ่นและกันน้ำได้ (IP68);

5) รองรับกระแสไฟสูง (3A-20A) ชาร์จไฟได้เร็วขึ้น;

6) อัตราการกัดกร่อนที่ดีเยี่ยม (48H-120H) ตอบสนองต่อสภาพแวดล้อมที่รุนแรง；

7) รูปร่างที่ปรับแต่งเพื่อให้เข้ากับรูปร่างผลิตภัณฑ์ ปรับปรุงจุดขายผลิตภัณฑ์;

8) การวางตำแหน่งแม่เหล็ก การใช้แม่เหล็กและโครงสร้างเพื่อป้องกันวงจรคู่เพื่อให้แตกต่างทิศทาง (เน้นผู้ใช้และใช้งานง่าย)

9) อินเทอร์เฟซที่ปรับขนาดได้ดีเยี่ยม สามารถทำได้ (Power Signal Video Audio Jack ฯลฯ);

10) ระยะเวลาการพัฒนาสั้น แม่พิมพ์ต้นทุนต่ำสำหรับการปรับแต่ง;

11) ให้การส่งสัญญาณ RF ที่เชื่อถือได้สูง ขั้วต่อของเราคือ USB 2.0

พื้นที่ใช้งานผลิตภัณฑ์ ได้แก่:

1.อุปกรณ์สวมใส่ได้ อุปกรณ์ระบุตำแหน่งอัจฉริยะ สายรัดข้อมืออัจฉริยะสำหรับเด็ก นาฬิกาอัจฉริยะ โทรศัพท์มือถือแบบสวมใส่ได้ ชุดหูฟังบลูทูธ ฯลฯ) สายเคเบิลข้อมูล สายชาร์จ การเชื่อมต่อปลายสายไฟแม่เหล็ก

2. อุปกรณ์ทางการแพทย์ อุปกรณ์ไร้สาย อุปกรณ์สื่อสารข้อมูล อุปกรณ์โทรคมนาคม อุปกรณ์อัตโนมัติและอุตสาหกรรม อุปกรณ์ภาพและเสียง

3. การบิน อิเล็กทรอนิกส์การบินและอวกาศ การสื่อสารทางทหาร

4. ยานยนต์ การนำทางในรถยนต์ อุปกรณ์ทดสอบและวัด

5. อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค (โทรศัพท์มือถือ แท็บเล็ต ชุดหูฟังบลูทูธ กล้อง นาฬิกา ผลิตภัณฑ์อิเล็กทรอนิกส์สำหรับผู้บริโภคแบบพกพา และสาขาอิเล็กทรอนิกส์อื่นๆ อีกมากมาย)

ทำไมลูกค้าถึงเลือก UNION?

1. บริการปรับแต่งแบบมืออาชีพ

สามารถออกแบบผลิตภัณฑ์และโซลูชันที่แตกต่างกันได้ตามความต้องการของลูกค้าที่แตกต่างกัน

2. ความสามารถในการผลิตตัวอย่างที่รวดเร็ว

ตัวอย่างผลิตภัณฑ์มาตรฐาน 2-3 วัน ตัวอย่างแบบกำหนดเองใหม่ 7 วันทำการ ผลิตภัณฑ์เปิดแม่พิมพ์ 12 วัน

3. ระบบควบคุมคุณภาพที่เข้มงวด

แนวคิดเรื่องคุณภาพต้องมาก่อนตลอดกระบวนการผลิตและการตรวจสอบ และควบคุมแต่ละกระบวนการอย่างเคร่งครัดเพื่อให้มั่นใจในคุณภาพที่ลูกค้าพึงพอใจ

4. การประมวลผลด้วยส่วนประกอบนำเข้า

เพลาเข็มจำนวนเล็กน้อยถูกกลึงจากเครื่องกลึงความแม่นยำนำเข้า
และเพลาเข็มส่วนใหญ่ทำจากแสตมป์เย็นนำเข้าเพื่อความเสถียรที่สูงขึ้น

5. อุปกรณ์ทดสอบความแม่นยำสูง

ให้การทดสอบที่แม่นยำและแม่นยำเพื่อปรับปรุงคุณภาพผลิตภัณฑ์อย่างต่อเนื่อง

6. ขั้นตอนการควบคุมต้นทุนที่สมเหตุสมผล

ประหยัดต้นทุน กำจัดของเสีย ปรับปรุงกระบวนการ และเน้นความสามารถในการแข่งขันด้านต้นทุน

7. มาตรฐานด้านสิ่งแวดล้อมของผลิตภัณฑ์

ผลิตภัณฑ์เป็นไปตามมาตรฐาน EU ROHS และเป็นไปตามฮาโลเจน

วิธีการสั่งซื้อขั้วต่อสายเคเบิลแม่เหล็กจาก UPE

ขั้นตอนที่ 1: ส่งความต้องการของคุณ
ระบุรายละเอียดสำคัญเหล่านี้:

✅ประเภทขั้วต่อ: เช่น ชาร์จไฟเท่านั้น, ข้อมูล+พลังงาน (USB-C/HDMI), หมุด Pogo, ไฮบริด

✅ปริมาณ: ปริมาณต่อปีโดยประมาณ (เช่น 50K หน่วย/ปี)

✅ความต้องการในการปรับแต่ง:
.รูปร่าง/ขนาด (เช่น วงกลม Ø5 มม. มุมฉาก)
.พิกัดกระแสไฟ (เช่น การชาร์จเร็ว 8A)

.ระดับ IP (เช่น กันน้ำ IPX8)

.ประเภทสัญญาณ (เช่น USB 2.0 + พลังงาน 12V)
สุนทรียศาสตร์ (สี แบรนด์ การตกแต่งพื้นผิว)

✅ข้อมูลจำเพาะทางเทคนิค: แรงดันไฟฟ้าในการทำงาน รอบการผสมพันธุ์ ช่วงอุณหภูมิในการทำงาน

ขั้นตอนที่ 2: ใบเสนอราคาและข้อตกลง
UPE ให้:
.ราคาต่อหน่วย (ส่วนลดปริมาณสำหรับคำสั่งซื้อ 5K+)
.ระยะเวลาดำเนินการ (การสร้างต้นแบบ + การผลิตจำนวนมาก)
.เงื่อนไขการชำระเงิน (เช่น เงินมัดจำ 50% 50% ก่อนการจัดส่ง)

สรุป: MOQ, กำหนดการจัดส่ง, บรรจุภัณฑ์

ขั้นตอนที่ 3: ยืนยันคำสั่งซื้อและชำระเงิน
ลงนามใน PO หรือข้อตกลงการสั่งซื้ออย่างเป็นทางการ

ชำระเงินอย่างปลอดภัยผ่าน:
.การโอนเงินผ่านธนาคาร (SWIFT/TT)
.PayPal
.Letter of Credit (สำหรับการสั่งซื้อจำนวนมาก)

ขั้นตอนที่ 4: การผลิตและการจัดส่ง
✅การสร้างต้นแบบ: 5-7 วัน (การอนุมัติตัวอย่างก่อนการผลิตจำนวนมาก)

✅การผลิตจำนวนมาก: 15-20 วัน (การปรับขนาดที่ยืดหยุ่น)

การส่งสินค้า:
.EXW
.โลจิสติกส์ที่ติดตามได้ (DHL, FedEx, การขนส่งทางทะเล)

ขั้นตอนที่ 5: การประกันคุณภาพ
✅ก่อนการจัดส่ง: UPE ให้รายงาน QC (การทดสอบ IP การตรวจสอบความต่อเนื่อง)

✅หลังการจัดส่ง: ตรวจสอบ:
.ความแม่นยำของมิติ
.ประสิทธิภาพสัญญาณ/พลังงาน
.ความสม่ำเสมอในการตกแต่ง

เงื่อนไขการชำระเงิน:

เงินมัดจำ 50% (ชำระล่วงหน้า): ครอบคลุมต้นทุนการผลิต (วัสดุ แรงงาน)

ยอดคงเหลือ 50% (ชำระก่อนการจัดส่ง): รับประกันการควบคุมคุณภาพและความมุ่งมั่นจากทั้งสองฝ่าย

วิธีการชำระเงิน:

T/T (การโอนเงินผ่านธนาคาร),PayPal ,OCBC Bank

คำแนะนำ:

ใช้ PayPal สำหรับตัวอย่าง (ปลอดภัยกว่า)

ใช้ T/T สำหรับการสั่งซื้อจำนวนมาก (ค่าธรรมเนียมต่ำกว่า)
