| Place of Origin: | China |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9002 |
| Model Number: | VID2600B/VIC3350B |
| เอกสาร: | VID2600B.pdf |
| Minimum Order Quantity: | 5000 |
| ราคา: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |

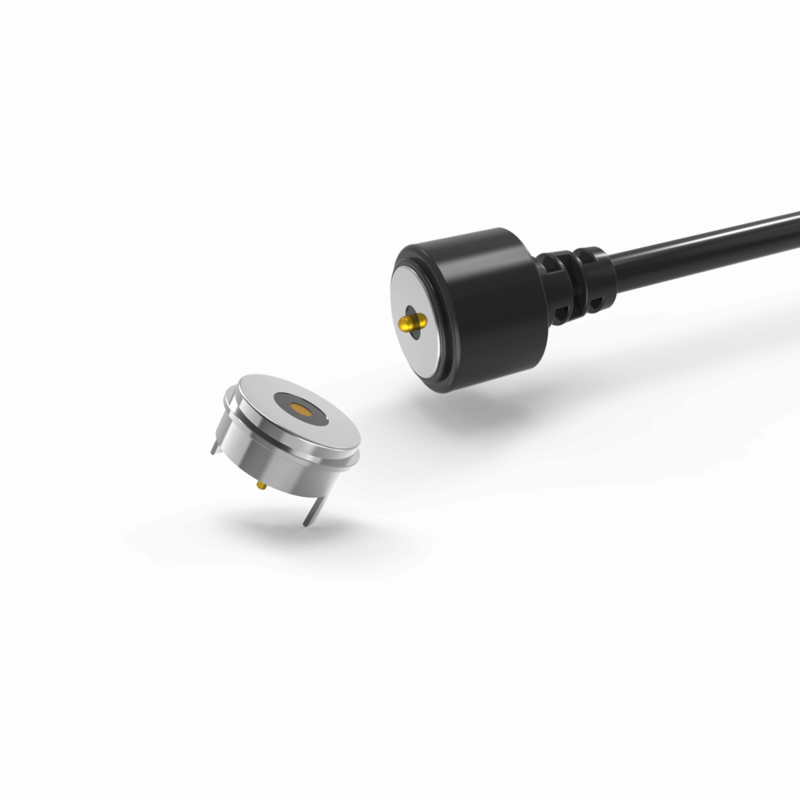

| Name: | Magnetic Cable Connector | Dia.: | 10.0mm |
|---|---|---|---|
| Material: | TPE,NdFeB N52,Lead-free C6801,HTN | Spring force: | 70g±20g |
| Working storke: | 1.0mm | Current: | 3A |
| Volatge: | 12V | Cable lenght: | 1000mm |
| Color: | Black | Salt spray test: | 48H |
| Mechanical life: | 10000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |
ขั้วต่อสายเคเบิลแม่เหล็กคุณภาพสูงสำหรับเครื่องใช้ในบ้านขั้วต่อสายเคเบิลแม่เหล็กมีข้อได้เปรียบของการดูดซับอัตโนมัติง่ายต่อการทำงาน พิน pogo มีค่าไฟฟ้าที่ดีไม่สึกกร่อนในสภาพแวดล้อมที่รุนแรง
UPE เป็นผู้ผลิตตัวเชื่อมต่อแม่เหล็กที่กำหนดเองการออกแบบของเราตอบสนองความต้องการของลูกค้าที่แตกต่างกันเสมอขั้วต่อแม่เหล็กใช้กันอย่างแพร่หลายสำหรับอุปกรณ์ทางการแพทย์อุปกรณ์ไร้สายอุปกรณ์อัจฉริยะและบ้านอัจฉริยะอุปกรณ์สื่อสารข้อมูลอุปกรณ์โทรคมนาคมระบบอัตโนมัติและอุปกรณ์อุตสาหกรรมอุปกรณ์ภาพเสียงและอื่น ๆ
UPE ติดตั้งเทคโนโลยีขั้นสูงและเทคนิคการผลิตที่ทันสมัย เราได้รับการรับรอง ISO9001 และ ISO14001 เพื่อให้มั่นใจว่าผลิตภัณฑ์ทั้งหมดของเราปฏิบัติตามมาตรฐานด้านสิ่งแวดล้อมของสหภาพยุโรป ROHS
เพื่อรับประกันคุณภาพที่เหนือกว่าเราจัดหาวัตถุดิบที่สำคัญจากไต้หวันและญี่ปุ่น ด้วยความเชี่ยวชาญด้านการผลิตหลายปี
ระบบการจัดการที่มีความคล่องตัวและทีมงานมืออาชีพที่มีประสบการณ์และมีประสบการณ์เราส่งมอบส่วนประกอบอิเล็กทรอนิกส์ที่มีประสิทธิภาพสูงในราคาที่แข่งขันได้
ขั้วต่อสายเคเบิลแม่เหล็กชาย:
...วัสดุ:
Pogo Pin: ทองเหลือง (Plunger & Barrel Plating 5U "Min Au มากกว่า 60 ~ 100U" Ni);
ที่อยู่อาศัย: Black HTN+30%GF UL94 V-0;
แม่เหล็ก: NDFEB N52 PLATING NI;
สายเคเบิล: Black OD 3.5*2C (TC65*0.08)
แจ็คเก็ตลวด: สีดำ TPE 80A
แจ็คเก็ตตัวเชื่อมต่อ: สีดำ TPE 80A ..
... เครื่องกล:
Spring Force: 70G ± 20G ที่ Storke ทำงาน 1.0 มม.
Full Storke: 1.2 มม.
อายุการใช้งานเครื่องกล: 10000cycle min ..
... ไฟฟ้า:
แรงดันไฟฟ้า: 12 V.
ปัจจุบัน: 3a.
ความต้านทานการติดต่อ: 50mΩmax (PIN)
เปิด 100% และทดสอบสั้น ๆ
... Rohs หรือเข้าถึงผลิตภัณฑ์ที่สอดคล้อง
... การทดสอบสเปรย์เกลือ: 48 H.
ขั้วต่อแม่เหล็กหญิง:
..วัสดุ :
PINR: C6801 ที่ปราศจากตะกั่ว, ชุบ 5U "ขั้นต่ำ au มากกว่า 60 ~ 100U" ni;
ที่อยู่อาศัย: Black HTN+30%GF UL94 V-0;
เชลล์: การชุบ C6801 แบบตะกั่วฟรี Ni;
แม่เหล็ก: NDFEB N52 PLATING NI
.... ไฟฟ้า:
แรงดันไฟฟ้า: 12.0 V.
ปัจจุบัน: 3.0a
ความต้านทานการติดต่อ: 50mΩmax (PIN)
เปิด 100% และทดสอบสั้น ๆ
... ผลิตภัณฑ์ Rohs หรือ Reachcompliant
... การทดสอบสเปรย์เกลือ: 48H
…คำอธิบายแอปพลิเคชันผลิตภัณฑ์ (ไม่ จำกัด เฉพาะสิ่งต่อไปนี้):
1. การเชื่อมในบอร์ด PCB เชื่อม;
2. การจัดรูปแบบและการห่อหุ้มหลังจากสายเชื่อม
3.A เทอร์มินัลถ่ายโอนของบอร์ด PCB นั้นสามารถเพิ่มได้
4. การฉีดขึ้นรูปการฉีดของแม่พิมพ์ที่ฝังได้
5. สายสามารถผูกมัดโดยตรง
ความสนใจ:
1. แม่เหล็กใช้วัสดุ NDFEB สามารถรักษาแรงแม่เหล็กได้ตลอดไป (ยกเว้นอุณหภูมิสูงแตกการเชื่อมต่อเสาเดียวกัน)
2. แม่เหล็กมีสัญญาณรบกวนสนามแม่เหล็ก
3. การออกแบบการป้องกันลัดวงจรออกแบบ
ตัวเชื่อมต่อแม่เหล็กทำงานอย่างไร?
. ทั้งสองข้างเชื่อมต่อแม่เหล็กเมื่ออยู่ในบริเวณใกล้เคียงกัน
. ไลท์ที่ด้านหลังของปลั๊กบ่งชี้ว่ากำลังไหล
. เมื่อด้านข้างถูกดึงออกจากกันการไหลของพลังงานจะหยุดทันที
. พวกเขาหลีกเลี่ยงการลัดวงจรขณะที่ตัวเชื่อมต่อขับไล่ซึ่งกันและกันและหากพวกมันดึงดูดมันอยู่ในชิ้นส่วนที่หุ้มฉนวน
พารามิเตอร์สายเคเบิลแม่เหล็ก 2pin แบบวงกลม: พารามิเตอร์:
|
ชื่อ |
ขั้วต่อสายแม่เหล็ก |
|
เส้นผ่าศูนย์กลาง |
10.0 มม. |
|
พิมพ์ |
ชาย/หญิง |
|
เข็มหมุด |
2pin |
|
ลวด |
tpe |
|
ความยาวสายเคเบิล |
1,000 ± 20 มม. |
|
สี |
สีดำ |
|
pogo pin/turningparts |
C6801 ปราศจากตะกั่ว |
|
เปลือก |
C6801 ปราศจากตะกั่ว |
|
แม่เหล็ก |
n52 ndfeb plating ni 15-20um |
|
ที่อยู่อาศัย
|
Black HTN UL94V-0 |
|
แรงสปริง |
70G ± 20G ที่ 1.0mm ทำงาน storke |
|
เต็มคนอื่น ๆ |
1.2 มม. |
|
ชีวิตเชิงกล |
10000 รอบขั้นต่ำ .. |
|
ปัจจุบัน |
3อมตะ |
|
แรงดันไฟฟ้า |
DC 12V |
|
การต่อต้านการติดต่อ |
50mΩสูงสุด (พิน) |
|
อุณหภูมิการทำงาน |
-25 ℃ถึง +80 ℃ |
|
ทดสอบสเปรย์เกลือ |
48H |
|
การรับรอง |
Rohs หรือผลิตภัณฑ์ที่สอดคล้อง |
|
ทดสอบ |
เปิด 100% และทดสอบสั้น ๆ |
การวาดภาพทางเทคนิคสายเคเบิลแม่เหล็กชายแม่เหล็ก 2pin แบบวงกลม
การวาดภาพทางเทคนิคของขั้วต่อแม่เหล็กหญิง 2pin
อีกครั้งเค้าโครง PCB ที่ได้รับการยกย่อง
ข้อดีของตัวเชื่อมต่อแม่เหล็ก:
1) ประสบการณ์การเชื่อมต่อการดูดซับอัตโนมัติ ใช้งานง่าย
2) ใช้อินเทอร์เฟซแม่เหล็กเพื่อลบอุปกรณ์ได้ง่ายขึ้น
3) วงจรชีวิตสูง รองรับ 50,000-300,000 reattachment Life Times;
4) มันง่ายต่อการออกแบบกันน้ำที่กำหนดเองผู้หญิงสามารถกันน้ำได้และกันน้ำ (IP68);
5) รองรับกระแสสูง (3A-20A), การชาร์จเร็วขึ้น;
6) คะแนนการกัดกร่อนที่ยอดเยี่ยม (48H-120H) ตรงตามสภาพแวดล้อมที่รุนแรง；
7) รูปร่างที่ปรับแต่งให้ตรงกับการจับคู่รูปร่างของผลิตภัณฑ์ปรับปรุงจุดขายผลิตภัณฑ์;
8) การวางตำแหน่งแม่เหล็กการใช้แม่เหล็กและโครงสร้างในการป้องกันวงจรคู่ทิศทาง (เป็นผู้ใช้ที่มุ่งเน้นและใช้งานง่าย)
9) อินเทอร์เฟซความสามารถในการปรับขนาดที่ยอดเยี่ยมสามารถทำได้ (แจ็คเสียงวิดีโอสัญญาณไฟ ฯลฯ );
10) เวลาในการพัฒนานั้นสั้นแม่พิมพ์ต้นทุนต่ำสำหรับการปรับแต่ง;
11) ให้การส่งสัญญาณ RF สูงที่เชื่อถือได้ ตัวเชื่อมต่อของเราคือ USB 2.0
พื้นที่แอปพลิเคชันผลิตภัณฑ์คือ:
1-อุปกรณ์ที่สวมใส่ได้, อุปกรณ์ตำแหน่งอัจฉริยะ, สายรัดข้อมืออัจฉริยะของเด็ก, นาฬิกาอัจฉริยะ, โทรศัพท์มือถือที่สวมใส่ได้, ชุดหูฟังบลูทู ธ ฯลฯ ) สายเคเบิลข้อมูลสายเคเบิลชาร์จ
2. อุปกรณ์การแพทย์, อุปกรณ์ไร้สาย, อุปกรณ์สื่อสารข้อมูล, อุปกรณ์โทรคมนาคม, ระบบอัตโนมัติและอุปกรณ์อุตสาหกรรม, อุปกรณ์ภาพและเสียง
3. การบิน, การบินและอวกาศอิเล็กทรอนิกส์, การสื่อสารทางทหาร
4.Automotive, การนำทางรถยนต์, อุปกรณ์ทดสอบและการวัด
5. -Consumer Electronics (โทรศัพท์มือถือ, คอมพิวเตอร์แท็บเล็ต, ชุดหูฟังบลูทู ธ , กล้อง, นาฬิกา, ผลิตภัณฑ์อิเล็กทรอนิกส์ผู้บริโภคแบบพกพาและฟิลด์อิเล็กทรอนิกส์อื่น ๆ อีกมากมาย)
ทำไมลูกค้าถึงเลือก UPE?
1. บริการปรับแต่งมืออาชีพ
2. ความสามารถในการผลิตตัวอย่างที่รวดเร็ว
3. ระบบควบคุมคุณภาพที่เข้มงวด
4. การประมวลผลด้วยส่วนประกอบที่นำเข้า
5. อุปกรณ์ทดสอบความแม่นยำสูง
6. ขั้นตอนการควบคุมต้นทุนที่สมเหตุสมผล
7. มาตรฐานสิ่งแวดล้อมของผลิตภัณฑ์
วิธีการสั่งซื้อขั้วต่อสายแม่เหล็กจาก UPE
ขั้นตอนที่ 1: ส่งความต้องการของคุณ
ให้รายละเอียดสำคัญเหล่านี้:
ประเภทตัวเชื่อมต่อ: เช่นการชาร์จอย่างเดียว, ข้อมูล+พลังงาน (USB-C/HDMI), POGO PIN, ไฮบริด
ปริมาณ: ปริมาตรรายปีโดยประมาณ (เช่นหน่วย 50k/ปี)
ความต้องการในการปรับแต่ง:
. shape/size (เช่นวงกลมØ5mm, มุมขวา)
. คะแนนปัจจุบัน (เช่น 8A การชาร์จเร็ว)
.IP คะแนน (เช่นกันน้ำ IPX8)
.signal ประเภท (เช่น USB 2.0 + 12V กำลัง)
สุนทรียศาสตร์ (สีการสร้างแบรนด์พื้นผิวเสร็จสิ้น)
รายละเอียดทางเทคนิค: แรงดันไฟฟ้าวงจรการผสมพันธุ์ช่วงอุณหภูมิการทำงาน
ขั้นตอนที่ 2: ใบเสนอราคาและข้อตกลง
upe ให้:
.unit การกำหนดราคา (ส่วนลดปริมาณสำหรับ 5K+ คำสั่งซื้อ)
. LEAD TIME (Prototyping + Mass Production)
. เงื่อนไขการชำระเงิน (เช่นเงินฝาก 50%, 50% pre-shipment)
เสร็จสิ้น: MOQ, กำหนดการจัดส่ง, บรรจุภัณฑ์
ขั้นตอนที่ 3: ยืนยันคำสั่งซื้อและชำระเงิน
ลงนามในข้อตกลง PO หรือคำสั่งซื้ออย่างเป็นทางการ
จ่ายอย่างปลอดภัยผ่าน:
.Bank Transfer (Swift/TT)
.paypal
. Letter of Credit (สำหรับคำสั่งซื้อจำนวนมาก)
ขั้นตอนที่ 4: การผลิตและการจัดส่ง
การสร้างต้นแบบ: 5-7 วัน (การอนุมัติตัวอย่างก่อนการผลิตจำนวนมาก)
การผลิตจำนวนมาก: 15-20 วัน (การปรับขนาดที่ยืดหยุ่น)
การส่งสินค้า:
.exw
. logistics ที่ติดตามได้ (DHL, FedEx, Sea Freight)
ขั้นตอนที่ 5: การประกันคุณภาพ
การจัดส่งล่วงหน้า: UPE ให้รายงาน QC (การทดสอบ IP, การตรวจสอบความต่อเนื่อง)
โพสต์-ส่ง: ตรวจสอบ:
. ความแม่นยำในมิติ
.Signal/Power Performance
.Finish Constence
ระยะเวลาการชำระเงิน:
เงินฝาก 50% (จ่ายล่วงหน้า): ครอบคลุมต้นทุนการผลิต (วัสดุ, แรงงาน)
ยอดคงเหลือ 50% (จ่ายก่อนการจัดส่ง): รับรองการควบคุมคุณภาพและความมุ่งมั่นจากทั้งสองฝ่าย
วิธีการชำระเงิน:
T/T (การโอนเงินผ่านธนาคาร), PayPal, OCBC Bank
คำแนะนำ:
ใช้ PayPal สำหรับตัวอย่าง (ปลอดภัย)
ใช้ t/t สำหรับคำสั่งซื้อจำนวนมาก (ค่าธรรมเนียมต่ำกว่า)
