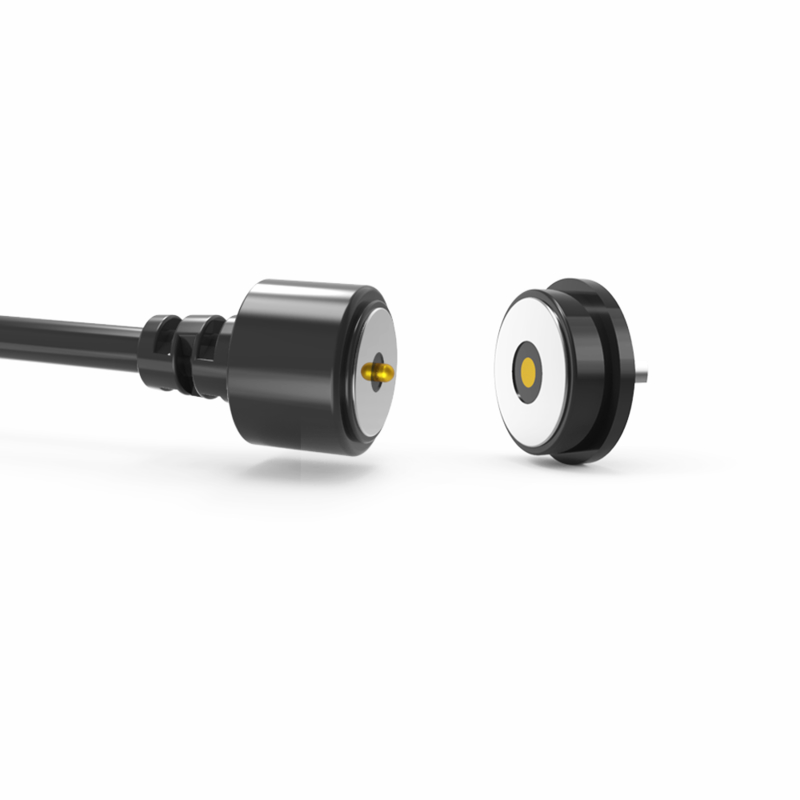

ตัวเชื่อมต่อสายไฟแบบแม่เหล็กทรงกลมสำหรับอุปกรณ์ลาดตระเวน

ขั้วต่อสายเคเบิลแม่เหล็กแบบกลมสำหรับอุปกรณ์ลาดตระเวนทัวร์นาเมนต์, ขั้วต่อสายเคเบิลแม่เหล็กมีข้อดีคือการดูดซับอัตโนมัติ ใช้งานง่าย หมุด Pogo มีการนำไฟฟ้าที่ดี ไม่กัดกร่อนง่ายในสภาพแวดล้อมที่รุนแรง

UPE เป็นผู้ผลิตขั้วต่อแม่เหล็กแบบกำหนดเองระดับมืออาชีพ การออกแบบของเราตอบสนองความต้องการที่แตกต่างกันของลูกค้าเสมอ ขั้วต่อแม่เหล็กถูกนำมาใช้อย่างแพร่หลายสำหรับอุปกรณ์ทางการแพทย์ อุปกรณ์ไร้สาย อุปกรณ์อัจฉริยะและบ้านอัจฉริยะ อุปกรณ์สื่อสารข้อมูล อุปกรณ์โทรคมนาคม อุปกรณ์อัตโนมัติและอุตสาหกรรม อุปกรณ์ภาพและเสียง และอื่นๆ

ขั้วต่อสายเคเบิลแม่เหล็กตัวผู้:

...วัสดุ:
Pogo Pin: ทองเหลือง (ลูกสูบและกระบอกชุบ 5U" ขั้นต่ำ Au over 60~100U"Ni);
ตัวเรือน: ดำ HTN+30%GF UL94 V-0;
แม่เหล็ก: NdFeB N52 ชุบ Ni;
สายเคเบิล: ดำ OD 3.5*2C(TC65*0.08),
แจ็คเก็ตสายไฟ: ดำ TPE 80A .
แจ็คเก็ตขั้วต่อ: ดำ TPE 80A..
...กลไก:
แรงสปริง: 70g±20g, ที่ 1.0mm working storke.
Full storke:1.2mm.
อายุการใช้งานทางกล:10000cycle Min..
...ไฟฟ้า:
แรงดันไฟฟ้า:12 V.
กระแสไฟ: 3A.
ความต้านทานหน้าสัมผัส:50mΩMax (PIN).
ทดสอบเปิดและลัดวงจร 100%
...ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
...การทดสอบสเปรย์เกลือ: 48 H.

ขั้วต่อแม่เหล็กตัวเมีย:

..วัสดุ :
PINr: ปราศจากสารตะกั่ว C6801, ชุบ 5U" ขั้นต่ำ Au over 60~100U"Ni;
ตัวเรือน: ดำ HTN+30%GF UL94 V-0 ;
เปลือก: ปราศจากสารตะกั่ว C6801 ชุบ Ni;
แม่เหล็ก: NdFeB N52 ชุบ Ni
....ไฟฟ้า:
แรงดันไฟฟ้า:12.0 V.
กระแสไฟ: 3.0A.
ความต้านทานหน้าสัมผัส:50mΩMax (PIN).
ทดสอบเปิดและลัดวงจร 100%
...ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
...การทดสอบสเปรย์เกลือ:48H.
… คำอธิบายการใช้งานผลิตภัณฑ์ (ไม่จำกัดเฉพาะสิ่งต่อไปนี้):
1.บอร์ด PCB เชื่อมปลั๊กอิน;
2.การขึ้นรูปและห่อหุ้มหลังจากเชื่อมสายไฟ;
3.สามารถเพิ่มเทอร์มินัลถ่ายโอนของบอร์ด PCB นั้นได้;
4.การฉีดขึ้นรูป Mlding ของแม่พิมพ์แบบฝัง;
5.สามารถพันธะสายไฟได้โดยตรง

 ข้อควรระวัง:
1.แม่เหล็กใช้วัสดุ NdFeB สามารถรักษาแรงแม่เหล็กได้ตลอดไป (ยกเว้นอุณหภูมิสูง แตก การเชื่อมต่อขั้วเดียวกัน)

2.แม่เหล็กมีสนามแม่เหล็กแทรกแซง

3.สามารถออกแบบการป้องกันไฟฟ้าลัดวงจรได้

ขั้วต่อแม่เหล็กทำงานอย่างไร?

.ทั้งสองด้านเชื่อมต่อกันด้วยแม่เหล็กเมื่อวางใกล้กัน
.ไฟที่ด้านหลังของปลั๊กแสดงว่ากำลังไฟไหล
.เมื่อดึงด้านข้างออกจากกัน การไหลของพลังงานจะหยุดลงทันที
.หลีกเลี่ยงไฟฟ้าลัดวงจรเนื่องจากขั้วต่อผลักกัน และหากดึงดูดกัน จะอยู่บนส่วนที่เป็นฉนวน (เนื่องจากขั้วต่อทั้งสองปล่อยขั้วแม่เหล็กเดียวกัน)

พารามิเตอร์ขั้วต่อสายเคเบิลแม่เหล็ก 2Pin แบบวงกลม:

แบบร่างทางเทคนิคของขั้วต่อสายเคเบิลแม่เหล็กตัวผู้ 2Pin แบบวงกลม

แบบร่างทางเทคนิคของขั้วต่อแม่เหล็กตัวเมีย 2Pin แบบวงกลม

Reแนะนำเค้าโครง pcb

ข้อดีของขั้วต่อแม่เหล็ก:

1) ประสบการณ์การเชื่อมต่อการดูดซับอัตโนมัติ ใช้งานง่าย;

2) ใช้อินเทอร์เฟซแม่เหล็กเพื่อถอดอุปกรณ์ออกได้ง่ายขึ้น

3) อายุการใช้งานสูง รองรับการติดใหม่ 50,000-300,000 ครั้ง;

4) ง่ายต่อการออกแบบกันน้ำแบบกำหนดเอง ตัวเมียสามารถกันฝุ่นและกันน้ำได้ (IP68);

5) รองรับกระแสไฟสูง (3A-20A) ชาร์จไฟได้เร็วขึ้น;

6) อัตราการกัดกร่อนที่ดีเยี่ยม (48H-120H) ตอบสนองต่อสภาพแวดล้อมที่รุนแรง；

7) รูปร่างที่ปรับแต่งเพื่อให้เข้ากับรูปร่างผลิตภัณฑ์ ปรับปรุงจุดขายผลิตภัณฑ์;

8) การวางตำแหน่งแม่เหล็ก การใช้แม่เหล็กและโครงสร้างเพื่อป้องกันวงจรคู่เพื่อให้แตกต่างทิศทาง (เน้นผู้ใช้และใช้งานง่าย)

9) อินเทอร์เฟซที่ปรับขนาดได้ดีเยี่ยม สามารถทำได้ (Power Signal Video Audio Jack ฯลฯ);

10) ระยะเวลาการพัฒนาสั้น แม่พิมพ์ต้นทุนต่ำสำหรับการปรับแต่ง;

11) ให้การส่งสัญญาณ RF ที่เชื่อถือได้สูง ขั้วต่อของเราคือ USB 2.0
