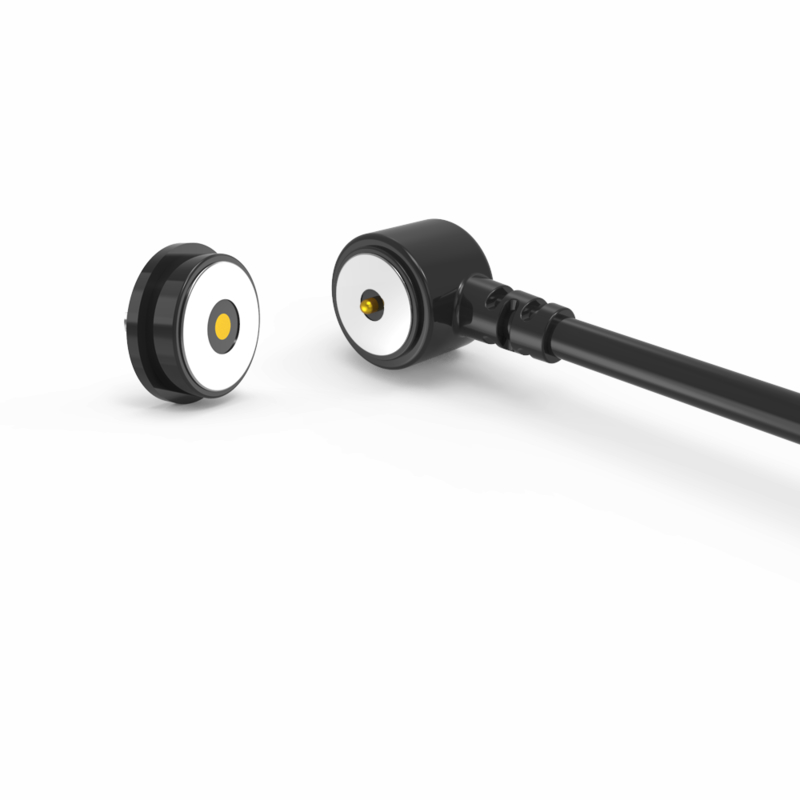

ขั้วต่อสายแม่เหล็กกลมสีดำสำหรับตัวผู้และตัวเมียสำหรับถอดสินทรัพย์

เครื่องเชื่อมเคเบิลแม่เหล็กสีดํากลมชายและหญิงสําหรับสายทรัพย์สิน เครื่องเชื่อมเคเบิลแม่เหล็กมีข้อดีของการสับซ้อนอัตโนมัติ การทํางานง่ายปิ้นป๊อกโก้มีประสิทธิภาพไฟฟ้าที่ดี, ไม่ง่ายที่จะเกิดการกัดกรองในสภาพแวดล้อมที่รุนแรง

UPE เป็นเครื่องเชื่อมแม่เหล็ก ODM/OEM และเครื่องเชื่อมเคเบิลแม่เหล็กมืออาชีพ ส่งคําตอบในการชาร์จแม่เหล็กให้กับลูกค้า ระยะเวลาในการพัฒนาสั้นและมีค่าใช้จ่ายต่ํา สําหรับการปรับแต่ง

ทีมงานออกแบบมืออาชีพภายใน และโรงงานเครื่องจักรที่ทันสมัย เราสามารถร่วมมือเพื่อพัฒนาสินค้าที่คุณต้องการ

เครื่องจักรอัตโนมัติที่ทันสมัย ระบบควบคุมกระบวนการอย่างเข้มงวด เราสามารถผลิตเทอร์มินัลไฟฟ้าได้

เครื่องเชื่อมเคเบิลแม่เหล็กเพศชาย:

...วัสดุ:
Pogo Pin: ทองแดง ((Plunger&Barrel plating 5U" Min Au มากกว่า 60 ~ 100U" Ni);
กล่อง: สีดํา HTN+30%GF/LCP UL94 V-0
แม็กเนต: NdFeB N52 Plating Ni
สาย: สีดํา OD 3.5*2C ((TC65*0.08)
เสื้อสาย: สีดํา TPE 90A
เสื้อเชื่อม: สีดํา TPE 90A..
...เครื่องจักรกล:
แรงสปริง: 70g±20g,ที่ 1.0mm การทํางานสตอร์ค.
หนองหญ้า1.2 มิลลิเมตร
อายุการทํางาน: 10000 จันทร์นาที
...ไฟฟ้า:
โวลเตชั่น: 12 วอล
กระแส: 3A
ความต้านทานการติดต่อ: 50mΩMax (PIN)
การทดสอบเปิดและสั้น 100%
...ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
...ทดสอบสเปรย์เกลือ: 48 ชั่วโมง

เครื่องเชื่อมแม่เหล็กหญิง:

สาร:
PINr: C6801 ไม่มีหมู ทา 5U" Min Au มากกว่า 60 ~ 100U" Ni;
กล่อง: สีดํา HTN+30%GF UL94 V-0
เปลือก: ไม่นํา C6801 Plating Ni;
แม็กเนต: NdFeB N52 Plating Ni
....ไฟฟ้า:
โลเตจ:12.0 วอล
ปัจจุบัน: 3.0A
ความต้านทานการติดต่อ: 50mΩMax (PIN)
การทดสอบเปิดและสั้น 100%
...ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
...ทดสอบสเปรย์เกลือ:48H
... รายละเอียดการใช้งานของผลิตภัณฑ์ (ไม่จํากัดในด้านต่อไปนี้)
1.พล็อก-อิน PCB board การปั่น
2. การปั้นและการปิดสายไฟหลังการปั่น
3. ทอร์มิเนลโอนของบอร์ด PCB นั้นสามารถติดต่อได้
4. การพิมพ์แบบฉีดพิมพ์ของพิมพ์ที่สามารถฝังได้
5สายไฟสามารถเชื่อมต่อได้โดยตรง

ระวังครับ
1.แม่เหล็กใช้วัสดุ NdFeB, มันสามารถรักษาแรงแม่เหล็กตลอดไป (ยกเว้นอุณหภูมิสูง, แปรก, การเชื่อมโยงขั้วเดียวกัน)

2- แม็กเนตมี การขัดขวางสนามแม่เหล็ก

3สามารถออกแบบการป้องกันการตัดสั้น

เครื่องเชื่อมแม่เหล็ก ใช้งาน อย่าง ไร?

.ทั้งสองด้านเชื่อมต่อด้วยแม่เหล็กเมื่อวางใกล้กัน
ไฟที่อยู่ด้านหลังของพล็อกแสดงให้เห็นว่าพลังงานกําลังไหล
.เมื่อด้านถูกดึงแยกกัน การไหลของพลังงานหยุดทันที
.พวกเขาหลีกเลี่ยงการสับสั้นเมื่อสายเชื่อมกันกันและกันและถ้าพวกเขาดึงดูดมันบนส่วนที่แยก (เพราะทั้งสองสายเชื่อมปลดเสาเหล็กเหล็กเสือเดียวกัน)

ปารามิเตอร์ตัวเชื่อมเคเบิลแม่เหล็กวงกลม 2Pin:

วงกลม 2Pin แมนเคเบิลแม่เหล็ก Connector การออกแบบทางเทคนิค

วงกลม 2Pin สายเชื่อมแม่เหล็กหญิง

รีแผนผัง PCB ที่แนะนํา

ข้อดีของเครื่องเชื่อมแม่เหล็ก:

1.ประสบการณ์การใช้งานที่ไม่ยุ่งยาก

.การสับซ้อนอัตโนมัติ: เชื่อมต่อง่าย ๆ ด้วยการกระทํา "สนาป" ง่าย ๆ ̇ ไม่จําเป็นต้องปรับตรงอย่างแม่นยํา

.ความปลอดภัยต่อการหล่น: ตกออกได้อย่างสะอาดภายใต้ความเครียด (เช่น ตกกับสายไฟฟ้า) ป้องกันอุปกรณ์จากความเสียหาย

2ความทนทานที่พิเศษ

.อายุการใช้งานสูง: หมุนเวียนการเชื่อมต่อ/ตัดเชื่อมต่อ 100000~200000 ครั้ง หน่วยเชื่อมต่อมาตรฐานเกินมาก

.การ ออกแบบ ที่ แข็งแกร่ง: โครงสร้าง ที่ แข็งแกร่ง จะ ทน กับ ความ ยุ่งยาก และ การ ใช้ บ่อย

3ความแข็งแกร่งต่อสิ่งแวดล้อม

.IPX8 กันน้ํา: ท่า (หญิง) ด้านอุปกรณ์ทนต่อการจมน้ํา (เหมาะสําหรับอุปกรณ์ที่ใส่ได้, อุปกรณ์การแพทย์, อุปกรณ์กลางแจ้ง)

.ความทนทานฝุ่น: การออกแบบที่ปิดปิดป้องกันการเข้าของอนุภาค

4การส่งพลังงานที่มีประสิทธิภาพสูง

.การสนับสนุนการชาร์จรวดเร็ว: จัดการกับกระแสไฟฟ้า 5A10A ทําให้สามารถชาร์จเร็วสําหรับอุปกรณ์ที่ต้องการพลังงาน

.ความต้านทานต่ํา: ปรับปรุงให้ดีที่สุดสําหรับการส่งไฟฟ้าระดับสูงที่มีประสิทธิภาพ ด้วยการสูญเสียพลังงานอย่างน้อย

5ความยืดหยุ่นในการออกแบบ

.Aesthetics ที่สามารถปรับปรุงได้: รูปทรง สี และแบรนดิ่งที่ปรับปรุงให้เหมาะสมกับอุปกรณ์โฮสต์ (ตัวอย่างเช่น Wearables, IoT gadgets)

.การปรับปรุงปัจจัยรูปแบบ: สามารถออกแบบให้กับโปรไฟล ultra-slim หรือห่อพิเศษ

6.ความปลอดภัยเพิ่มขึ้น

.Anti-Short Circuit: การป้องกันที่สร้างขึ้นจากการตัดสั้นโดยอุบัติเหตุระหว่างการเชื่อมต่อ/ผิดการจัดตั้ง

.โปลกต่อการเคลื่อนไหวของขั้วโลก: การออกแบบทางกายภาพป้องกันการใส่ผิด (การป้องกันขั้วโลกกลับ)

7ความสามารถสัญญาณที่ระดับสูง

.ข้อมูลความเร็วสูง: รองรับ USB 20, HDMI 1.3, สัญญาณเสียง / วิดีโอ

.ความสมบูรณ์แบบของสัญญาณ: รักษาการส่งสัญญาณที่มั่นคงสําหรับวิดีโอ / เสียง แม้จะมีการตัดต่อบ่อย ๆ

พื้นที่ใช้งานของผลิตภัณฑ์คือ

อุปกรณ์ที่ใส่ได้ (นาฬิกาฉลาด เครื่องจับจองสัตว์เลี้ยง เครื่องแขนฉลาด)
. laptops, tablet PC, PDA, เทอร์มินัลข้อมูลมือถือ
อุปกรณ์การแพทย์ อุปกรณ์ไร้สาย อุปกรณ์สื่อสารข้อมูลอุปกรณ์ อัตโนมัติ และอุปกรณ์อุตสาหกรรม
การบิน, การบินอากาศ, การสื่อสารทางทหาร และอิเล็กทรอนิกส์ทางทหาร
อุปกรณ์รถยนต์ อุปกรณ์นําทางรถยนต์ เครื่องทดสอบและเครื่องวัด

ข้อดีของเรา:
โซลูชั่นที่กําหนดเอง หน่วยวิศวกรรมผู้เชี่ยวชาญของเราเชี่ยวชาญในเครื่องเชื่อม POGO PIN เครื่องเชื่อมการชาร์จแม่เหล็ก และเครื่องเชื่อมแบบอุตสาหกรรมกันน้ําให้การสนับสนุนการออกแบบอย่างรวดเร็ว และรอบการพัฒนาที่สั้น
การสร้างต้นแบบอย่างรวดเร็ว รายการตัวอย่างอย่างอย่างรวดเร็ว เพื่อตอบสนองความต้องการอย่างเร่งด่วน
คุณภาพและความน่าเชื่อถือที่มั่นคง ผลกระทบต่อเนื่องสําหรับผลิตภัณฑ์ที่ปลอดภัยและน่าเชื่อถือ
ค่าใช้จ่ายที่ประสิทธิภาพและบริการที่เยี่ยมมาก
เรามุ่งมั่นที่จะให้ผลิตภัณฑ์ที่ปลอดภัย น่าเชื่อถือ และมีคุณภาพสูง ที่เกินความคาดหวังของลูกค้า

คุณภาพ, ความซื่อสัตย์, และการบริการที่ดีที่สุดเป็นหลักการหลักที่เรายึดมั่นอย่างมั่นคง เราตั้งใจจะร่วมมือกับพันธมิตรมากขึ้นเพื่อเติบโตและประสบความสําเร็จร่วมกัน

วิธีการสั่งเชื่อมเคเบิลแม่เหล็กจาก UPE

ขั้น ตอน ที่ 1: บอก ความ ต้องการ ของ คุณ
ให้รายละเอียดสําคัญดังนี้:

✅ประเภทเครื่องเชื่อม: เช่น เฉพาะการชาร์จ, ข้อมูล + พลังงาน (USB-C/HDMI), Pogo Pin, Hybrid

✅ปริมาณ: ปริมาณประมาณต่อปี (ตัวอย่างเช่น 50K หน่วย/ปี)

✅ความต้องการในการปรับแต่ง:
รูป / ขนาด (ตัวอย่างเช่นรอบ Ø5 มม, มุมขวา)
.ปัจจุบันระดับ (เช่น การชาร์จเร็ว 8A)

. IP rating (ตัวอย่างเช่น IPX8 กันน้ํา)

ประเภทสัญญาณ (เช่น USB 2.0 + พลังงาน 12V)
สวยงาม (สี, การแบรนด์, การเสร็จสิ้นผิว)

✅รายละเอียดทางเทคนิค: ความดันการทํางาน, วงจรการจับคู่, ระยะอุณหภูมิการทํางาน

ขั้นตอนที่ 2: ราคาและข้อตกลง
UPE ให้:
ราคาหน่วย (ลดปริมาณสําหรับคําสั่ง 5K+)
.เวลานํา (การสร้างต้นแบบ + การผลิตจํานวนมาก)
เงื่อนไขการชําระเงิน (ตัวอย่างเช่น เงินฝาก 50% ก่อนการจัดส่ง 50%)

จัดการ: MOQ กําหนดการจัดส่ง แพ็คเกจ

ขั้นตอนที่ 3: ยืนยันการสั่งซื้อและชําระเงิน
ลงนาม PO หรือข้อตกลงการสั่งซื้ออย่างเป็นทางการ

จ่ายเงินอย่างปลอดภัย
การโอนเงินผ่านธนาคาร (SWIFT/TT)
.PayPal
บัตรเครดิต (สําหรับสั่งซื้อจํานวนมาก)

ขั้นตอนที่ 4: การผลิตและการจัดส่ง
✅การสร้างต้นแบบ: 5-7 วัน (อนุมัติตัวอย่างก่อนการผลิตจํานวนมาก)

✅การผลิตจํานวนมาก: 15-20 วัน (การปรับขนาดได้ง่าย)

การขนส่ง
.EXW
โลจิสติกส์ที่ติดตามได้ (DHL, FedEx, ส่งทางทะเล)

ขั้นตอนที่ 5: การประกันคุณภาพ
✅ก่อนการจัดส่ง: UPE ส่งรายงาน QC (การทดสอบ IP, การตรวจสอบความต่อเนื่อง)

✅หลังการจัดส่ง: ตรวจสอบ:
ความแม่นยําของมิติ
.ผลประกอบการสัญญาณ / พลังงาน
. จบความสม่ําเสมอ

ระยะเวลาการจ่ายเงิน:

เงินฝาก 50% (จ่ายล่วงหน้า): ครอบคลุมค่าใช้จ่ายในการผลิต (วัสดุ,แรงงาน)

50% เงินเหลือ (ชําระก่อนการจัดส่ง) รับรองการควบคุมคุณภาพและความมุ่งมั่นจากทั้งสองฝ่าย

วิธีการชําระเงิน

T/T (การโอนเงินผ่านธนาคาร) PayPal OCBC Bank

แนะนํา:

ใช้ PayPal สําหรับตัวอย่าง (ปลอดภัยกว่า)

ใช้ T/T สําหรับการสั่งซื้อจํานวนมาก (ค่าธรรมเนียมต่ํากว่า)

การขนส่งทางเรือ
