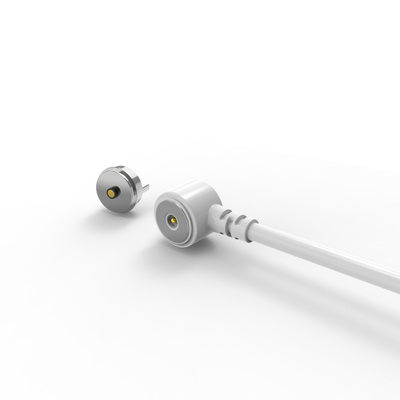

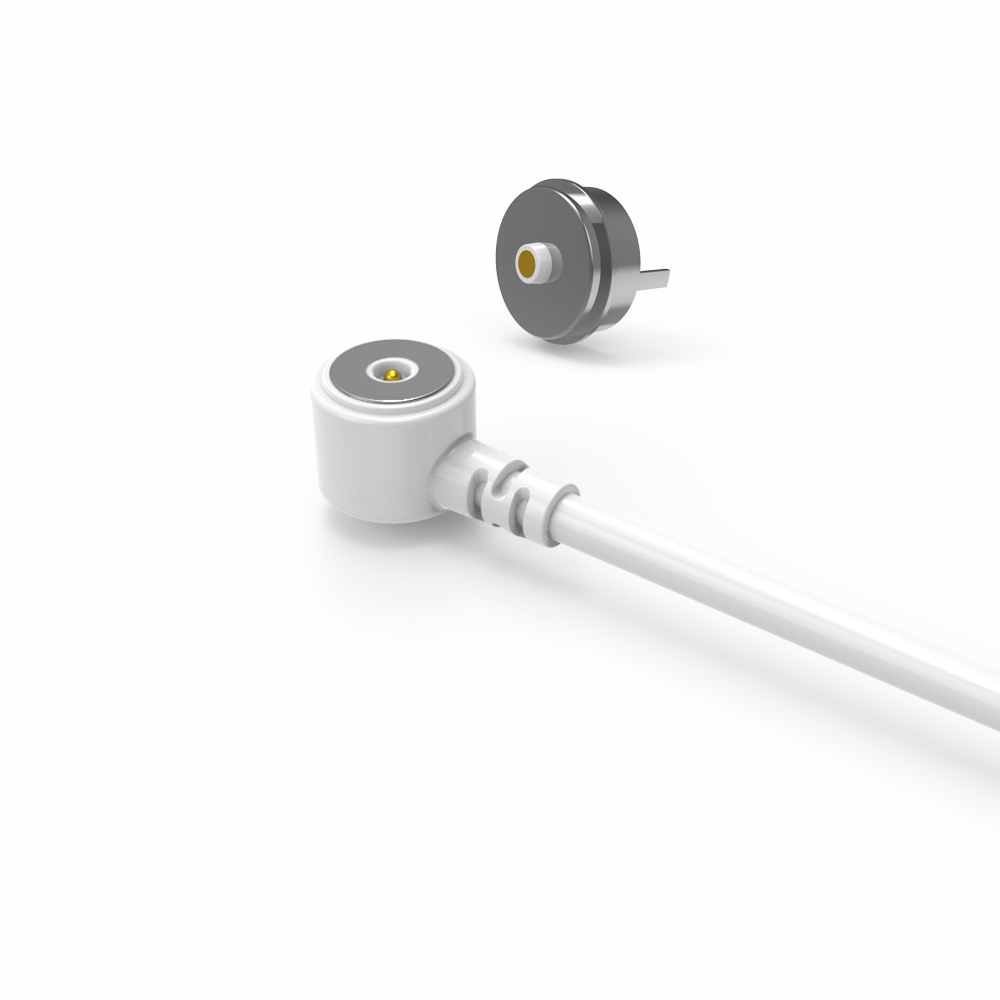

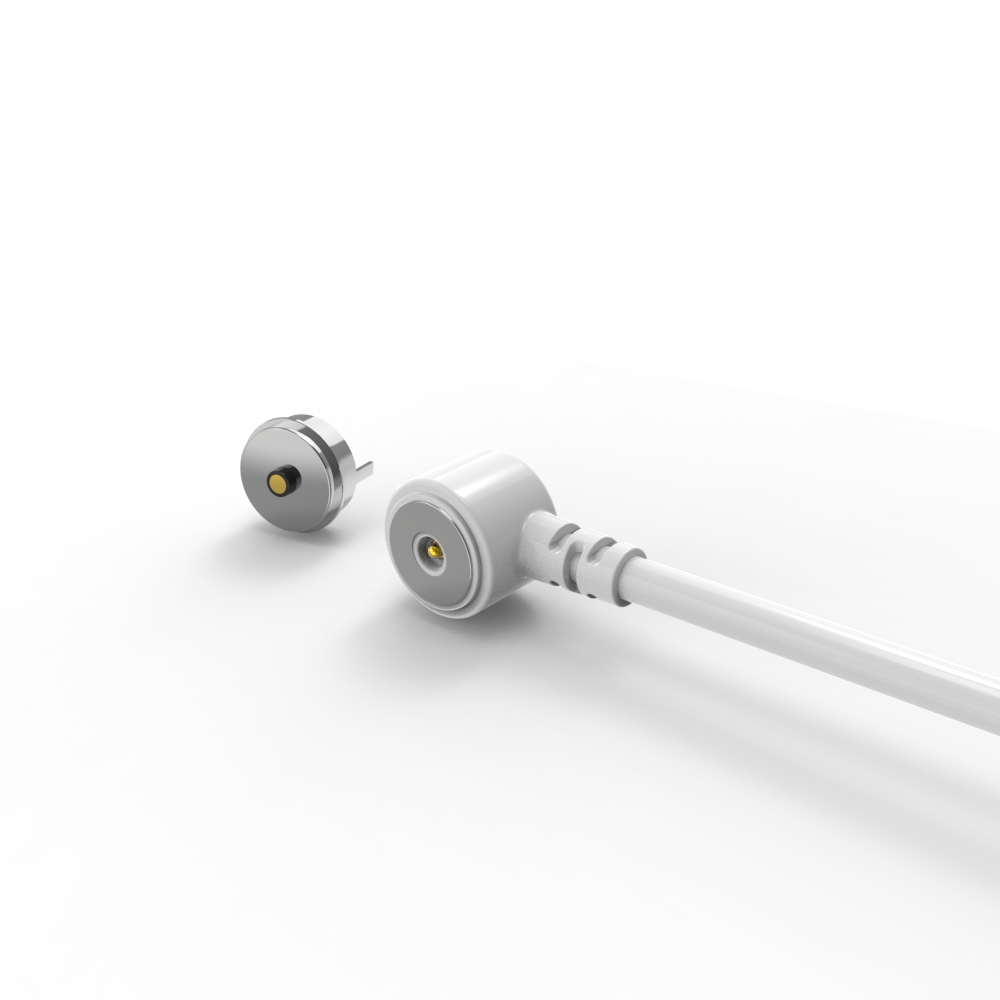

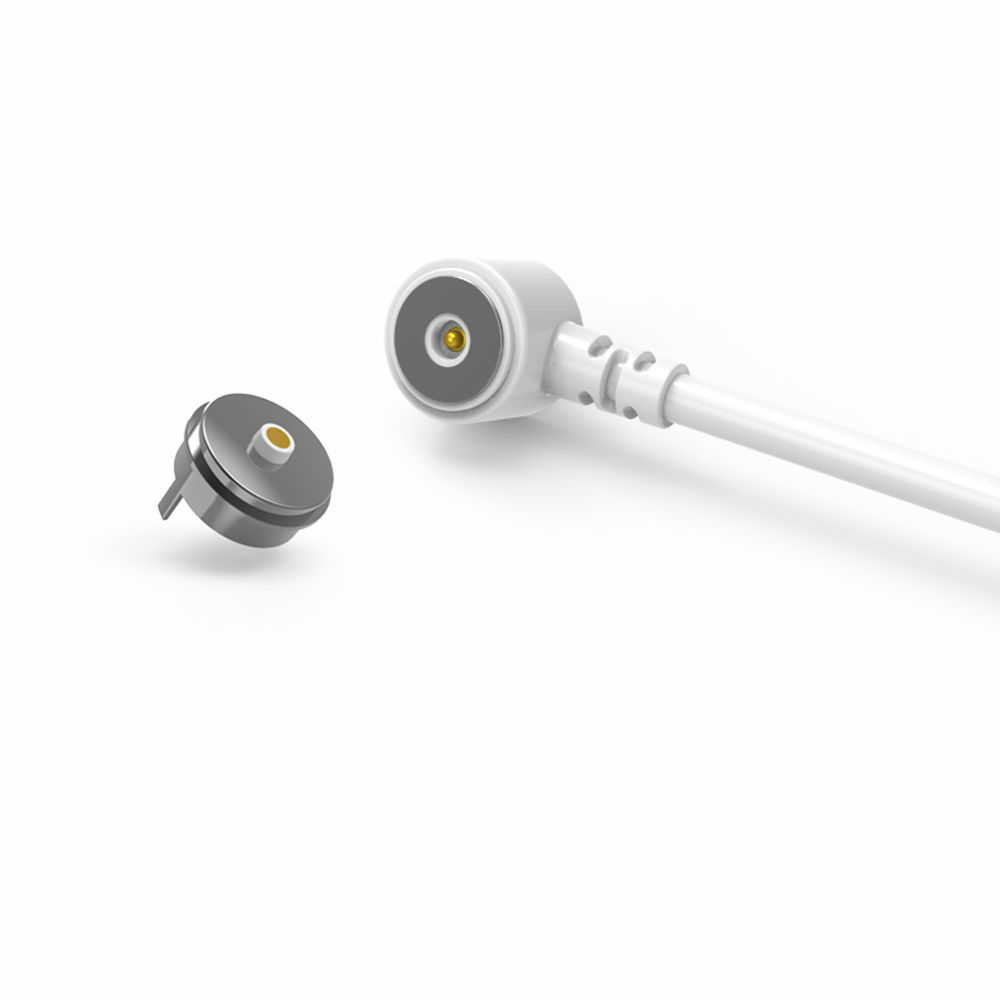

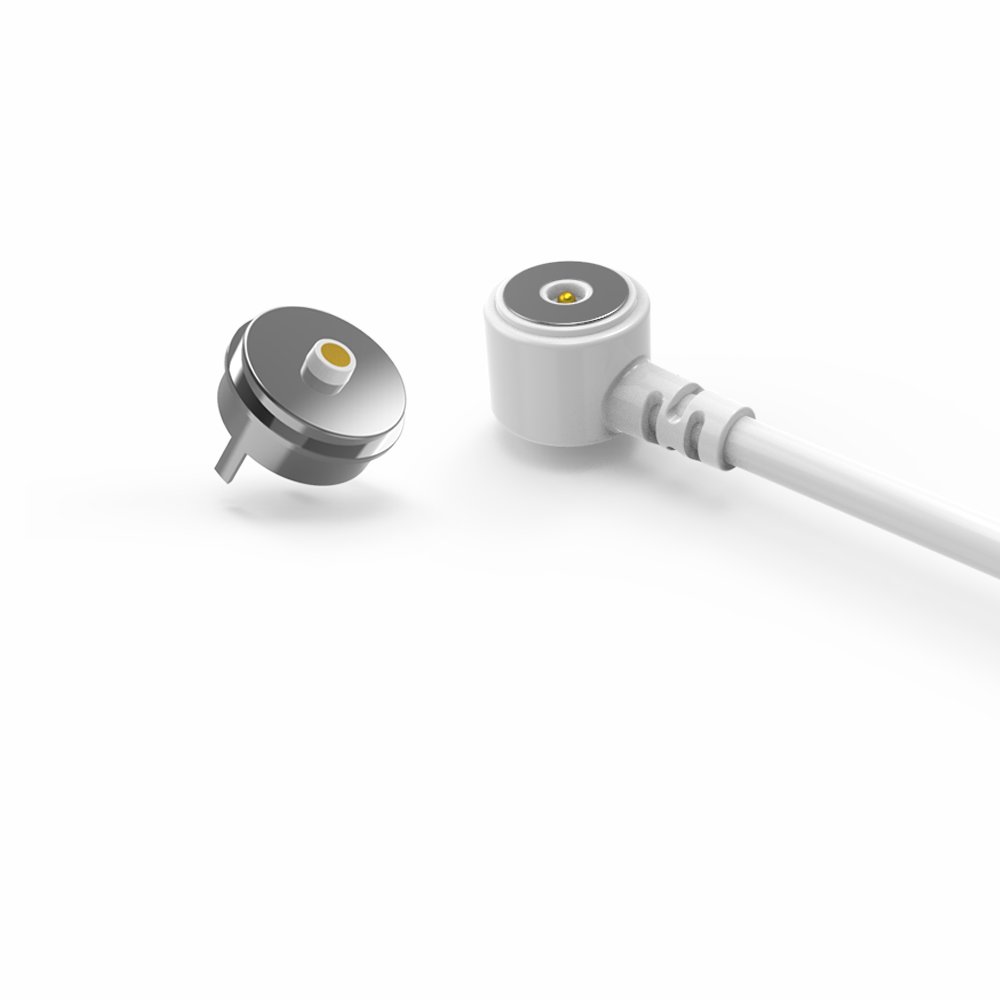

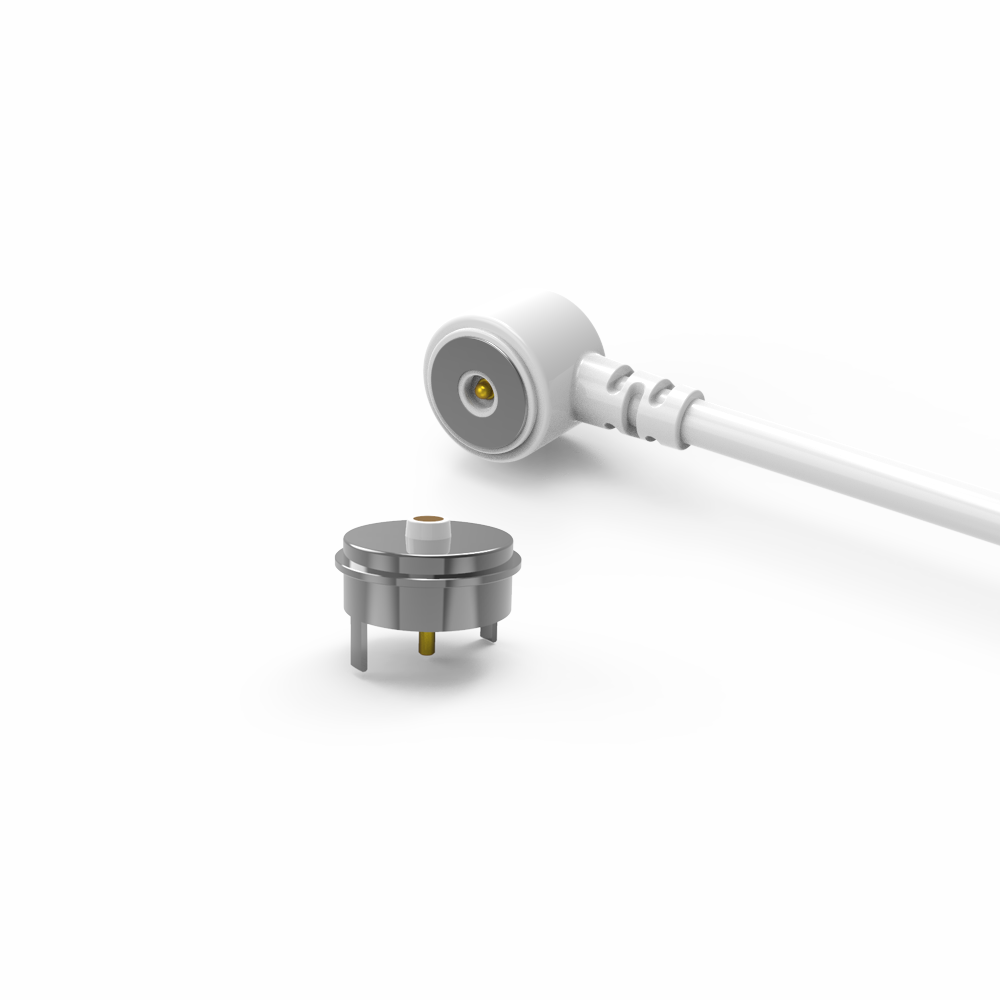

เครื่องเชื่อมสายพานป๊อกโป้แม่เหล็กสีขาวชายและหญิงสําหรับแผ่น LED

เครื่องเชื่อมสายพานปอยเปตแม็กเนติกสีขาวชายและหญิงสําหรับแผ่น LED

UPE: ผู้ผลิตเครื่องเชื่อมแม่เหล็กที่มีประสิทธิภาพสูง และเครื่องเชื่อมสายแม่เหล็ก

UPE มีความเชี่ยวชาญในด้านการออกแบบและผลิต เครื่องเชื่อมแม่เหล็กระดับสูง และ เครื่องเชื่อมเคเบิลชาร์จแม่เหล็ก

ความทนทานสูงสุด:ระดับการใช้ชีวิตสูง เพื่อให้มีผลงานที่ยั่งยืน

ความปลอดภัยเพิ่มขึ้น:การป้องกันการตัดสั้น

แม็กเนติสติกแข็งแรงและปลอดภัย:รับประกันการเชื่อมต่อที่น่าเชื่อถือที่แยกออกอย่างปลอดภัยเมื่อจําเป็น

ความมุ่งมั่นต่อนวัตกรรมเรามุ่งเน้นต่อการพัฒนาโซลูชั่นเชื่อมต่อที่ทันสมัยและมีประสิทธิภาพสูง

ระวังครับ
1.แม่เหล็กใช้วัสดุ NdFeB, มันสามารถรักษาแรงแม่เหล็กตลอดไป (ยกเว้นอุณหภูมิสูง, แปรก, การเชื่อมโยงขั้วเดียวกัน)

2- แม็กเนตมี การขัดขวางสนามแม่เหล็ก

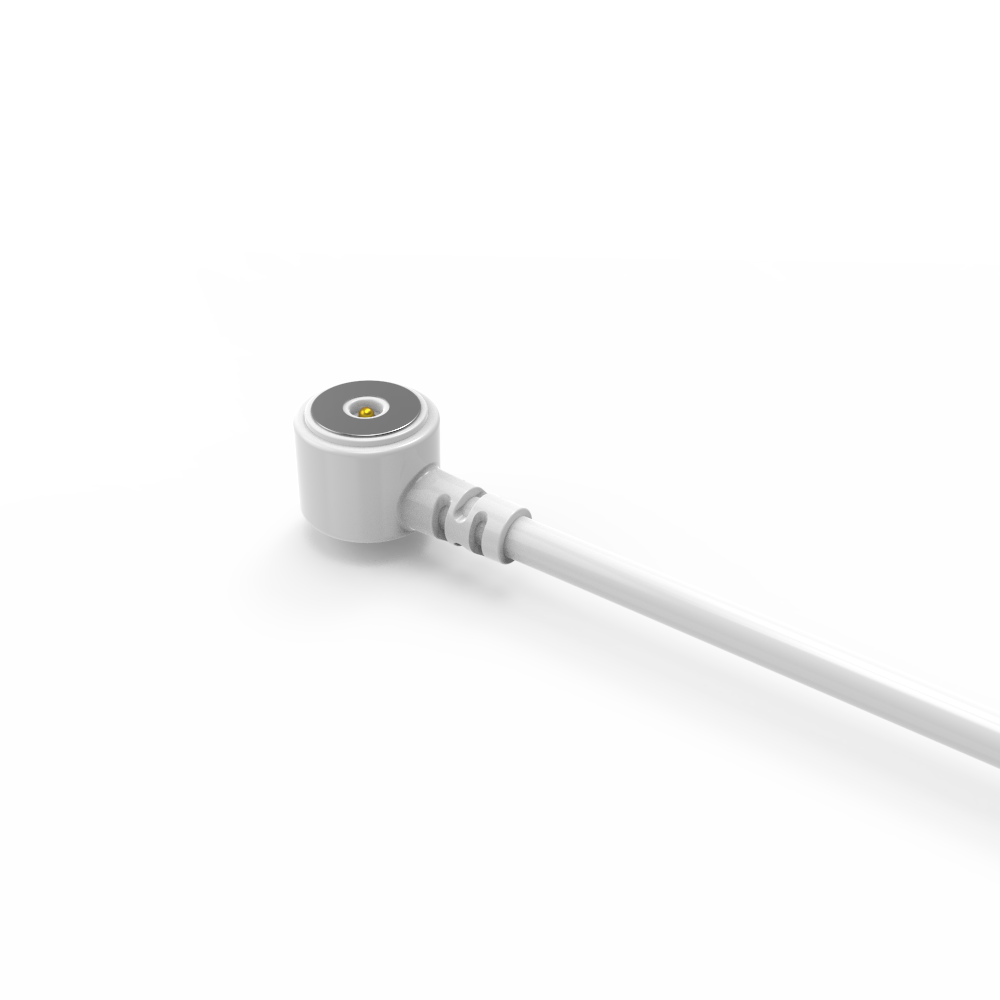

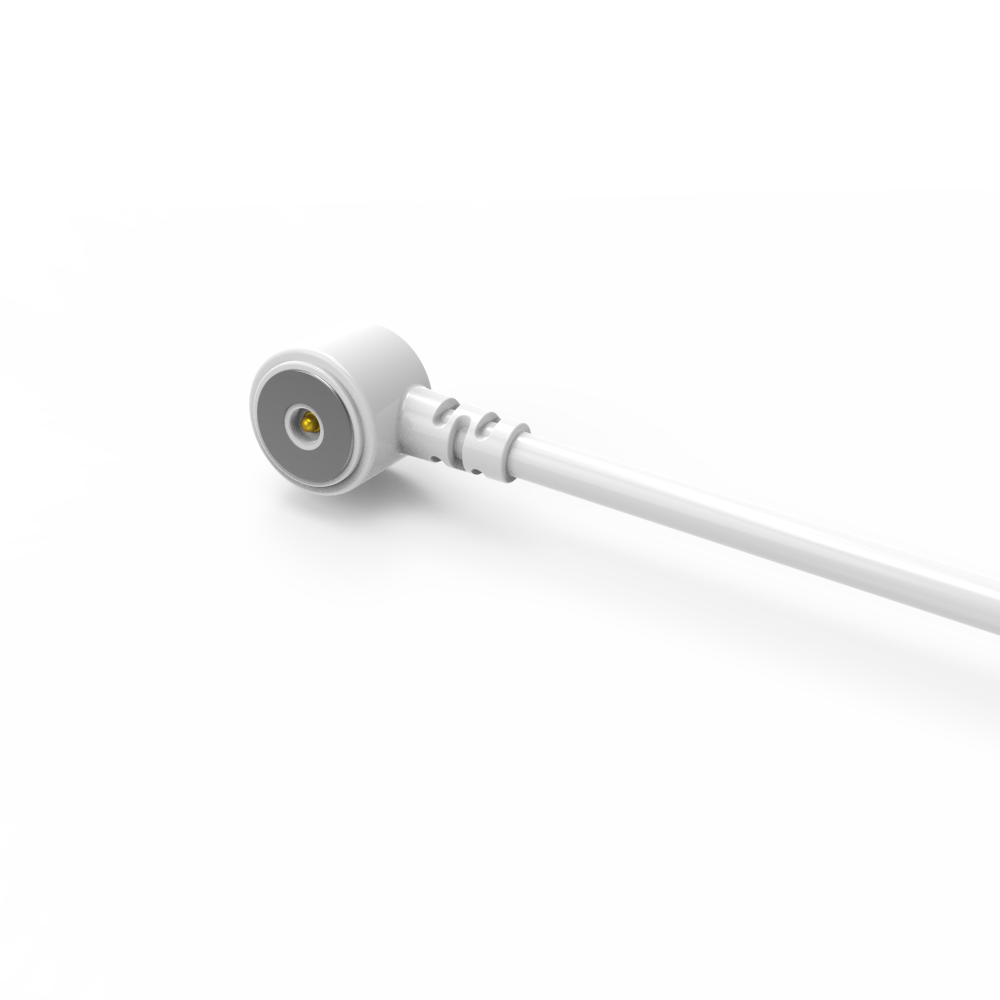

เครื่องเชื่อมเคเบิลแม่เหล็กเพศชาย:

...วัสดุ:
Pogo Pin: ทองแดง ((Plunger&Barrel plating 5U" Min Au มากกว่า 60 ~ 100U" Ni);
กล่อง: ขาว LCP+30%GF UL94 V-0
แม็กเนต: NdFeB N52 Plating Ni
สายเคเบิล:สีขาวOD 3.5*2C ((TC65*0.08))
เสื้อสายไฟ:สีขาวTPE 90A
เสื้อเชื่อม สีขาว TPE 90A
...เครื่องจักรกล:
แรงสปริง: 70g±20g,ที่ 1.0mm การทํางานสตอร์ค.
เต็มสตอร์ค 1.2 มิลลิเมตร
อายุการทํางาน: 10000 จันทร์นาที
...ไฟฟ้า:
โวลเตชั่น: 12 วอล
กระแส: 3A
ความต้านทานการติดต่อ: 50mΩMax (PIN)
การทดสอบเปิดและสั้น 100%
...ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
...ทดสอบสเปรย์เกลือ:48 H.

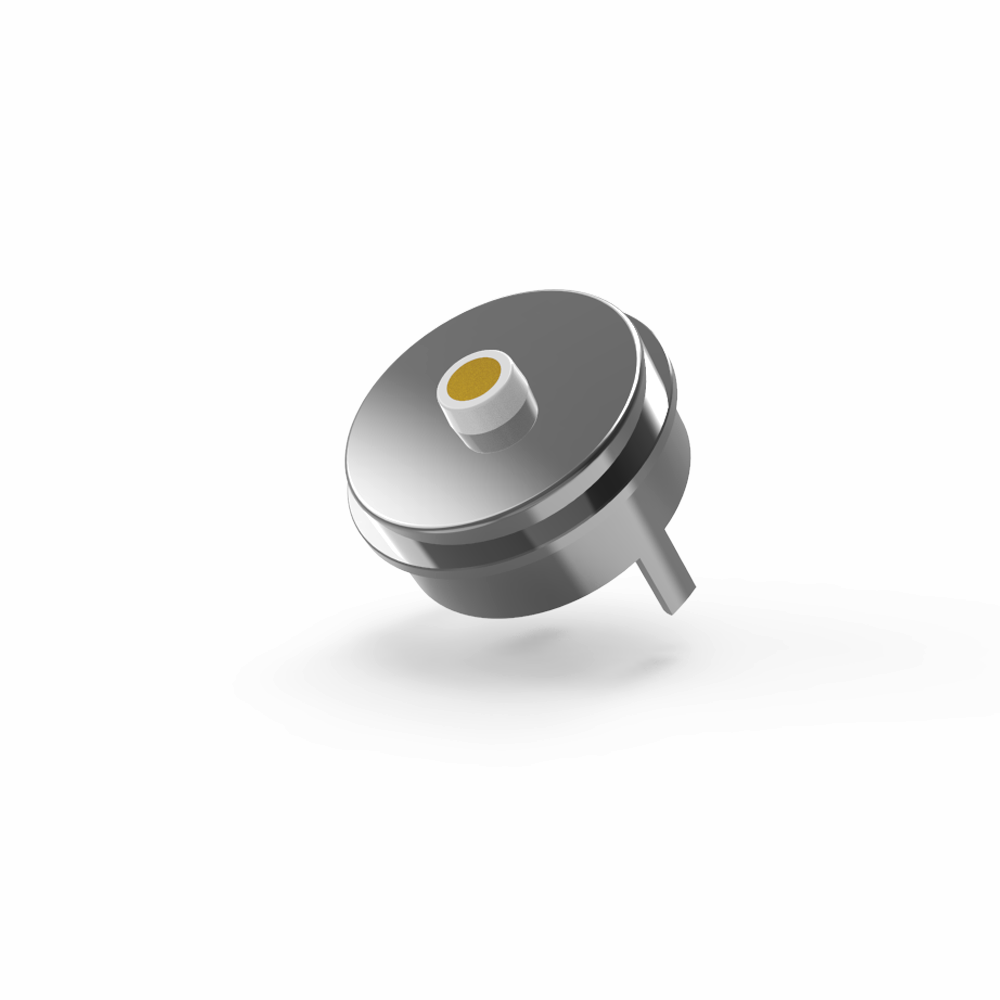

เครื่องเชื่อมแม่เหล็กหญิง:

สาร:
PINr: C6801 ไม่มีหมู ทา 5U" Min Au มากกว่า 60 ~ 100U" Ni;
กล่อง: ขาว LCP+30%GF UL94 V-0
เปลือก: ไม่นํา C6801 Plating Ni;
แม็กเนต: NdFeB N52 Plating Ni
....ไฟฟ้า:
โลเตจ:12.0 วอล
ปัจจุบัน: 5.0A
ความต้านทานการติดต่อ: 50mΩMax (PIN)
การทดสอบเปิดและสั้น 100%
...ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
...ทดสอบสเปรย์เกลือ:48H
... รายละเอียดการใช้งานของผลิตภัณฑ์ (ไม่จํากัดในด้านต่อไปนี้)
1.พล็อก-อิน PCB board การปั่น
2. การปั้นและการปิดสายไฟหลังการปั่น
3. ทอร์มิเนลโอนของบอร์ด PCB นั้นสามารถติดต่อได้
4. การพิมพ์แบบฉีดพิมพ์ของพิมพ์ที่สามารถฝังได้
5สายไฟสามารถเชื่อมต่อได้โดยตรง

ปารามิเตอร์ตัวเชื่อมเคเบิลแม่เหล็กวงกลม 2Pin:

วงกลม 2Pin แมนเคเบิลแม่เหล็ก Connector การออกแบบทางเทคนิค

วงกลม 2Pin สายเชื่อมแม่เหล็กหญิง

รีแผนผัง PCB ที่แนะนํา

ข้อดีของเครื่องเชื่อมแม่เหล็ก:

●ทําให้การออกแบบของประสบการณ์การเชื่อมต่อการสับซ้อนอัตโนมัติเป็นมนุษย์

●การป้องกันการตกแบบมนุษย์: มันง่ายที่จะถอดออกจากอินเตอร์เฟซการชาร์จ และมันไม่ง่ายที่จะถอดอุปกรณ์

●อายุการใช้งาน: สูงสุด 100,000-200,000 จักรยาน

●การออกแบบกันน้ํา: ปลายตัวหญิงของอุปกรณ์สามารถกันฝุ่นและกันน้ําได้ (IPX8)

●เวลาการชาร์จเร็ว: การออกแบบเครื่องเชื่อมแม่เหล็ก 5A-10A ทนต่อการส่งกระแสไฟฟ้าขนาดใหญ่

●การออกแบบของเครื่องเชื่อมแม่เหล็กสามารถตรงกันได้ตามการออกแบบของอุปกรณ์การใช้งานของลูกค้า

●การออกแบบโครงสร้างของผลิตภัณฑ์ที่ป้องกันการตัดวงจรสั้น และป้องกันการหลอกลวง

●ทําความเข้าใจการส่งสัญญาณความถี่สูง สามารถแทนการส่งสัญญาณวิดีโอและเสียงแบบ USB2.0 HDMI 1.3

●การประหยัดพื้นที่ของสายเชื่อมสตรีและเครื่องปรับ PCB สามารถบรรลุการเชื่อมต่อสายพับแบบ pogo และ SMT DIP

●เกรดความต้านทานต่อการกัดสลายที่ดีเยี่ยม (48H-120H) ตอบสนองความต้องการในการใช้ในสภาพแวดล้อมที่รุนแรง

●อินเตอร์เฟซที่สามารถขยายได้อย่างดีเยี่ยม ซึ่งสามารถนําไปใช้งาน (สัญญาณไฟฟ้า, วิดีโอออดิโอ, แจ็ค, ฯลฯ)

●ระยะเวลาการพัฒนาสั้น ค่าใช้จ่ายในการผลิตหม้อต่ํา และเหมาะสําหรับการปรับแต่ง

การใช้ผลิตภัณฑ์

1.เครื่องบินอวกาศ อุปกรณ์การแพทย์ อิเล็กทรอนิกส์บนรถยนต์ อุปกรณ์ครัวเรือนขนาดเล็ก อุปกรณ์อุตสาหกรรมอัตโนมัติ อุปกรณ์สื่อสารข้อมูล อุปกรณ์ตรวจสอบอุตสาหกรรมอุปกรณ์ไร้สาย, รถยนต์ที่เคลื่อนไหวด้วยสายทางที่มีความฉลาด
2: อุปกรณ์ความเป็นจริงจริง (VR) อุปกรณ์เครื่องบินไร้คนขับ อุปกรณ์หุ่นยนต์ฉลาด
3: ผลิตภัณฑ์ที่สามารถสวมใส่ได้อย่างฉลาด ผลิตภัณฑ์ที่สามารถตั้งตําแหน่งได้อย่างฉลาด (นาฬิกาฉลาดของเด็ก, แบรนเซอร์ฉลาด, โทรศัพท์มือถือที่สามารถสวมใส่ได้, หูฟัง Bluetooth ฯลฯ)
4: อุปกรณ์ในบ้านฉลาด อุปกรณ์ปลายมือฉลาด อุปกรณ์สุขอนามัยฉลาด อุปกรณ์กีฬากลางแจ้งฉลาด อุปกรณ์ฟิซิโอเทราพีและความงามฉลาด
5: อิเล็กทรอนิกส์ผู้บริโภค อุปกรณ์ครัวเรือนขนาดเล็ก (เครื่องพิมพ์ โทรศัพท์สมาร์ทโฟน คอมพิวเตอร์ กล้องถ่ายภาพ อุปกรณ์เสียงและภาพ PDA)

ทําไมต้องเลือกเรา

1.ทีมงาน R & D ความสามารถการออกแบบและการพัฒนาอิสระ, สามารถปรับแต่งกับการพัฒนาสินค้า; คุณเพียงแค่มีบัตรประจําตัว, เราจะทําซ้ายสําหรับคุณ, การพัฒนาฟรี, เวลา R & D 3-5 วันทําการ

2.ผลิตภัณฑ์โครงการการเลือกหลายโปรแกรม, รอบ, ตาราง, สี่เหลี่ยม, การเชื่อมต่อรูปทรงกับการใช้งานยืดหยุ่นของวิธีการเพื่อบรรลุลักษณะสวยงาม, ประหยัดพื้นที่, plug ง่ายแรงแม่เหล็กสามารถบรรลุได้ 1N ถึง 30N.

3วิธีการเชื่อมต่อ:แม่เหล็กกับแม่เหล็ก,แม่เหล็กกับเหล็กเหล็ก,แม่เหล็กกับแผ่นเหล็ก และอื่น ๆ เพื่อตอบสนองโครงสร้างและการใช้งานที่แตกต่างกัน, หลีกเลี่ยงการแทรกแซงสนามแม่เหล็ก, ใช้แม่เหล็ก NdFeBมันสามารถเก็บพลังแม่เหล็กไว้ตลอดไป.

วิธีการวางคําสั่งของสายเชื่อมแม่เหล็ก

ขั้น ตอน ที่ 1: บอก ความ ต้องการ ของ คุณ
ให้รายละเอียดสําคัญดังนี้:

✅ประเภทเครื่องเชื่อม: เช่น เฉพาะการชาร์จ, ข้อมูล + พลังงาน (USB-C/HDMI), Pogo Pin, Hybrid

✅ปริมาณ: ปริมาณประมาณต่อปี (ตัวอย่างเช่น 50K หน่วย/ปี)

✅ความต้องการในการปรับแต่ง:
รูป / ขนาด (ตัวอย่างเช่นรอบ Ø5 มม, มุมขวา)
.ปัจจุบันระดับ (เช่น การชาร์จเร็ว 8A)

. IP rating (ตัวอย่างเช่น IPX8 กันน้ํา)

ประเภทสัญญาณ (เช่น USB 2.0 + พลังงาน 12V)
สวยงาม (สี, การแบรนด์, การเสร็จสิ้นผิว)

✅รายละเอียดทางเทคนิค: ความดันการทํางาน, วงจรการจับคู่, ระยะอุณหภูมิการทํางาน

ขั้นตอนที่ 2: ราคาและข้อตกลง
UPE ให้:
ราคาหน่วย (ลดปริมาณสําหรับคําสั่ง 5K+)
.เวลานํา (การสร้างต้นแบบ + การผลิตจํานวนมาก)
เงื่อนไขการชําระเงิน (ตัวอย่างเช่น เงินฝาก 50% ก่อนการจัดส่ง 50%)

จัดการ: MOQ กําหนดการจัดส่ง แพ็คเกจ

ขั้นตอนที่ 3: ยืนยันการสั่งซื้อและชําระเงิน
ลงนาม PO หรือข้อตกลงการสั่งซื้ออย่างเป็นทางการ

จ่ายเงินอย่างปลอดภัย
การโอนเงินผ่านธนาคาร (SWIFT/TT)
.PayPal
บัตรเครดิต (สําหรับสั่งซื้อจํานวนมาก)

ขั้นตอนที่ 4: การผลิตและการจัดส่ง
✅การสร้างต้นแบบ: 5-7 วัน (อนุมัติตัวอย่างก่อนการผลิตจํานวนมาก)

✅การผลิตจํานวนมาก: 15-20 วัน (การปรับขนาดได้ง่าย)

การขนส่ง
.EXW
โลจิสติกส์ที่ติดตามได้ (DHL, FedEx, ส่งทางทะเล)

ขั้นตอนที่ 5: การประกันคุณภาพ
✅ก่อนการจัดส่ง: UPE ส่งรายงาน QC (การทดสอบ IP, การตรวจสอบความต่อเนื่อง)

✅หลังการจัดส่ง: ตรวจสอบ:
ความแม่นยําของมิติ
.ผลประกอบการสัญญาณ / พลังงาน
. จบความสม่ําเสมอ
