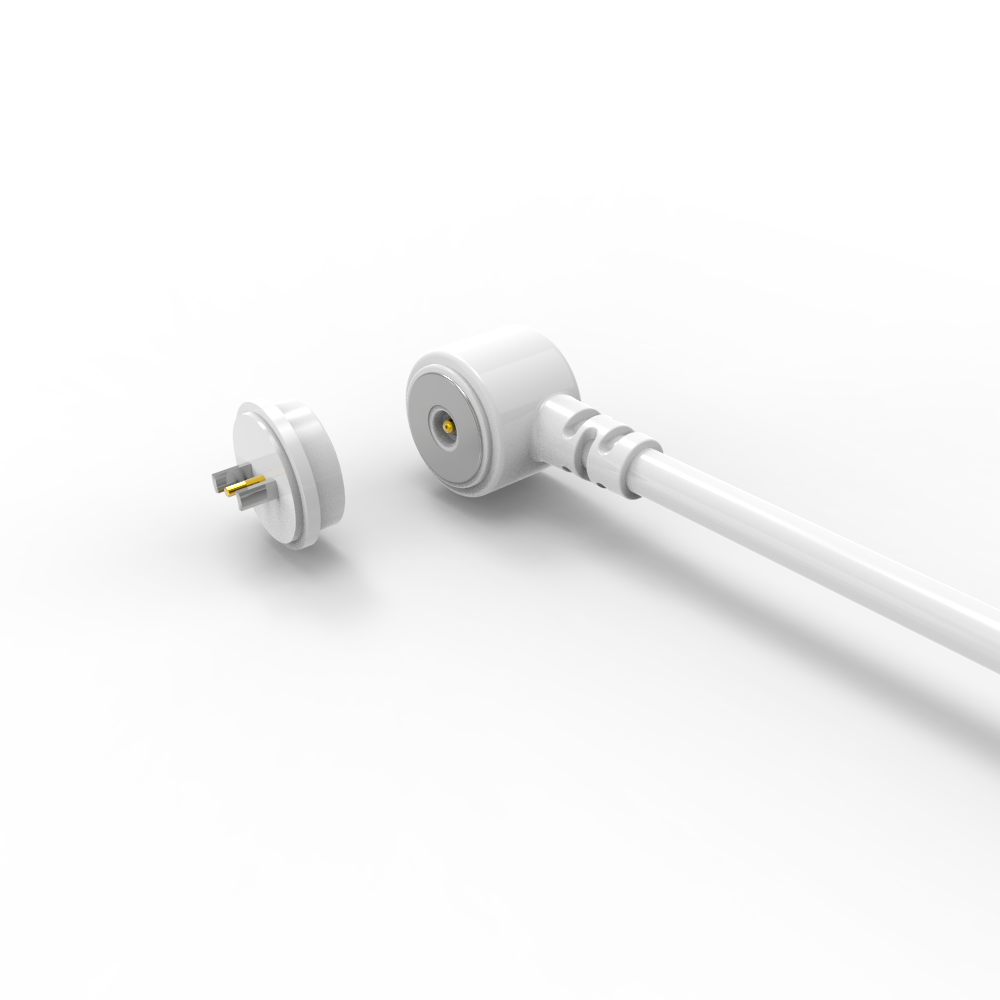

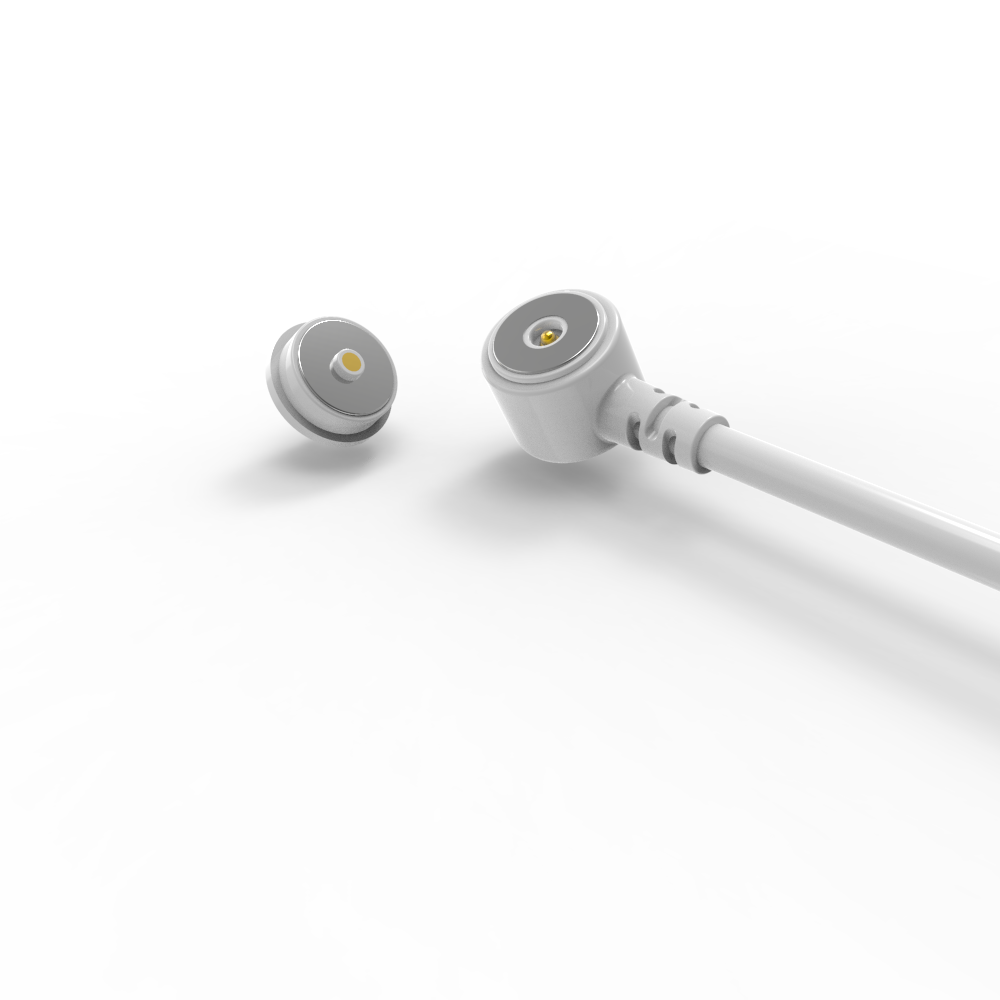

ผู้ผลิตขั้วต่อสายแม่เหล็กสีขาวขนาด 10.0 มม. สำหรับเครื่องใช้ในบ้าน

Dia 10.0 มม. ตัวเชื่อมต่อสายแม่เหล็กสีขาวผลิตสำหรับเครื่องใช้ในบ้าน

UPE เป็นผู้ผลิตตัวเชื่อมต่อแม่เหล็กและตัวเชื่อมต่อสายแม่เหล็ก ระดับมืออาชีพ

ตัวเชื่อมต่อสายชาร์จแม่เหล็ก UPE มีคุณสมบัติอายุการใช้งานยาวนานและการป้องกันไฟฟ้าลัดวงจร แม่เหล็กแรงสูง และปลอดภัย ฯลฯ เรายังมุ่งเน้นไปที่การพัฒนาตัวเชื่อมต่อประสิทธิภาพสูง ชุดตัวเชื่อมต่อแม่เหล็กของเรามีฟังก์ชันทั่วไปทั้งหมด

ผลิตภัณฑ์ส่วนใหญ่จำหน่ายไปยังยุโรป สหรัฐอเมริกา แคนาดา ออสเตรเลีย และประเทศและภูมิภาคที่พัฒนาแล้วในเอเชีย

 ข้อควรระวัง:
1. แม่เหล็กใช้วัสดุ NdFeB ซึ่งสามารถรักษาแรงแม่เหล็กไว้ได้ตลอดไป (ยกเว้นอุณหภูมิสูง แตกหัก การเชื่อมต่อขั้วเดียวกัน)

2. แม่เหล็กมีสนามแม่เหล็กแทรกแซง

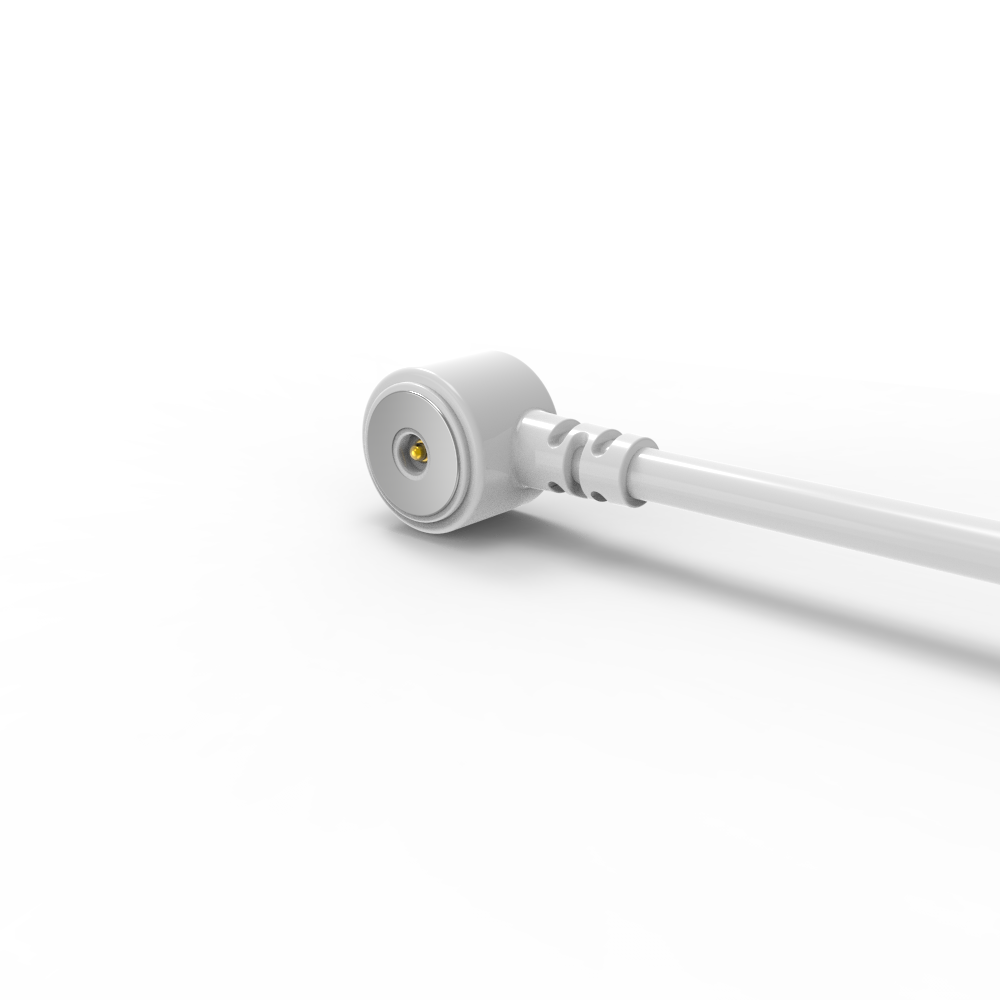

ตัวเชื่อมต่อสายแม่เหล็กตัวผู้:

...วัสดุ:
Pogo Pin: ทองเหลือง (ชุบ Plunger&Barrel 5U" ขั้นต่ำ Au over 60~100U"Ni);
ตัวเรือน: ขาว LCP+30%GF UL94 V-0;
แม่เหล็ก: NdFeB N52 ชุบ Ni;
สายเคเบิล:ขาว OD 3.5*2C(TC65*0.08),
แจ็คเก็ตสายไฟ:สีขาวTPE 90A .
แจ็คเก็ตตัวเชื่อมต่อ: ขาว TPE 90A..
...กลไก:
แรงสปริง: 70g±20g, ที่ 1.0 มม. working storke
Full storke: 1.2 มม.
อายุการใช้งานทางกล: 10000cycle ขั้นต่ำ..
...ไฟฟ้า:
แรงดันไฟฟ้า: 12 V.
กระแสไฟ: 3A.
ความต้านทานหน้าสัมผัส: 50mΩMax (PIN).
ทดสอบเปิดและลัดวงจร 100%
...ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
...การทดสอบสเปรย์เกลือ: 48 H.

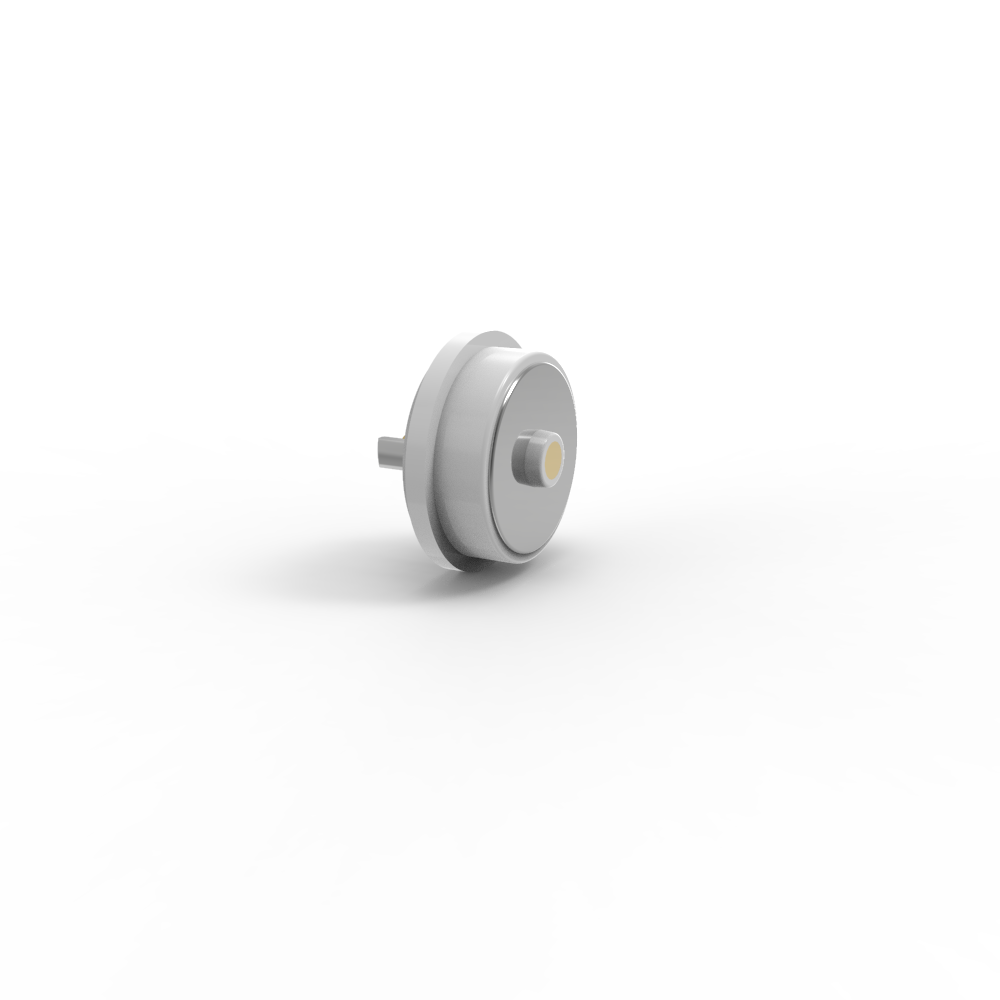

ตัวเชื่อมต่อแม่เหล็กตัวเมีย:

..วัสดุ:
PINr: ปราศจากสารตะกั่ว C6801, ชุบ 5U" ขั้นต่ำ Au over 60~100U"Ni;
ตัวเรือน: ขาว LCP+30%GF UL94 V-0;
เปลือก: ปราศจากสารตะกั่ว C6801 ชุบ Ni;
แม่เหล็ก: NdFeB N52 ชุบ Ni
....ไฟฟ้า:
แรงดันไฟฟ้า: 12.0 V.
กระแสไฟ: 3.0A.
ความต้านทานหน้าสัมผัส: 50mΩMax (PIN).
ทดสอบเปิดและลัดวงจร 100%
...ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
...การทดสอบสเปรย์เกลือ: 48H.
… คำอธิบายการใช้งานผลิตภัณฑ์ (ไม่จำกัดเฉพาะสิ่งต่อไปนี้):
1. บอร์ด PCB แบบเชื่อมปลั๊กอิน;
2. การขึ้นรูปและห่อหุ้มหลังจากเชื่อมสายไฟ;
3. สามารถเพิ่มขั้วต่อการถ่ายโอนของบอร์ด PCB นั้นได้;
4. การฉีดขึ้นรูป Mlding ของแม่พิมพ์แบบฝัง;
5. สามารถพันธะสายไฟได้โดยตรง

พารามิเตอร์ตัวเชื่อมต่อสายแม่เหล็ก 2Pin แบบวงกลม:

แบบร่างทางเทคนิคของตัวเชื่อมต่อสายแม่เหล็กตัวผู้ 2Pin แบบวงกลม

แบบร่างทางเทคนิคของตัวเชื่อมต่อแม่เหล็กตัวเมีย 2Pin แบบวงกลม

Reแนะนำเลย์เอาต์ pcb

ข้อดีของตัวเชื่อมต่อแม่เหล็ก:

●การออกแบบที่เป็นมนุษย์ของประสบการณ์การเชื่อมต่อการดูดซับอัตโนมัติ;

●ป้องกันการตกหล่นแบบ Humanized: ง่ายต่อการถอดออกจากอินเทอร์เฟซการชาร์จ และไม่ง่ายที่จะถอดอุปกรณ์ออก;

●อายุการใช้งาน: สูงสุด 100,000-200,000 รอบ;

●การออกแบบกันน้ำ: ปลายตัวเมียของอุปกรณ์สามารถกันฝุ่นและกันน้ำได้ (IPX8);

●เวลาในการชาร์จที่รวดเร็ว: การออกแบบตัวเชื่อมต่อแม่เหล็ก 5A-10A ทนต่อการส่งกระแสไฟขนาดใหญ่;

●รูปลักษณ์ของตัวเชื่อมต่อแม่เหล็กสามารถจับคู่ได้ตาม การออกแบบของอุปกรณ์แอปพลิเคชันของลูกค้า;

●การออกแบบโครงสร้างป้องกันไฟฟ้าลัดวงจรของผลิตภัณฑ์และป้องกันความผิดพลาด;

●ตระหนักถึงการส่งสัญญาณความถี่สูง สามารถแทนที่ฟังก์ชัน USB2.0 HDMI 1.3 แบบดั้งเดิม การส่งสัญญาณวิดีโอและเสียง

●ตัวเชื่อมต่อตัวเมียและอะแดปเตอร์ PCB ที่ประหยัดพื้นที่สามารถเชื่อมต่อแบบ pogo type และ SMT DIP patch cord ได้

●เกรดความต้านทานการกัดกร่อนที่ยอดเยี่ยม (48H-120H) ตรงตามข้อกำหนดสำหรับการใช้งานในสภาพแวดล้อมที่รุนแรง

●อินเทอร์เฟซที่ขยายได้ดีเยี่ยม ซึ่งสามารถใช้งานได้ (สัญญาณไฟ, วิดีโอเสียง, แจ็ค ฯลฯ)

●ระยะเวลาในการพัฒนาสั้น ต้นทุนการทำแม่พิมพ์ต่ำ และเหมาะสำหรับการปรับแต่ง

การใช้งานผลิตภัณฑ์:

1. การบินและอวกาศ อุปกรณ์ทางการแพทย์ อุปกรณ์อิเล็กทรอนิกส์บนรถยนต์ เครื่องใช้ในครัวเรือนขนาดเล็ก อุปกรณ์อุตสาหกรรมอัตโนมัติ อุปกรณ์สื่อสารข้อมูล อุปกรณ์ตรวจสอบอุตสาหกรรม อุปกรณ์ไร้สาย ยานพาหนะอัจฉริยะที่เคลื่อนที่ตามราง
2: อุปกรณ์เสมือนจริง (VR), อุปกรณ์ยานพาหนะทางอากาศไร้คนขับ, อุปกรณ์หุ่นยนต์อัจฉริยะ
3: ผลิตภัณฑ์สวมใส่ได้อัจฉริยะ ผลิตภัณฑ์ระบุตำแหน่งอัจฉริยะ (นาฬิกาอัจฉริยะสำหรับเด็ก, สร้อยข้อมืออัจฉริยะ, โทรศัพท์มือถือแบบสวมใส่ได้, หูฟังบลูทูธ ฯลฯ)
4: อุปกรณ์สมาร์ทโฮม, อุปกรณ์เทอร์มินัลมือถืออัจฉริยะ, อุปกรณ์สุขาภิบาลอัจฉริยะ, อุปกรณ์กีฬากลางแจ้งอัจฉริยะ, อุปกรณ์กายภาพบำบัดและความงามอัจฉริยะ
5: อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เครื่องใช้ในครัวเรือนขนาดเล็ก (เครื่องพิมพ์ สมาร์ทโฟน คอมพิวเตอร์ กล้อง อุปกรณ์ภาพและเสียง PDA)

ทำไมต้องเลือกเรา?

1. ทีมงาน R & D มีความสามารถในการออกแบบและพัฒนาอิสระ สามารถปรับแต่งได้ด้วยการพัฒนาผลิตภัณฑ์ คุณเพียงแค่มี ID เราจะทำส่วนที่เหลือให้คุณ พัฒนาฟรี เวลา R&D 3-5 วันทำการ

2. โครงการผลิตภัณฑ์ของการเลือกหลายโปรแกรม ทรงกลม สี่เหลี่ยม จัตุรัส สี่เหลี่ยมผืนผ้า การเชื่อมต่อรูปทรงด้วยการใช้ทางที่ยืดหยุ่นเพื่อให้ได้รูปลักษณ์ที่สวยงาม ประหยัดพื้นที่ เสียบง่าย แรงแม่เหล็กสามารถทำได้ 1N ถึง 30N

3. วิธีการเชื่อมต่อ: แม่เหล็กกับแม่เหล็ก แม่เหล็กกับโลหะผสม แม่เหล็กกับแผ่นเหล็ก และอื่นๆ เพื่อตอบสนองโครงสร้างและการใช้งานที่แตกต่างกัน หลีกเลี่ยงการรบกวนของสนามแม่เหล็ก ใช้แม่เหล็ก NdFeB ซึ่งสามารถรักษาแรงแม่เหล็กไว้ได้ตลอดไป

วิธีการสั่งซื้อตัวเชื่อมต่อสายแม่เหล็ก

ขั้นตอนที่ 1: ส่งความต้องการของคุณ
ระบุรายละเอียดสำคัญเหล่านี้:

✅ประเภทตัวเชื่อมต่อ: เช่น การชาร์จเท่านั้น, ข้อมูล+พลังงาน (USB-C/HDMI), Pogo Pin, Hybrid

✅ปริมาณ: ปริมาณต่อปีโดยประมาณ (เช่น 50K หน่วย/ปี)

✅ความต้องการในการปรับแต่ง:
.รูปร่าง/ขนาด (เช่น วงกลม Ø5 มม., มุมฉาก)
.พิกัดกระแสไฟ (เช่น การชาร์จเร็ว 8A)

.ระดับ IP (เช่น กันน้ำ IPX8)

.ประเภทสัญญาณ (เช่น USB 2.0 + พลังงาน 12V)
สุนทรียศาสตร์ (สี แบรนด์ การตกแต่งพื้นผิว)

✅ข้อมูลจำเพาะทางเทคนิค: แรงดันไฟฟ้าในการทำงาน รอบการผสมพันธุ์ ช่วงอุณหภูมิในการทำงาน

ขั้นตอนที่ 2: ใบเสนอราคาและข้อตกลง
UPE ให้:
.ราคาต่อหน่วย (ส่วนลดปริมาณสำหรับคำสั่งซื้อ 5K+)
.ระยะเวลาในการผลิต (การสร้างต้นแบบ + การผลิตจำนวนมาก)
.เงื่อนไขการชำระเงิน (เช่น เงินมัดจำ 50%, 50% ก่อนการจัดส่ง)

สรุป: MOQ, กำหนดการจัดส่ง, บรรจุภัณฑ์

ขั้นตอนที่ 3: ยืนยันการสั่งซื้อและชำระเงิน
ลงนามใน PO หรือข้อตกลงการสั่งซื้ออย่างเป็นทางการ

ชำระเงินอย่างปลอดภัยผ่าน:
.การโอนเงินผ่านธนาคาร (SWIFT/TT)
.PayPal
.Letter of Credit (สำหรับการสั่งซื้อจำนวนมาก)

ขั้นตอนที่ 4: การผลิตและการจัดส่ง
✅การสร้างต้นแบบ: 5-7 วัน (การอนุมัติตัวอย่างก่อนการผลิตจำนวนมาก)

✅การผลิตจำนวนมาก: 15-20 วัน (การปรับขนาดที่ยืดหยุ่น)

การส่งสินค้า:
.EXW
.โลจิสติกส์ที่ติดตามได้ (DHL, FedEx, การขนส่งทางทะเล)

ขั้นตอนที่ 5: การประกันคุณภาพ
✅ก่อนการจัดส่ง: UPE ให้รายงาน QC (การทดสอบ IP, การตรวจสอบความต่อเนื่อง)

✅หลังการจัดส่ง: ตรวจสอบ:
.ความแม่นยำของมิติ
.ประสิทธิภาพสัญญาณ/พลังงาน
.ความสม่ำเสมอในการตกแต่ง

การส่งสินค้า
