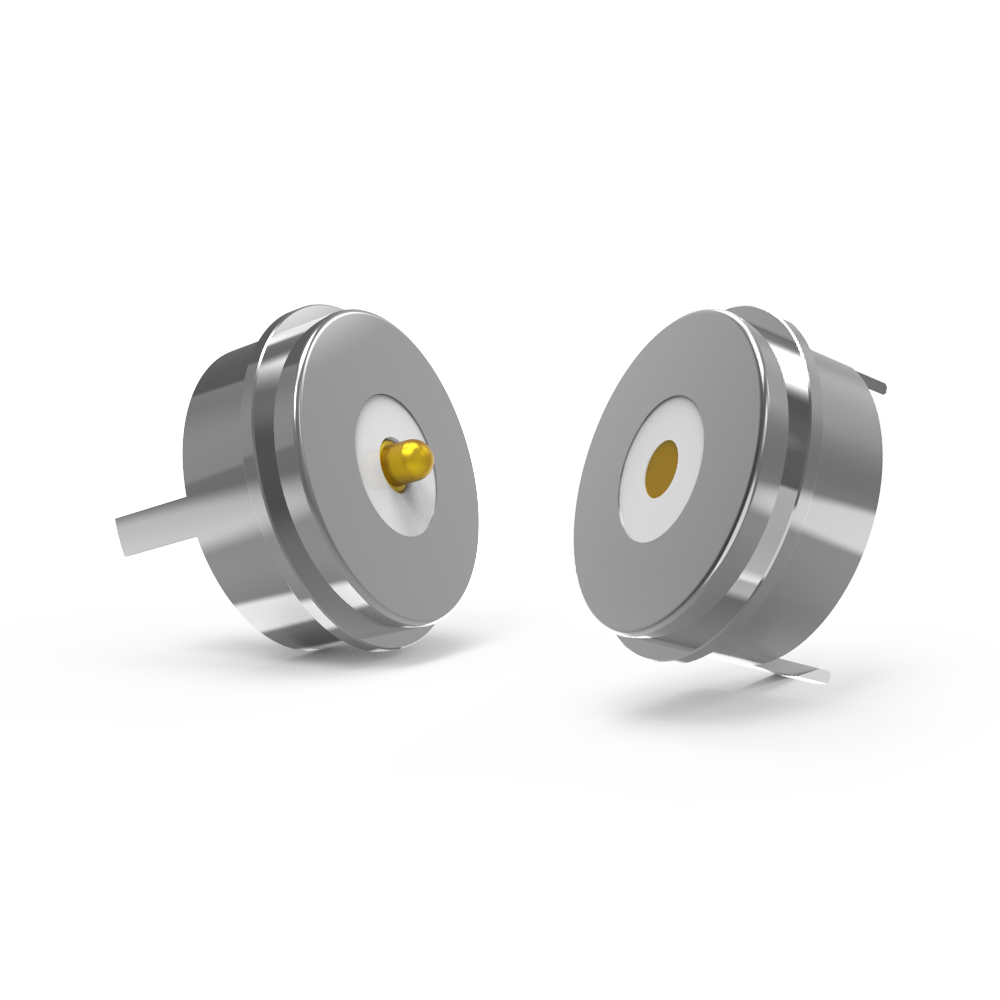

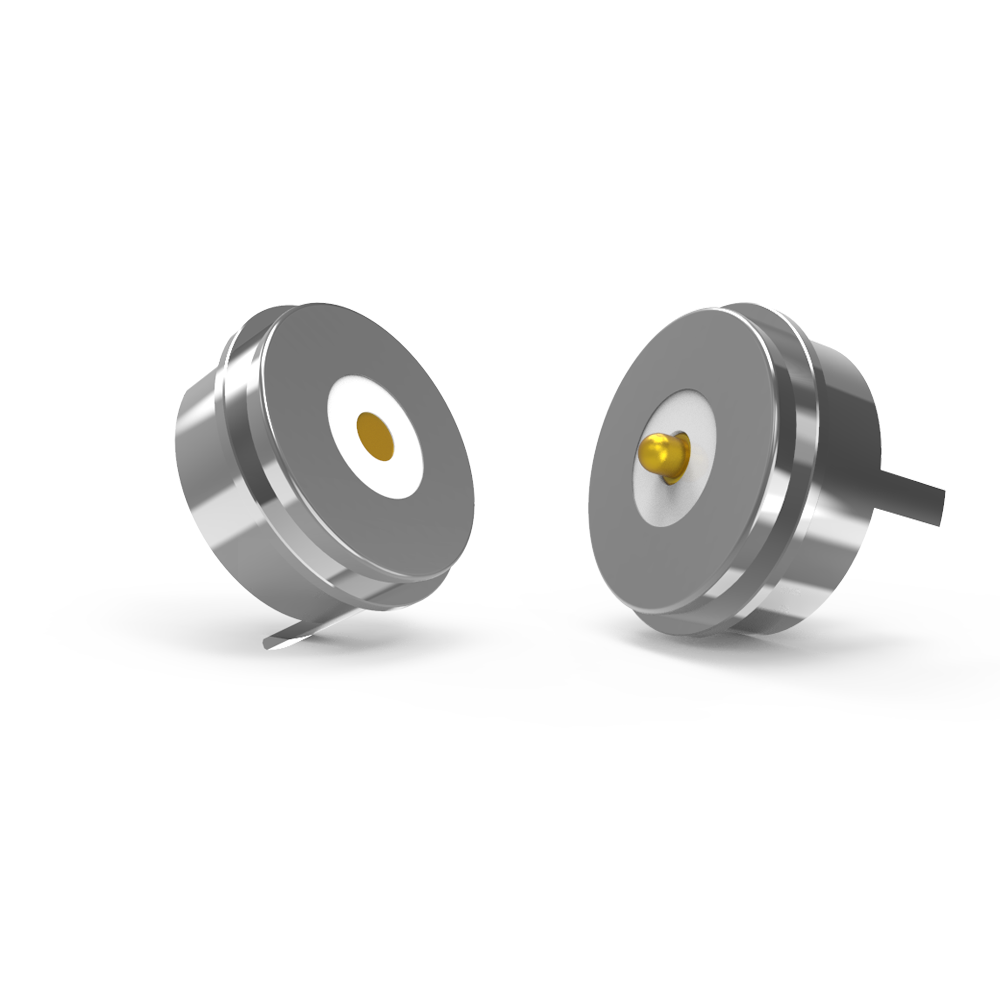

Dia 10.0mm เพศชายและเพศหญิงวงกลมแม่เหล็กสปริงปอยโป pin เครื่องเชื่อมต่อสําหรับ LED

ข้อมูลพื้นฐาน
Place of Origin: China
ชื่อแบรนด์: UPE
ได้รับการรับรอง: ISO9002
Model Number: VIC3350C/VIC3350D
Minimum Order Quantity: 5000
ราคา: $1-$5
Packaging Details: PE bags
Delivery Time: 12-15 working days
Payment Terms: T/T
Supply Ability: 5KPCS/Day
ข้อมูลรายละเอียด
Name: Rounded Magnetic Connector Color: White
Material: Lead-free C6801,SUS 304 ,White LCP, NdFeB N52 Current: 5.0A
Volatge: 12V Spring force: 70g±20g
Working storke: 1.0mm Salt spray test: 48H
Mechanical life: 50000 cycle Min. Contact resistance: 50mΩ Max (PIN)

รายละเอียดสินค้า

ขั้วต่อพินป๊อกโก้สปริงแม่เหล็กแบบวงกลมตัวผู้และตัวเมียขนาด Dia 10.0 มม. สำหรับ LED


UPE ออกแบบและผลิตขั้วต่อแม่เหล็ก ขั้วต่อสายเคเบิลแม่เหล็กสำหรับลูกค้าอย่างมืออาชีพ
คุณเพียงแค่ต้องแจ้ง ID และอธิบายการใช้งานผลิตภัณฑ์ของคุณพร้อมข้อกำหนดของคุณให้เรา จากนั้นวิศวกรของเราจะให้คำแนะนำแก่คุณ และเรายังสามารถช่วยคุณออกแบบผลิตภัณฑ์ของคุณให้เสร็จสิ้น หรือ UPE จะออกแบบให้คุณหากคุณต้องการ


ส่วนประกอบขั้วต่อแม่เหล็กตัวผู้

...วัสดุ:

ลูกสูบ: ปราศจากสารตะกั่ว C6801, ชุบ 5U" Min Au over 60~100U"Ni;
กระบอก: ปราศจากสารตะกั่ว C6801, ชุบ 5U"Min Au over 60~100U"Ni;
สปริง: SUS 304 ชุบ 1U"Au;
ตัวเรือน: LCP สีขาว + 30%GF UL94 V-0;
เปลือก: ปราศจากสารตะกั่ว C6801 ชุบนิกเกิล;
แม่เหล็ก: NdFeB N52 ชุบนิกเกิล
...กลไก:
แรงสปริง: 80g±20g, ที่ระยะชักการทำงาน 1.0 มม.
ระยะชักเต็ม: 1.2 มม.
อายุการใช้งานทางกล: 50000 รอบขั้นต่ำ
...ไฟฟ้า:
แรงดันไฟฟ้า: 12.0 V.
กระแสไฟฟ้า: 5.0 A.
ความต้านทานหน้าสัมผัส: 50mΩMax (PIN).
ทดสอบเปิดและลัดวงจร 100%
...ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
...การทดสอบสเปรย์เกลือ: 48H
… คำอธิบายการใช้งานผลิตภัณฑ์ (ไม่จำกัดเฉพาะสิ่งต่อไปนี้):
1. บอร์ด PCB แบบเชื่อมต่อแบบเสียบ;
2. การขึ้นรูปและห่อหุ้มหลังจากเชื่อมสายไฟ;
3. สามารถเพิ่มขั้วต่อการถ่ายโอนของบอร์ด PCB นั้นได้;
4. การฉีดขึ้นรูป Mlding ของแม่พิมพ์แบบฝัง;
5. สามารถพันธะสายไฟได้โดยตรง


ส่วนประกอบขั้วต่อแม่เหล็กตัวเมีย

...วัสดุ:
PIN: ปราศจากสารตะกั่ว C6801, ชุบ 5U"Min Au over 60~100U"Ni;

ตัวเรือน: LCP สีขาว + 30%GF UL94 V-0;
เปลือก: ปราศจากสารตะกั่ว C6801 ชุบนิกเกิล;
แม่เหล็ก: NdFeB N52 ชุบนิกเกิล
....ไฟฟ้า:
แรงดันไฟฟ้า: 12.0 V.
กระแสไฟฟ้า: 5.0 A.
ความต้านทานหน้าสัมผัส: 50mΩMax (PIN).
ทดสอบเปิดและลัดวงจร 100%
...ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
...การทดสอบสเปรย์เกลือ: 48H
… คำอธิบายการใช้งานผลิตภัณฑ์ (ไม่จำกัดเฉพาะสิ่งต่อไปนี้):
1. บอร์ด PCB แบบเชื่อมต่อแบบเสียบ;
2. การขึ้นรูปและห่อหุ้มหลังจากเชื่อมสายไฟ;
3. สามารถเพิ่มขั้วต่อการถ่ายโอนของบอร์ด PCB นั้นได้;
4. การฉีดขึ้นรูป Mlding ของแม่พิมพ์แบบฝัง;
5. สามารถพันธะสายไฟได้โดยตรง


พารามิเตอร์ขั้วต่อแม่เหล็ก DC:

ชื่อ

ขั้วต่อแม่เหล็กแบบวงกลม

ประเภท

ตัวผู้/ตัวเมีย

พิน

2 พิน

เส้นผ่านศูนย์กลาง

10.0 มม.

สี

ขาว

พินป๊อกโก้

ทองเหลือง C6801 ชุบ Au 0.125um

ชิ้นส่วนหมุน

ทองเหลือง C6801 ชุบนิกเกิล

ตัวเรือน

LCP สีขาว + 30%GF UL94 V-0;

แรงสปริง

8020g, ที่ 1.0มม. ระยะชักการทำงาน

ระยะชักเต็ม

1.2 มม.

อายุการใช้งานทางกล

50000 รอบขั้นต่ำ

กระแสไฟฟ้า

3.0A สูงสุด

แรงดันไฟฟ้า

DC 12V

ความต้านทานหน้าสัมผัส

50mΩ สูงสุด (PIN).

อุณหภูมิในการทำงาน

-25℃ ถึง +80℃

การทดสอบสเปรย์เกลือ

24H

การรับรอง

ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH

การทดสอบ

ทดสอบเปิดและลัดวงจร 100%

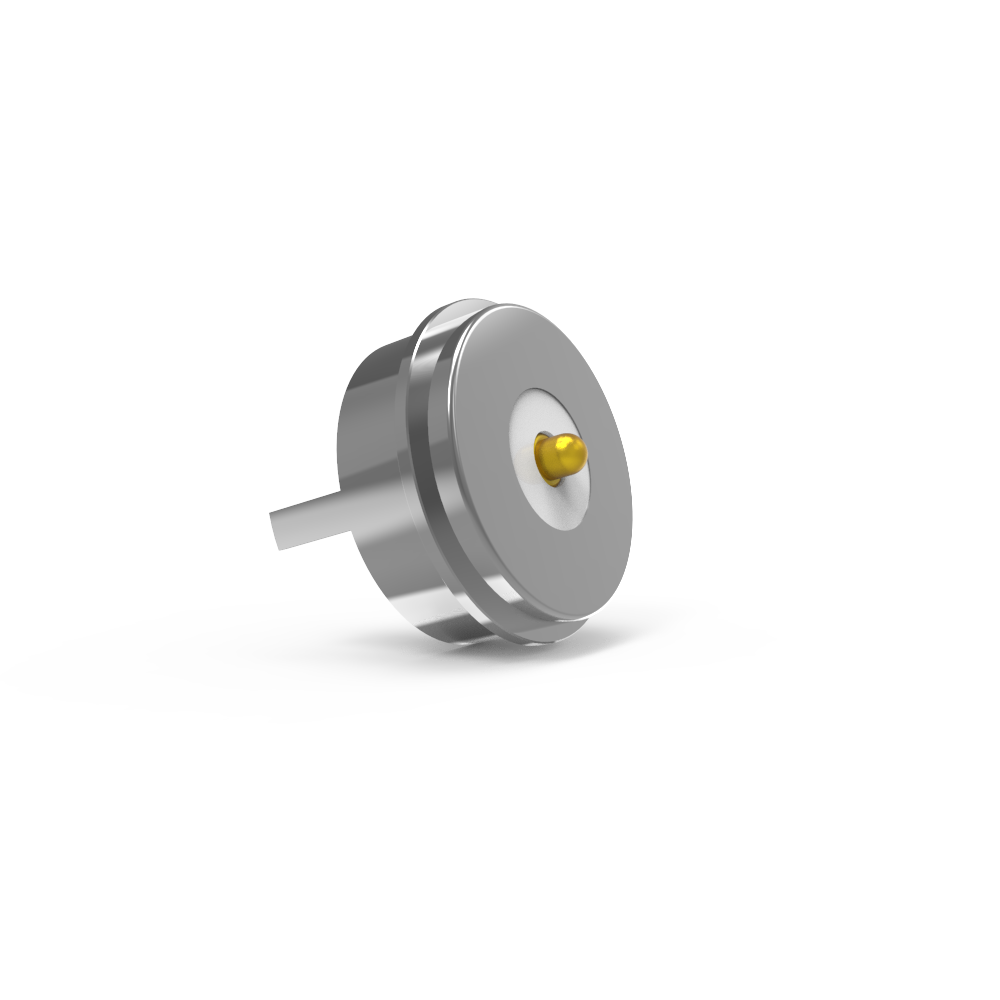

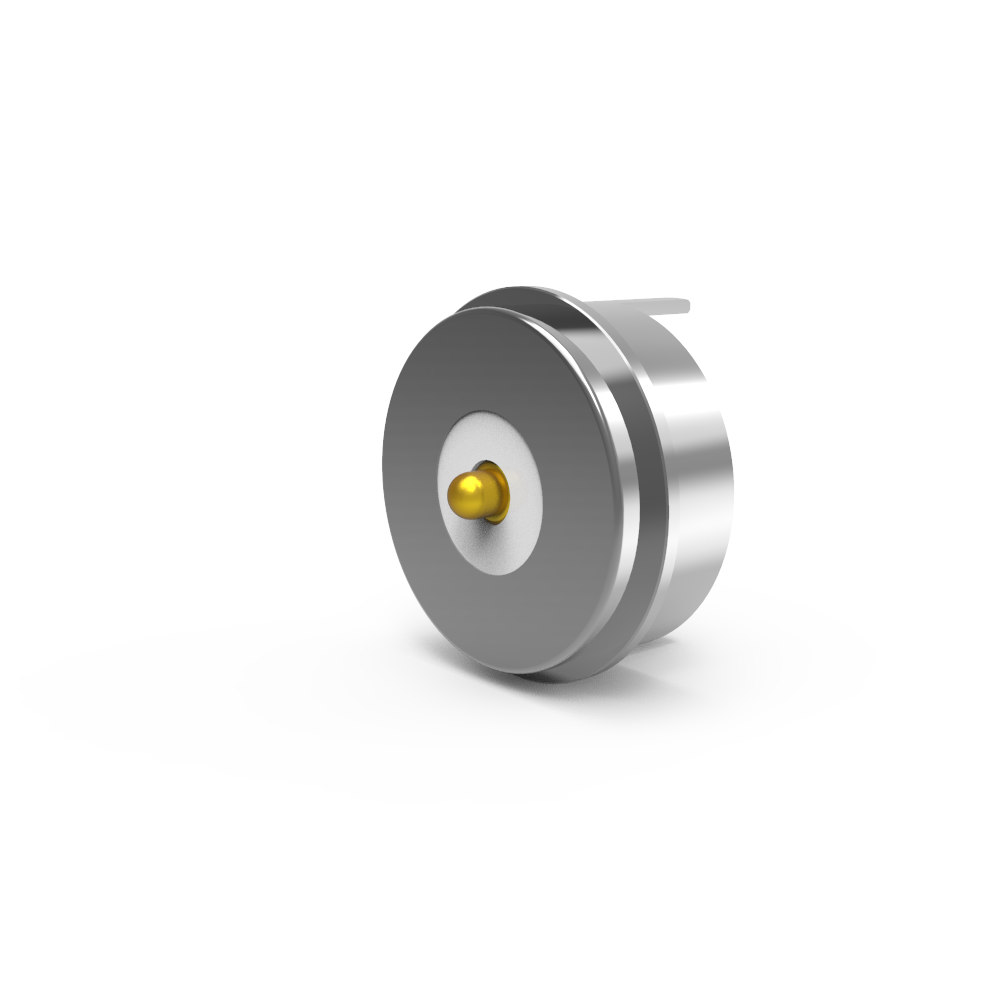

แบบร่างทางเทคนิคของขั้วต่อแม่เหล็กตัวผู้แบบวงกลม

Dia 10.0mm เพศชายและเพศหญิงวงกลมแม่เหล็กสปริงปอยโป pin เครื่องเชื่อมต่อสําหรับ LED 0

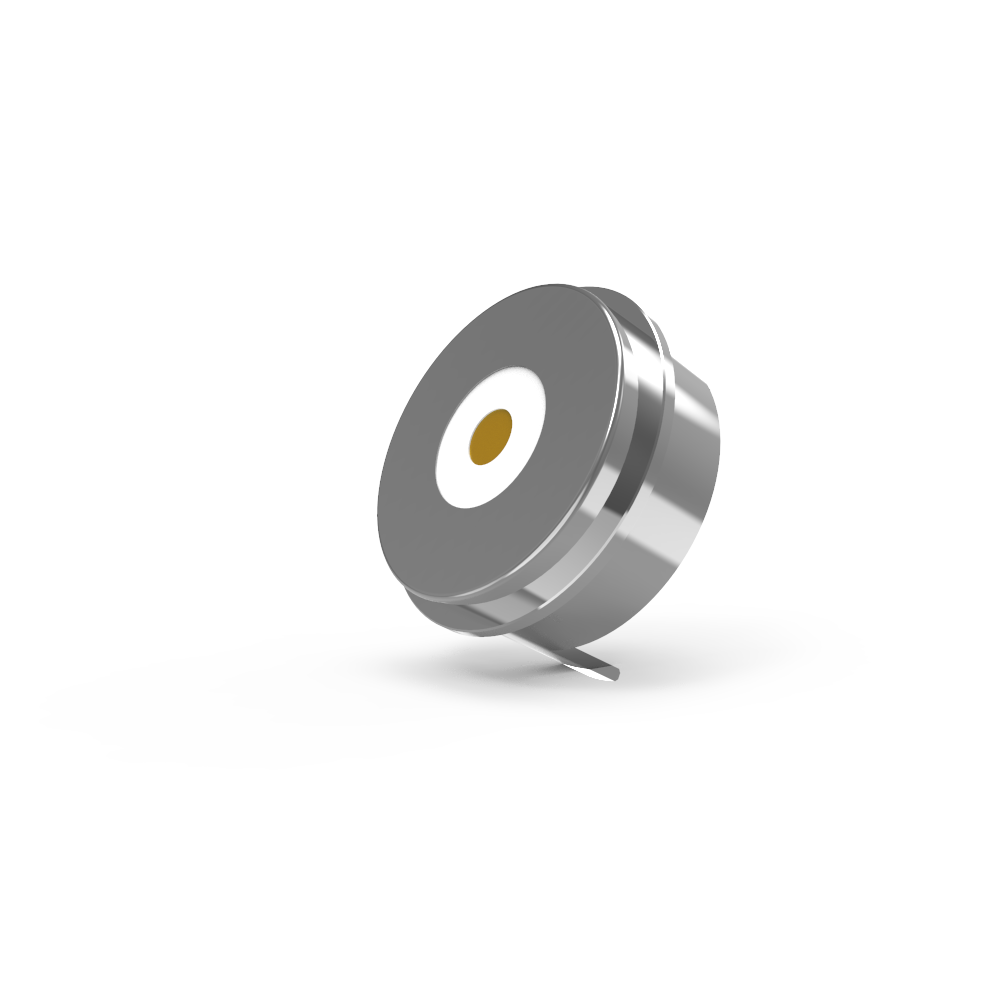

แบบร่างทางเทคนิคของขั้วต่อแม่เหล็กตัวเมียแบบวงกลม

Dia 10.0mm เพศชายและเพศหญิงวงกลมแม่เหล็กสปริงปอยโป pin เครื่องเชื่อมต่อสําหรับ LED 1

เลย์เอาต์ PCB:

Dia 10.0mm เพศชายและเพศหญิงวงกลมแม่เหล็กสปริงปอยโป pin เครื่องเชื่อมต่อสําหรับ LED 2


ข้อดีของขั้วต่อแม่เหล็ก:

●การออกแบบที่เป็นมนุษย์ของประสบการณ์การเชื่อมต่อการดูดซับอัตโนมัติ;

●ป้องกันการตกหล่นแบบมนุษย์: ง่ายต่อการถอดออกจากอินเทอร์เฟซการชาร์จ และไม่ง่ายที่จะถอดอุปกรณ์;

●อายุการใช้งาน: สูงสุด 100,000-200,000 รอบ;

●การออกแบบกันน้ำ: ปลายตัวเมียของอุปกรณ์สามารถกันฝุ่นและกันน้ำได้ (IPX8);

●เวลาในการชาร์จที่รวดเร็ว: การออกแบบขั้วต่อแม่เหล็ก 5A-10A ทนต่อการส่งกระแสไฟฟ้าขนาดใหญ่;

ลักษณะที่ปรากฏของขั้วต่อแม่เหล็กสามารถจับคู่ได้ตามการออกแบบของอุปกรณ์ใช้งานของลูกค้า;

การออกแบบโครงสร้างป้องกันไฟฟ้าลัดวงจรของผลิตภัณฑ์และป้องกันความผิดพลาด;

ตระหนักถึงการส่งสัญญาณความถี่สูง สามารถแทนที่ฟังก์ชัน USB2.0 HDMI 1.3 การส่งสัญญาณวิดีโอและเสียง

ขั้วต่อตัวเมียและอะแดปเตอร์ PCB ที่ประหยัดพื้นที่สามารถเชื่อมต่อแบบ pogo type และ SMT DIP patch cord

เกรดความต้านทานการกัดกร่อนที่ยอดเยี่ยม (48H-120H) ตรงตามข้อกำหนดสำหรับการใช้งานในสภาพแวดล้อมที่รุนแรง

อินเทอร์เฟซที่ขยายได้ดีเยี่ยม ซึ่งสามารถใช้งานได้ (สัญญาณไฟ, วิดีโอเสียง, แจ็ค ฯลฯ)

ระยะเวลาในการพัฒนาสั้น ต้นทุนการทำแม่พิมพ์ต่ำ และเหมาะสำหรับการปรับแต่ง


การประยุกต์ใช้ผลิตภัณฑ์ขั้วต่อแม่เหล็ก:

1. การบินและอวกาศ อุปกรณ์ทางการแพทย์ อุปกรณ์อิเล็กทรอนิกส์บนรถยนต์ เครื่องใช้ในครัวเรือนขนาดเล็ก อุปกรณ์อุตสาหกรรมอัตโนมัติ อุปกรณ์สื่อสารข้อมูล อุปกรณ์ตรวจสอบอุตสาหกรรม อุปกรณ์ไร้สาย ยานพาหนะอัจฉริยะที่เคลื่อนที่ตามราง
2: อุปกรณ์เสมือนจริง (VR), อุปกรณ์ยานพาหนะทางอากาศไร้คนขับ, อุปกรณ์หุ่นยนต์อัจฉริยะ
3: ผลิตภัณฑ์สวมใส่ได้อัจฉริยะ, ผลิตภัณฑ์ระบุตำแหน่งอัจฉริยะ (นาฬิกาอัจฉริยะสำหรับเด็ก, สร้อยข้อมืออัจฉริยะ, โทรศัพท์มือถือแบบสวมใส่ได้, หูฟังบลูทูธ ฯลฯ)
4: อุปกรณ์สมาร์ทโฮม, อุปกรณ์เทอร์มินัลมือถืออัจฉริยะ, อุปกรณ์สุขาภิบาลอัจฉริยะ, อุปกรณ์กีฬาและอุปกรณ์ความงามกลางแจ้งอัจฉริยะ
5: อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เครื่องใช้ในครัวเรือนขนาดเล็ก (เครื่องพิมพ์ สมาร์ทโฟน คอมพิวเตอร์ กล้อง อุปกรณ์ภาพและเสียง PDA)


ทำไม UPE ถึงควรเป็นพันธมิตรของคุณ?

1. ทีมงาน R&D มีความสามารถในการออกแบบและพัฒนาอย่างอิสระ สามารถปรับแต่งได้ด้วยการพัฒนาผลิตภัณฑ์ คุณเพียงแค่มี ID เราจะทำส่วนที่เหลือให้คุณ พัฒนาฟรี เวลา R&D 3-5 วันทำการ

2. โครงการผลิตภัณฑ์ของการเลือกหลายโปรแกรม ทรงกลม สี่เหลี่ยม จัตุรัส การเชื่อมต่อรูปทรงด้วยการใช้งานที่ยืดหยุ่นเพื่อให้ได้รูปลักษณ์ที่สวยงาม ประหยัดพื้นที่ เสียบง่าย แรงแม่เหล็กสามารถทำได้ 1N ถึง 30N

3. วิธีการเชื่อมต่อ: แม่เหล็กกับแม่เหล็ก แม่เหล็กกับโลหะผสม แม่เหล็กกับแผ่นเหล็ก และอื่นๆ เพื่อตอบสนองโครงสร้างและการใช้งานที่แตกต่างกัน หลีกเลี่ยงการรบกวนของสนามแม่เหล็ก ใช้แม่เหล็ก NdFeB ซึ่งสามารถรักษาแรงแม่เหล็กไว้ได้ตลอดไป


วิธีการสั่งซื้อขั้วต่อแม่เหล็กของคุณกับ UPE

1. ส่งความต้องการของคุณ

ติดต่อทีมขายของเราผ่าน:

อีเมล: [union@upetech.net]

โทรศัพท์: [+86 13434524996]

แบบฟอร์มออนไลน์: [www.pogopinsconnector.com]



ให้รายละเอียด:

✔ การใช้งาน (เช่น การแพทย์ ยานยนต์ อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค)

✔ ประเภทขั้วต่อ (เช่น พินป๊อกโก้แม่เหล็ก สายชาร์จ)

✔ ข้อมูลจำเพาะ (แรงดันไฟฟ้า กระแสไฟฟ้า ขนาด ระดับการกันน้ำ ฯลฯ)

✔ ปริมาณและระยะเวลารอคอยสินค้า



2. รับโซลูชันแบบกำหนดเอง (ถ้าจำเป็น)

วิศวกรของเราจะตรวจสอบความต้องการของคุณและเสนอการออกแบบที่กำหนดเอง (ถ้าจำเป็น)

เราจะแชร์แบบจำลอง 3 มิติ ตัวอย่าง หรือแบบร่างทางเทคนิคเพื่อขออนุมัติ


เงื่อนไขการชำระเงิน:

เงินมัดจำ 50% (ชำระล่วงหน้า): ครอบคลุมต้นทุนการผลิต (วัสดุ แรงงาน)

ยอดคงเหลือ 50% (ชำระก่อนจัดส่ง): รับประกันการควบคุมคุณภาพและความมุ่งมั่นจากทั้งสองฝ่าย


วิธีการชำระเงิน:

T/T (โอนเงินผ่านธนาคาร), PayPal, ธนาคาร OCBC

คำแนะนำ:

ใช้ PayPal สำหรับตัวอย่าง (ปลอดภัยกว่า)

ใช้ T/T สำหรับการสั่งซื้อจำนวนมาก (ค่าธรรมเนียมต่ำกว่า)


ระยะเวลารอคอยสินค้าตัวอย่าง: ตัวอย่างสินค้าคงคลัง 2-3 วันทำการ/ตัวอย่างที่กำหนดเอง 5-7 วันทำการ

ระยะเวลารอคอยสินค้าการผลิต:10-15 วันทำการ

ผลิตเพื่อ:อเมริกา ยุโรป เอเชีย แอฟริกาใต้

เงื่อนไขทางการค้า: EXW

ค่าขนส่ง: ทางอากาศ ทะเล ด่วน

บริการ: คุณภาพสูงด้วยราคาที่สมเหตุสมผล บริการ OEM ขนาด สี การออกแบบพิเศษใดๆ เป็นที่ยอมรับ


การขนส่ง

Dia 10.0mm เพศชายและเพศหญิงวงกลมแม่เหล็กสปริงปอยโป pin เครื่องเชื่อมต่อสําหรับ LED 3
