| Place of Origin: | China |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9002 |
| Model Number: | VIC3350A/ VIC3350B |
| เอกสาร: | VIC3350A.pdf |
| Minimum Order Quantity: | 5000 |
| ราคา: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Rounded Magnetic Connector | Color: | Black |
|---|---|---|---|
| Material: | Lead-free C6801,SUS 304 ,Black HTN, NdFeB N52 | Current: | 5.0A |
| Volatge: | 12V | Spring force: | 80g±20g |
| Working storke: | 1.0mm | Salt spray test: | 48H |
| Mechanical life: | 50000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |
DC12V 5V เครื่องเชื่อมแม่เหล็ก เครื่องเชื่อมไฟฟ้าแม่เหล็ก 2 ปิน
ผู้ผลิตเครื่องเชื่อมแม่เหล็กมืออาชีพ:UPE มีความเชี่ยวชาญในการออกแบบและผลิต เครื่องเชื่อมแม่เหล็กคุณภาพสูงและ เครื่องเชื่อมเคเบิลแม่เหล็ก
การปรับแต่งเป็นความแข็งแรงของเรา
เราใช้ทีมงานของเราเอง ของนักออกแบบมืออาชีพ ที่มุ่งมั่นในการเข้าใจ และตอบสนองความต้องการพิเศษของคุณ
เรานําเสนอบริการการปรับแต่งเครื่องเชื่อมแม่เหล็กที่ครบวงจร
เราพัฒนาระบบเชื่อมปิ้นโปโก้แม่เหล็กที่ออกแบบมาเพื่อตอบสนองความต้องการของลูกค้า
ความมุ่งมั่นต่อคุณภาพและความเป็นไปตาม
วัสดุทั้งหมดที่ใช้ในเครื่องเชื่อมแม่เหล็กของเรา ตรงกับกฎ RoHS & REACH สังคมและความปลอดภัยอย่างเคร่งครัด
เครื่องเชื่อมทุกสายผ่านการทดสอบวงจรสั้นและเปิด 100% เพื่อให้ความน่าเชื่อถือและผลงานสูงสุด
ส่วนของเครื่องเชื่อมแม่เหล็กตัวผู้
...วัสดุ:
พลันเจอร์: C6801 ไม่มีหมู, การเคลือบ 5U "Min Au มากกว่า 60 ~ 100U" Ni;
บาร์เรล: C6801 ไม่นําหมู, ทา 5U"Min Au มากกว่า 60 ~ 100U"Ni;
สปริง:SUS 304 ปลอต 1U"Au;
กล่อง: สีดํา HTN+30%GF UL94 V-0
เปลือก: ไม่นํา C6801 Plating Ni;
แม็กเนต: NdFeB N52 Plating Ni
...เครื่องจักรกล:
พลังสปริง: 80g ± 20g, ในแรงทํางาน 1.0mm
หนองหญ้า1.2 มิลลิเมตร
อายุการใช้งาน: 50,000 วงจร นาที
...ไฟฟ้า:
โลเตจ:12.0 วอล
ปัจจุบัน:5.0 A
ความต้านทานการติดต่อ: 50mΩMax (PIN)
การทดสอบเปิดและสั้น 100%
...ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
ส่วนของเครื่องเชื่อมแม่เหล็กหญิง
...วัสดุ:
PIN: C6801 ไม่มีหมู, การเคลือบ 5U"Min Au มากกว่า 60 ~ 100U"Ni;
กล่อง: สีดํา HTN+30%GF UL94 V-0
เปลือก: ไม่นําC6801 Plating Ni;
แม็กเนต: NdFeB N52 Plating Ni
....ไฟฟ้า:
โลเตจ:12.0 วอล
ปัจจุบัน:5.0 A
ความต้านทานการติดต่อ: 50mΩMax (PIN)
การทดสอบเปิดและสั้น 100%
...ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
...ทดสอบสเปรย์เกลือ:48H
... & มิติการตรวจสอบกุญแจ
... รายละเอียดการใช้งานของผลิตภัณฑ์ (ไม่จํากัดในด้านต่อไปนี้)
1.พล็อก-อิน PCB board การปั่น
2. การปั้นและการปิดสายไฟหลังการปั่น
3. ทอร์มิเนลโอนของบอร์ด PCB นั้นสามารถติดต่อได้
4. การพิมพ์แบบฉีดพิมพ์ของพิมพ์ที่สามารถฝังได้
5สายไฟสามารถเชื่อมต่อได้โดยตรง
ปริมาตรของเครื่องเชื่อมแม่เหล็กแบบ DC:
|
ชื่อ |
เครื่องเชื่อมแม่เหล็กวงกลม |
|
ประเภท |
เพศชาย/หญิง |
|
ปิน |
2 ปิน |
|
กว้าง |
10.0 มม. |
|
สี |
สีดํา |
|
โปโก้ปิน |
ทองแดง C6801 Plating Au 0.125um |
|
เครื่องหมุน |
ทองแดง C6801 การเคลือบ Ni |
|
บ้านพัก |
สีดํา HTN |
|
ความแรงของสปริง |
80g±20g, เวลา 10mm การทํางานสตอร์ค |
|
หนองหญ้า |
1.2 มม. |
|
อายุการใช้งาน |
50000 จักรยาน นาที |
|
ปัจจุบัน |
5.0AMax |
|
โวลเตชั่น |
DC 12V |
|
ความต้านทานต่อการสัมผัส |
50mΩ แม็กซ์ (PIN) |
|
อุณหภูมิการทํางาน |
-25°C ถึง +80°C |
|
การทดสอบสเปรย์เกลือ |
24 ชั่วโมง |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
การทดสอบเปิดและสั้น 100% |

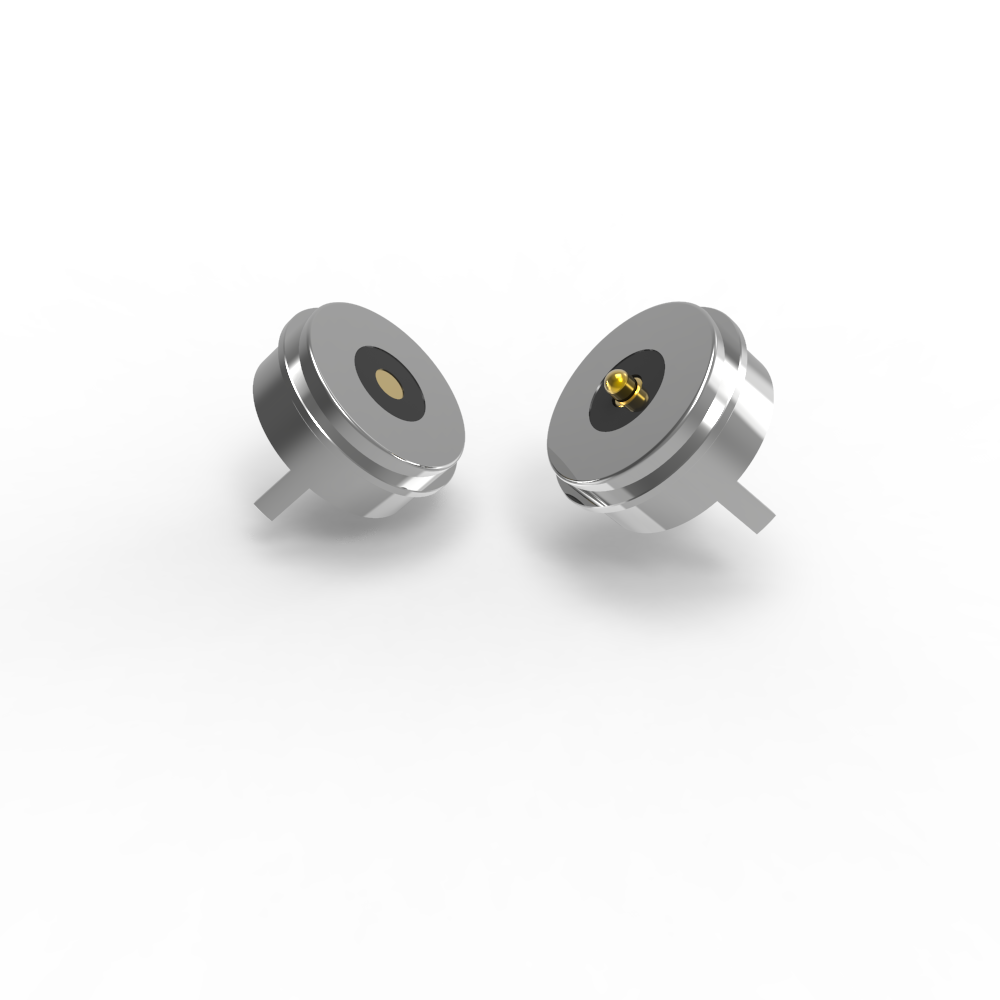

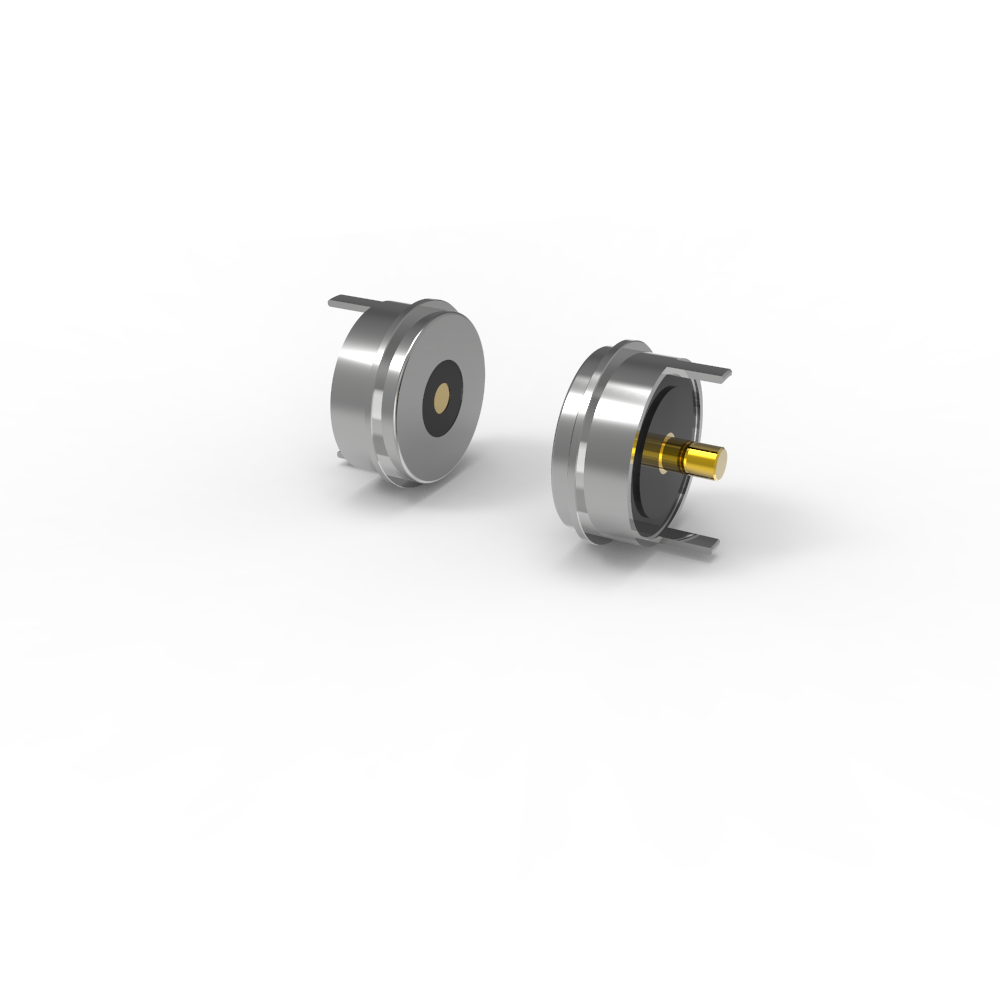

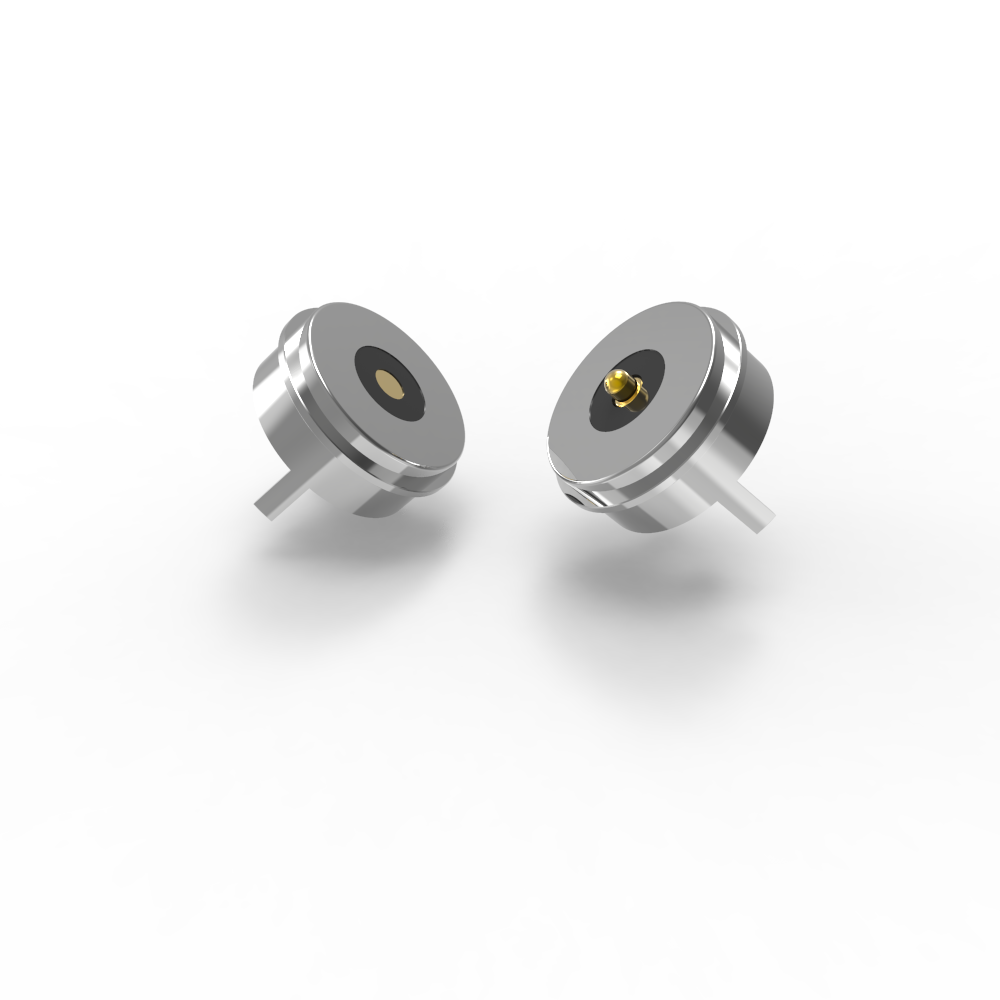

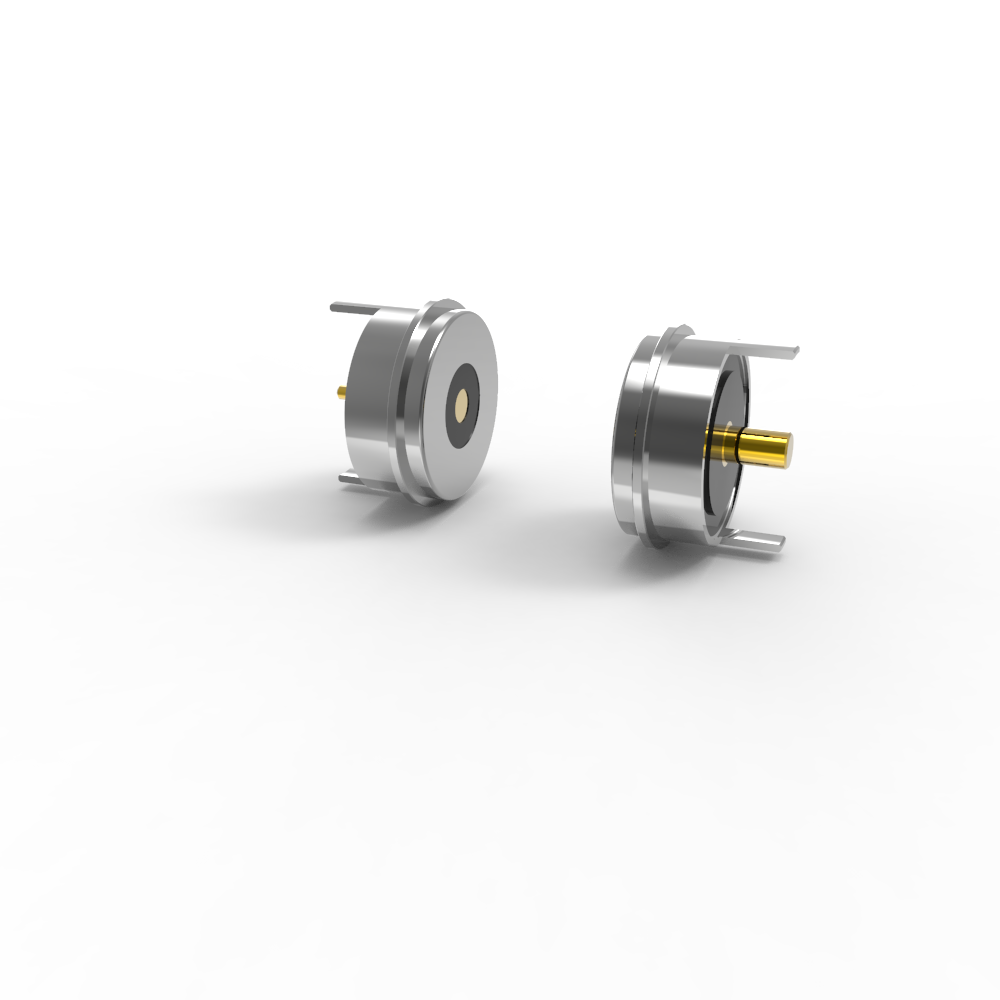

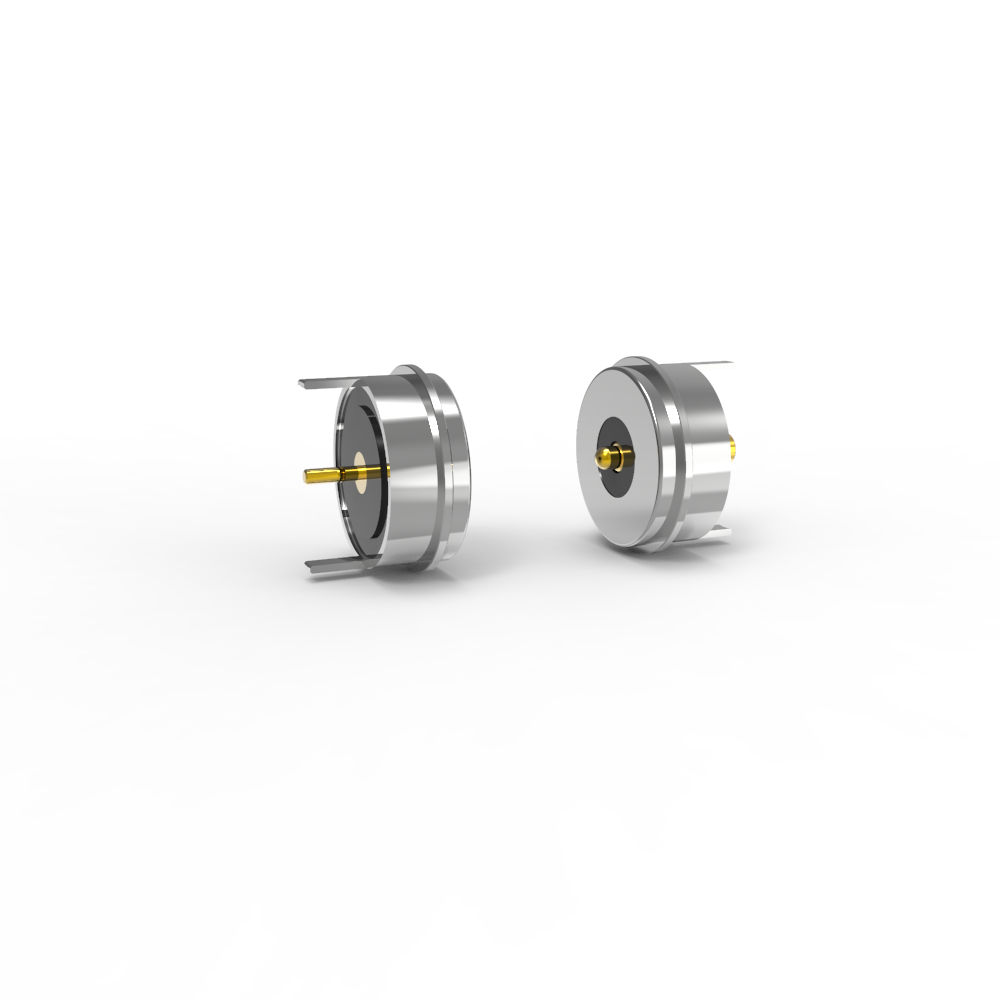

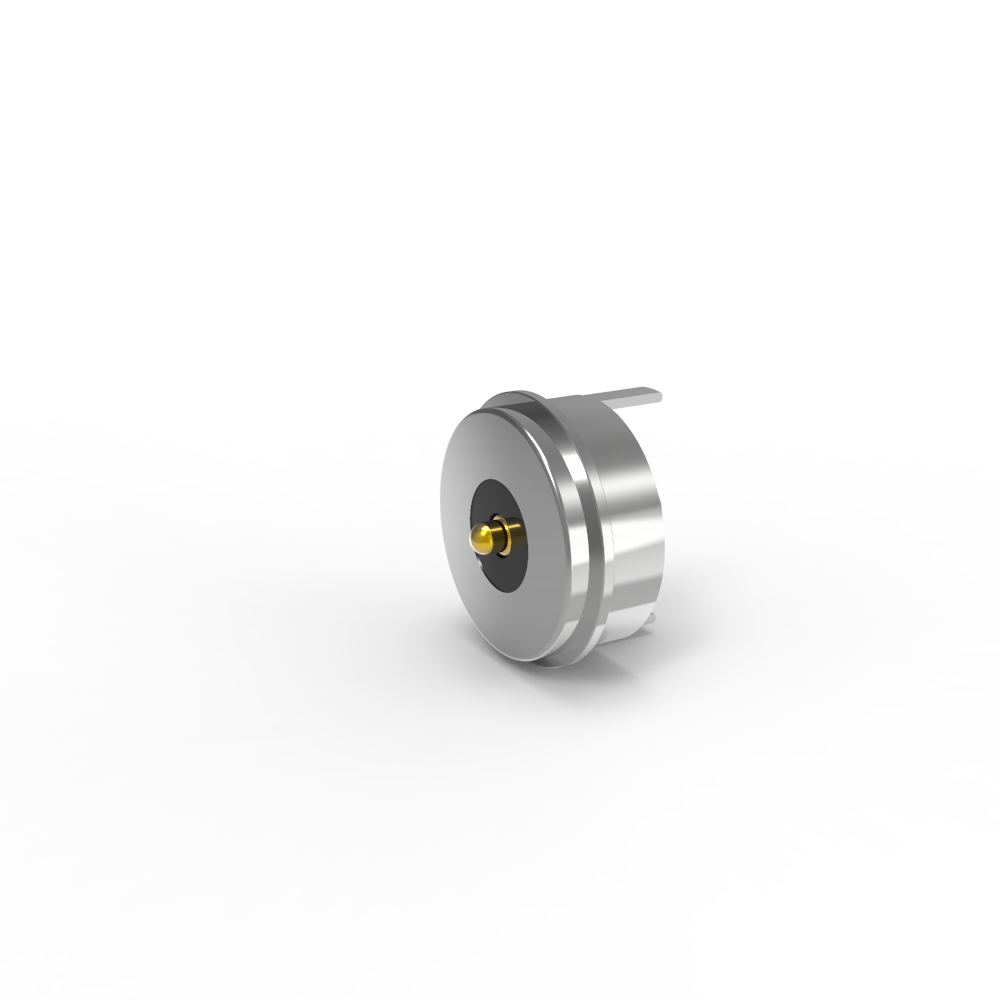

วงกลมตัวผู้ เครื่องเชื่อมแม่เหล็ก

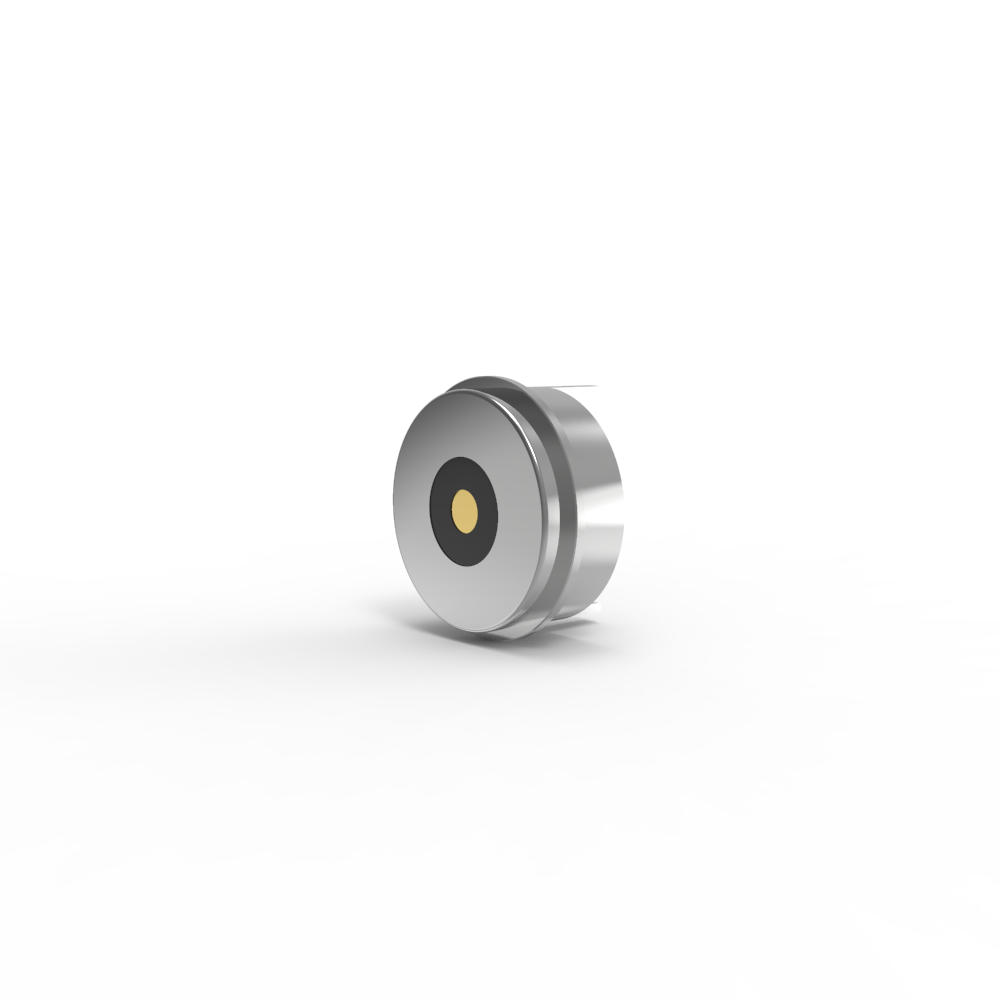

วงกลม สายเชื่อมแม่เหล็กหญิง
การจัดวาง PCB:
ข้อดีของเครื่องเชื่อมแม่เหล็ก:
●ทําให้การออกแบบของประสบการณ์การเชื่อมต่อการสับซ้อนอัตโนมัติเป็นมนุษย์
●การป้องกันการตกแบบมนุษย์: มันง่ายที่จะถอดออกจากอินเตอร์เฟซการชาร์จ และมันไม่ง่ายที่จะถอดอุปกรณ์
●อายุการใช้งาน: สูงสุด 100,000-200,000 จักรยาน
●การออกแบบกันน้ํา: ปลายตัวหญิงของอุปกรณ์สามารถกันฝุ่นและกันน้ําได้ (IPX8)
●เวลาการชาร์จเร็ว: การออกแบบเครื่องเชื่อมแม่เหล็ก 5A-10A ทนต่อการส่งกระแสไฟฟ้าขนาดใหญ่
●ลักษณะของเครื่องเชื่อมแม่เหล็กสามารถสอดคล้องได้ตามการออกแบบของอุปกรณ์การใช้งานของลูกค้า
●การออกแบบโครงสร้างของผลิตภัณฑ์ที่ป้องกันวงจรสั้น และป้องกันความผิดพลาด
●ทําการส่งสัญญาณความถี่สูง สามารถแทนการส่งสัญญาณวิดีโอและเสียงแบบ USB2.0 HDMI 1.3
การใช้งานของสินค้าเชื่อมเหล็ก:
ทําไม UPE จะเป็นคู่หูของคุณ?
1บริการรับเปลี่ยนแบบมืออาชีพ
ประโยชน์: ตัดสินค้าให้เหมาะสมกับความต้องการของคุณ โดยไม่ยอมแพ้
2ความสามารถในการผลิตตัวอย่างอย่างอย่างรวดเร็ว
ประโยชน์: เร่งวิ่งวงจร R & D และเวลาในการตลาด การสร้างต้นแบบอย่างรวดเร็วทําให้มีการทดลองอย่างรวดเร็ว ลดต้นทุนการพัฒนาและชนะคู่แข่ง
3ระบบควบคุมคุณภาพที่เข้มงวด
ประโยชน์: รับประกันความสม่ําเสมอและความน่าเชื่อถือ ลดความบกพร่อง การคืนสินค้า และการเรียกคืนสินค้าที่คุ้มค่า ให้น้อยที่สุด เพื่อปกป้องชื่อเสียงของแบรนด์ของคุณ
4การแปรรูปด้วยส่วนประกอบที่นําเข้า
ประโยชน์: เพิ่มประสิทธิภาพของผลิตภัณฑ์และความยาวนาน ของผลิตภัณฑ์ที่มีคุณภาพสูง (เช่น ส่วนประกอบจากเยอรมนี / ญี่ปุ่น) รับประกันความทนทานและสอดคล้องกับมาตรฐานสากล
5อุปกรณ์ทดสอบความแม่นยําสูง
ประโยชน์: ยืนยันความแม่นยําและความปลอดภัยของผลิตภัณฑ์ สําคัญสําหรับอุตสาหกรรมเช่นเครื่องบินอวกาศ, อุปกรณ์การแพทย์, หรือรถยนต์ที่ความอดทนไม่ต่อรอง
6. ขั้นตอนการควบคุมค่าใช้จ่ายที่เหมาะสม
ประโยชน์: ปรับปรุงงบประมาณของคุณโดยไม่เสียสละคุณภาพ การบริหารทรัพยากรที่ประสิทธิภาพ
7. มาตรฐานสิ่งแวดล้อมสินค้า
ประโยชน์: รับประกันความสอดคล้องกับกฎหมายระดับโลก (เช่น RoHS, REACH) ป้องกันต่ออนาคตของห่วงโซ่การจําหน่ายของคุณและร้องขอตลาดที่มีสติต่อสิ่งแวดล้อม
วิธีการสั่งเครื่องเชื่อมแม่เหล็กของคุณกับ UPE
1ส่งความต้องการของคุณ
ติดต่อทีมงานขายของเราผ่าน:
อีเมล: [union@upetech.net]
โทรศัพท์: [+86 13434524996]
แบบออนไลน์: [www.pogopinsconnector.com]
ให้รายละเอียด:
✔ การประยุกต์ใช้ (ตัวอย่างเช่น การแพทย์ การผลิตรถยนต์ อิเล็กทรอนิกส์ผู้บริโภค)
✔ ประเภทของเครื่องเชื่อม (ตัวอย่างเช่น สายพีโก้แม่เหล็ก สายชาร์จ)
✔ รายละเอียด (ความดัน, กระแส, ขนาด, ความแข็งแกร่งต่อน้ํา, ฯลฯ)
✔ ปริมาณและระยะเวลา
2. รับคําตอบตามต้องการ (ถ้าจําเป็น)
วิศวกรของเราจะตรวจสอบความต้องการของคุณและเสนอการออกแบบตามสั่ง (ถ้าจําเป็น)
เราจะแบ่งปันรุ่น 3 มิติ ตัวอย่าง หรือภาพวาดเทคนิคเพื่ออนุมัติ
ระยะเวลาการจ่ายเงิน:
เงินฝาก 50% (จ่ายล่วงหน้า): ครอบคลุมค่าใช้จ่ายในการผลิต (วัสดุ,แรงงาน)
50% เงินเหลือ (ชําระก่อนการจัดส่ง) รับรองการควบคุมคุณภาพและความมุ่งมั่นจากทั้งสองฝ่าย
วิธีการชําระเงิน
T/T (การโอนเงินผ่านธนาคาร) PayPal OCBC Bank
แนะนํา:
ใช้ PayPal สําหรับตัวอย่าง (ปลอดภัยกว่า)
ใช้ T/T สําหรับการสั่งซื้อจํานวนมาก (ค่าธรรมเนียมต่ํากว่า)
เวลานําตัวอย่าง:ตัวอย่างคลังสินค้า 2-3 วันทํางาน/ตัวอย่างที่กําหนดเอง 5-7 วันทํางาน
ระยะเวลาการผลิต:10-15 วันทํางาน
สร้างเพื่อ:อเมริกา ยุโรป เอเชีย แอฟริกาใต้
ระยะเวลาการค้า:EXW
ส่งสินค้า:สายอากาศ ทะเล สายด่วน
บริการ:คุณภาพสูงกับราคาที่เหมาะสม บริการ OEM ขนาดพิเศษ, สี, การออกแบบ
