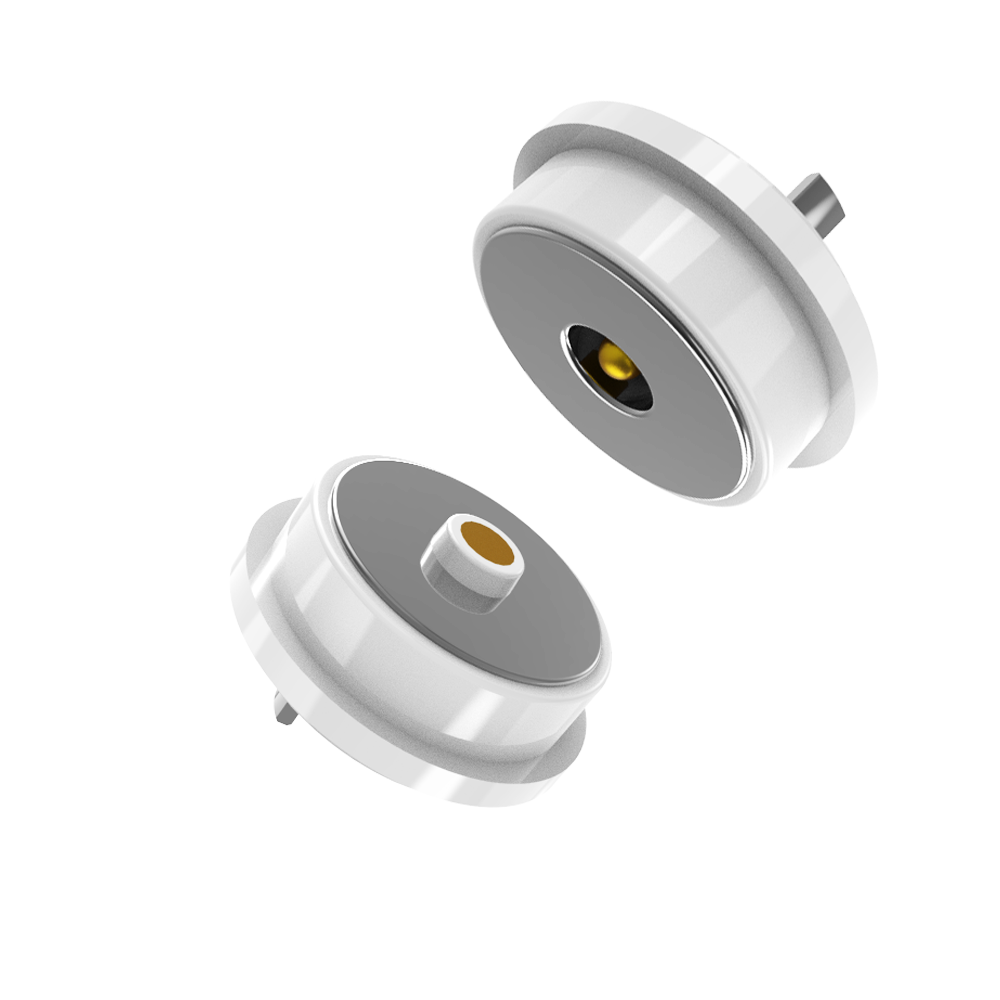

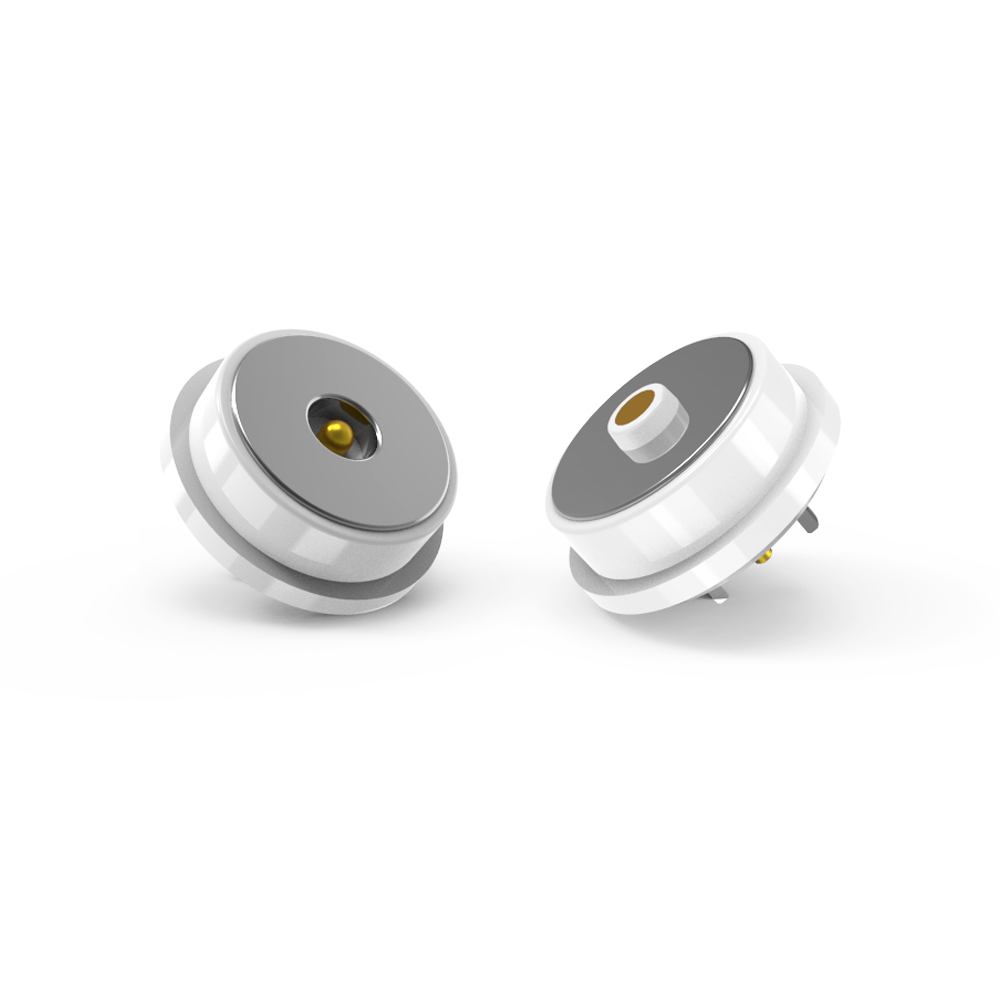

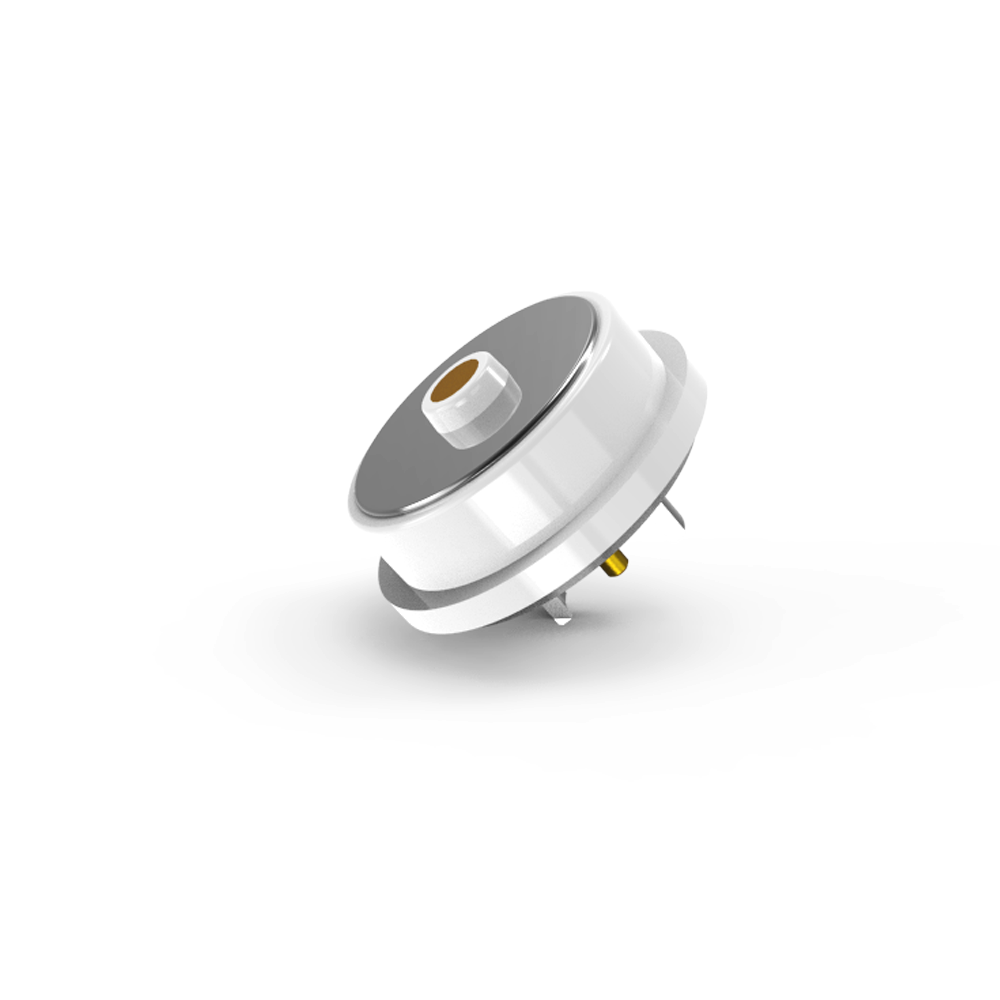

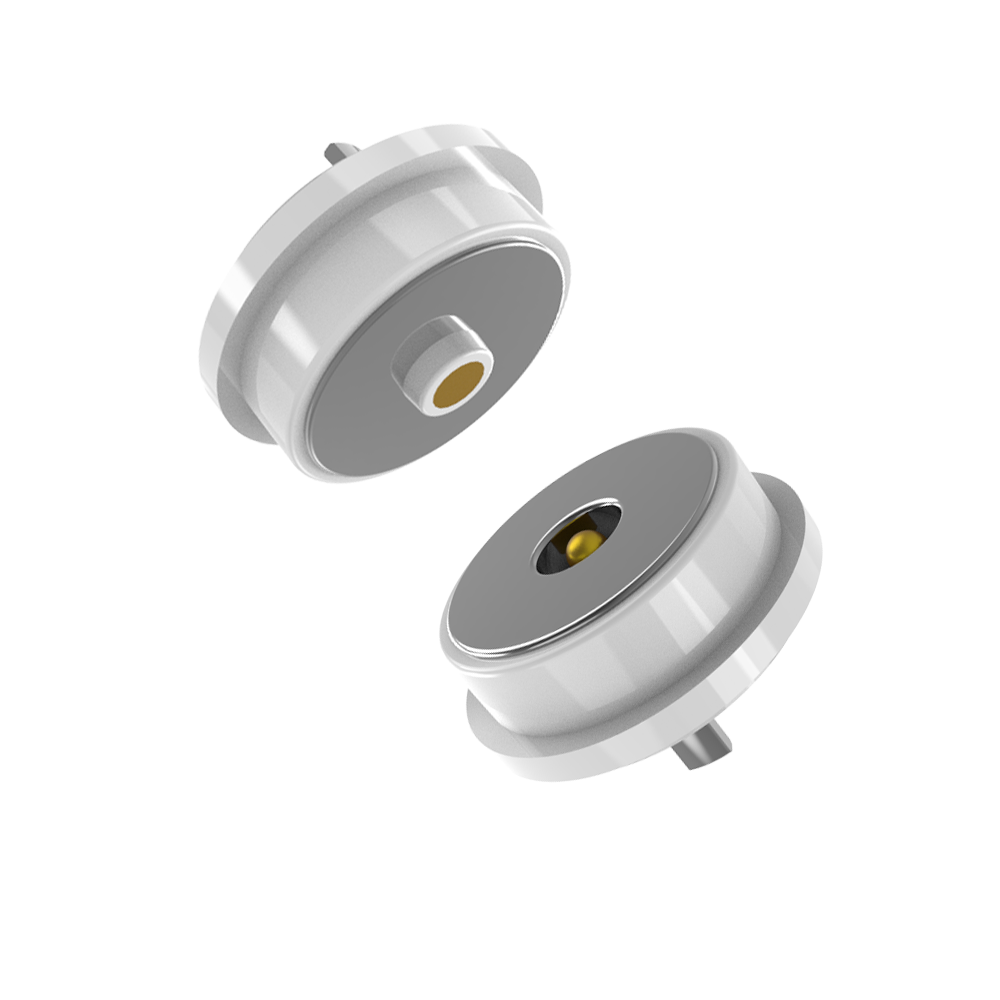

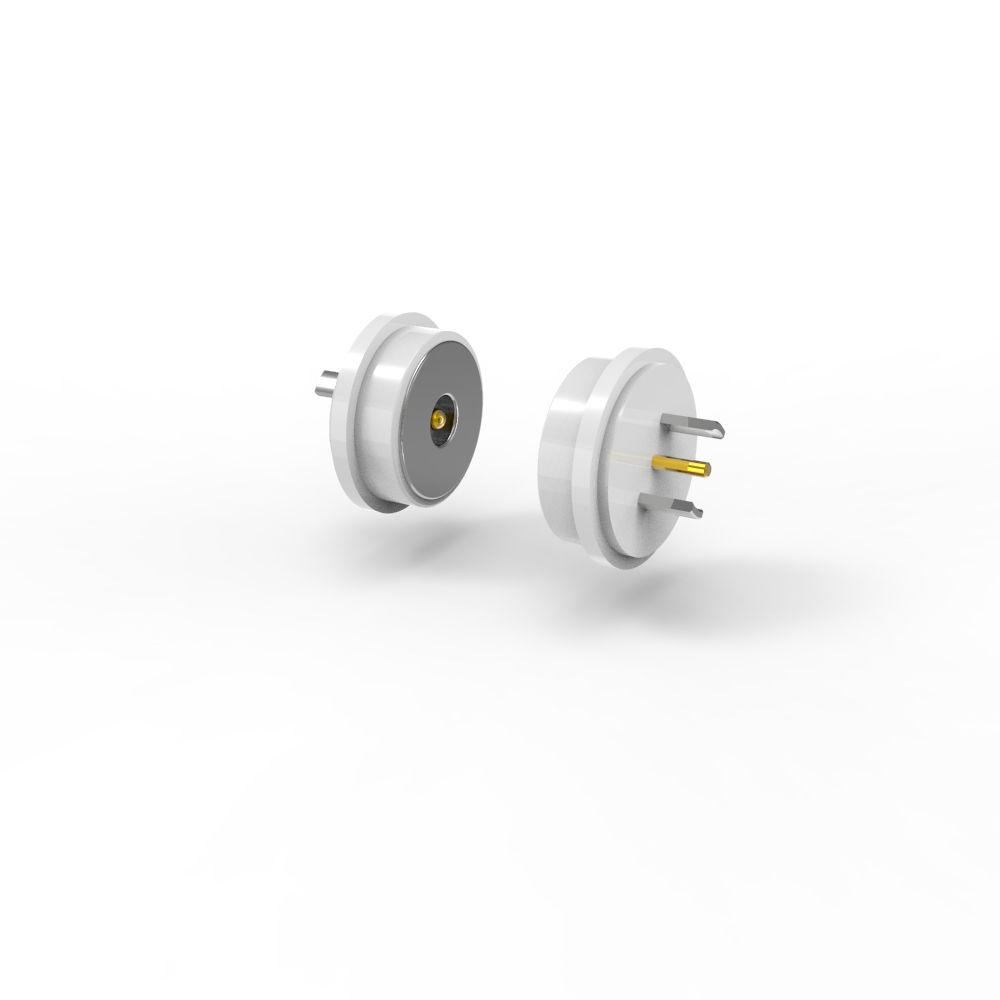

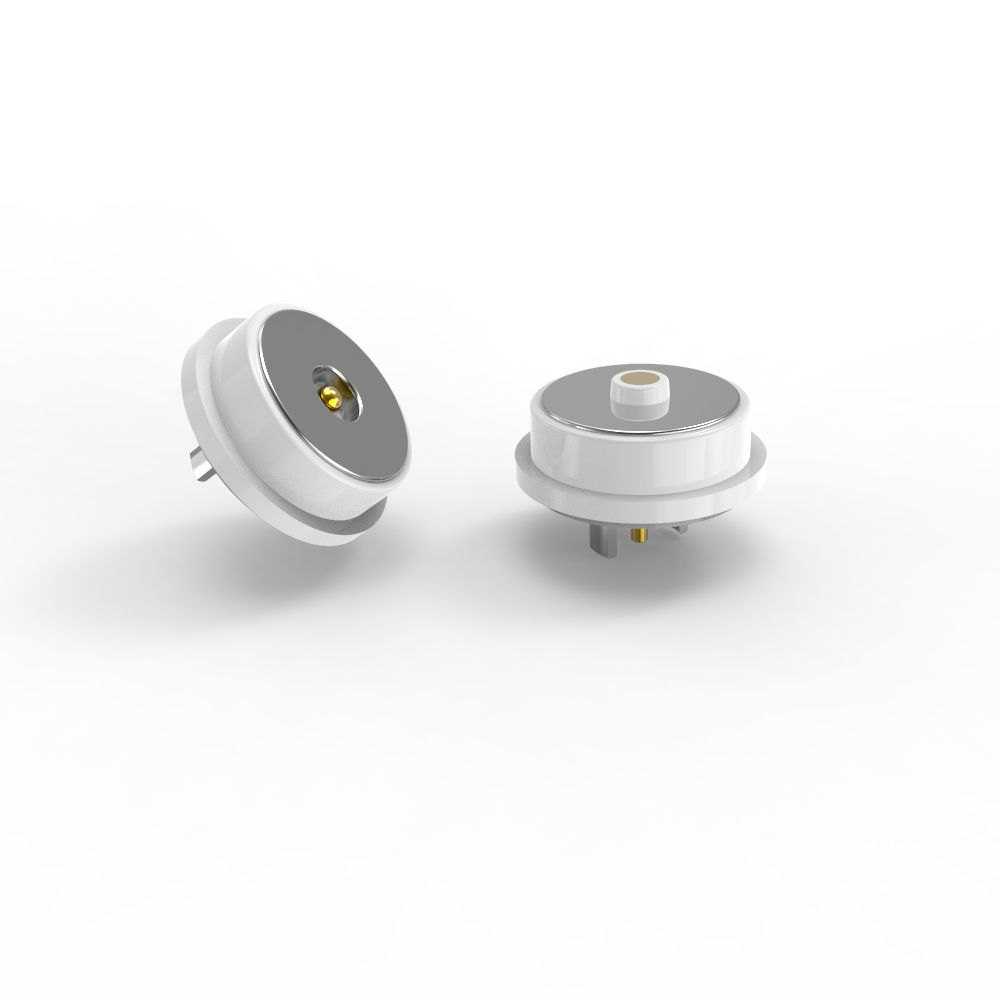

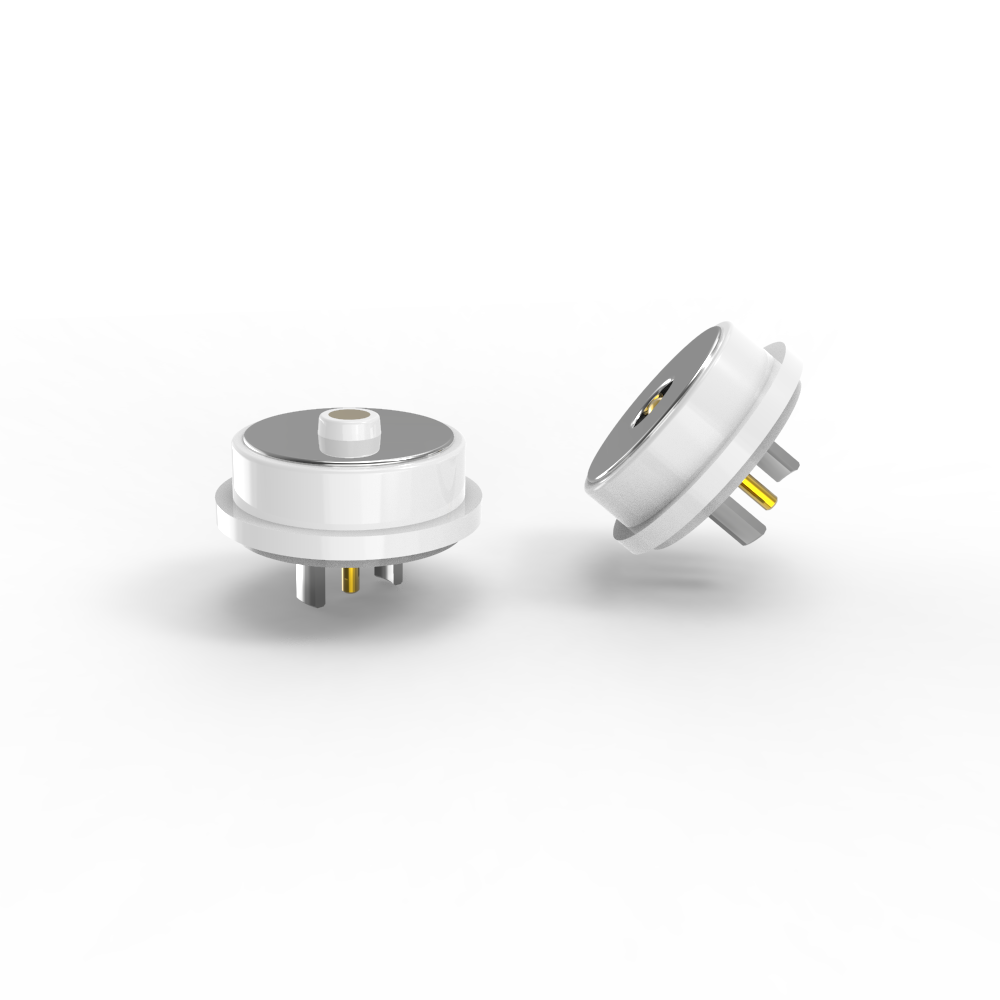

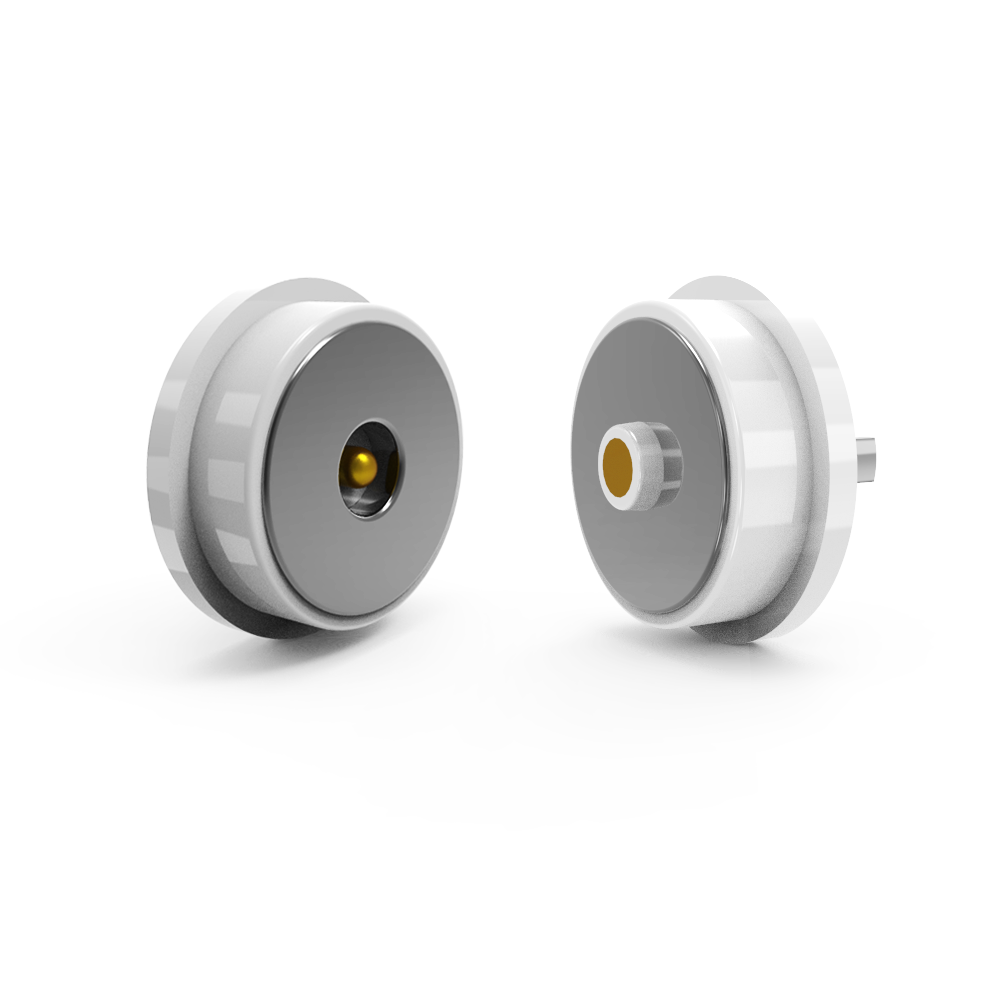

ขั้วต่อแม่เหล็กชายและหญิงทรงกลมสีขาวขนาดเส้นผ่านศูนย์กลาง 10.0 มม. พร้อมกระแสไฟ 3A

ขั้วต่อแม่เหล็กตัวผู้และตัวเมียแบบวงกลมสีขาวขนาดเส้นผ่านศูนย์กลาง 10.0 มม. พร้อม 3A

UPE เป็นผู้ผลิตขั้วต่อแม่เหล็กและขั้วต่อสายเคเบิลแม่เหล็ก ระดับมืออาชีพ

เรามีนักออกแบบมืออาชีพของเราเองเพื่อตอบสนองความต้องการของคุณและให้บริการปรับแต่งขั้วต่อแม่เหล็ก สามารถออกแบบผลิตภัณฑ์และโซลูชันขั้วต่อหมุด pogo แม่เหล็กที่แตกต่างกันได้ตามความต้องการของลูกค้าที่แตกต่างกัน

วัสดุทั้งหมดของขั้วต่อแม่เหล็กเป็นไปตามมาตรฐาน RoHS & REACH

ขั้วต่อแม่เหล็กทั้งหมดผ่านการทดสอบวงจรเปิดและวงจรลัด 100%

ส่วนประกอบขั้วต่อแม่เหล็กตัวผู้

...วัสดุ:

ลูกสูบ: ปราศจากสารตะกั่ว C6801, ชุบ 5U" Min Au over 60~100U"Ni;
กระบอก: ปราศจากสารตะกั่ว C6801, ชุบ 5U"Min Au over 60~100U"Ni;
สปริง: SUS 304 ชุบ 1U"Au;
ตัวเรือน: ขาว LCP+30%GF UL94 V-0;
เปลือก: ปราศจากสารตะกั่ว C6801 ชุบนิกเกิล;
แม่เหล็ก: NdFeB N52 ชุบนิกเกิล
...กลไก:
แรงสปริง: 70g±20g, ที่ระยะชักทำงาน 1.0 มม.
ระยะชักเต็ม: 1.2 มม.
อายุการใช้งานทางกล: 50000 รอบขั้นต่ำ
...ไฟฟ้า:
แรงดันไฟฟ้า: 12.0 V.
กระแสไฟฟ้า: 3.0 A.
ความต้านทานหน้าสัมผัส: 50mΩMax (PIN).
ทดสอบเปิดและลัดวงจร 100%
...ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
...การทดสอบสเปรย์เกลือ: 48H
..& ขนาดการตรวจสอบที่สำคัญ
… คำอธิบายการใช้งานผลิตภัณฑ์ (ไม่จำกัดเฉพาะสิ่งต่อไปนี้):
1. บอร์ด PCB แบบเชื่อมปลั๊กอิน;
2. การขึ้นรูปและห่อหุ้มหลังจากเชื่อมสายไฟ;
3. สามารถเพิ่มขั้วต่อการถ่ายโอนของบอร์ด PCB นั้นได้;
4. การฉีดขึ้นรูป Mlding ของแม่พิมพ์แบบฝัง;
5. สามารถเชื่อมสายไฟได้โดยตรง

ส่วนประกอบขั้วต่อแม่เหล็กตัวเมีย

...วัสดุ:
PIN: ปราศจากสารตะกั่ว C6801, ชุบ 5U"Min Au over 60~100U"Ni;
ตัวเรือน: ขาว LCP+30%GF UL94 V-0;
เปลือก: ปราศจากสารตะกั่ว C6801 ชุบนิกเกิล;
แม่เหล็ก: NdFeB N52 ชุบนิกเกิล
....ไฟฟ้า:
แรงดันไฟฟ้า: 12.0 V.
กระแสไฟฟ้า: 3.0 A.
ความต้านทานหน้าสัมผัส: 50mΩMax (PIN).
ทดสอบเปิดและลัดวงจร 100%
...ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
...การทดสอบสเปรย์เกลือ: 48H
...& ขนาดการตรวจสอบที่สำคัญ
… คำอธิบายการใช้งานผลิตภัณฑ์ (ไม่จำกัดเฉพาะสิ่งต่อไปนี้):
1. บอร์ด PCB แบบเชื่อมปลั๊กอิน;
2. การขึ้นรูปและห่อหุ้มหลังจากเชื่อมสายไฟ;
3. สามารถเพิ่มขั้วต่อการถ่ายโอนของบอร์ด PCB นั้นได้;
4. การฉีดขึ้นรูป Mlding ของแม่พิมพ์แบบฝัง;
5. สามารถเชื่อมสายไฟได้โดยตรง

พารามิเตอร์ขั้วต่อแม่เหล็ก DC:

แบบร่างทางเทคนิคของขั้วต่อแม่เหล็กตัวผู้แบบวงกลม

แบบร่างทางเทคนิคของขั้วต่อแม่เหล็กตัวเมียแบบวงกลม

เค้าโครง PCB:

ข้อดีของขั้วต่อแม่เหล็ก:

●การออกแบบที่เป็นมนุษย์ของการเชื่อมต่อการดูดซับอัตโนมัติ;

●ป้องกันการตกหล่นแบบมนุษย์: ง่ายต่อการถอดออกจากอินเทอร์เฟซการชาร์จ และไม่ง่ายที่จะถอดอุปกรณ์ออก;

●อายุการใช้งาน: สูงสุด 100,000-200,000 รอบ;

●การออกแบบกันน้ำ: ปลายตัวเมียของอุปกรณ์สามารถกันฝุ่นและกันน้ำได้ (IPX8);

●เวลาในการชาร์จที่รวดเร็ว: การออกแบบขั้วต่อแม่เหล็ก 5A-10A ทนต่อการส่งกระแสไฟฟ้าขนาดใหญ่;

●ลักษณะที่ปรากฏของขั้วต่อแม่เหล็กสามารถจับคู่ได้ตาม การออกแบบของอุปกรณ์ใช้งานของลูกค้า;

●การออกแบบโครงสร้างป้องกันไฟฟ้าลัดวงจรของผลิตภัณฑ์และป้องกันความผิดพลาด;

●ตระหนักถึงการส่งสัญญาณความถี่สูงสามารถแทนที่ฟังก์ชัน USB2.0 HDMI 1.3 การส่งสัญญาณวิดีโอและเสียงแบบดั้งเดิม

●ขั้วต่อตัวเมียและอะแดปเตอร์ PCB ที่ประหยัดพื้นที่สามารถเชื่อมต่อแบบ pogo type และ SMT DIP patch cord ได้

●เกรดความต้านทานการกัดกร่อนที่ยอดเยี่ยม (48H-120H) ตรงตามข้อกำหนดสำหรับการใช้งานในสภาพแวดล้อมที่รุนแรง

●อินเทอร์เฟซที่ขยายได้ดีเยี่ยม ซึ่งสามารถใช้งานได้ (สัญญาณไฟ, วิดีโอเสียง, แจ็ค, ฯลฯ)

●ระยะเวลาในการพัฒนาสั้น ต้นทุนการทำแม่พิมพ์ต่ำ และเหมาะสำหรับการปรับแต่ง

การประยุกต์ใช้ผลิตภัณฑ์ขั้วต่อแม่เหล็ก:

1. การบินและอวกาศ อุปกรณ์ทางการแพทย์ อุปกรณ์อิเล็กทรอนิกส์บนรถยนต์ เครื่องใช้ในครัวเรือนขนาดเล็ก อุปกรณ์อุตสาหกรรมอัตโนมัติ อุปกรณ์สื่อสารข้อมูล อุปกรณ์ตรวจสอบอุตสาหกรรม อุปกรณ์ไร้สาย ยานพาหนะอัจฉริยะที่เคลื่อนที่ตามราง
2: อุปกรณ์เสมือนจริง (VR), อุปกรณ์ยานพาหนะทางอากาศไร้คนขับ, อุปกรณ์หุ่นยนต์อัจฉริยะ
3: ผลิตภัณฑ์สวมใส่ได้อัจฉริยะ, ผลิตภัณฑ์ระบุตำแหน่งอัจฉริยะ (นาฬิกาอัจฉริยะสำหรับเด็ก, สร้อยข้อมืออัจฉริยะ, โทรศัพท์มือถือแบบสวมใส่ได้, หูฟังบลูทูธ ฯลฯ)
4: อุปกรณ์สมาร์ทโฮม, อุปกรณ์เทอร์มินัลพกพาอัจฉริยะ, อุปกรณ์สุขาภิบาลอัจฉริยะ, อุปกรณ์กีฬาและอุปกรณ์ความงามกลางแจ้งอัจฉริยะ
5: อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เครื่องใช้ในครัวเรือนขนาดเล็ก (เครื่องพิมพ์ สมาร์ทโฟน คอมพิวเตอร์ กล้อง อุปกรณ์ภาพและเสียง PDA)

ทำไม UPE ถึงเป็นพันธมิตรของคุณ?

1. ทีมงาน R&D มีความสามารถในการออกแบบและพัฒนาอิสระ สามารถปรับแต่งได้ด้วยการพัฒนาผลิตภัณฑ์ คุณเพียงแค่มี ID เราจะทำส่วนที่เหลือให้คุณ พัฒนาฟรี เวลา R&D 3-5 วันทำการ

2. โครงการผลิตภัณฑ์ของการเลือกหลายโปรแกรม วงกลม สี่เหลี่ยม จัตุรัส การเชื่อมต่อรูปทรงด้วยการใช้งานที่ยืดหยุ่นเพื่อให้ได้รูปลักษณ์ที่สวยงาม ประหยัดพื้นที่ เสียบง่าย แรงแม่เหล็กสามารถทำได้ 1N ถึง 30N

3. วิธีการเชื่อมต่อ: แม่เหล็กกับแม่เหล็ก แม่เหล็กกับโลหะผสม แม่เหล็กกับแผ่นเหล็ก และอื่นๆ เพื่อตอบสนองโครงสร้างและการใช้งานที่แตกต่างกัน หลีกเลี่ยงการรบกวนของสนามแม่เหล็ก ใช้แม่เหล็ก NdFeB ซึ่งสามารถรักษาแรงแม่เหล็กได้ตลอดไป

วิธีการสั่งซื้อขั้วต่อแม่เหล็กของคุณกับ UPE

1. ส่งความต้องการของคุณ

ติดต่อทีมขายของเราผ่าน:

อีเมล: [union@upetech.net]

โทรศัพท์: [+86 13434524996]

แบบฟอร์มออนไลน์: [www.pogopinsconnector.com]

ให้รายละเอียด:

✔ แอปพลิเคชัน (เช่น การแพทย์ ยานยนต์ อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค)

✔ ประเภทตัวเชื่อมต่อ (เช่น หมุด pogo แม่เหล็ก สายชาร์จ)

✔ ข้อมูลจำเพาะ (แรงดันไฟฟ้า กระแสไฟฟ้า ขนาด ระดับการกันน้ำ ฯลฯ)

✔ ปริมาณและระยะเวลาในการจัดส่ง

2. รับโซลูชันแบบกำหนดเอง (หากจำเป็น)

วิศวกรของเราจะตรวจสอบความต้องการของคุณและเสนอการออกแบบที่กำหนดเอง (หากจำเป็น)

เราจะแชร์แบบจำลอง 3 มิติ ตัวอย่าง หรือแบบร่างทางเทคนิคเพื่อขออนุมัติ

เงื่อนไขการชำระเงิน:

เงินมัดจำ 50% (ชำระล่วงหน้า): ครอบคลุมต้นทุนการผลิต (วัสดุ แรงงาน)

ยอดคงเหลือ 50% (ชำระก่อนจัดส่ง): รับประกันการควบคุมคุณภาพและความมุ่งมั่นจากทั้งสองฝ่าย

วิธีการชำระเงิน:

T/T (โอนเงินผ่านธนาคาร), PayPal, ธนาคาร OCBC

คำแนะนำ:

ใช้ PayPal สำหรับตัวอย่าง (ปลอดภัยกว่า)

ใช้ T/T สำหรับการสั่งซื้อจำนวนมาก (ค่าธรรมเนียมต่ำกว่า)

ระยะเวลาในการจัดส่งตัวอย่าง: ตัวอย่างสินค้าคงคลัง 2-3 วันทำการ/ตัวอย่างที่กำหนดเอง 5-7 วันทำการ

ระยะเวลาในการผลิต:10-15 วันทำการ

ผลิตเพื่อ:อเมริกา ยุโรป เอเชีย แอฟริกาใต้

เงื่อนไขการค้า: EXW

ค่าขนส่ง: ทางอากาศ ทะเล ด่วน

บริการ: คุณภาพสูงด้วยราคาที่สมเหตุสมผล บริการ OEM ขนาด สี การออกแบบพิเศษใดๆ ก็เป็นที่ยอมรับได้
