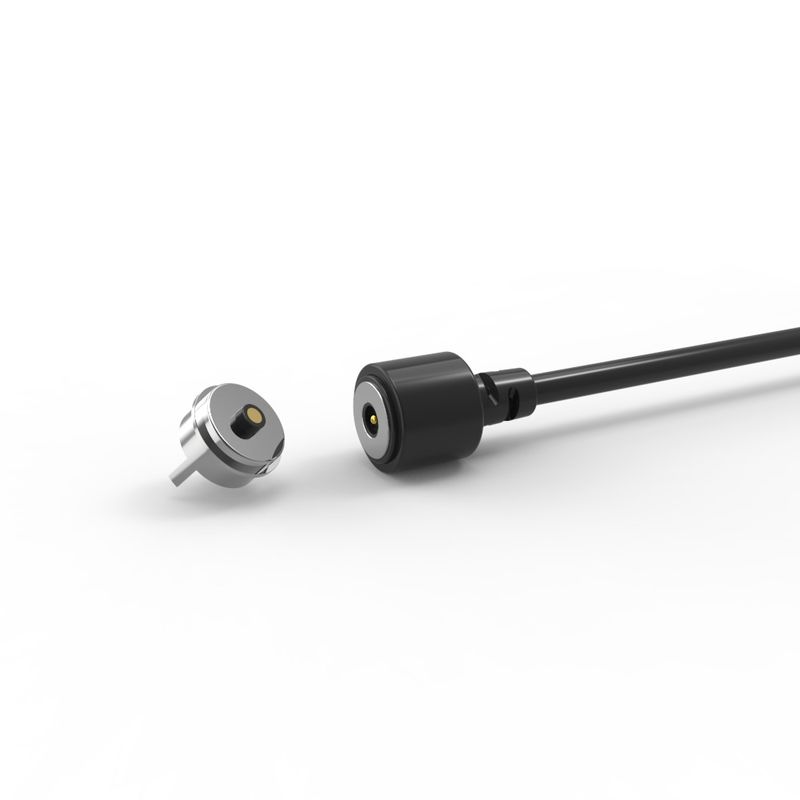

เครื่องเชื่อมเคเบิลปอยโด้แม่เหล็กแบบ DC ชายและหญิง สําหรับไฟจักรยาน

DC Magnetic Pogo Pin เชื่อมต่อสายเคเบิลชายและหญิงสำหรับไฟจักรยาน

Union Precision Electronic Co. , Ltd (UPE) มุ่งเน้นไปที่การวิจัยและพัฒนา, การผลิต, การขาย: ขั้วต่อแม่เหล็กที่แม่นยำ, ขั้วต่อสายเคเบิลการชาร์จแม่เหล็กที่แม่นยำเพื่อให้ลูกค้าได้รับโซลูชั่นแม่เหล็ก

ขั้วต่อสายเคเบิลแม่เหล็กชาย:

...วัสดุ:
Pogo Pin: ทองเหลือง (Plunger & Barrel Plating 5U "Min Au มากกว่า 60 ~ 100U" Ni);
ที่อยู่อาศัย: Black HTN+30%GF UL94 V-0;
แม่เหล็ก: NDFEB N52 PLATING NI;
สายเคเบิล: Black OD 3.00*2C (TC43*0.08)
แจ็คเก็ตลวด: สีดำ TPE 90A
แจ็คเก็ตตัวเชื่อมต่อ: สีดำ TPE 90A ..
... เครื่องกล:
แรงสปริง: 60G ± 10G ที่ 0.4 มม. ทำงาน Storke
Full Storke: 0.6 มม.
อายุการใช้งานเครื่องกล: 10000cycle min ..
... ไฟฟ้า:
แรงดันไฟฟ้า: 12 V.
ปัจจุบัน: 2a.
ความต้านทานการติดต่อ: 50mΩmax (PIN)
เปิด 100% และทดสอบสั้น ๆ
... Rohs หรือเข้าถึงผลิตภัณฑ์ที่สอดคล้อง
... การทดสอบสเปรย์เกลือ: 48 H.

ขั้วต่อแม่เหล็กหญิง:

..วัสดุ :
PINR: C6801 ที่ปราศจากตะกั่ว, ชุบ 5U "ขั้นต่ำ au มากกว่า 60 ~ 100U" ni;
ที่อยู่อาศัย: Black HTN+30%GF UL94 V-0;
เชลล์: การชุบ C6801 แบบตะกั่วฟรี Ni;
แม่เหล็ก: NDFEB N52 PLATING NI
.... ไฟฟ้า:
แรงดันไฟฟ้า: 12.0 V.
ปัจจุบัน: 5.0a
ความต้านทานการติดต่อ: 50mΩmax (PIN)
เปิด 100% และทดสอบสั้น ๆ
... ผลิตภัณฑ์ Rohs หรือ Reachcompliant
... การทดสอบสเปรย์เกลือ: 48H
... & มิติการตรวจสอบที่สำคัญ
…คำอธิบายแอปพลิเคชันผลิตภัณฑ์ (ไม่ จำกัด เฉพาะสิ่งต่อไปนี้):
1. การเชื่อมในบอร์ด PCB เชื่อม;
2. การจัดรูปแบบและการห่อหุ้มหลังจากสายเชื่อม
3.A เทอร์มินัลถ่ายโอนของบอร์ด PCB นั้นสามารถเพิ่มได้
4. การฉีดขึ้นรูปการฉีดของแม่พิมพ์ที่ฝังได้
5. สายสามารถผูกมัดโดยตรง

ความสนใจ:
1. แม่เหล็กใช้วัสดุ NDFEB สามารถรักษาแรงแม่เหล็กได้ตลอดไป (ยกเว้นอุณหภูมิสูงแตกการเชื่อมต่อเสาเดียวกัน)

2. แม่เหล็กมีสัญญาณรบกวนสนามแม่เหล็ก

3. การออกแบบการป้องกันลัดวงจรออกแบบ

ตัวเชื่อมต่อแม่เหล็กทำงานอย่างไร?

. ทั้งสองข้างเชื่อมต่อแม่เหล็กเมื่ออยู่ในบริเวณใกล้เคียงกัน
. ไลท์ที่ด้านหลังของปลั๊กบ่งชี้ว่ากำลังไหล
. เมื่อด้านข้างถูกดึงออกจากกันการไหลของพลังงานจะหยุดทันที
. พวกเขาหลีกเลี่ยงการลัดวงจรขณะที่ตัวเชื่อมต่อขับไล่ซึ่งกันและกันและหากพวกมันดึงดูดมันอยู่ในชิ้นส่วนที่หุ้มฉนวน

พารามิเตอร์สายเคเบิลแม่เหล็ก 2pin แบบวงกลม: พารามิเตอร์:

การวาดภาพทางเทคนิคของขั้วต่อแม่เหล็กหญิง 2pin

อีกครั้งเค้าโครง PCB ที่ได้รับการยกย่อง

ความแข็งแกร่งของ UPE:

1. R&D ทีมงานการออกแบบและพัฒนาอิสระสามารถปรับแต่งได้ด้วยการพัฒนาผลิตภัณฑ์ คุณมี ID เราจะทำด้านซ้ายเพื่อคุณการพัฒนาฟรีเวลา R&D เวลา 3-5 วันทำการ

2. โครงการผลิตภัณฑ์ของการเลือกแบบหลายโปรแกรม, กลม, สี่เหลี่ยม, รูปสี่เหลี่ยมผืนผ้า, การเชื่อมต่อรูปทรงเป็นรูปสี่เหลี่ยมผืนผ้ากับการใช้วิธีที่ยืดหยุ่นเพื่อให้ได้รูปลักษณ์ที่สวยงาม, พื้นที่ประหยัด, ปลั๊กง่าย, แรงแม่เหล็กสามารถบรรลุ 1n ถึง 30n

3. วิธีการเชื่อมต่อ: แม่เหล็กไปยังแม่เหล็กแม่เหล็กไปยังโลหะผสมแม่เหล็กไปยังแผ่นเหล็กและอื่น ๆ เพื่อให้ตรงกับโครงสร้างและการใช้งานที่แตกต่างกันหลีกเลี่ยงการรบกวนสนามแม่เหล็กใช้แม่เหล็ก NDFEB มันสามารถรักษาแรงแม่เหล็กได้ตลอดไป

ข้อดีของตัวเชื่อมต่อแม่เหล็ก:

1. ประสบการณ์การใช้งานที่ไร้ประโยชน์

-การดูดซับอัตโนมัติ: เชื่อมต่อได้อย่างง่ายดายด้วยแอ็คชั่น "SNAP" อย่างง่าย - ไม่จำเป็นต้องจัดตำแหน่งที่แม่นยำ

-ความปลอดภัยต่อต้านการตก: แยกออกจากกันอย่างหมดจดภายใต้ความตึงเครียด (เช่นการสะดุดสายเคเบิล) ปกป้องอุปกรณ์จากความเสียหาย

2. ความทนทานในการรับรู้

-ชีวิตรอบสูง: ได้รับการจัดอันดับสำหรับรอบการเชื่อมต่อ/ตัดการเชื่อมต่อ 100,000–200,000 รอบ - เกินขั้วต่อมาตรฐาน

-การออกแบบที่แข็งแกร่ง: โครงสร้างเสริมต่อต้านความเครียดทางกายภาพและการใช้งานบ่อยครั้ง

3. ความยืดหยุ่นด้านสิ่งแวดล้อม

-IPX8 Waterproofing: พอร์ตด้านอุปกรณ์ (หญิง) สามารถทนต่อการจม (เหมาะสำหรับอุปกรณ์สวมใส่อุปกรณ์การแพทย์อุปกรณ์กลางแจ้ง)

-ความต้านทานต่อฝุ่น: การออกแบบที่ปิดผนึกช่วยป้องกันการเข้าอนุภาค

4. การส่งมอบพลังงานสูง

-การสนับสนุนการชาร์จอย่างรวดเร็ว: จัดการกระแส 5A-10a ทำให้สามารถชาร์จได้อย่างรวดเร็วสำหรับอุปกรณ์ที่หิวโหย

-ความต้านทานต่ำ: ปรับให้เหมาะสมสำหรับการส่งสัญญาณปัจจุบันที่มีประสิทธิภาพพร้อมการสูญเสียพลังงานน้อยที่สุด

5. กำหนดความยืดหยุ่น

-ความสวยงามที่ปรับแต่งได้: รูปร่างสีและการสร้างแบรนด์ที่เหมาะกับอุปกรณ์โฮสต์ (เช่นอุปกรณ์สวมใส่, อุปกรณ์ IoT)

-การปรับตัวแบบฟอร์มแฟคเตอร์: สามารถออกแบบมาสำหรับโปรไฟล์พิเศษหรือสิ่งกีดขวางพิเศษ

6. ความปลอดภัยเพิ่มขึ้น

-วงจรต่อต้านสั้น: การป้องกันในตัวกับกางเกงขาสั้นโดยไม่ตั้งใจระหว่างการเชื่อมต่อ/การเยื้องศูนย์

-ขั้วที่ไม่สามารถป้องกันได้: การออกแบบทางกายภาพป้องกันการแทรกที่ไม่ถูกต้อง (การป้องกันขั้วย้อนกลับ)

7. ความสามารถของสัญญาณขั้นสูง

-ข้อมูลความเร็วสูง: รองรับ USB 2.0, HDMI 1.3, สัญญาณเสียง/วิดีโอ-แทนที่พอร์ตดั้งเดิมโดยไม่ต้องประนีประนอมฟังก์ชั่น

-ความสมบูรณ์ของสัญญาณ: รักษาระบบส่งสัญญาณที่เสถียรสำหรับวิดีโอ/เสียงแม้จะมีการตัดการเชื่อมต่อบ่อยครั้ง

พื้นที่แอปพลิเคชันผลิตภัณฑ์คือ:

1. อุปกรณ์สวมใส่ได้ (นาฬิกาอัจฉริยะ, ตัวระบุตำแหน่งสัตว์เลี้ยง, สมาร์ทสร้อยข้อมือ) ชาร์จ/สายเคเบิล
2.Laptop, แท็บเล็ตพีซี, PDA, เทอร์มินัลข้อมูลมือถือ
3. อุปกรณ์การแพทย์, อุปกรณ์ไร้สาย, อุปกรณ์สื่อสารข้อมูล, อุปกรณ์โทรคมนาคม, ระบบอัตโนมัติและอุปกรณ์อุตสาหกรรม
4. การบินการบินและอวกาศการสื่อสารทางทหารและอุปกรณ์อิเล็กทรอนิกส์ทางทหาร
5.Automobile การนำทางรถยนต์เครื่องทดสอบและอุปกรณ์วัด

คำถามที่พบบ่อย

1. ทำไมเลือกเรา?
ด้วยความจริงใจ 100% บริษัท ของเราจะให้บริการที่ดีที่สุดสำหรับคุณไม่ว่าผลิตภัณฑ์หรือหลังการขายเราจะให้ใบเสนอราคาที่สมเหตุสมผลที่สุดและออกแบบตัวอย่างคุณภาพสูงตามภาพวาดหรือข้อกำหนดของคุณเราให้การรับประกันสำหรับลูกค้าทุกคนหลังการขาย

2. คุณสามารถปรับแต่งผลิตภัณฑ์ให้เราได้หรือไม่?
เรายินดีเป็นอย่างยิ่งที่จะปรับแต่งให้คุณหรือออกแบบให้คุณ โปรดระบุภาพวาดหรือตัวอย่างของคุณและบอกข้อกำหนดพิเศษของคุณเกี่ยวกับผลิตภัณฑ์ เราสามารถปรับแต่งได้โดยเร็วที่สุดตามความต้องการของคุณ

3. ตัวอย่างมีค่าใช้จ่ายมากแค่ไหน?
หากสินค้าสต็อกเราให้ตัวอย่างแก่ลูกค้าโดยไม่เสียค่าใช้จ่าย แต่คุณควรแบกรับค่าขนส่ง
หากปรับแต่ง iTerms เราจะเรียกเก็บค่าใช้จ่ายอย่างเหมาะสมและคืนเงินสัดส่วนตัวอย่างที่เหมาะสมเมื่อคุณสั่งซื้อสำหรับเรา!

4. เวลาจัดส่งของคุณ?
เวลาส่งมอบขึ้นอยู่กับปริมาณและความยากลำบากของการสั่งซื้อของลูกค้าโดยปกติแล้วการส่งมอบสินค้าสต็อกภายใน 3 วันในขณะที่ผลิตภัณฑ์ที่กำหนดเองส่งมอบภายใน 2 สัปดาห์

5. การควบคุมคุณภาพของ บริษัท ของคุณอย่างไร?
เราจะทดสอบและตรวจสอบผลิตภัณฑ์เพื่อให้แน่ใจว่าคุณภาพของผลิตภัณฑ์เพื่อให้ได้ความพึงพอใจของคุณคุณภาพเป็นสิ่งสำคัญที่สุดใน บริษัท ของเราตั้งแต่วัสดุไปจนถึงการจัดส่งทั้งหมดจะได้รับการตรวจสอบสองครั้งและ บริษัท ได้รับ IS09001 เพื่อให้แน่ใจว่าสิ่งนี้
