| Place of Origin: | China |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9002 |
| Model Number: | VID1850B/ VIC1800B |
| เอกสาร: | VID1850B.pdf |
| Minimum Order Quantity: | 5000 |
| ราคา: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| เงื่อนไขการชำระเงิน: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Magnetic Cable Connector | Material: | TPE,Brass,NdFeB N52 |
|---|---|---|---|
| Spring force: | 50g±10g | หมึกทํางาน: | 0.7มม |
| Current: | 1A | Volatge: | 12V |
| Cable lenght: | 1000mm | สี: | สีขาว |
| การทดสอบสเปรย์เกลือ: | 48 ชม | ชีวิตทางกล: | 10,000 รอบขั้นต่ำ |
| ต้านทานการติดต่อ: | 50mΩ แม็กซ์ (PIN) | อุณหภูมิในการทำงาน: | -25°C ถึง +80°C |
สายชาร์จแม่เหล็ก TPE สีขาว สายชาร์จ USB 2.0 สายชาร์จไฟ 2 พิน สำหรับขวดน้ำอัจฉริยะ
UPE คือผู้ผลิตขั้วต่อแม่เหล็กและขั้วต่อสายเคเบิลแม่เหล็ก ระดับมืออาชีพ
เรามีนักออกแบบมืออาชีพของเราเองเพื่อตอบสนองความต้องการของคุณและให้บริการปรับแต่งขั้วต่อแม่เหล็ก สามารถออกแบบผลิตภัณฑ์และโซลูชันขั้วต่อพิน pogo แม่เหล็กที่แตกต่างกันได้ตามความต้องการของลูกค้าที่แตกต่างกัน

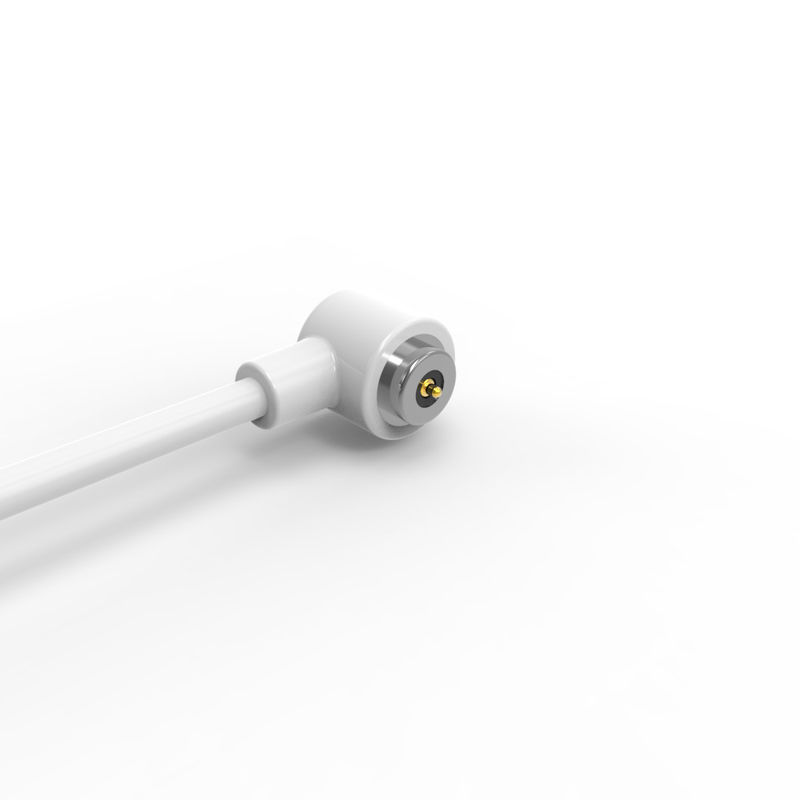

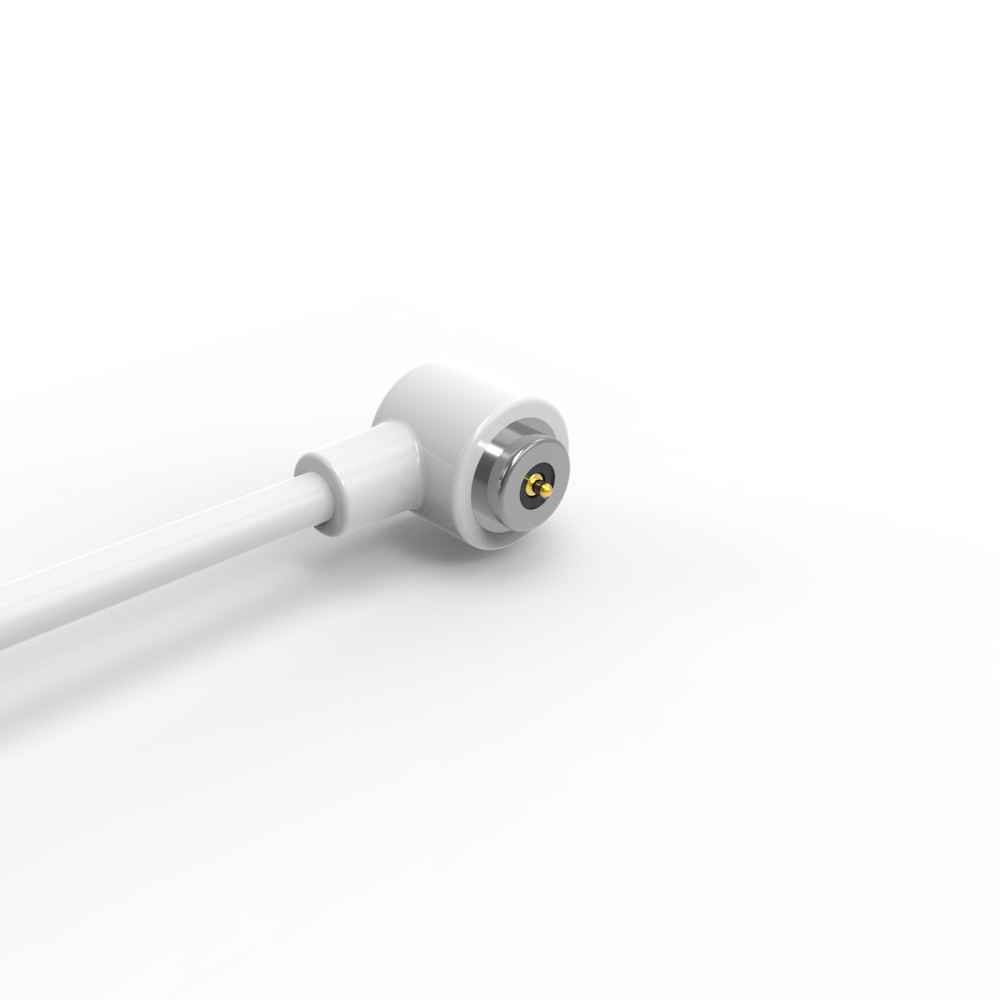

ขั้วต่อสายเคเบิลแม่เหล็กตัวผู้:
...วัสดุ:
พิน Pogo: ทองเหลือง (ชุบ Plunger & Barrel 5U" ขั้นต่ำ Au over 60~100U" Ni);
ตัวเรือน: ขาว HTN+30%GF UL94 V-0;
แม่เหล็ก: NdFeB N52 ชุบ Ni;
สายเคเบิล: ขาว OD 2.0*2C( TC19*0.08),
แจ็คเก็ตสายไฟ: ขาว TPE 90A.
แจ็คเก็ตขั้วต่อ: ขาว TPE 90A..
...กลไก:
แรงสปริง: 50g±10g, ที่ 0.70 มม. working storke
Full storke: 0.90 มม.
อายุการใช้งานทางกล: 10000 รอบ Min..
...ไฟฟ้า:
แรงดันไฟฟ้า: 12V.
กระแสไฟ: 1A.
ความต้านทานหน้าสัมผัส: 50mΩMax (PIN).
ทดสอบเปิดและลัดวงจร 100%
..ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
..การทดสอบสเปรย์เกลือ: 48 H.

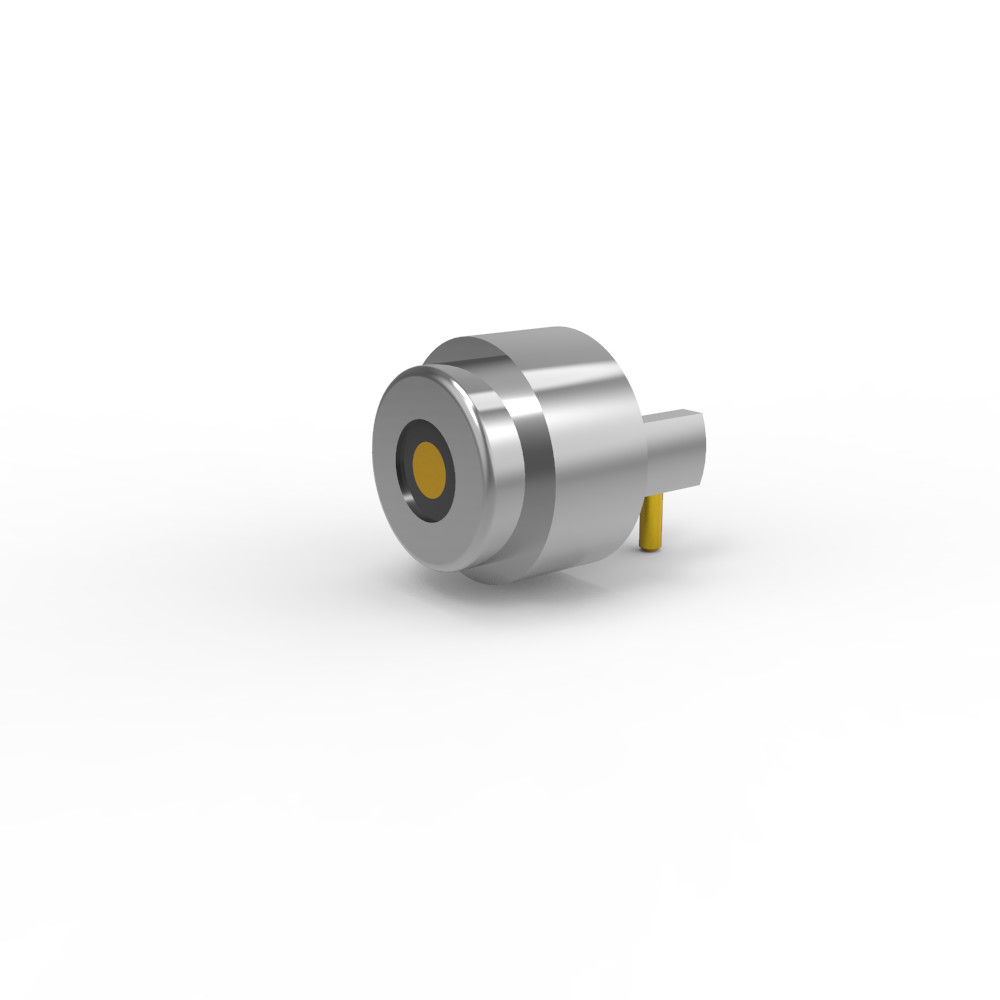

ขั้วต่อแม่เหล็กตัวเมีย:
..วัสดุ:
PIN: ปราศจากสารตะกั่ว C6801, ชุบ 5U" ขั้นต่ำ Au over 60~100U"Ni ;
ตัวเรือน: ดำ HTN+30%GF UL94 V-0 ;
Shel1: ทองเหลืองC3602ชุบ Ni;
แม่เหล็ก: NdFeB N52 ชุบ Ni
...ไฟฟ้า:
แรงดันไฟฟ้า: 12 V.
กระแสไฟ: 1.0A.
ความต้านทานหน้าสัมผัส: 50mΩMax (PIN).
ทดสอบเปิดและลัดวงจร 100%
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
การทดสอบสเปรย์เกลือ: 48 H.
คำอธิบายการใช้งานผลิตภัณฑ์ (ไม่จำกัดเฉพาะสิ่งต่อไปนี้):
1. บอร์ด PCB แบบเชื่อมต่อแบบเสียบได้
2. การขึ้นรูปและห่อหุ้มหลังจากเชื่อมสายไฟ
3. สามารถเพิ่มขั้วต่อการถ่ายโอนของบอร์ด PCB นั้นได้
4. การฉีดขึ้นรูป Mlding ของแม่พิมพ์แบบฝัง
5. สามารถผูกสายไฟได้โดยตรง
พารามิเตอร์ขั้วต่อสายเคเบิลแม่เหล็ก 2 พินแบบวงกลม:
|
ชื่อ |
ขั้วต่อสายเคเบิลแม่เหล็ก |
|
ประเภท |
ตัวผู้/ตัวเมีย |
|
พิน |
2 พิน |
|
สายไฟ |
TPE |
|
ความยาวสายเคเบิล |
1000±20มม. |
|
สี |
ขาว |
|
พิน Pogo/ชิ้นส่วนหมุน |
ปราศจากสารตะกั่ว C6801 |
|
แม่เหล็ก |
N52 NdFeB ชุบ Ni 15-20um |
|
ตัวเรือน
|
ดำ HTN UL94V-0 |
|
แรงสปริง |
50g±10g, ที่ 0.7mm working storke |
|
Full storke |
0.9 มม. |
|
อายุการใช้งานทางกล |
10000 รอบ Min.. |
|
กระแสไฟ |
1AMax |
|
แรงดันไฟฟ้า |
DC 12V |
|
ความต้านทานหน้าสัมผัส |
50mΩ Max (PIN). |
|
อุณหภูมิในการทำงาน |
-25℃ ถึง +80℃ |
|
การทดสอบสเปรย์เกลือ |
48H |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
ทดสอบ |
ทดสอบเปิดและลัดวงจร 100% |
แบบร่างทางเทคนิคของขั้วต่อสายเคเบิล 2 พินแบบวงกลม
แบบร่างทางเทคนิคของขั้วต่อแม่เหล็กตัวเมีย 2 พินแบบวงกลม
Reแนะนำเลย์เอาต์ pcb
ข้อดีของขั้วต่อแม่เหล็ก:
●การออกแบบที่เป็นมนุษย์ของประสบการณ์การเชื่อมต่อการดูดซับอัตโนมัติ
●ป้องกันการตกหล่นแบบ Humanized: ง่ายต่อการถอดออกจากอินเทอร์เฟซการชาร์จ และไม่ง่ายที่จะถอดอุปกรณ์ออก
●อายุการใช้งาน: สูงสุด 100,000-200,000 รอบ
●การออกแบบกันน้ำ: ปลายตัวเมียของอุปกรณ์สามารถกันฝุ่นและกันน้ำได้ (IPX8);
●เวลาในการชาร์จที่รวดเร็ว: การออกแบบขั้วต่อแม่เหล็ก 5A-10A ทนต่อการส่งกระแสไฟขนาดใหญ่
●ลักษณะที่ปรากฏของขั้วต่อแม่เหล็กสามารถจับคู่ได้ตาม การออกแบบของอุปกรณ์ใช้งานของลูกค้า
●การออกแบบโครงสร้างป้องกันไฟฟ้าลัดวงจรของผลิตภัณฑ์และป้องกันความผิดพลาด
●ตระหนักถึงการส่งสัญญาณความถี่สูงสามารถแทนที่ฟังก์ชัน USB2.0 HDMI 1.3 การส่งสัญญาณวิดีโอและเสียงแบบดั้งเดิม
การใช้งานผลิตภัณฑ์:
ทำไมถึงเลือกเรา ?
ความมุ่งมั่นในคุณภาพและความร่วมมือ
นำโดยหลักการของคุณภาพ ความซื่อสัตย์ และบริการที่เป็นเลิศ,
เราหวังเป็นอย่างยิ่งว่าจะได้ร่วมมือกับพันธมิตรมากขึ้นเพื่อให้บรรลุความสำเร็จร่วมกัน
ตั้งแต่การจัดซื้อวัสดุและตัวอย่างทดลองแม่พิมพ์ไปจนถึงการผลิตเต็มรูปแบบ,
เราดำเนินการตรวจสอบแบบชั้นต่อชั้นอย่างเข้มงวดและการควบคุมคุณภาพที่ครอบคลุม
สิ่งนี้ทำให้มั่นใจได้ว่าทุกผลิตภัณฑ์ตรงตามความต้องการของลูกค้า โดยมีอัตราข้อบกพร่องไม่เกิน 98%
ด้วยการให้ความสำคัญกับความแม่นยำและความน่าเชื่อถือในทุกขั้นตอน เราจึงรับประกันความเป็นเลิศอย่างสม่ำเสมอในการส่งมอบ
นวัตกรรมอย่างต่อเนื่องเพื่อความเป็นเลิศ
เพื่อให้ก้าวนำหน้าในตลาดที่มีการแข่งขันและส่งมอบคุณภาพผลิตภัณฑ์ที่เหนือกว่า,
บริษัทของเราไม่เคยหยุดลงทุนในเทคโนโลยีที่ทันสมัยและอุปกรณ์ขั้นสูง
ด้วยการอัปเกรดความสามารถของเราอย่างต่อเนื่อง เรามั่นใจได้ว่าทุกผลิตภัณฑ์ตรงตามมาตรฐานสูงสุดด้านประสิทธิภาพและความน่าเชื่อถือ
วิธีการสั่งซื้อขั้วต่อสายเคเบิลแม่เหล็ก
* ระบุความต้องการของคุณ (ประเภทของขั้วต่อ, จำนวนที่ต้องการ, ข้อกำหนดที่กำหนดเอง, ข้อมูลจำเพาะทางเทคนิค)
*เจรจาต่อรองราคาและข้อกำหนด (อาจมีส่วนลดจำนวนมาก)
*ยืนยันรายละเอียดการสั่งซื้อ (ประเภทขั้วต่อ, จำนวน, การปรับแต่ง)
*ชำระเงิน (ผ่าน PayPal, การโอนเงินผ่านธนาคาร หรือวิธีการรักษาความปลอดภัยอื่นๆ)
*การจัดส่งและการตรวจสอบคุณภาพ
*ติดตามการจัดส่ง
*ตรวจสอบผลิตภัณฑ์เมื่อมาถึงเพื่อให้แน่ใจว่ามีคุณภาพ
เงื่อนไขการชำระเงิน: T/T, เงินฝาก 50%, ยอดคงเหลือ 50%
วิธีการชำระเงิน: T/T, PayPal, OCBC
ระยะเวลาในการจัดส่งตัวอย่าง: ตัวอย่างสินค้าคงคลัง 2-3 วันทำการ/ตัวอย่างที่กำหนดเอง 5-7 วันทำการ
ระยะเวลาในการผลิต:10-15 วันทำการ
ผลิตเพื่อ: อเมริกา, ยุโรป, เอเชีย, แอฟริกาใต้
เงื่อนไขการค้า: EXW
ค่าขนส่ง: ทางอากาศ, ทางทะเล, ด่วน
บริการ: คุณภาพสูงด้วยราคาที่สมเหตุสมผล, บริการ OEM, ขนาด, สี, การออกแบบพิเศษใดๆ ก็เป็นที่ยอมรับ
