| Place of Origin: | China |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9002 |
| หมายเลขรุ่น: | LBC0958A /VID1850B |
| เอกสาร: | VIC1800B.pdf |
| Minimum Order Quantity: | 5000 |
| ราคา: | $1-$5 |
| รายละเอียดการบรรจุ: | ถุง PE |
| เวลาการส่งมอบ: | 12-15 วันทำการ |
| Payment Terms: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | เครื่องเชื่อมเคเบิลแม่เหล็ก | Material: | TPE,Brass,NdFeB N52 |
|---|---|---|---|
| แรงสปริง: | 50G ± 10G | Working storke: | 0.7mm |
| Current: | 1A | Volatge: | 12V |
| ความยาวสายเคเบิล: | 1000 มม | Color: | Black |
| Salt spray test: | 48H | Mechanical life: | 10000 cycle Min. |
| ต้านทานการติดต่อ: | 50mΩ แม็กซ์ (PIN) | อุณหภูมิในการทำงาน: | -25°C ถึง +80°C |

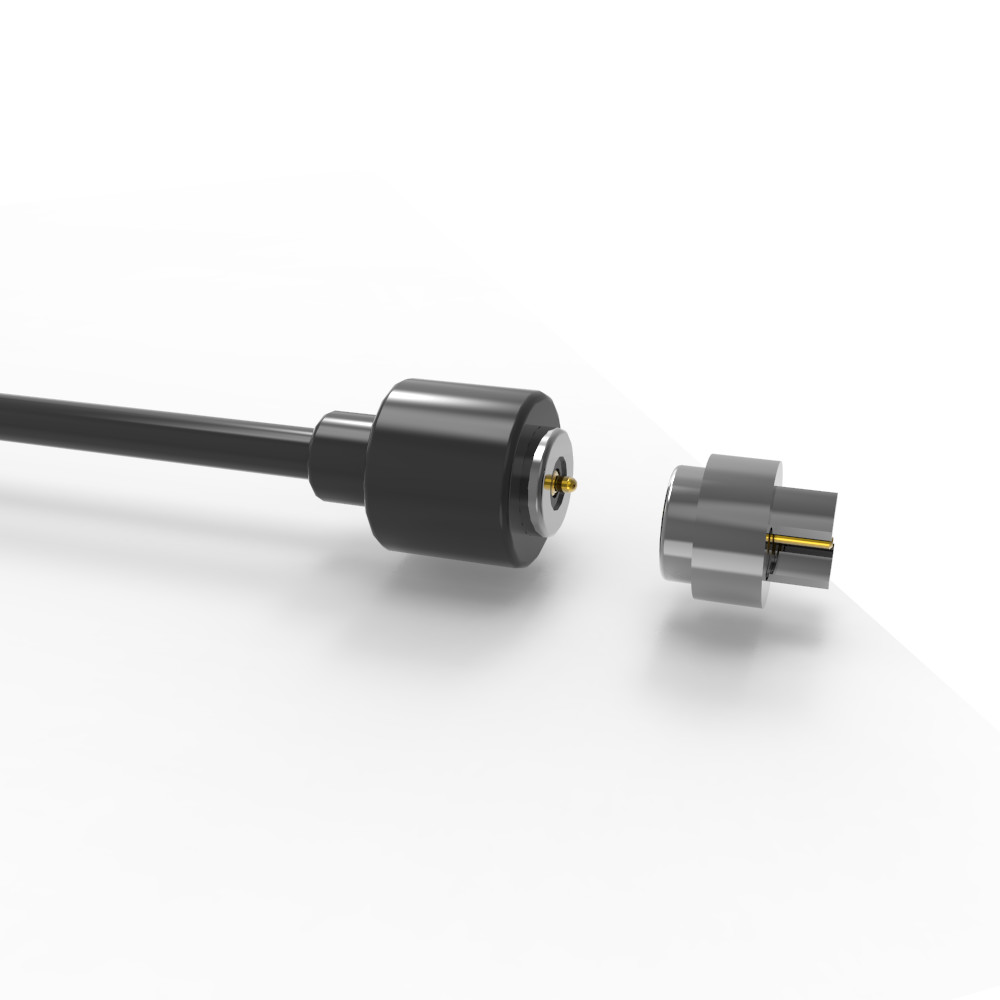

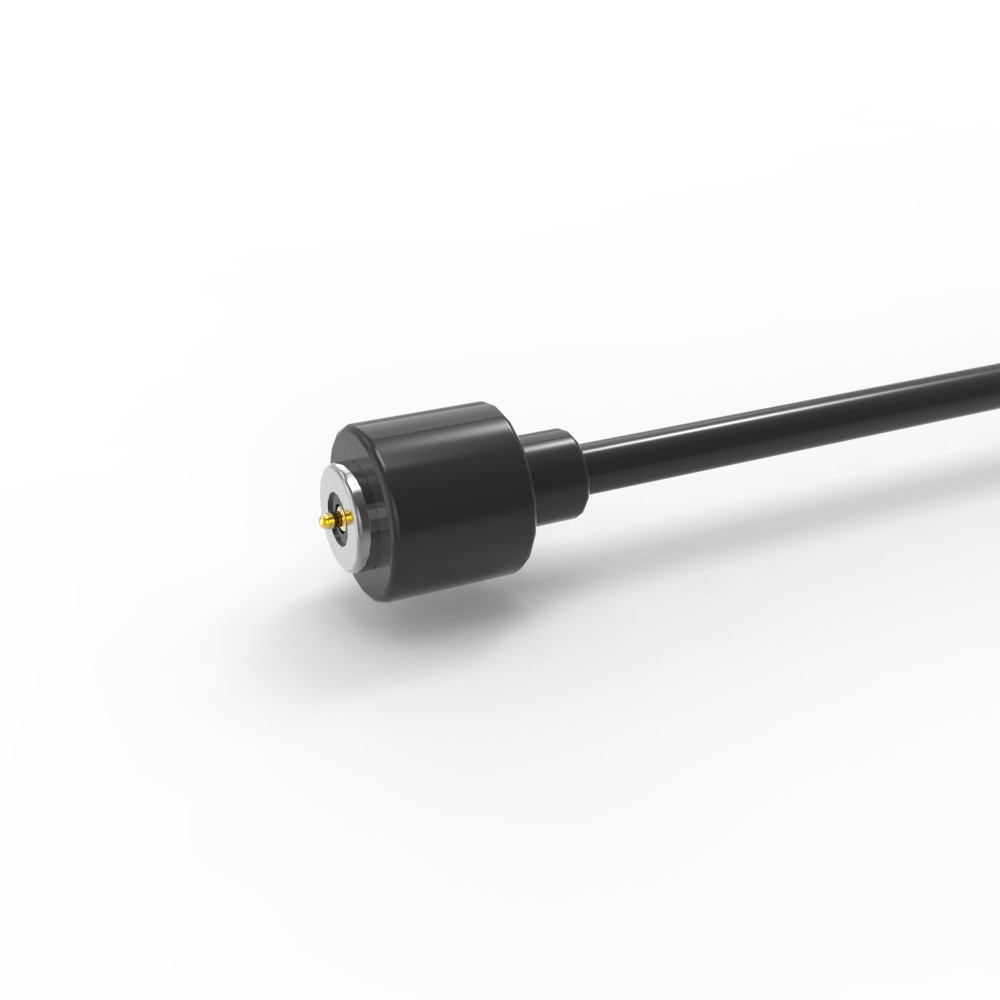

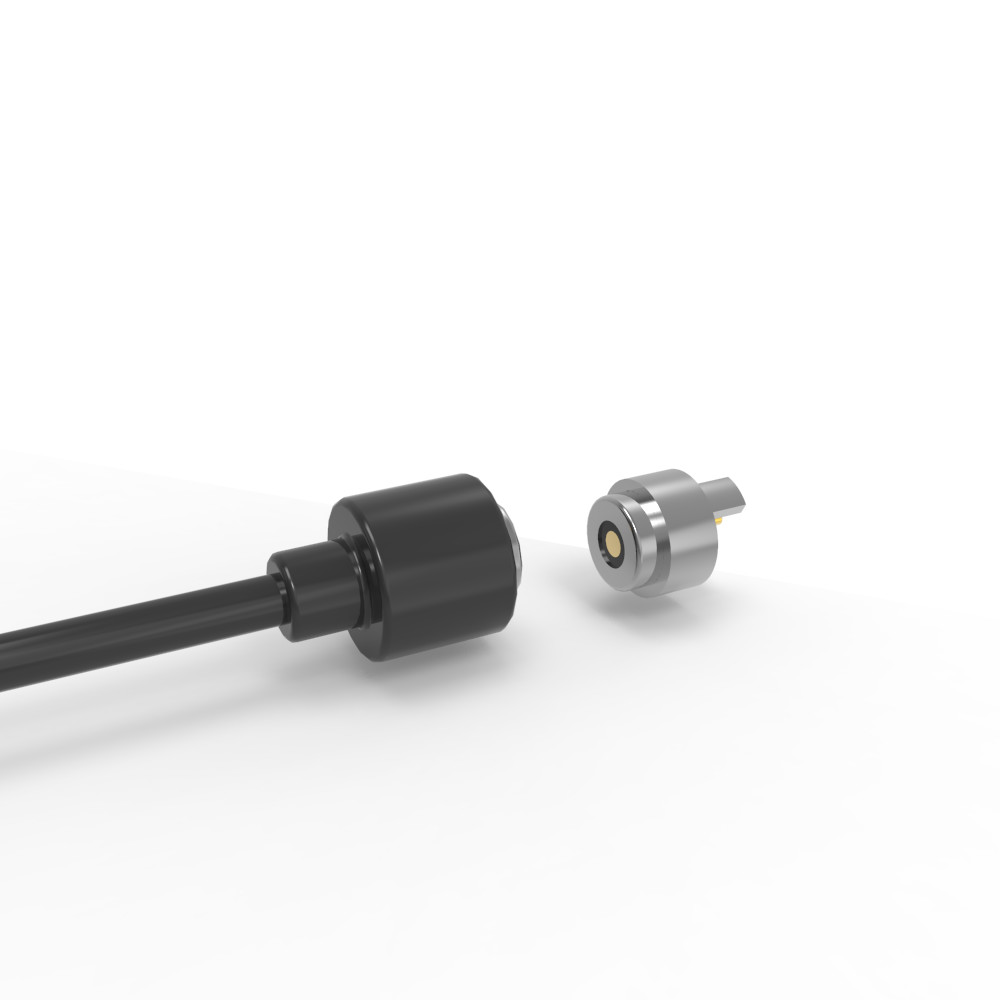

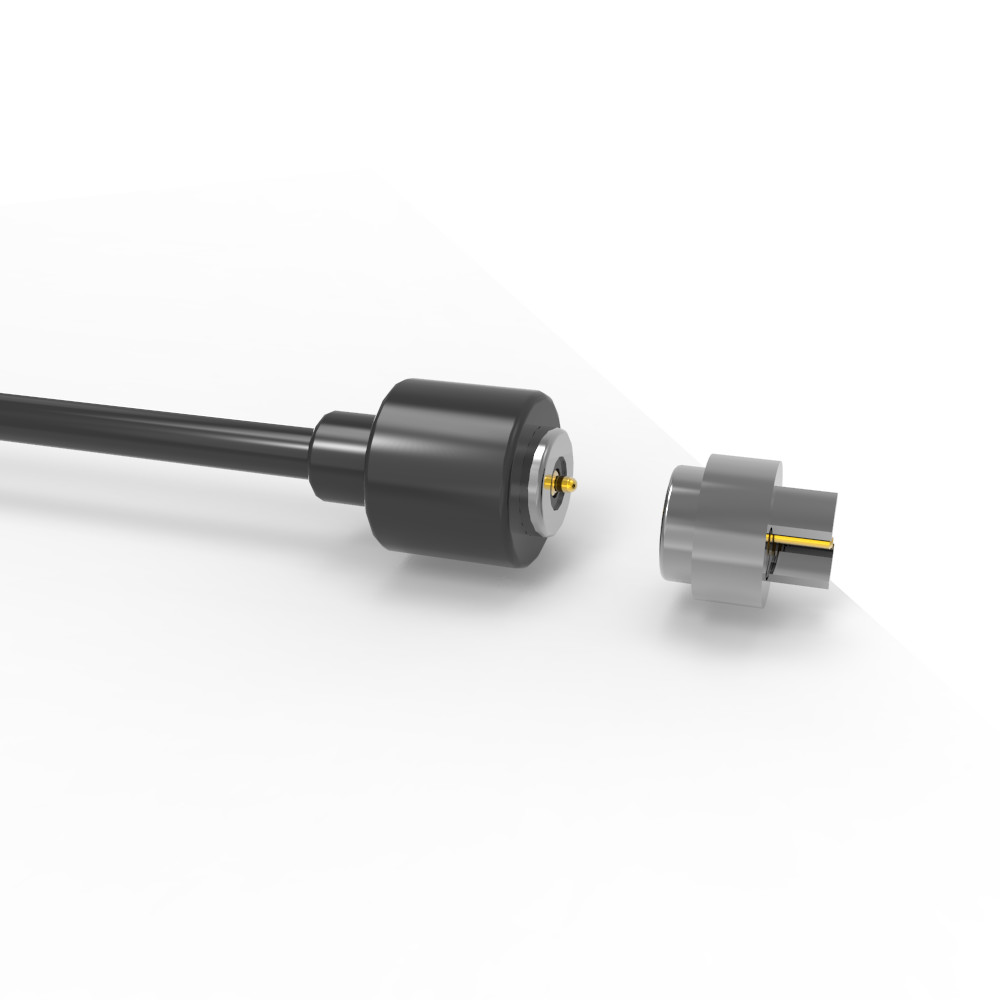

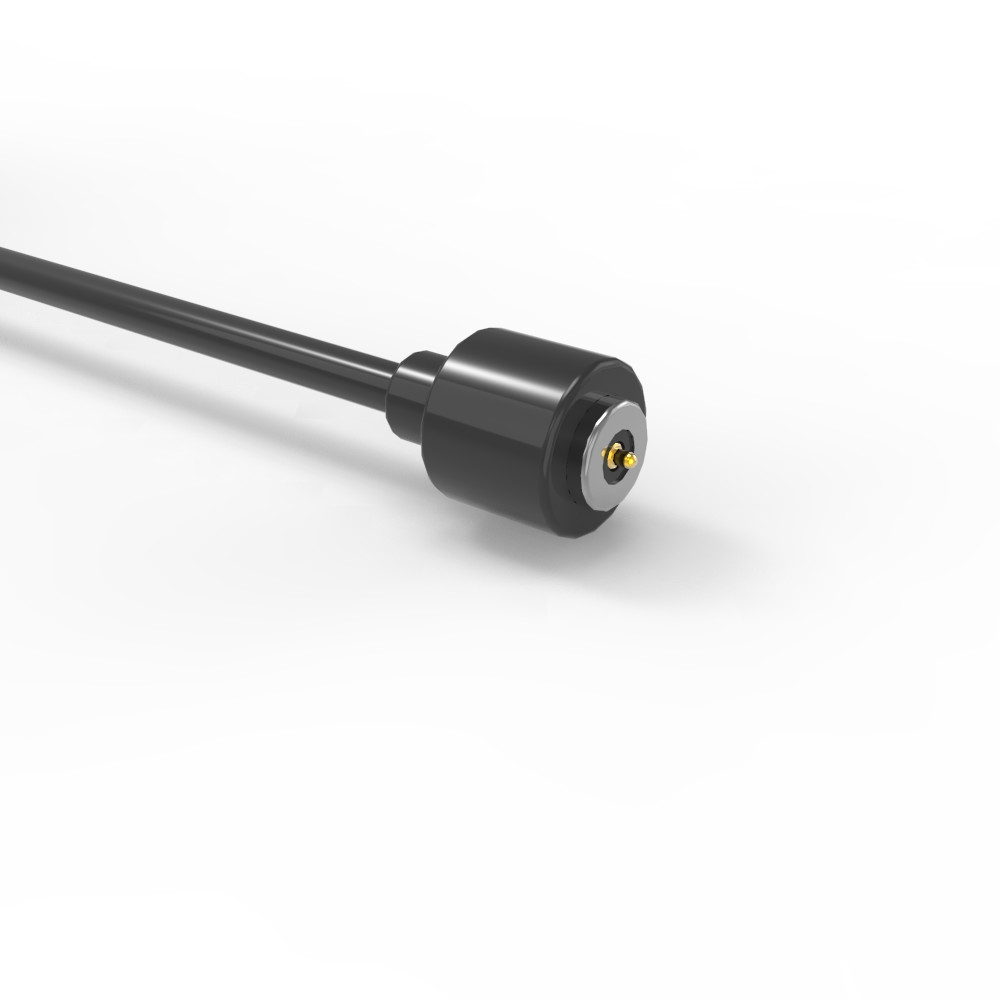

OD4.0 มม. 2Pin Round Type Magnetic Charger Usb Cable Connector สำหรับ Smart Blindfold
ขั้วต่อสายเคเบิลแม่เหล็กตัวผู้:
...วัสดุ:
Pogo Pin: ทองเหลือง (Plunger & Barrel ชุบ 5U" ขั้นต่ำ Au over 60~100U" Ni);
Housing: ดำ HTN+30%GF UL94 V-0;
แม่เหล็ก: NdFeB N52 ชุบ Ni;
สายเคเบิล: ดำ OD 2.0*2C( TC19*0.08),
แจ็คเก็ตสายไฟ: ดำ TPE 90A.
แจ็คเก็ตขั้วต่อ: ดำ TPE 90A..
...กลไก:
แรงสปริง: 50g±10g, ที่ 0.70 มม. working storke.
Full storke: 0.90 มม.
อายุการใช้งานทางกล: 10000 รอบ Min..
...ไฟฟ้า:
แรงดันไฟฟ้า: 12V.
กระแสไฟ: 1A.
ความต้านทานหน้าสัมผัส: 50mΩMax (PIN).
ทดสอบเปิดและลัดวงจร 100%
..ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
..การทดสอบสเปรย์เกลือ: 48 H.
ขั้วต่อแม่เหล็กตัวเมีย:
...วัสดุ:
PIN: ปราศจากสารตะกั่ว C6801, ชุบ 5U" ขั้นต่ำ Au over 60~100U"Ni ;
Housing: ดำ HTN+30%GF UL94 V-0 ;
Shel1: ทองเหลืองC3602 ชุบ Ni;
แม่เหล็ก: NdFeB N52 ชุบ Ni
...ไฟฟ้า:
แรงดันไฟฟ้า: 12 V.
กระแสไฟ: 1.0A.
ความต้านทานหน้าสัมผัส: 50mΩMax (PIN).
ทดสอบเปิดและลัดวงจร 100%
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH
การทดสอบสเปรย์เกลือ: 48 H.
คำอธิบายการใช้งานผลิตภัณฑ์ (ไม่จำกัดเฉพาะสิ่งต่อไปนี้):
1. บอร์ด PCB เชื่อมปลั๊กอิน;
2. การขึ้นรูปและห่อหุ้มหลังจากเชื่อมสายไฟ;
3. สามารถเพิ่มเทอร์มินัลถ่ายโอนของบอร์ด PCB นั้นได้;
4. การฉีดขึ้นรูปแม่พิมพ์แบบฝัง;
5. สามารถพันธะสายไฟได้โดยตรง
พารามิเตอร์ตัวเชื่อมต่อสายเคเบิลแม่เหล็ก 2Pin แบบวงกลม:
|
ชื่อ |
ตัวเชื่อมต่อสายเคเบิลแม่เหล็ก |
|
ประเภท |
ตัวผู้/ตัวเมีย |
|
Pin |
2pin |
|
สายไฟ |
TPE |
|
ความยาวสายเคเบิล |
1000±20มม. |
|
สี |
ดำ |
|
Pogo pin/TurningParts |
ปราศจากสารตะกั่ว C6801 |
|
แม่เหล็ก |
N52 NdFeB ชุบ Ni 15-20um |
|
Housing
|
ดำ HTN UL94V-0 |
|
แรงสปริง |
50g±10g, ที่ 0.7mm working storke |
|
Full storke |
0.9mm |
|
อายุการใช้งานทางกล |
10000 รอบ Min.. |
|
กระแสไฟ |
1AMax |
|
แรงดันไฟฟ้า |
DC 12V |
|
ความต้านทานหน้าสัมผัส |
50mΩ Max (PIN). |
|
อุณหภูมิในการทำงาน |
-25℃ ถึง +80℃ |
|
การทดสอบสเปรย์เกลือ |
48H |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
ทดสอบ |
ทดสอบเปิดและลัดวงจร 100% |
แบบร่างทางเทคนิคของตัวเชื่อมต่อสายเคเบิล 2Pin แบบวงกลม
แบบร่างทางเทคนิคของตัวเชื่อมต่อแม่เหล็กตัวเมีย 2Pin แบบวงกลม
Recommended pcb layout
ข้อดีของตัวเชื่อมต่อแม่เหล็ก:
●การออกแบบที่เป็นมนุษย์ของประสบการณ์การเชื่อมต่อการดูดซับอัตโนมัติ;
●ป้องกันการตกหล่นแบบ Humanized: ง่ายต่อการถอดออกจากอินเทอร์เฟซการชาร์จ และไม่ง่ายที่จะถอดอุปกรณ์ออก;
●อายุการใช้งาน: สูงถึง 100,000-200,000 รอบ;
●การออกแบบกันน้ำ: ปลายตัวเมียของอุปกรณ์สามารถกันฝุ่นและกันน้ำได้ (IPX8);
●เวลาในการชาร์จที่รวดเร็ว: การออกแบบตัวเชื่อมต่อแม่เหล็ก 5A-10A ทนต่อการส่งกระแสไฟขนาดใหญ่;
●ลักษณะที่ปรากฏของตัวเชื่อมต่อแม่เหล็กสามารถจับคู่ได้ตาม การออกแบบของอุปกรณ์การใช้งานของลูกค้า;
●การออกแบบโครงสร้างป้องกันไฟฟ้าลัดวงจรของผลิตภัณฑ์และป้องกันความผิดพลาด;
●ตระหนักถึงการส่งสัญญาณความถี่สูงสามารถแทนที่ฟังก์ชัน USB2.0 HDMI 1.3 การส่งสัญญาณวิดีโอและเสียงแบบดั้งเดิม
การประยุกต์ใช้ผลิตภัณฑ์:
