| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | ตัวเชื่อมต่อเครื่องพิมพ์ 52 ตำแหน่ง |
| เอกสาร: | H0152YTUPE.pdf |
| จำนวนสั่งซื้อขั้นต่ำ: | 1000 |
| ราคา: | $2-$5 |
| รายละเอียดการบรรจุ: | บรรจุกล่องพุพอง |
| เวลาการส่งมอบ: | 7-10 วันทําการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | ตัวเชื่อมต่อ POGO PIN 52PIN | วัสดุ: | C3604, SUS304, PA9T |
|---|---|---|---|
| หมายเลขพิน: | 52พิน | การบํารุงผิว: | ชุบทอง |
| ความหนา: | 5u " | การใช้งาน: | คาร์ทริดจ์เครื่องพิมพ์ HP45 |
| ต้านทานการติดต่อ: | 50mΩ สูงสุดในการทํางาน | การทดสอบสเปรย์เกลือ: | 48 ชม |

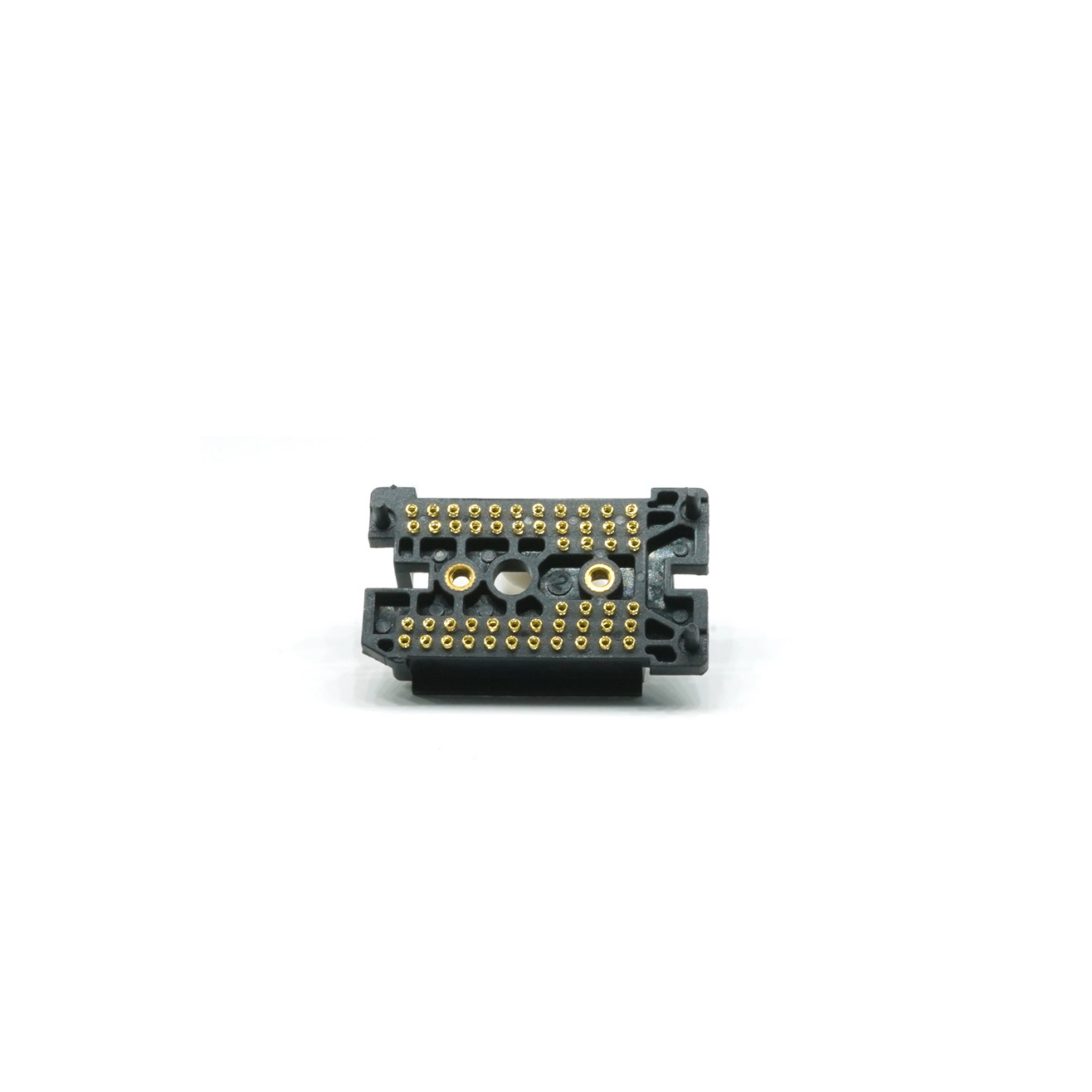

เครื่องเชื่อมพิมพ์ 52 ตําแหน่ง เครื่องเชื่อมพิมพ์ที่ติดสปริง 52Pin HP45 Pogo Pin

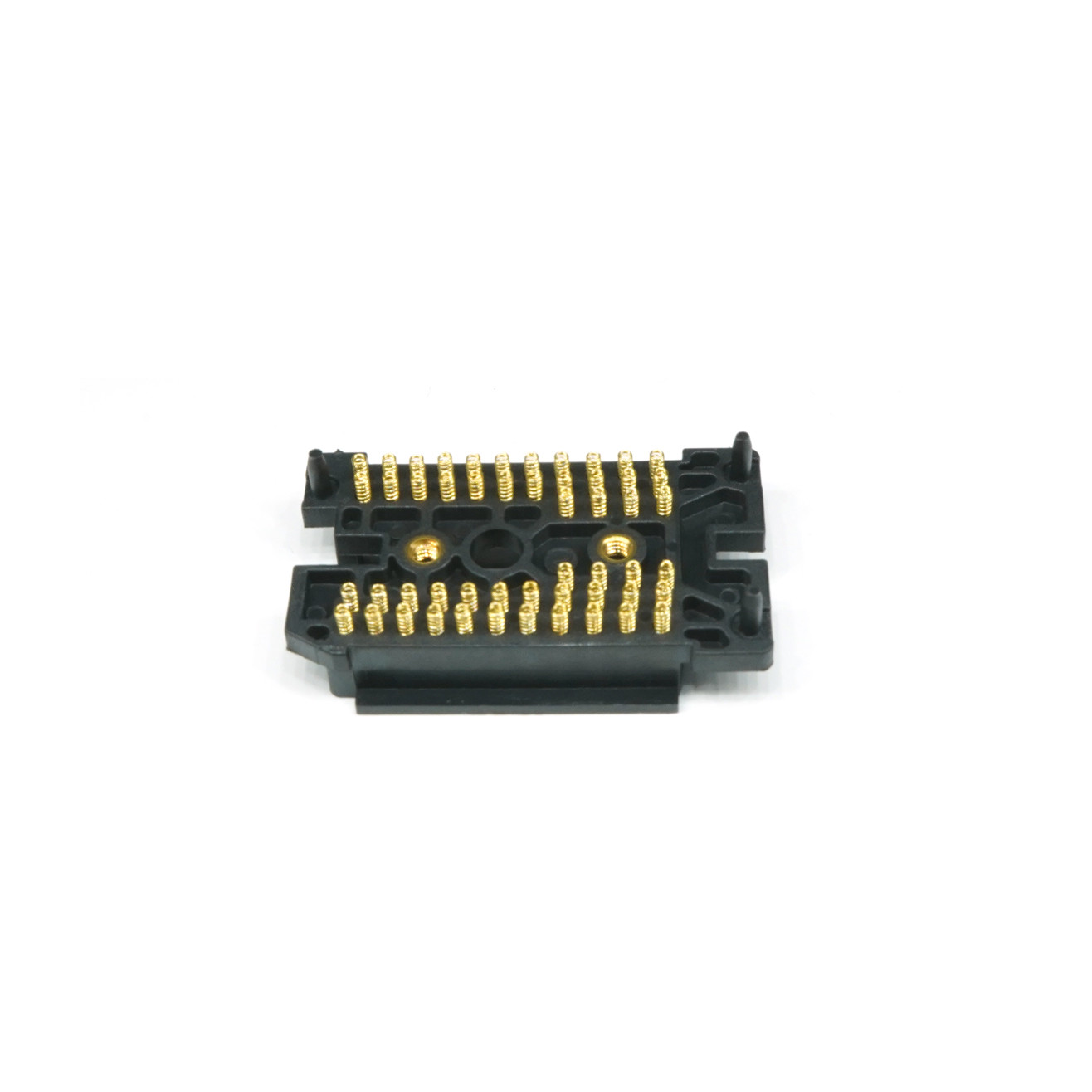

ตัวเชื่อมป๊อกโป้ปิน HP45 ขนาด 52 ปิน ประกอบด้วย 3 ส่วน ได้แก่ พลาสติก ป๊อก และสปริง
พานเชื่อมพิมพ์พิมพ์พีจีเจ็ต HP45 ขนาด 52 ปิน มักจะใช้ในระบบพิมพ์พิมพ์พิมพ์พิมพ์พีจีเจ็ต โดยเฉพาะกับหัวพิมพ์ HP45 พานเชื่อมพิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพิมพ์พิมพ์พิมพิมพ์พิมพิมพรับประกันการติดต่อไฟฟ้าที่น่าเชื่อถือ.
พลาสติก
วัสดุPA9T (พอลิฟตาลามิด)
สี:สีดํา
ปิน
วัสดุC3604
การเคลือบทอง:5u"
ลาย
1.ทั้งสองปลายจะปิดสี่เหลี่ยม
2.ระหว่างการแปะมันห้ามเพื่อให้มีสปริงคู่รวมกันจากผู้จําหน่าย
3- เช่นแสดงค่าแรงสปริงบนการวาด ซึ่งมันจะวัดหลังจากการลดก่อน 10 ครั้ง
4.เพื่อตรวจสอบสปริงภายใต้ 10X กว้างขนาดและผิวสายไม่ควรมีความเสียหายใด ๆ
Burrs ของการตัดตําแหน่งทั้งสองปลายที่ไม่สามารถเกินเส้นผ่าตัดภายนอกของสปริง
5ผู้จัดจําหน่ายควรกําจัดคุณสมบัติแม่เหล็กจากวัสดุสปริงด้วยอุปกรณ์บางอย่างและเติมด้วยอากาศในถุงบรรจุระหว่างการบรรจุ
6. RoHS&HF สินค้า
|
ข้อมูลฤดูใบไม้ผลิ |
|
|
วัสดุ |
SUS304 |
|
กว้างของสาย |
0.16 มิลลิเมตร (± 0.010)) |
|
กว้างภายนอก |
1.11 มิลลิเมตร (+0.02/-0.02 |
|
รวมวงเวียน |
15 |
|
การหมุนที่ทํางาน |
11 |
|
ความยืดหยุ่น |
71600 G ((N/mm2) |
|
ความทนทาน |
10,000 วงจร ((นาที) |
|
พื้นที่เคลือบ |
W/0 |
|
การทองคํา |
5u" |
ขนาดพลาสติก
ขนาดปิน
ขนาดสปริง

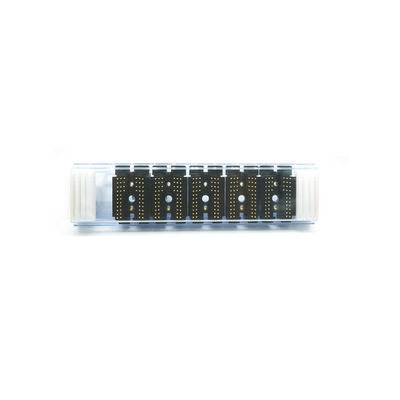

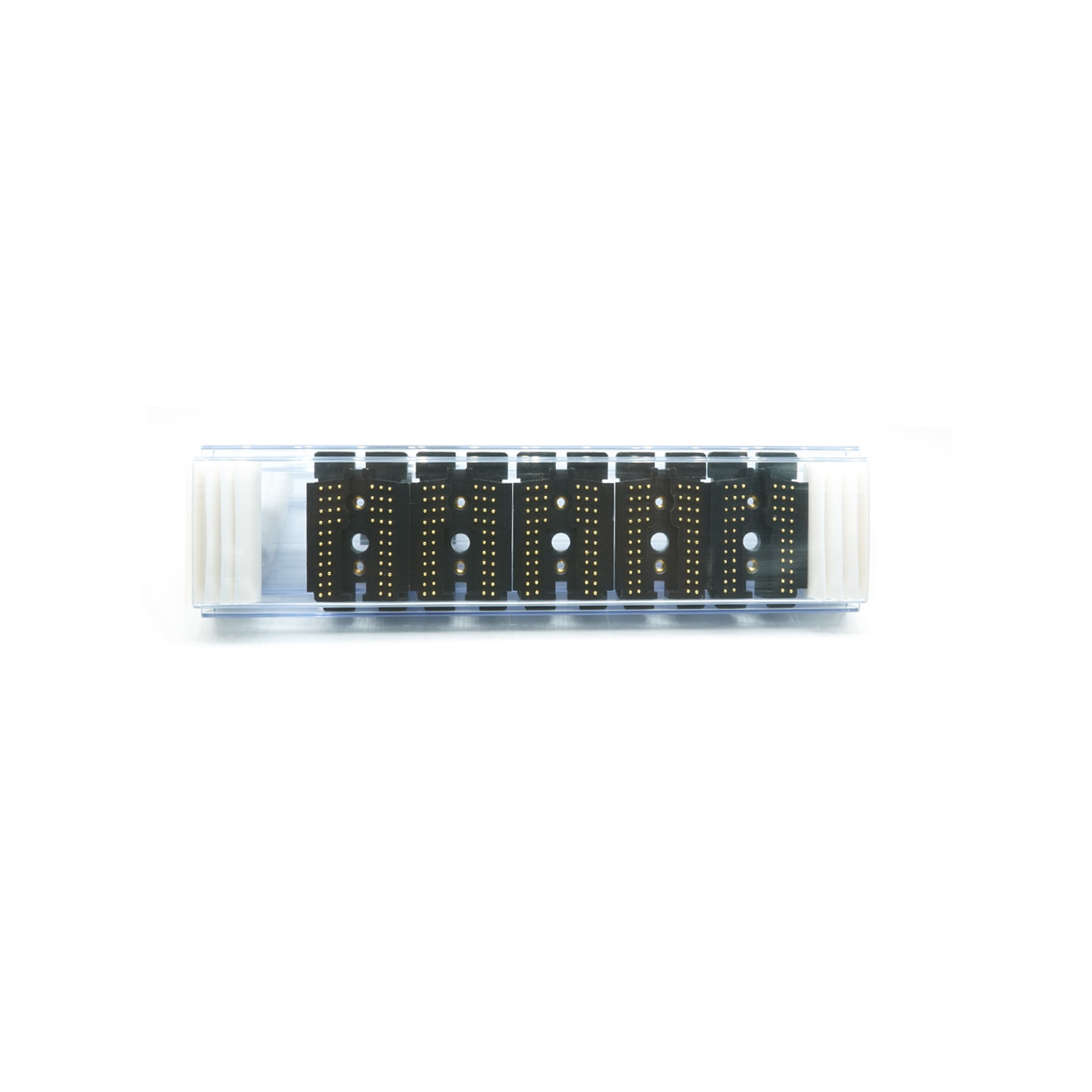

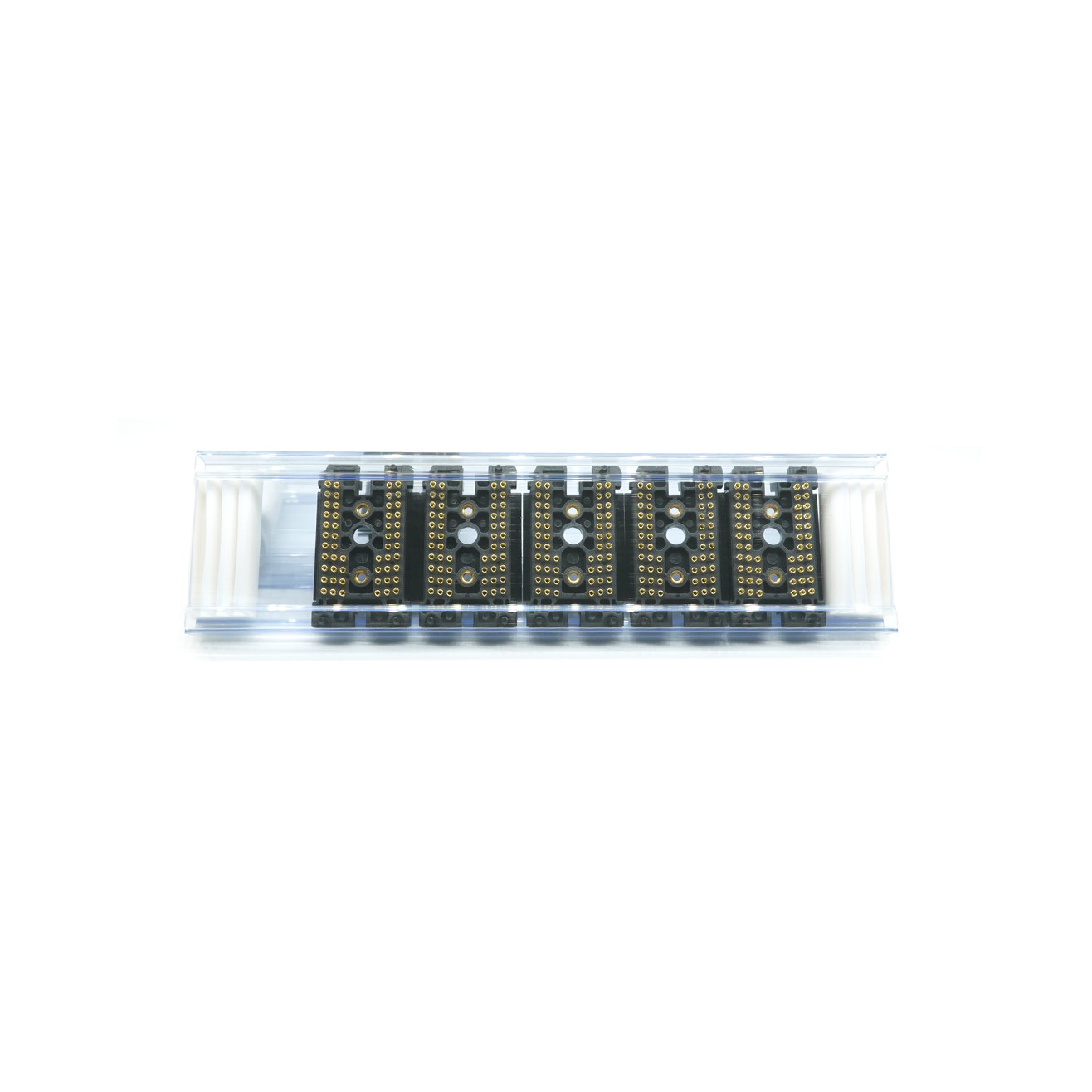

กล่อง:
ข้อดีของ UPE Pogo Pin Connector
เครื่องเชื่อม Pogo Pin Connector หรือที่รู้จักกันในชื่อสปริงปิน หรือปินโปโก้ มีข้อดีหลายอย่าง:
ความน่าเชื่อถือ:ปิ้น UPE Pogo ที่ใช้เทคโนโลยี CLIP ให้การเชื่อมต่อไฟฟ้าที่คงที่และน่าเชื่อถือ แม้กระทั่งในสภาพแวดล้อมที่ต้องรับผลกระทบจากการสั่นสะเทือนและแรงกระแทกทางกล
การออกแบบที่คอมแพคต์ขนาดเล็กของพวกมัน ทําให้มันเข้ากับพื้นที่ที่แคบ ซึ่งเป็นสิ่งที่เหมาะสมสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่คอมแพคต์ทันสมัย
ความยืดหยุ่นปิ้นโปโก้สามารถปรับตัวให้กับความแตกต่างของพื้นผิว เพื่อให้ความเชื่อมต่อมั่นคง แม้ว่าพื้นผิวการจับคู่จะไม่ตรงกันอย่างสมบูรณ์แบบ
การใช้ง่าย:มันใช้ได้ง่าย มีการติดตั้งและบํารุงรักษาง่าย
ความทนทาน:มันถูกออกแบบมาเพื่อทนต่อวงจรหลายครั้งของการเชื่อมต่อและตัดเชื่อมต่อ ทําให้มันทนทานสูง
ข้อดีของเราและการเลือกของคุณ:
.UPE มืออาชีพที่กําหนดเองปัจจุบันสูง Pogo Pin กับ 15A-30A ซีรีส, มันได้รับการผลิตจํานวนมาก.
.UPE พัฒนา 1.27mm2.0 มิลลิเมตร 2.54 มิลลิเมตร pitch มาตรฐานชายและหญิง 2pin-40pin โปโก้ pin เครื่องเชื่อมกับ SMT / DIP / มุมขวา / Solder Cup
.การทดสอบ Pogo Pin Life ถึง 1,000,000 รอบ
.ผลิตภัณฑ์ทั้งหมดสามารถผ่านมาตรฐาน HF, RoHS REACH
.การทดสอบไฟฟ้า 100% รายงานที่ให้บริการ ก่อนการส่งสินค้า
.มีรูปแบบที่แตกต่างกันตามสั่ง มีโครงสร้างขนาดเล็กและกระแสไฟฟ้าสูง
ทําไมลูกค้าจึงเลือกUPE?
1บริการรับเปลี่ยนแบบมืออาชีพ
2ความสามารถในการผลิตตัวอย่างอย่างอย่างรวดเร็ว
3ระบบควบคุมคุณภาพที่เข้มงวด
4การแปรรูปด้วยส่วนประกอบที่นําเข้า
5อุปกรณ์ทดสอบความแม่นยําสูง
6. ขั้นตอนการควบคุมค่าใช้จ่ายที่เหมาะสม
บางส่วนของ Pogo Pin Connectors ที่กําหนดเองเพื่ออ้างอิง:
สนามการใช้งานของ Pogo Pin Connector
วิธีการสั่งซื้อกับ UPE
1ส่งความต้องการของคุณ
ให้รายละเอียด เช่น
.ประเภทของเครื่องเชื่อม (พลังงาน, ข้อมูล, ไฮบริด, กันน้ํา, ฯลฯ)
.วอลเตจและปัจจุบัน
.ความยาวของสายไฟฟ้าและรายละเอียด
.ความชอบด้านขั้วแม่เหล็กและการจัดอันดับ
จํานวนและเวลานํา
ความต้องการพิเศษ (การจัดอันดับ IP, การป้องกัน, การรับรองฯลฯ)
.ตัวเลือกที่ 1: เติมแบบสอบถาม (RFQ) ของเราบนเว็บไซต์ของเรา
.ตัวเลือกที่ 2: ส่งอีเมลรายละเอียดของคุณตรงไปยังsunion@upetech.net(หรือผู้ติดต่อที่ท่านกําหนด)
2รับอัตราการเสนอราคา
ทีมวิศวกรรมของเราจะตรวจสอบความต้องการของคุณ
เราจะให้ข้อเสนอราคาที่แข่งขัน รวมถึง: ราคา / เวลานํา / ตัวอย่างตัวเลือก (ถ้าจําเป็น)
3. ยืนยันและอนุมัติคําสั่ง
เมื่อคําเสนอราคาได้รับอนุมัติ เราก็จะเสร็จแผนการออกแบบและการผลิต
สําหรับการออกแบบใหม่ เราอาจนําเสนอรูปแบบ 3 มิติ หรือตัวอย่างเพื่อทดสอบ
4การผลิตและการประกันคุณภาพ
UPE ผลิตตามคําสั่งของคุณ โดยมีการตรวจสอบคุณภาพอย่างเข้มงวด
เราสามารถให้รายงานการทดสอบและการรับรองได้ตามคําขอ
5. การจัดส่งและสนับสนุนอย่างรวดเร็ว
สั่งสินค้าผ่านวิธีการ logistics ที่คุณชอบ (DHL, FedEx, ส่งทางทะเล, ฯลฯ)
ทีมงานของเรายังคงมีให้บริการ สําหรับการสนับสนุนทางเทคนิค และการสั่งซื้อในอนาคต
ระยะเวลาการจ่ายเงิน:
เงินฝาก 50% (จ่ายล่วงหน้า): ครอบคลุมค่าใช้จ่ายในการผลิต (วัสดุ,แรงงาน)
50% เงินเหลือ (ชําระก่อนการจัดส่ง) รับรองการควบคุมคุณภาพและความมุ่งมั่นจากทั้งสองฝ่าย
วิธีการชําระเงิน
T/T (การโอนเงินผ่านธนาคาร) PayPal OCBC Bank
แนะนํา:
ใช้ PayPal สําหรับตัวอย่าง (ปลอดภัยกว่า)
ใช้ T/T สําหรับการสั่งซื้อจํานวนมาก (ค่าธรรมเนียมต่ํากว่า)
เวลานําตัวอย่าง:ตัวอย่างคลังสินค้า 2-3 วันทํางาน/ตัวอย่างที่กําหนดเอง 5-7 วันทํางาน
ระยะเวลาการผลิต:10-15 วันทํางาน
สร้างเพื่อ:อเมริกา ยุโรป เอเชีย แอฟริกาใต้
ระยะเวลาการค้า:EXW
ส่งสินค้า:สายอากาศ ทะเล สายด่วน
บริการ:คุณภาพสูงกับราคาที่เหมาะสม บริการ OEM ขนาดพิเศษ, สี, การออกแบบ
การขนส่งทางเรือ
