| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9002 |
| หมายเลขรุ่น: | RM-1343-A01-11/ RM-1343-B01-21 |
| เอกสาร: | RM-1343-A01-11.pdf |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $1-$5 |
| รายละเอียดการบรรจุ: | ถุง PE |
| เวลาการส่งมอบ: | 12-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | ขั้วต่อแม่เหล็ก | วัสดุ: | ทองเหลือง,ความดันโลหิตสูง,N52 |
|---|---|---|---|
| แรงสปริง: | 160G ± 20G | หมึกทํางาน: | 1.2มม |
| ปัจจุบัน: | 10.0ก | โวลเทจ: | 5V |
| ชีวิตทางกล: | 50000 รอบขั้นต่ำ | ต้านทานการติดต่อ: | 50mΩ แม็กซ์ (PIN) |
| ความอดทนอุณหภูมิ: | 260 ℃ | อุณหภูมิในการทำงาน:: | -25°C ถึง +60°C |

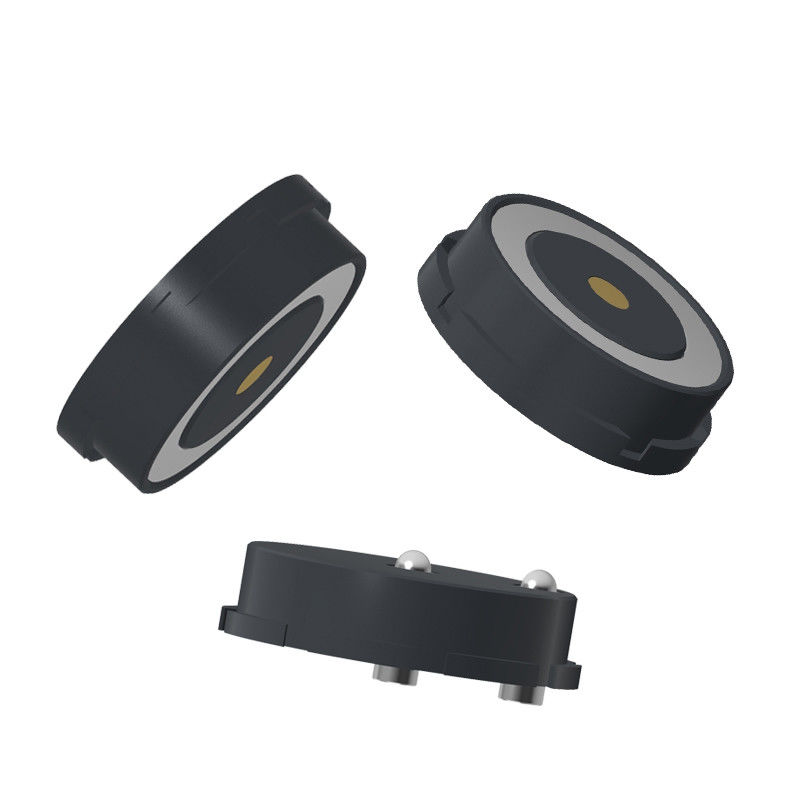

10 เครื่องเชื่อมปั่นหมุน 2 ปินแม่เหล็กปิ้งโปโก้ ที่มีอุณหภูมิ 260 °C
เครื่องเชื่อมแม่เหล็ก ✅ ความสอดคล้องและการประกันคุณภาพ
✅วัสดุที่สอดคล้องกับ RoHS และ REACH
วัสดุทั้งหมดที่ใช้ในเครื่องเชื่อมแม่เหล็กของเรา ตอบสนองอย่างเต็มที่กับ RoHS (การจํากัดสารอันตราย) และ REACH (การจดทะเบียน, การประเมิน, การอนุญาตและการจํากัดสารเคมี)การประกันความปลอดภัยด้านสิ่งแวดล้อมและการปฏิบัติตามกฎหมาย
✅100% การทดสอบวงจรสั้นและเปิด
ทุกหน่วยได้รับการทดสอบไฟฟ้าอย่างเข้มงวด รวมถึงการทดสอบวงจรสั้นและวงจรเปิด 100% เพื่อรับประกันผลงานที่น่าเชื่อถือและความทนทาน
เครื่องเชื่อมแม่เหล็ก ภาพประกอบของวัสดุ
1โปโก้ปิน
วัสดุพื้นฐาน: ทองแดง C6801
การเคลือบ: พลาติน (Pt) 0.25μm
2. ชิ้นส่วนหมุน
วัสดุ: ทองแดง C6801
การเคลือบ: พลาติน (Pt) 0.25μm
3. บ้าน
วัสดุ: HTN (ไนลอนอุณหภูมิสูง)
สี: สีดํา
ระดับความสามารถในการเผาไหม้: UL94 V-0 (ดับเอง)
4. แม็กเนต
ประเภท: N52 NdFeB (เนโอดีเมียมเหล็กโบรอน)
การเคลือบ: Ni-Cu-Ni (ไนเคิล-ทองแดง-ไนเคิลสามชั้นเพื่อความทนทานต่อการกัดกร่อน)
5. เปลือกโลหะ
วัสดุ: ทองแดง C3602 (ทองแดงการแปรรูปแบบอิสระ)
การเคลือบ: นิเคิล (Ni) สําหรับความทนทานและความทนทานต่อการออกซิเดน
เครื่องเชื่อมแม่เหล็ก รายละเอียดเทคนิค
- คุณสมบัติทางกล
กองกําลังติดต่อ:
160g ± 20g ในแรงทํางาน 1.2mm (แรงดันการจับคู่ที่คง)
ความทนทาน (การทดสอบอายุการซึมซึม): 50,000 วงจร (การติดต่อปลอกชาย/หญิง)
- การทํางานไฟฟ้า
ความดันเฉพาะ: DC 5V
ปัจจุบันระดับ: 10A มากที่สุด
ความต้านทานการติดต่อ (สปริงปิน): ≤50 mΩ Max (การเชื่อมต่อที่มั่นคงด้วยความต้านทานต่ํา)
-ความน่าเชื่อถือต่อสิ่งแวดล้อม
ความอดทนต่ออุณหภูมิ (การเชื่อม/การประกอบ): 260°C (ทนความร้อนการไหลกลับ)
ระยะอุณหภูมิการทํางาน: -25 °C ถึง +60 °C (เหมาะสําหรับสภาพที่รุนแรง)
ความต้านทานต่อการกัดกรอง (การทดสอบสเปรย์เกลือ): 24 ชั่วโมง (ตอบสนองมาตรฐาน IEC 60068-2-11)
- สรุปความสอดคล้องและการทดสอบ
เครื่องจักรกล: อายุการใช้งาน 50K รอบ, แรงสัมผัสที่แม่นยํา
ไฟฟ้า: ความต้านทานต่ํา (< 50mΩ), สามารถใช้ไฟฟ้ากระแสสูง (10A)
สะดวกต่อสิ่งแวดล้อม: ทนกับอุณหภูมิ, ความชื้น และการกัดกร่อน
การรับรอง: RoHS & REACH สอดคล้อง
2Pin Male Magnetic Connectors & Parameter of Magnetic Connector: การเชื่อมต่อแม่เหล็กชาย 2 พิน และปารามิเตอร์ของแม่เหล็ก
|
ชื่อ |
เครื่องเชื่อมแม่เหล็กวงกลม |
|
ประเภท |
เพศชาย/หญิง |
|
ปิน |
2 ปิน |
|
สี |
สีดํา |
|
โปโก้ปิน |
ทองแดง C6801Plating Pt 0.25um |
|
หมึกหญิง |
ทองแดง C6801Plating Pt 0.25um |
|
เปลือกโลหะ |
ทองแดง C3602 โครงการเคลือบ Ni |
| แม็กเนต |
N52 NdFeB Plating Ni Cu Ni |
|
ความแรงของสปริง |
160g±20g, เวลา 12mm การทํางานสตอร์ค |
|
อายุการใช้งาน |
50000 จักรยาน นาที |
|
ปัจจุบัน |
10.0AMax |
|
โวลเตชั่น |
DC 5V |
|
ความต้านทานต่อการสัมผัส |
50mΩ แม็กซ์ (PIN) |
|
อุณหภูมิการทํางาน |
25°C ถึง +60°C |
|
การทดสอบสเปรย์เกลือ |
24 ชั่วโมง |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
การทดสอบเปิดและสั้น 100% |

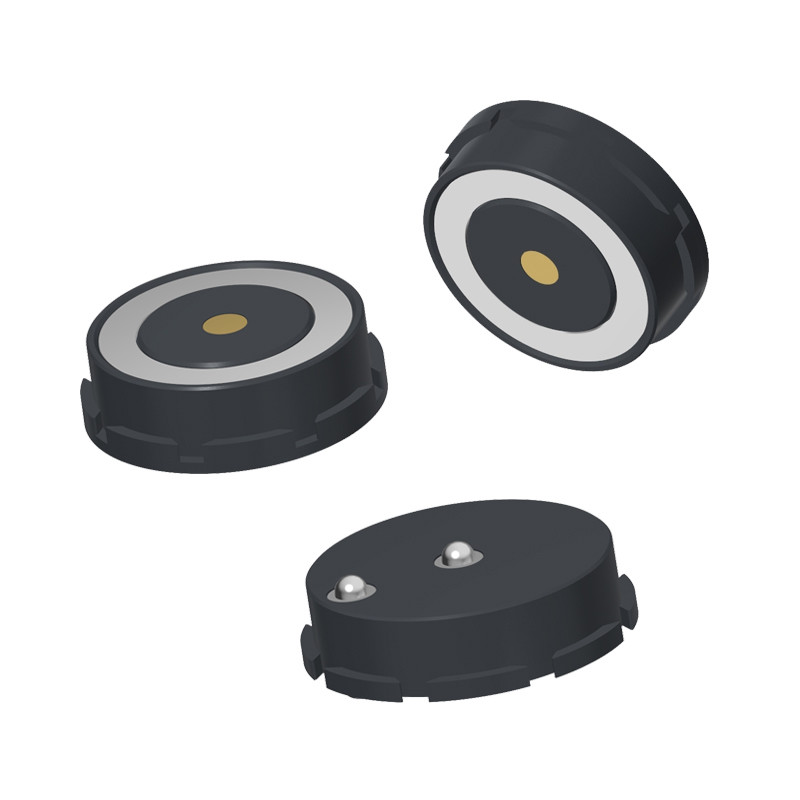

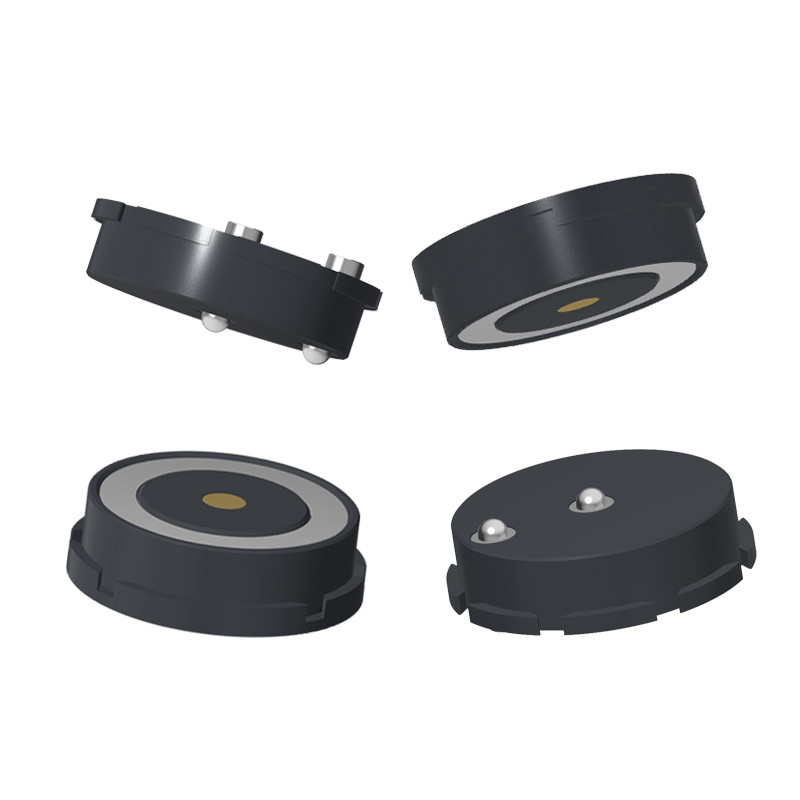

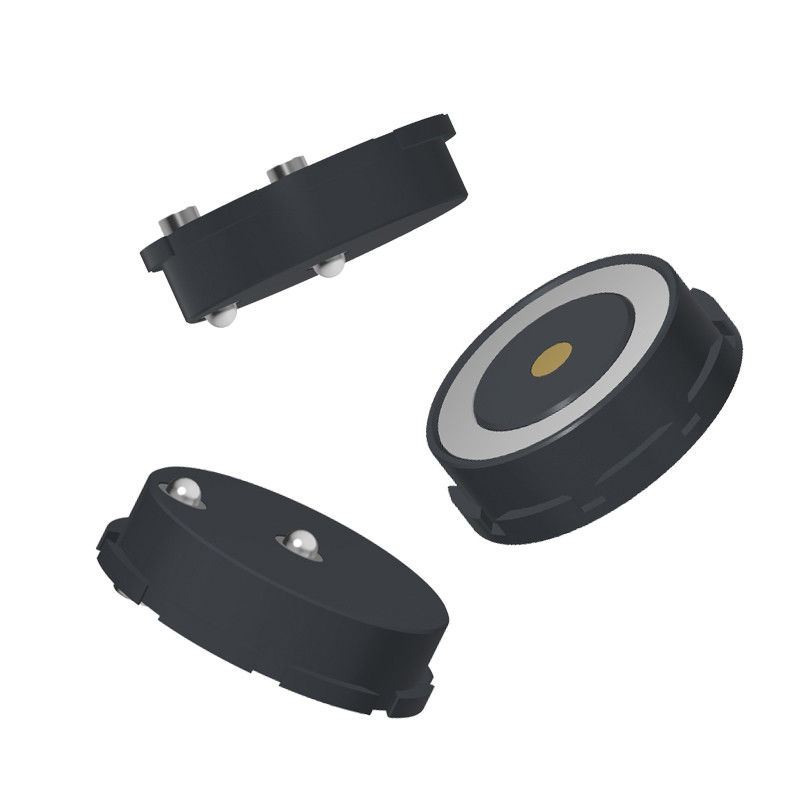

วงกลมตัวผู้ เครื่องเชื่อมแม่เหล็ก
วงกลม สายเชื่อมแม่เหล็กหญิง
ข้อดีของเครื่องเชื่อมแม่เหล็ก:
●ทําให้การออกแบบของประสบการณ์การเชื่อมต่อการสับซ้อนอัตโนมัติเป็นมนุษย์
●การป้องกันการตกแบบมนุษย์: มันง่ายที่จะถอดออกจากอินเตอร์เฟซการชาร์จ และมันไม่ง่ายที่จะถอดอุปกรณ์
●อายุการใช้งาน: สูงสุด 100,000-200,000 จักรยาน
●การออกแบบกันน้ํา: ปลายตัวหญิงของอุปกรณ์สามารถกันฝุ่นและกันน้ําได้ (IPX8)
●เวลาชาร์จเร็ว: การออกแบบเครื่องเชื่อมแม่เหล็ก 5A-10A ทนต่อการส่งกระแสไฟฟ้าขนาดใหญ่
●ลักษณะของเครื่องเชื่อมแม่เหล็กสามารถสอดคล้องได้ตามการออกแบบของอุปกรณ์การใช้งานของลูกค้า
●การออกแบบโครงสร้างของผลิตภัณฑ์ที่ป้องกันวงจรสั้น และป้องกันความผิดพลาด
●ทําการส่งสัญญาณความถี่สูง สามารถแทนการส่งสัญญาณวิดีโอและเสียงแบบ USB2.0 HDMI 1.3
การใช้งานของสินค้าเชื่อมเหล็ก:
ทําไม UPE จะเป็นคู่หูของคุณ?
1.ความเชี่ยวชาญเฉพาะทางในส่วนของเครื่องเชื่อมแม่เหล็ก
●ศูนย์กลางการวิจัยและพัฒนา: UPE มีประสบการณ์ในด้านเครื่องเชื่อมแม่เหล็ก
●การปรับแต่ง: UPE สามารถปรับความแข็งแรงของแม่เหล็ก, การเคลือบ Pin (ทองคํา / นิเคิลสําหรับความต้านทาน ≤ 50mΩ) และวัสดุบ้าน ( PBT สีดํา / ไนลอน) ตามความต้องการของคุณ
2ความทนทานสูงและความสอดคล้อง
● รับประกัน 10,000+ วงจร: เครื่องเชื่อมของมันอาจผ่านการทดสอบอย่างเข้มงวด เพื่อตอบสนองความต้องการชีวิตของเครื่องจักรกลของคุณ
●การรับรอง: สอดคล้องกับ UL หรือมาตรฐาน RoHS
3การผลิตที่มีความแข่งขัน
●เครื่องมือที่มีประสิทธิภาพในเรื่องค่าใช้จ่าย: UPE อาจนําเสนอ MOQ ที่ต่ํา (เช่น 1K ₹ 5K หน่วย) ด้วยราคาที่แข่งขันสําหรับชุดขนาดเล็กและกลาง
●การควบคุมคุณภาพ: การทดสอบภายในสําหรับความต้านทานต่อการสัมผัส, พลังดึง, และภาระปัจจุบันเพื่อรับรองความน่าเชื่อถือ
4. การสร้างต้นแบบอย่างรวดเร็วและการสนับสนุน
●ตัวอย่าง 3D ในวัน: การสร้างต้นแบบอย่างรวดเร็วสําหรับการตรวจสอบความเหมาะสม / ฟังก์ชัน
●การสนับสนุนด้านวิศวกรรม: การสนับสนุนในการปรับปรุงปินออท, การป้องกัน EMI, หรือการกันน้ํา (IP68).
วิธีการจัดซื้อเครื่องเชื่อมเคเบิลแม่เหล็กของคุณกับ UPE
1ส่งความต้องการของคุณ
ติดต่อทีมงานขายของเราผ่าน:
อีเมล: [union@upetech.net]
โทรศัพท์: [+86 13434524996]
แบบออนไลน์: [www.pogopinsconnector.com]
ให้รายละเอียด:
✔ การประยุกต์ใช้ (ตัวอย่างเช่น การแพทย์ การผลิตรถยนต์ อิเล็กทรอนิกส์ผู้บริโภค)
✔ ประเภทของเครื่องเชื่อม (ตัวอย่างเช่น สายพีโก้แม่เหล็ก สายชาร์จ)
✔ รายละเอียด (ความดัน, กระแส, ขนาด, ความแข็งแกร่งต่อน้ํา, ฯลฯ)
✔ ปริมาณและเวลานํา
2รับคําตอบตามความต้องการ (ถ้าจําเป็น)
วิศวกรของเราจะตรวจสอบความต้องการของคุณและเสนอการออกแบบตามสั่ง (ถ้าจําเป็น)
เราจะแบ่งปันรุ่น 3 มิติ ตัวอย่าง หรือภาพวาดเทคนิคเพื่ออนุมัติ
ระยะเวลาการจ่ายเงิน:
เงินฝาก 50% (จ่ายล่วงหน้า): ครอบคลุมค่าใช้จ่ายในการผลิต (วัสดุ,แรงงาน)
50% เงินเหลือ (ชําระก่อนการจัดส่ง) รับรองการควบคุมคุณภาพและความมุ่งมั่นจากทั้งสองฝ่าย
วิธีการชําระเงิน
T/T (การโอนเงินผ่านธนาคาร) PayPal OCBC Bank
แนะนํา:
ใช้ PayPal สําหรับตัวอย่าง (ปลอดภัยกว่า)
ใช้ T/T สําหรับการสั่งซื้อจํานวนมาก (ค่าธรรมเนียมต่ํากว่า)
เวลานําตัวอย่าง:ตัวอย่างคลังสินค้า 2-3 วันทํางาน/ตัวอย่างที่กําหนดเอง 5-7 วันทํางาน
ระยะเวลาการผลิต:10-15 วันทํางาน
สร้างเพื่อ:อเมริกา ยุโรป เอเชีย แอฟริกาใต้
ระยะเวลาการค้า:EXW
ส่งสินค้า:สายอากาศ ทะเล สายด่วน
บริการ:คุณภาพสูงกับราคาที่เหมาะสม บริการ OEM ขนาดพิเศษ, สี, การออกแบบ
