| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9002 |
| หมายเลขรุ่น: | RC-1210-B02-22 |
| เอกสาร: | RC-1210-B02-23.pdf |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $1-$5 |
| รายละเอียดการบรรจุ: | ถุง PE |
| เวลาการส่งมอบ: | 12-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | เครื่องเชื่อมเคเบิลแม่เหล็ก | ความยาวสายเคเบิล: | 500มม |
|---|---|---|---|
| สี: | สีดำ | ชีวิตทางกล: | 50000 รอบขั้นต่ำ |
| ต้านทานการติดต่อ: | 50mΩ แม็กซ์ (PIN) | วัสดุ: | PVC, ทองเหลือง, PE |
| แรงสปริง: | 160G ± 20G | หมึกทํางาน: | 0.7มม |
| ปัจจุบัน: | 5.0A | โวลเทจ: | 48V |

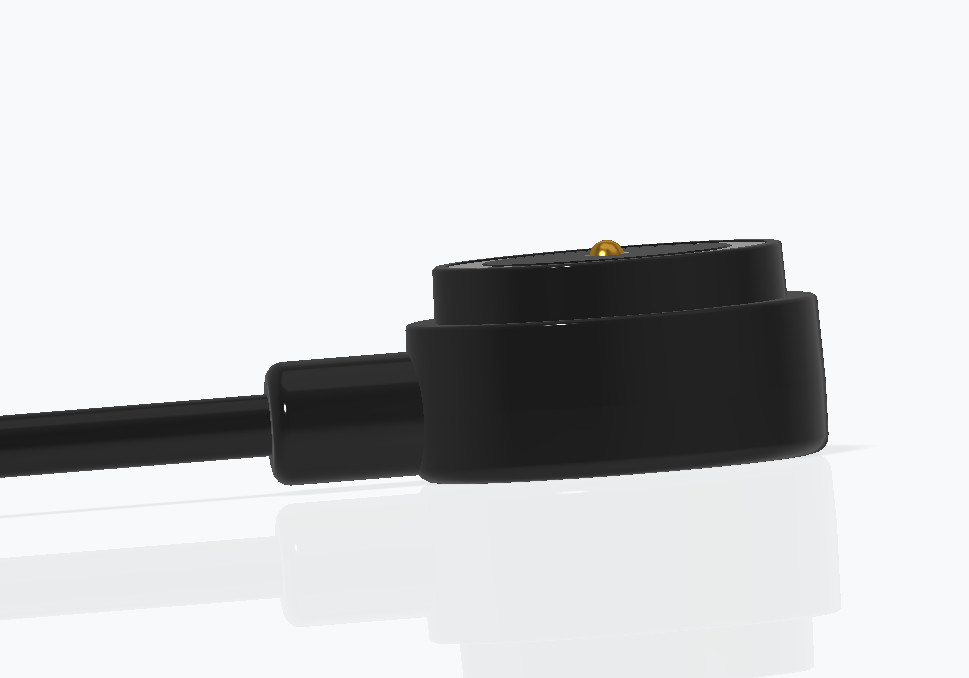

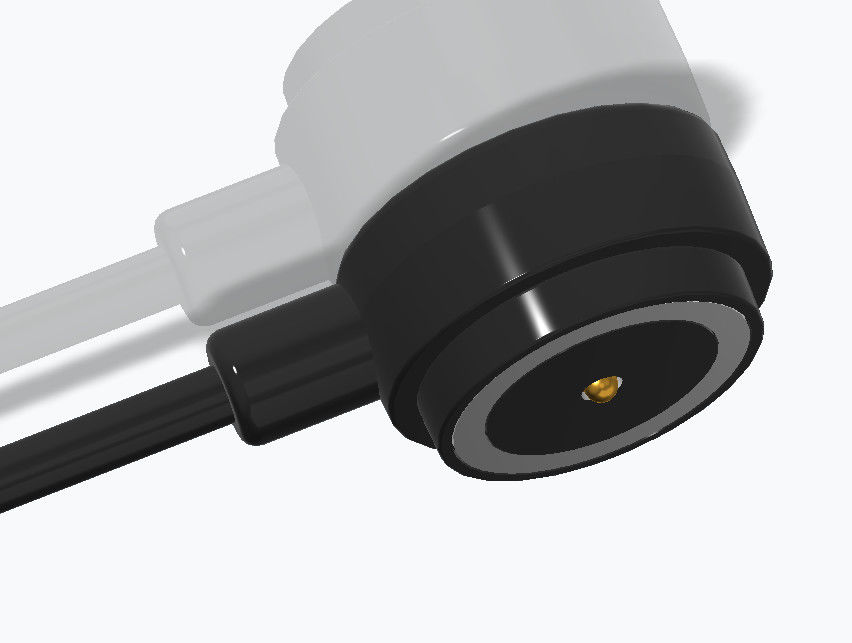

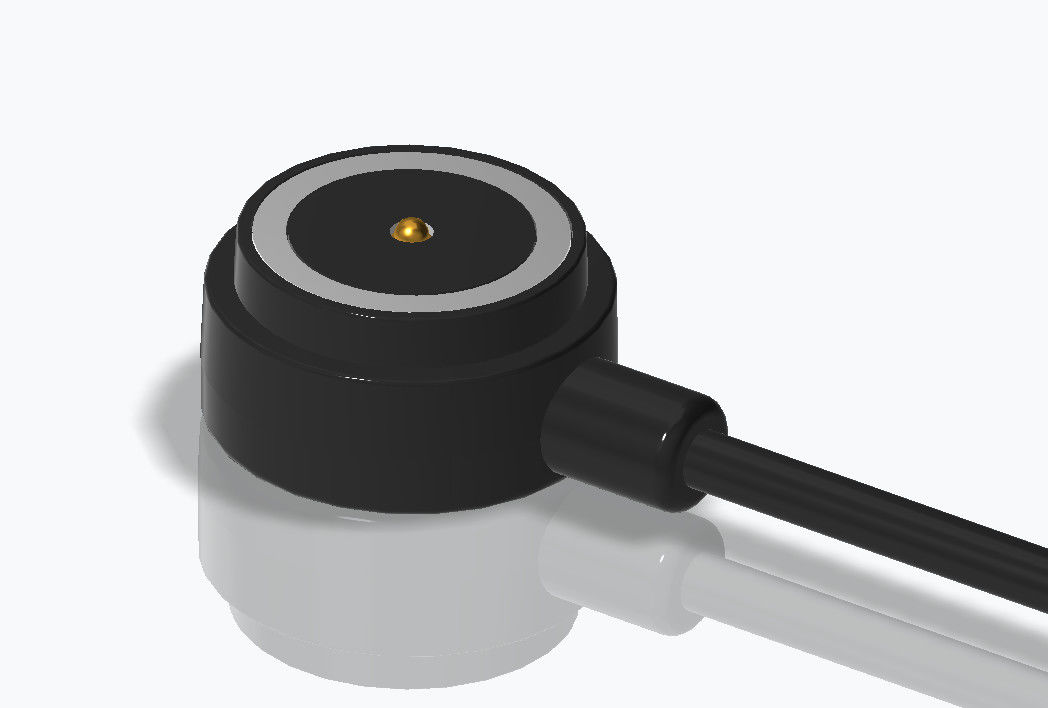

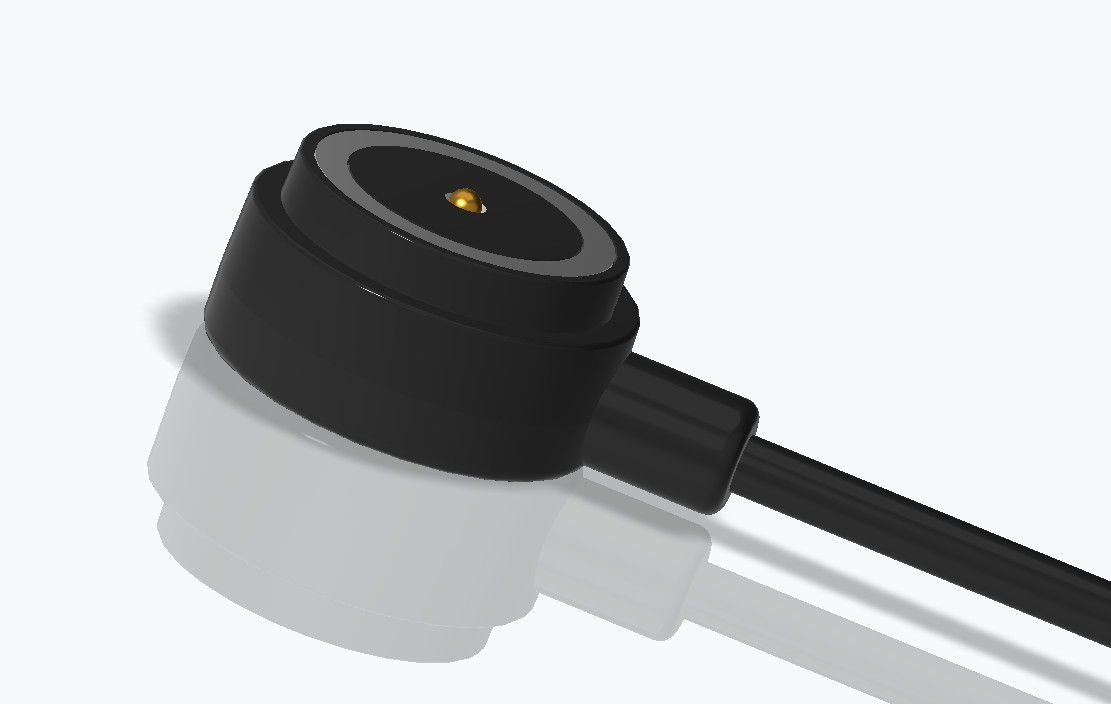

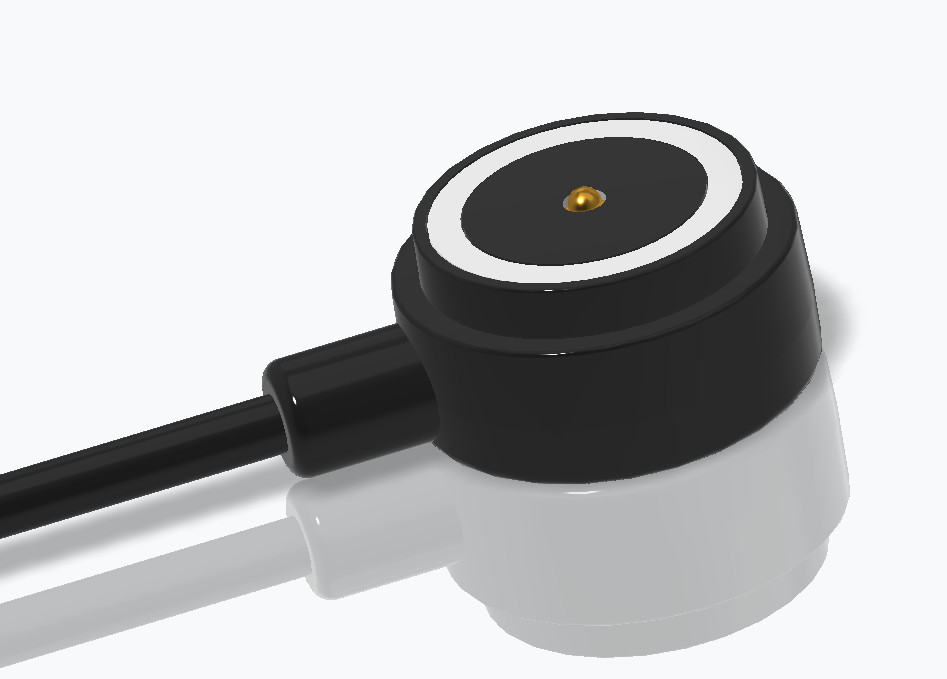

50000 รอบการทดสอบวงจรชีวิตของขั้วต่อสายแม่เหล็กแบบวงกลมพร้อมขั้วต่อแม่เหล็ก 2 พิน
ขั้วต่อสายเคเบิลแม่เหล็กวัสดุทั้งหมดเป็นไปตามมาตรฐาน RoHS & REACH
ขั้วต่อสายเคเบิลแม่เหล็กทั้งหมดผ่านการทดสอบวงจรเปิดและวงจรลัด 100%
Mคุณสมบัติทางกล:
-แรงสัมผัส: 160g±20g ที่ระยะชักการทำงาน 0.7 มม.
-การทดสอบอายุการใช้งาน: 50,000 รอบ
คุณสมบัติทางไฟฟ้า:
-แรงดันไฟฟ้าที่กำหนด: DC48V; กระแสไฟฟ้าที่กำหนด: 5AMax.
-ความต้านทานหน้าสัมผัส: ≤ 50mΩ (มิลลิโอห์ม) ต่อพิน (สูงสุด)
ประสิทธิภาพด้านสิ่งแวดล้อม:
-อุณหภูมิในการทำงาน: -25℃ ถึง +80℃
-การทดสอบสิ่งแวดล้อม: สเปรย์เกลือ 24 ชั่วโมง,
การขึ้นรูป: PVC สีดำ
วัสดุแม่พิมพ์ด้านใน: PE โปร่งใส
สายไฟ: 20AWG 2C
ปลั๊กแม่เหล็ก: ปลั๊กตัวผู้แม่เหล็ก
พารามิเตอร์ของขั้วต่อสายเคเบิลแม่เหล็กตัวผู้ 2 พิน:
|
ชื่อ |
ขั้วต่อสายเคเบิลแม่เหล็กแบบวงกลม |
|
ประเภท |
ตัวผู้ |
|
พิน |
2 พิน |
|
สายเคเบิล |
PVC |
|
ความยาวสายเคเบิล |
500 มม. |
|
สี |
ดำ |
|
พิน Pogo |
ทองเหลือง |
|
แรงสปริง |
160g±20g, ที่ 0.7มม. ระยะชักการทำงาน |
|
อายุการใช้งานทางกล |
50000 รอบขั้นต่ำ |
|
กระแสไฟฟ้า |
5.0AMax |
|
แรงดันไฟฟ้า |
DC 48V |
|
ความต้านทานหน้าสัมผัส |
50mΩ สูงสุด (PIN) |
|
อุณหภูมิในการทำงาน |
25℃ ถึง +80℃ |
|
การทดสอบสเปรย์เกลือ |
24H |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
การทดสอบเปิดและลัดวงจร 100% |
แบบร่างทางเทคนิคของขั้วต่อสายเคเบิลแม่เหล็กแบบวงกลม
โหมดการเชื่อมต่อขั้วต่อสายเคเบิลแม่เหล็ก DC Mnode
มุมมองบรรจุภัณฑ์:
ข้อดีของขั้วต่อแม่เหล็ก:
●การออกแบบที่เป็นมนุษย์ของการเชื่อมต่อการดูดซับอัตโนมัติ
●ป้องกันการตกหล่นแบบ Humanized: ง่ายต่อการถอดออกจากอินเทอร์เฟซการชาร์จ และไม่ง่ายที่จะถอดอุปกรณ์ออก
●อายุการใช้งาน: สูงสุด 100,000-200,000 รอบ
●การออกแบบกันน้ำ: ปลายตัวเมียของอุปกรณ์สามารถกันฝุ่นและกันน้ำได้ (IPX8);
●เวลาในการชาร์จที่รวดเร็ว: การออกแบบขั้วต่อแม่เหล็ก 5A-10A ทนต่อการส่งกระแสไฟฟ้าขนาดใหญ่
●รูปลักษณ์ของขั้วต่อแม่เหล็กสามารถจับคู่ได้ตาม การออกแบบของอุปกรณ์ใช้งานของลูกค้า
●การออกแบบโครงสร้างป้องกันไฟฟ้าลัดวงจรของผลิตภัณฑ์และป้องกันความผิดพลาด
●ตระหนักถึงการส่งสัญญาณความถี่สูงสามารถแทนที่ฟังก์ชัน USB2.0 HDMI 1.3 การส่งสัญญาณวิดีโอและเสียงแบบดั้งเดิม
การประยุกต์ใช้ผลิตภัณฑ์ขั้วต่อแม่เหล็ก:
ทำไม UPE ถึงเป็นพันธมิตรของคุณ?
1. ความเชี่ยวชาญพิเศษในขั้วต่อแม่เหล็ก
●การวิจัยและพัฒนาที่เน้น: UPE มีประสบการณ์เฉพาะด้านในขั้วต่อแม่เหล็ก
●การปรับแต่ง: UPE สามารถปรับความแรงของแม่เหล็ก การเคลือบพิน (ทอง/นิกเกิลสำหรับความต้านทาน ≤50mΩ) และวัสดุตัวเรือน (PBT/ไนลอนสีดำ) ให้ตรงกับความต้องการของคุณ
2. ความทนทานและการปฏิบัติตามข้อกำหนดสูง
●รับประกัน 10,000+ รอบ: ขั้วต่อของพวกเขาน่าจะผ่านการทดสอบอย่างเข้มงวดเพื่อให้ตรงตามความต้องการอายุการใช้งานทางกลของคุณ
●การรับรอง: สอดคล้องกับมาตรฐาน UL หรือ RoHS ซึ่งมีความสำคัญต่อตลาดผู้บริโภค/การแพทย์
3. การผลิตที่แข่งขันได้
●เครื่องมือที่คุ้มค่า: UPE อาจเสนอ MOQs ต่ำ (เช่น 1K–5K หน่วย) พร้อมราคาที่แข่งขันได้สำหรับชุดขนาดเล็กถึงขนาดกลาง
●การควบคุมคุณภาพ: การทดสอบภายในองค์กรสำหรับความต้านทานหน้าสัมผัส แรงดึง และโหลดกระแสไฟฟ้า เพื่อให้มั่นใจในความน่าเชื่อถือ
4. การสร้างต้นแบบและการสนับสนุนที่รวดเร็ว
●ตัวอย่าง 3 มิติในไม่กี่วัน: การสร้างต้นแบบอย่างรวดเร็วสำหรับการตรวจสอบความพอดี/ฟังก์ชัน
●การสนับสนุนด้านวิศวกรรม: ความช่วยเหลือในการปรับพินเอาต์ การป้องกัน EMI หรือการกันน้ำ (IP68)
วิธีการสั่งซื้อขั้วต่อสายเคเบิลแม่เหล็กของคุณกับ UPE
1. ส่งความต้องการของคุณ
ติดต่อทีมขายของเราผ่าน:
อีเมล: [union@upetech.net]
โทรศัพท์: [+86 13434524996]
แบบฟอร์มออนไลน์: [www.pogopinsconnector.com]
ให้รายละเอียด:
✔ แอปพลิเคชัน (เช่น การแพทย์ ยานยนต์ อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค)
✔ ประเภทขั้วต่อ (เช่น พิน Pogo แม่เหล็ก สายชาร์จ)
✔ ข้อมูลจำเพาะ (แรงดันไฟฟ้า กระแสไฟฟ้า ขนาด ระดับการกันน้ำ ฯลฯ)
✔ ปริมาณและระยะเวลาดำเนินการ
2. รับโซลูชันแบบกำหนดเอง (หากจำเป็น)
วิศวกรของเราจะตรวจสอบความต้องการของคุณและเสนอการออกแบบที่กำหนดเอง (หากจำเป็น)
เราจะแชร์แบบจำลอง 3 มิติ ตัวอย่าง หรือแบบร่างทางเทคนิคเพื่อขออนุมัติ
เงื่อนไขการชำระเงิน:
เงินมัดจำ 50% (ชำระล่วงหน้า): ครอบคลุมต้นทุนการผลิต (วัสดุ แรงงาน)
ยอดคงเหลือ 50% (ชำระก่อนจัดส่ง): รับประกันการควบคุมคุณภาพและความมุ่งมั่นจากทั้งสองฝ่าย
วิธีการชำระเงิน:
T/T (โอนเงินผ่านธนาคาร), PayPal, ธนาคาร OCBC
คำแนะนำ:
ใช้ PayPal สำหรับตัวอย่าง (ปลอดภัยกว่า)
ใช้ T/T สำหรับการสั่งซื้อจำนวนมาก (ค่าธรรมเนียมต่ำกว่า)
ระยะเวลาดำเนินการตัวอย่าง: ตัวอย่างสินค้าคงคลัง 2-3 วันทำการ/ตัวอย่างที่กำหนดเอง 5-7 วันทำการ
ระยะเวลาดำเนินการผลิต:10-15 วันทำการ
ผลิตเพื่อ:อเมริกา ยุโรป เอเชีย แอฟริกาใต้
เงื่อนไขการค้า: EXW
ค่าขนส่ง: ทางอากาศ ทะเล ด่วน
บริการ: คุณภาพสูงด้วยราคาที่สมเหตุสมผล บริการ OEM ขนาด สี การออกแบบพิเศษใดๆ ก็เป็นที่ยอมรับ
