| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | upd02a-bxx-xxxx |
| เอกสาร: | 2.54mm pitch Standard POGO ...EC.pdf |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $0.8-$3 |
| รายละเอียดการบรรจุ: | PE |
| เวลาการส่งมอบ: | 10-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | เครื่องเชื่อมที่ติดสปริง | ขว้าง: | 2.54มม |
|---|---|---|---|
| ประเภท: | มุมฉาก | วัสดุ: | C6801, SUS304, THN ฟรี |
| แรงสปริง: | 80G +/- 20G | หมึกทํางาน: | 1.0มม |
| ปัจจุบัน: | 3A | โวลเทจ: | DC12V |
| ทดสอบชีวิต: | 100,000 รอบ | ต้านทานการติดต่อ: | 50 milliohm สูงสุด |
| การทดสอบสเปรย์เกลือ: | 48 ชม | อุณหภูมิในการทำงานของผลิตภัณฑ์: | 260 ℃± 5 ℃ 20s ± 2s |
| เน้น: | เครื่องเชื่อมพัดลมทองแดง,สายเชื่อมที่ติดสปริง 2.54 มิลลิเมตร,มุมขวา โปโก้ Pin Connector 16Pin |
||

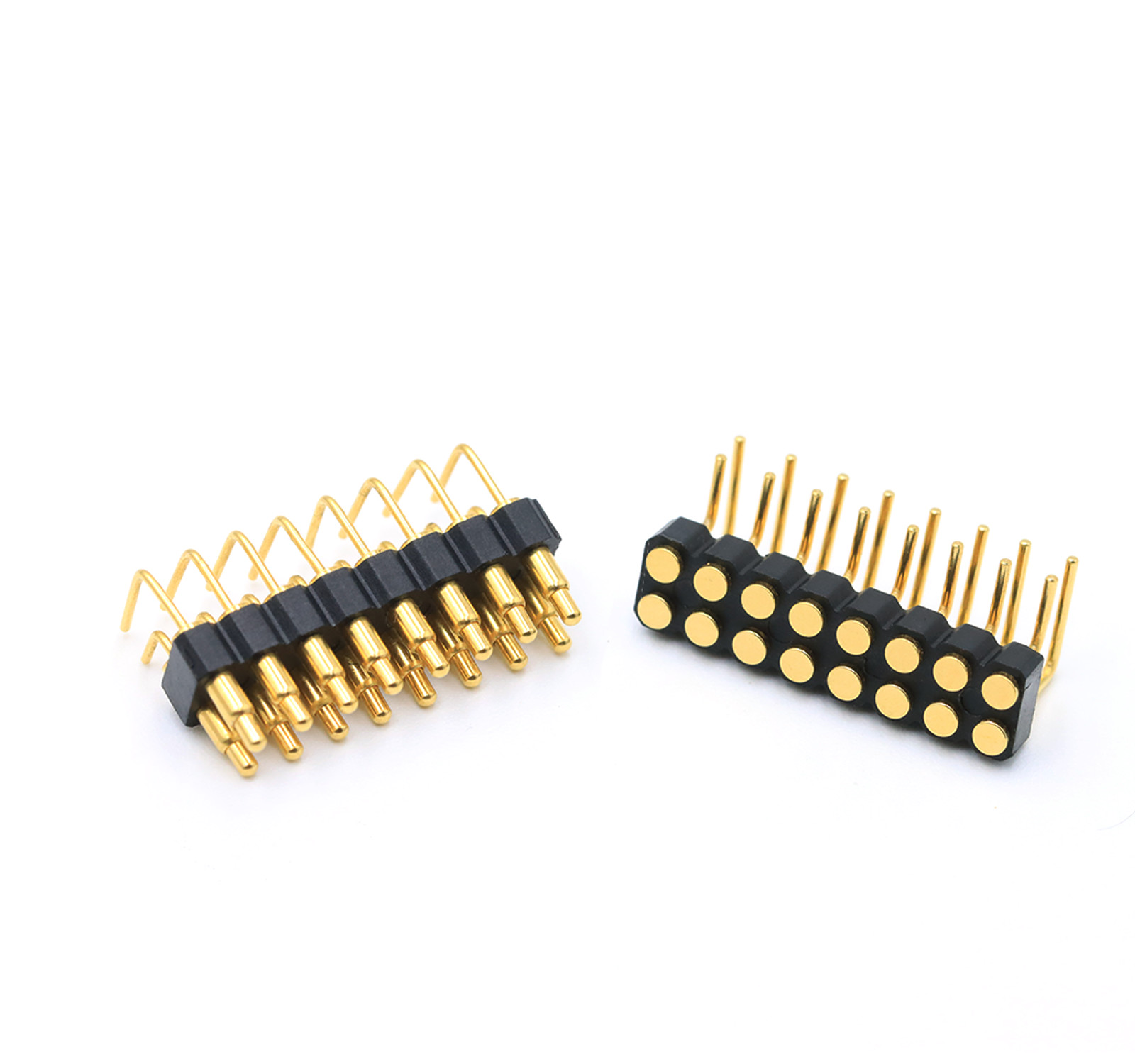

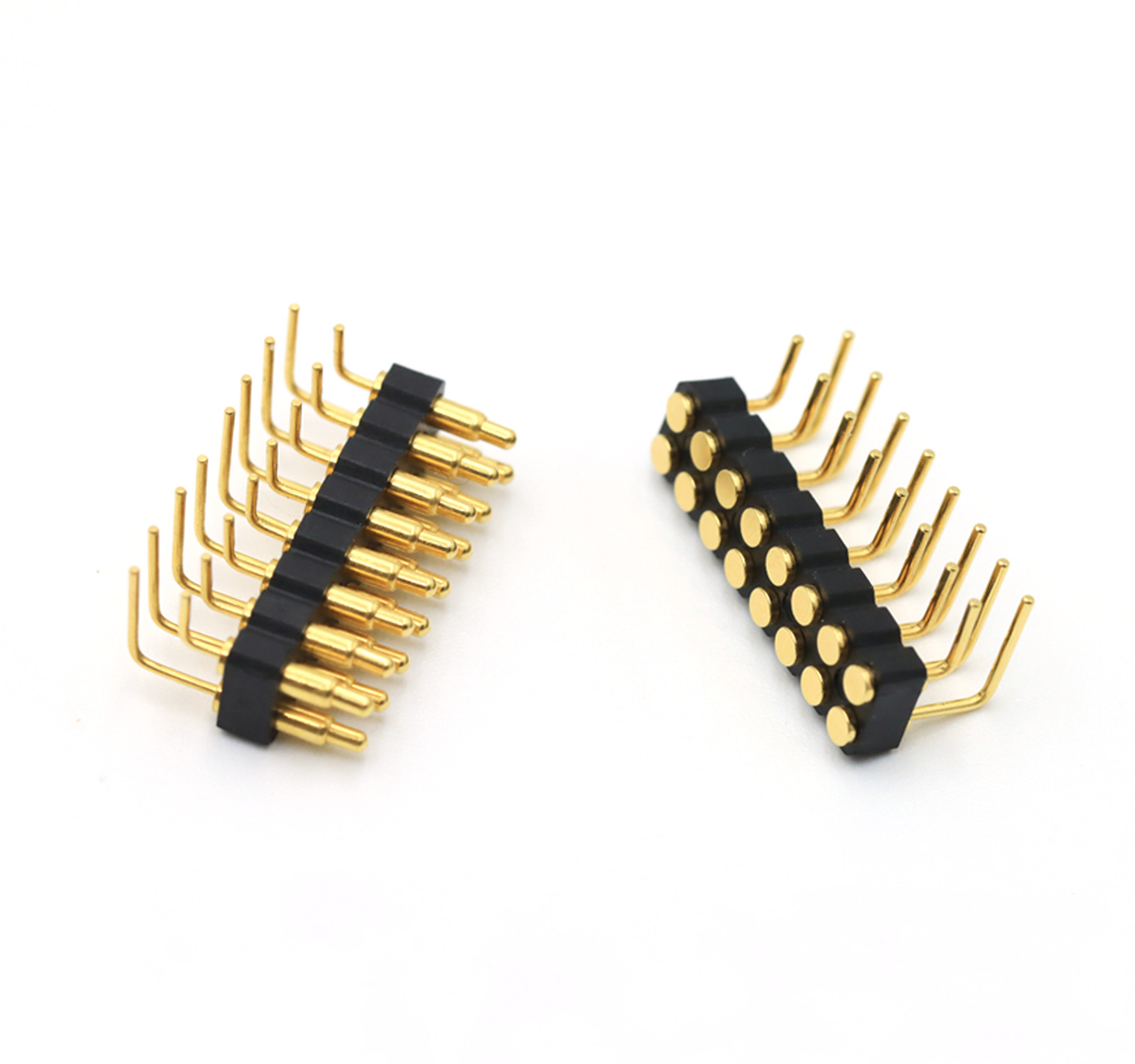

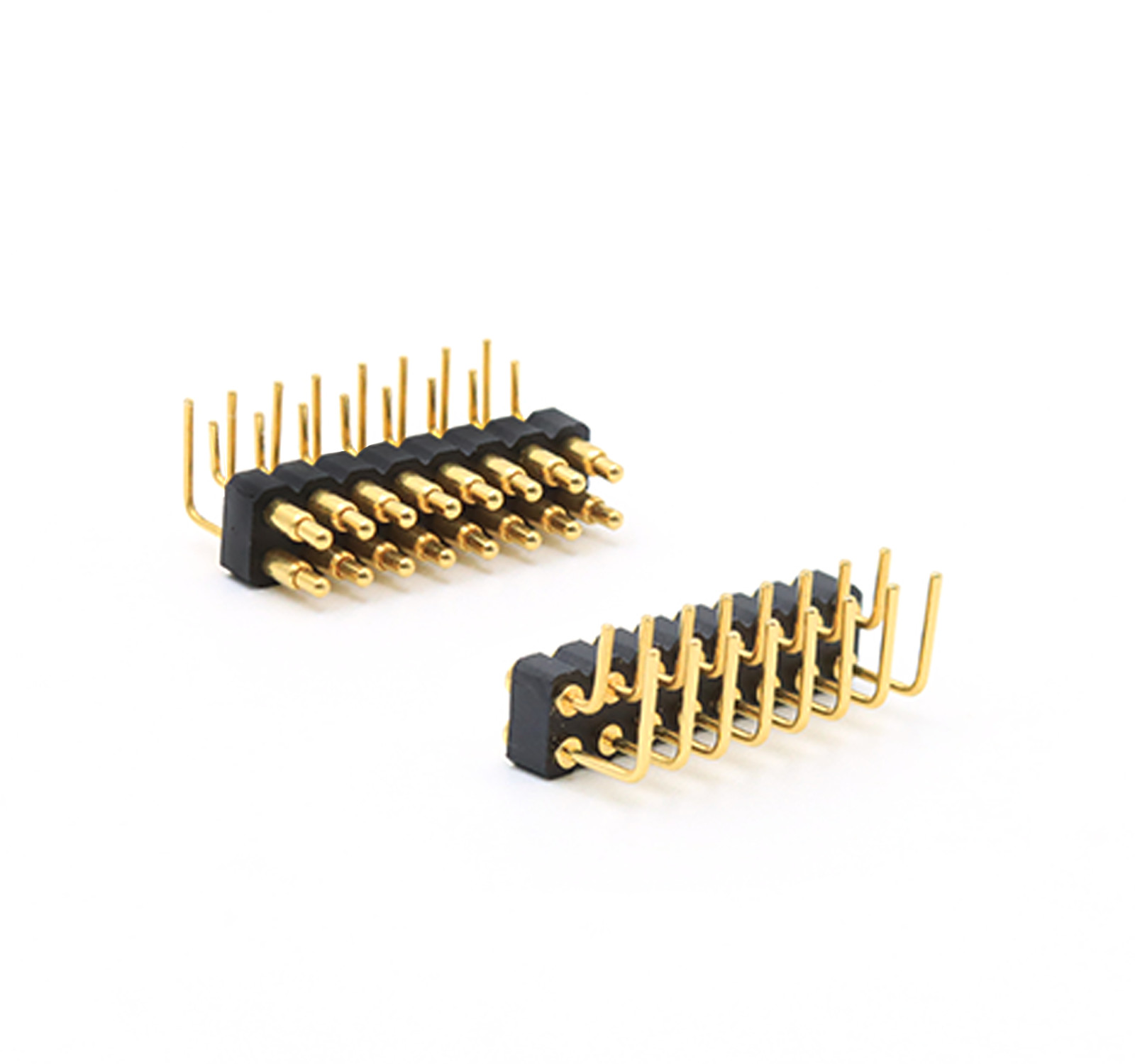

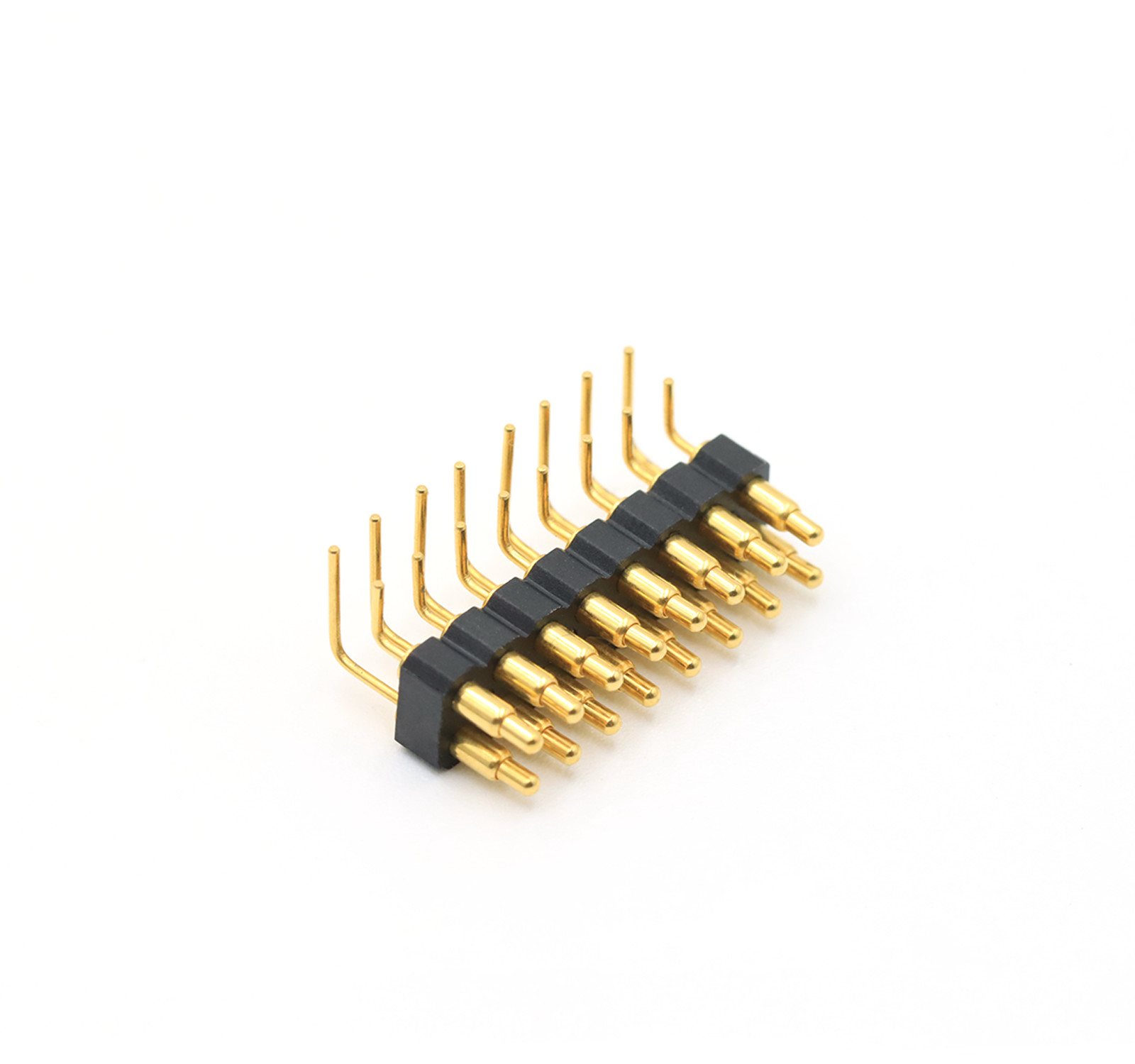

สายตรวจสลิงทองแดง มุมขวา โปโก้ปินเชื่อม 2.54 มม.
ปิ้นโปโก้มีการออกแบบหางบิด, ให้ความสามารถในการใช้งานที่จํากัดพื้นที่
ข้อดีหลัก ๆ ได้แก่
1การปรับปรุงพื้นที่
หางโค้งทําให้การวางแผน PCB หนาแน่นหรือการตั้งตําแหน่งที่ยืดหยุ่นในการประกอบที่แน่น
เหมาะสําหรับการออกแบบที่สี่ขีดตรงจะขัดขวางส่วนประกอบอื่น ๆ
2. ตัวเลือกการเชื่อม
หางสามารถเชื่อมต่อโดยตรงกับสาย (แทนแผ่น PCB) ทําให้สามารถ:
- การเชื่อมต่อเคเบิลตามสั่ง
การออกแบบแบบจําลองหรือสามารถทํางานใหม่ได้
.การบรรเทาความเหนื่อยในส่วนเคลื่อนไหว (เช่นกลไก hinge)
3ความมั่นคงทางกล
หางโค้งสามารถปรับปรุงการกระจายเครียดเมื่อเทียบกับปินตรงในสภาพแวดล้อมแบบไดนามิก
วัสดุ
พลันเจอร์: ไม่มีหมู C6801, Plating: 01~99 μ" Au มากกว่า 60~100 μ" Ni
บาร์เรล: ไม่มีหมู C6801, Plating: 01~99 μ" Au มากกว่า 60~100 μ" Ni
สปริง: SUS 304 สแตนเลส, Plating: 1 μ" (อาจ Au หรือ Ni สําหรับความทนทานต่อการกัดกร่อน)
หลังคา: สีดํา HTN (ไนลอนอุณหภูมิสูง) + 30% สายแก้ว, UL94 V-0 ระดับการเผาไหม้
รายละเอียดทางกล
พลังสปริง: 80g ± 20g ในความเร็วการทํางาน 1.0mm
ดันเต็ม 1.2 มิลลิเมตร
อายุการใช้งาน: ≥10,000 รอบ
รายละเอียดไฟฟ้า
ปัจจุบันและแรงดัน: DC 12V, 3A มากที่สุด
ความต้านทานการสัมผัส: ≤ 50mΩ ในความสูงในการทํางาน
ความอดทน
ความยาว: ±0.15 มม.
กว้าง: ± 0.05 มิลลิเมตร
มุม: ± 2°
ผลประกอบการด้านสิ่งแวดล้อม
อุณหภูมิการทํางาน: -40°C ถึง +130°C (ภายใน 24 ชั่วโมง)
ความต้านทานต่อความร้อนในการผสม: 260 °C ± 5 °C ตลอด 20s ± 2s
ความสอดคล้อง: สอดคล้องกับ RoHS และ REACH
การทดสอบสเปรย์เกลือ: 48 ชั่วโมง (การรับรองความทนทานต่อการกัดกรอง)
คุณสมบัติและการใช้งานหลัก
ความทนทานสูง: หมุนเวียน 10,000+ ครั้ง, การเคลือบที่แข็งแกร่ง (Au / Ni) สําหรับการทนทานต่อการสวมและการกัดกร่อน
ทนต่ออุณหภูมิสูง: เหมาะสําหรับสภาพแวดล้อมที่รุนแรง (สูงสุด 130 °C)
เครื่องจักรกลแม่นยํา: ความอนุญาตที่เข้มข้นทําให้การติดต่อไฟฟ้าที่น่าเชื่อถือได้
ไม่นําและสอดคล้องกับกฎระเบียบสิ่งแวดล้อม (ROHS / REACH)
หมายเหตุ:
1เพื่อให้เกิดผลการใช้ที่ดีที่สุด กรุณาทํางานตามความสูงในการทํางาน
2ระวังการใช้ยา
.ตามแผนวิศวกรรม การบดสัดส่วนสูงสุดที่อนุญาตไม่ควรเกิน
.มันเหมาะสําหรับอุณหภูมิการผสมจาก 380 ถึง 420 องศาเซลเซียส, ด้วยเวลาผสม 3 ถึง 5 วินาทีมันไม่ได้ถูกอนุญาตที่จะประมวลผลสินค้าภายในระยะเวลาสั้น ทําการปั่นซ้ําหลายครั้ง
ปรับตัวให้กับอุณหภูมิของเตาอบ 400-500 องศาเซลเซียส
. เมื่อออกแบบปลายการใช้งาน, กรุณาระวังที่เหมาะสมที่พื้นที่การบด pogopin
3สําหรับสตาร์ทแถวเดียวมากกว่า 20 สตาร์ทแถวสองมากกว่า 40 และความต้องการพิเศษอื่น ๆ กรุณาปรึกษาการสนับสนุนทางเทคนิค
การประกอบของ Pogo Pin Connector
2.54mm pitch รายการปารามิเตอร์ของพิมพ์พิงโปโก้
|
ชื่อ
|
สายเชื่อม Pin Pogo
|
|
ประเภท
|
มุมขวา
|
|
เพศ
|
เพศชาย/หญิง
|
|
หมายเลขปิน
|
16ปิน
|
|
ปิช
|
2.54 มิลลิเมตร
|
|
อุปกรณ์กันไฟ
|
Bkack HTN+30GF UL94 V-0
|
|
เครื่องบดน้ํา
|
ไม่นํา C6801
|
|
บาร์เรล
|
ไม่นํา C6801
|
|
ลาย
|
การบําบัดพื้นผิว SUS
|
|
ความสูงของพลาสติก
|
2.5 มม.
|
|
ความแรงของสปริง
|
80g+/-20g ในความเร็วการทํางาน 1.0mm
|
|
หนองหญ้า
|
1.2 มม.
|
|
การทดสอบชีวิต
|
100,000 จันทร์
|
|
ปัจจุบัน
|
3A แม็กซ์
|
|
โวลเตชั่น |
DC 12V |
|
ความต้านทานต่อการสัมผัส |
50 มิลลิโอเอ็มแม็กซ์
|
|
การทดสอบสเปรย์เกลือ |
48H |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
การทดสอบเปิดและสั้น 100% |
คู่สองแถว 2.5 มิลลิเมตร บ้านมุมขวาหน่วย:
คันสอง 2.5 มิลลิเมตร Housing มุมขวา หญิง Loaded Coหน่วย:
การเชื่อมต่อ Pin Pitch Pogo 2.54mm มาตรฐานสําหรับความหมายของลูกค้า:
สาขาใช้งาน:
ข้อดีของเราและการเลือกของคุณ:
.UPE มืออาชีพที่กําหนดเองปัจจุบันสูง Pogo Pin กับ 15A-30A ซีรีส, มันได้รับการผลิตจํานวนมาก.
.UPE ได้พัฒนาเครื่องเชื่อม 2pin-40pin Pogo pin เพศชายและเพศหญิงแบบมาตรฐานขนาด 2.0mm และ 2.54mm ด้วย SMT / DIP / มุมขวา / Solder Cup
.การทดสอบ Pogo Pin Life ถึง 1,000,000 รอบ
.ผลิตภัณฑ์ทั้งหมดสามารถผ่านมาตรฐาน HF, RoHS REACH
.การทดสอบไฟฟ้า 100% รายงานที่ให้บริการ ก่อนการส่งสินค้า
.มีรูปแบบที่แตกต่างกันตามสั่ง มีโครงสร้างขนาดเล็กและกระแสไฟฟ้าสูง
