| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | SMT 16pin Pogo Pins |
| เอกสาร: | 2.54mm pitch Standard POGO ...EC.pdf |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $0.8-$3 |
| รายละเอียดการบรรจุ: | PE |
| เวลาการส่งมอบ: | 10-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | ขั้วต่อ Pogo Pin | ขว้าง: | 2.54มม |
|---|---|---|---|
| ประเภท: | สพม | วัสดุ: | C6801, SUS304, THN ฟรี |
| แรงสปริง: | 80G +/- 20G | หมึกทํางาน: | 1.0มม |
| ปัจจุบัน: | 3A | โวลเทจ: | DC12V |
| ทดสอบชีวิต: | 100,000 รอบ | ต้านทานการติดต่อ: | 50 milliohm สูงสุด |
| การทดสอบสเปรย์เกลือ: | 48 ชม | อุณหภูมิในการทำงานของผลิตภัณฑ์: | 260 ℃± 5 ℃ 20s ± 2s |
| เน้น: | ขั้วต่อ Pitch Pogo Pin ขนาด 2.54 มม,สายเชื่อม Pogo Pin สองแถว,เครื่องเชื่อมต่อติดสปริง 16pin |
||

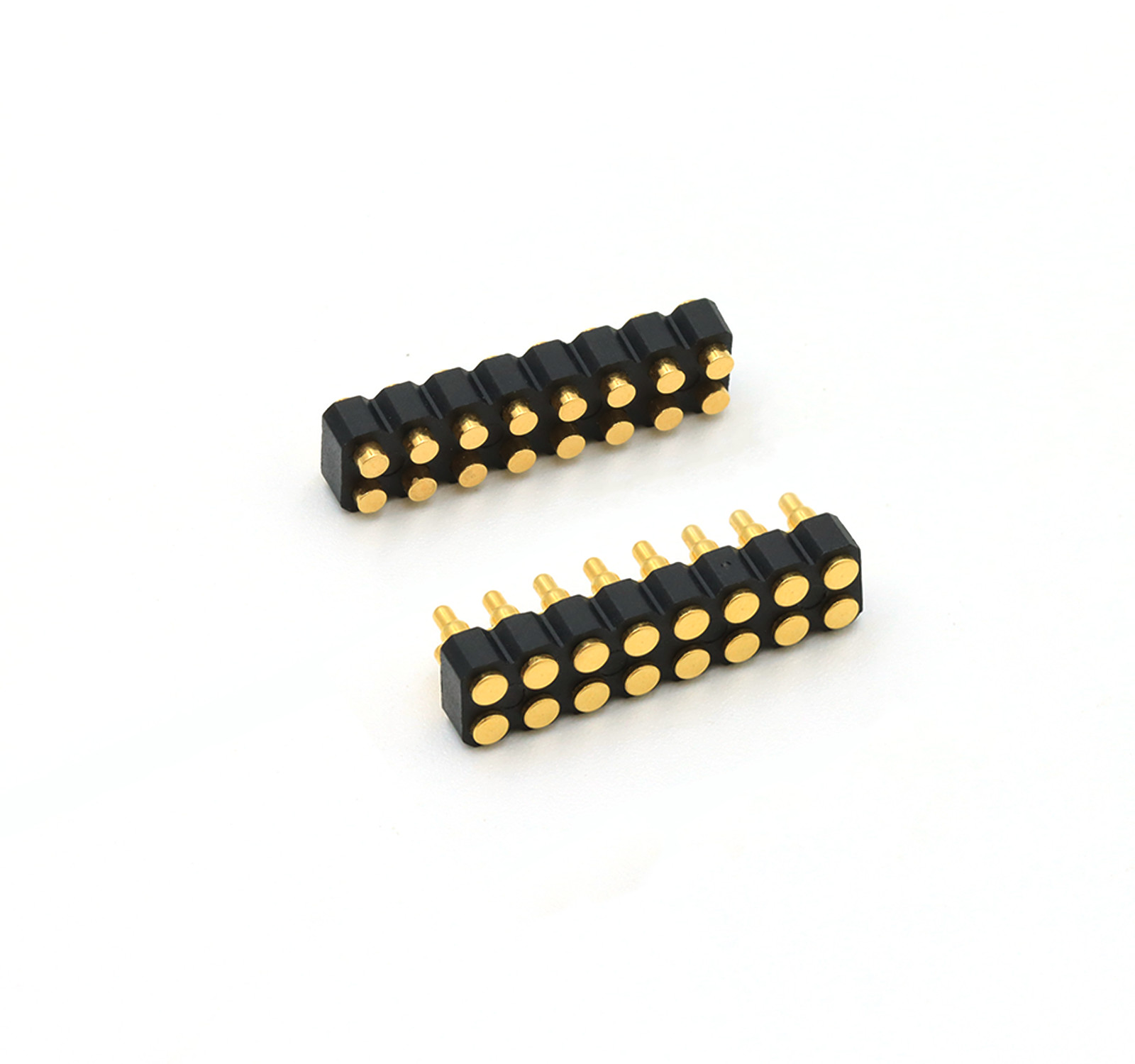

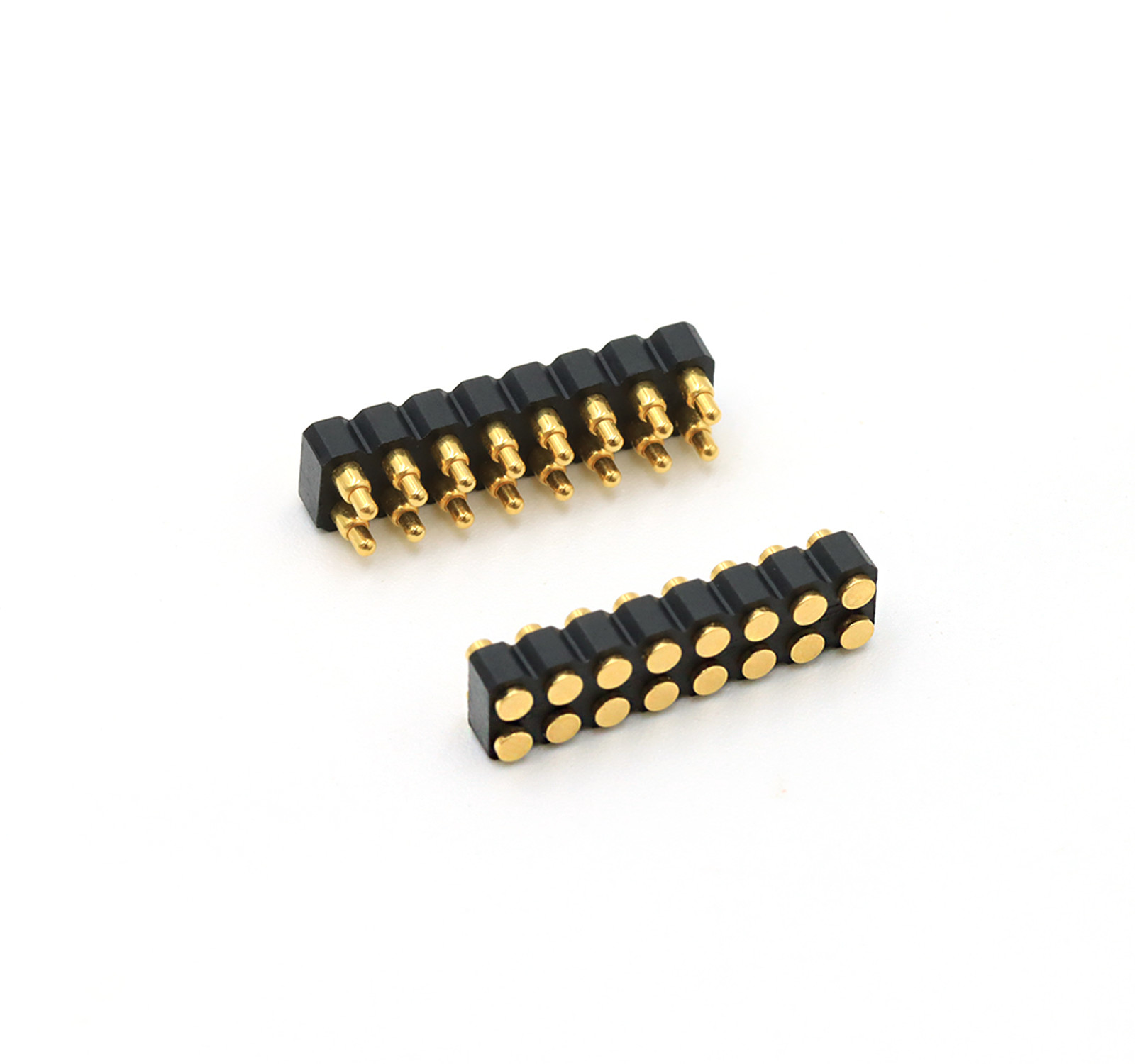

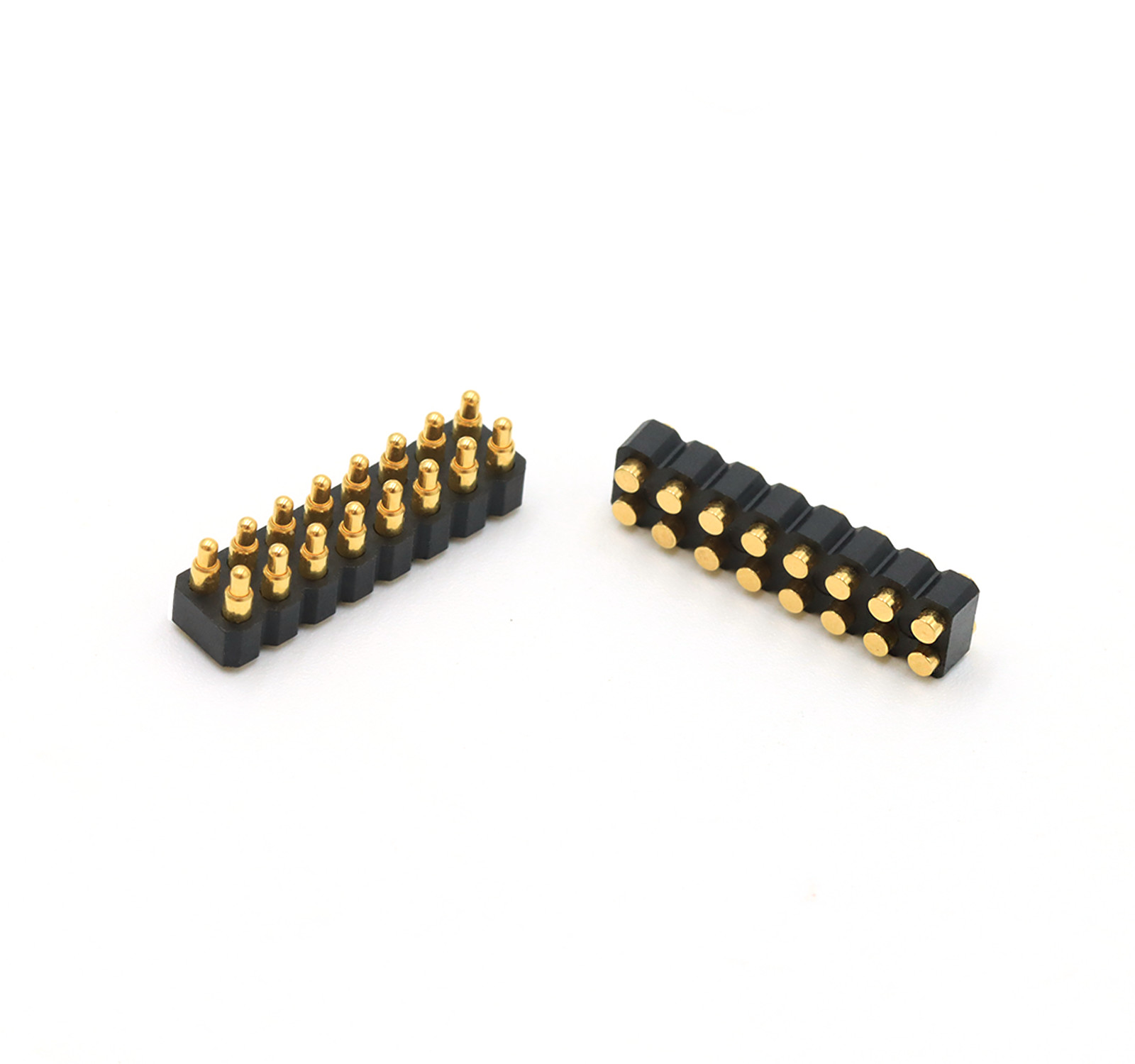

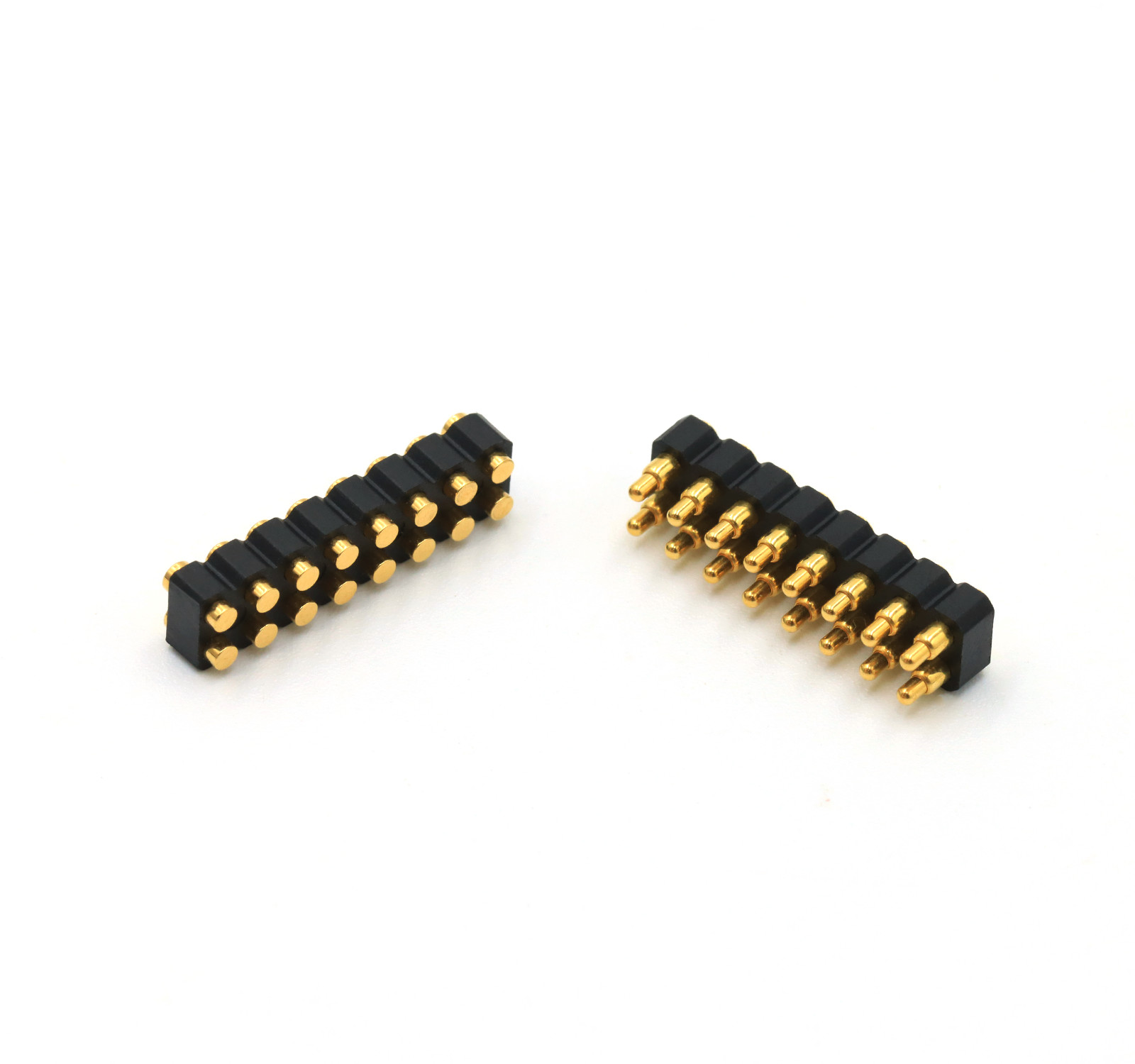

2.54mm Pitch เพศชาย เพศหญิง โปโก้ pin Connector Double Row SMT 16pin โปโก้ pin
ปิ้น pogo เป็นชนิด SMT มันมีความมั่นคงที่ดี ด้านล่างของ Barrel เป็นการออกแบบด้านล่างเรียบ ซึ่งง่ายที่จะผสมผสานบนบอร์ด PCB
Union Precision Electronic Co.,Ltd (UPE) มุ่งมั่นใน Pogo Pin ระดับสูง สายต่อ Pogo Pin สายต่อแม่เหล็ก และการออกแบบ การพัฒนาการผลิตและขายสินค้าเสริมเป็นบริษัทเทคโนโลยีสูง.
ตามความต้องการของลูกค้าที่แตกต่างกัน เรามี 8 ประเภทโครงสร้างภายใน POGO PIN สําหรับลูกค้าที่จะเลือก สําหรับ POGO PIN มาตรฐาน UPE ออกแบบ ความสูงทั้งหมดของผลิตภัณฑ์คือ 2.8mm ~ 110mm(รวมความสูงไม่รวมความยาวหางของ DIP pogo pin)
ในขณะเดียวกันUPEเช่นกันพัฒนา 2.54mm pitch มาตรฐานชายและหญิง 2pin-40pin โปโก้ pin connectorด้วย SMT / DIP / มุมขวา / ชาม Solder สําหรับลูกค้าเลือกเร็ว
วัสดุ
พลันเจอร์: ไม่มีหมู C6801, Plating: 01~99 μ" Au มากกว่า 60~100 μ" Ni
บาร์เรล: ไม่มีหมู C6801, Plating: 01~99 μ" Au มากกว่า 60~100 μ" Ni
สปริง: SUS 304 สแตนเลส, Plating: 1 μ" (อาจ Au หรือ Ni สําหรับความทนทานต่อการกัดกร่อน)
หลังคา: สีดํา HTN (ไนลอนอุณหภูมิสูง) + 30% สายแก้ว, UL94 V-0 ระดับการเผาไหม้
รายละเอียดทางกล
พลังสปริง: 80g ± 20g ในความเร็วการทํางาน 1.0mm
ดันเต็ม 1.2 มิลลิเมตร
อายุการใช้งาน: ≥10,000 รอบ
รายละเอียดไฟฟ้า
ปัจจุบันและแรงดัน: DC 12V, 3A มากที่สุด
ความต้านทานการสัมผัส: ≤ 50mΩ ในความสูงในการทํางาน
ความอดทน
ความยาว: ±0.15 มม.
กว้าง: ± 0.05 มิลลิเมตร
มุม: ± 2°
ผลประกอบการด้านสิ่งแวดล้อม
อุณหภูมิการทํางาน: -40°C ถึง +130°C (ภายใน 24 ชั่วโมง)
ความต้านทานต่อความร้อนในการผสม: 260 °C ± 5 °C ตลอด 20s ± 2s
ความสอดคล้อง: สอดคล้องกับ RoHS และ REACH
การทดสอบสเปรย์เกลือ: 48 ชั่วโมง (การรับรองความทนทานต่อการกัดกรอง)
คุณสมบัติและการใช้งานหลัก
ความทนทานสูง: หมุนเวียน 10,000+ ครั้ง, การเคลือบที่แข็งแกร่ง (Au / Ni) สําหรับการทนทานต่อการสวมและการกัดกร่อน
ทนต่ออุณหภูมิสูง: เหมาะสําหรับสภาพแวดล้อมที่รุนแรง (สูงสุด 130 °C)
เครื่องจักรกลแม่นยํา: ความอนุญาตที่เข้มข้นทําให้การติดต่อไฟฟ้าที่น่าเชื่อถือได้
ไม่นําและสอดคล้องกับกฎระเบียบสิ่งแวดล้อม (ROHS / REACH)
หมายเหตุ:
1เพื่อให้เกิดผลการใช้ที่ดีที่สุด กรุณาทํางานตามความสูงในการทํางาน
2ระวังการใช้ยา
.ตามแผนวิศวกรรม การบดสัดส่วนสูงสุดที่อนุญาตไม่ควรเกิน
.มันเหมาะสําหรับอุณหภูมิการผสมจาก 380 ถึง 420 องศาเซลเซียส, ด้วยเวลาผสม 3 ถึง 5 วินาทีมันไม่ได้ถูกอนุญาตที่จะประมวลผลสินค้าภายในระยะเวลาสั้น ทําการปั่นซ้ําหลายครั้ง
ปรับตัวให้กับอุณหภูมิของเตาอบ 400-500 องศาเซลเซียส
. เมื่อออกแบบปลายการใช้งาน, กรุณาระวังที่เหมาะสมที่พื้นที่การบด pogopin
3สําหรับสตาร์ทแถวเดียวมากกว่า 20 สตาร์ทแถวสองมากกว่า 40 และความต้องการพิเศษอื่น ๆ กรุณาปรึกษาการสนับสนุนทางเทคนิค
การประกอบของ Pogo Pin Connector
2.54mm pitch รายการปารามิเตอร์ของพิมพ์พิงโปโก้
|
ชื่อ
|
สายเชื่อม Pin Pogo
|
|
ประเภท
|
SMT
|
|
เพศ
|
เพศชาย/หญิง
|
|
หมายเลขปิน
|
16ปิน
|
|
อุปกรณ์กันไฟ
|
Bkack HTN+30GF UL94 V-0
|
|
เครื่องบดน้ํา
|
ไม่นํา C6801
|
|
บาร์เรล
|
ไม่นํา C6801
|
|
ลาย
|
การบําบัดพื้นผิว SUS
|
|
ความสูงของพลาสติก
|
2.5 มม.
|
|
ความแรงของสปริง
|
80g+/-20g ในความเร็วการทํางาน 1.0mm
|
|
หนองหญ้า
|
1.2 มม.
|
|
การทดสอบชีวิต
|
100,000 จันทร์
|
|
ปัจจุบัน
|
3A แม็กซ์
|
|
โวลเตชั่น |
DC 12V |
|
ความต้านทานต่อการสัมผัส |
50 มิลลิโอเอ็มแม็กซ์
|
|
การทดสอบสเปรย์เกลือ |
48H |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
การทดสอบเปิดและสั้น 100% |
คอนโดสองแถว 2.5 มิลลิเมตรหน่วย:
คอนโดสองแถว 2.5 มิลลิเมตร SMT หญิงบรรทุก Coหน่วย:
การเชื่อมต่อ Pin Pitch Pogo 2.54mm มาตรฐานสําหรับความหมายของลูกค้า:
สาขาใช้งาน:
ข้อดีของเราและการเลือกของคุณ:
.UPE มืออาชีพที่กําหนดเองปัจจุบันสูง Pogo Pin กับ 15A-30A ซีรีส, มันได้รับการผลิตจํานวนมาก.
.UPE ได้พัฒนาเครื่องเชื่อม 2pin-40pin Pogo pin เพศชายและเพศหญิงแบบมาตรฐานขนาด 2.0mm และ 2.54mm ด้วย SMT / DIP / มุมขวา / Solder Cup
.การทดสอบ Pogo Pin Life ถึง 1,000,000 รอบ
.ผลิตภัณฑ์ทั้งหมดสามารถผ่านมาตรฐาน HF, RoHS REACH
.การทดสอบไฟฟ้า 100% รายงานที่ให้บริการ ก่อนการส่งสินค้า
.มีรูปแบบที่แตกต่างกันตามสั่ง มีโครงสร้างขนาดเล็กและกระแสไฟฟ้าสูง
ทําไมลูกค้าจึงเลือกUPE?
1บริการรับเปลี่ยนแบบมืออาชีพ
2ความสามารถในการผลิตตัวอย่างอย่างอย่างรวดเร็ว
3ระบบควบคุมคุณภาพที่เข้มงวด
4การแปรรูปด้วยส่วนประกอบที่นําเข้า
5อุปกรณ์ทดสอบความแม่นยําสูง
6. ขั้นตอนการควบคุมค่าใช้จ่ายที่เหมาะสม
วิธีการวางคําสั่งของสายเชื่อมแม่เหล็ก
* คุณส่งรูปหรือตัวอย่างมาให้เรา
* เราดําเนินการประเมินโครงการ
* เราทําตัวอย่างและส่งมันมาให้คุณ
* คุณคิดว่าตัวอย่างดี แล้วสั่งซื้อและจ่ายเงินฝาก 30%
* เราเริ่มทําสินค้า
* เมื่อสินค้าเสร็จแล้ว เราก็ถ่ายรูปให้เช็คของคุณ และคุณก็จ่ายเงินที่เหลือ
* เราส่งสินค้าไปยังบริษัทส่งสินค้า
ระยะเวลาการจ่ายเงิน:T/T เงินฝาก 50% เงินเหลือ 50%
วิธีการชําระเงินT/T,PayPal,OCBC
เวลานําตัวอย่าง:ตัวอย่างคลังสินค้า 2-3 วันทํางาน/ตัวอย่างที่กําหนดเอง 5-7 วันทํางาน
ระยะเวลาการผลิต:10-15 วันทํางาน
สร้างเพื่อ:อเมริกา ยุโรป เอเชีย แอฟริกาใต้
ระยะเวลาการค้า:EXW
ส่งสินค้า:สายอากาศ ทะเล สายด่วน
บริการ:คุณภาพสูงกับราคาที่เหมาะสม บริการ OEM ขนาดพิเศษ, สี, การออกแบบ
