| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | upd03a-bxx-xxxx |
| เอกสาร: | 2.54mm pitch Standard POGO ...EC.pdf |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $0.8-$3 |
| รายละเอียดการบรรจุ: | PE |
| เวลาการส่งมอบ: | 10-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | เครื่องเชื่อมที่ติดสปริง | ขว้าง: | 2.54มม |
|---|---|---|---|
| ความยาวทั้งหมด: | 9.7มม | ประเภท: | ถ้วยประสาน |
| วัสดุ: | ทองเหลือง, sus304, ขอบคุณ | แรงสปริง: | 80G +/- 20G |
| ปัจจุบัน: | 3A | โวลเทจ: | DC12V |
| ทดสอบชีวิต: | 100,000 รอบ | ต้านทานการติดต่อ: | 50 milliohm สูงสุด |
| การทดสอบสเปรย์เกลือ: | 48 ชม | อุณหภูมิในการทำงานของผลิตภัณฑ์: | 260 ℃± 5 ℃ 20s ± 2s |
| เน้น: | เครื่องเชื่อมที่ติดสปริงสองแถว,เครื่องเชื่อมพัดพาย 16 ปิน,เครื่องเชื่อมถ้วยเหล็ก 2.54 มม |
||

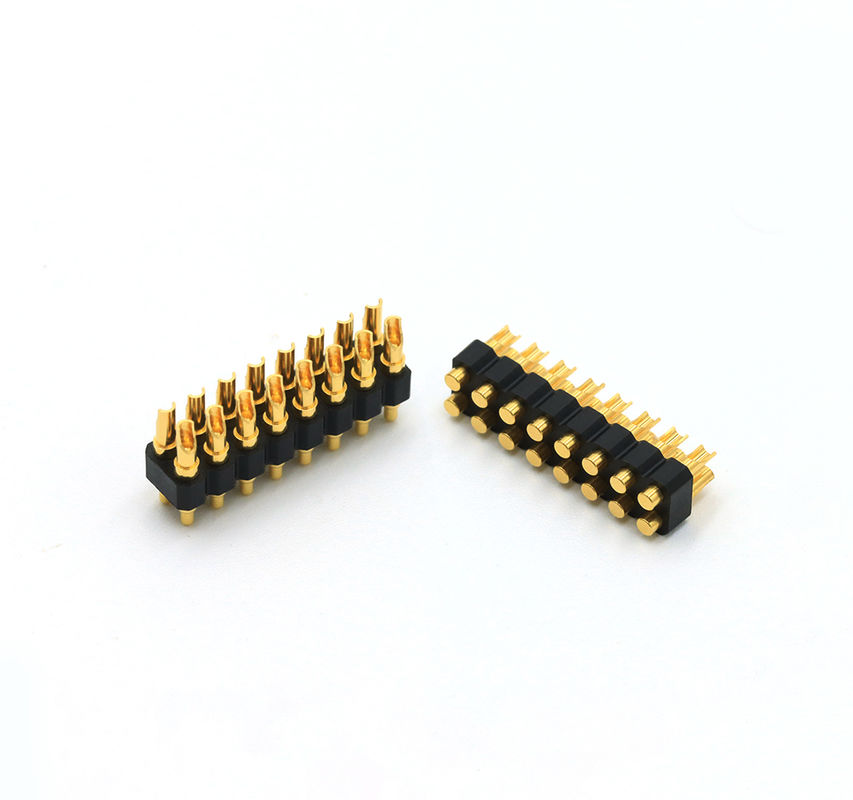

คอนเนกเตอร์ติดสปริง 2 แถว 16 ปิน ชาย หญิง
หางของ Pogo Pin มีความโค้ง ทําให้ผู้ออกแบบมีทางเลือกในการใช้พื้นที่มากขึ้น หางยังสามารถผสมด้วยสายไหมได้
Union Precision Electronic Co.,Ltd (UPE) มุ่งมั่นใน Pogo Pin ระดับสูง สายต่อ Pogo Pin สายต่อแม่เหล็ก และการออกแบบ การพัฒนาการผลิตและขายสินค้าเสริมเป็นบริษัทเทคโนโลยีสูง.
ตามความต้องการของลูกค้าที่แตกต่างกัน เรามี 8 ประเภทโครงสร้างภายใน POGO PIN สําหรับลูกค้าที่จะเลือก สําหรับ POGO PIN มาตรฐาน UPE ออกแบบ ความสูงทั้งหมดของผลิตภัณฑ์คือ 2.8mm ~ 110mm(รวม
ความสูงไม่รวมความยาวหางของ DIP pogo pin)
ในขณะเดียวกันUPEเช่นกันพัฒนา 2.54mm pitch มาตรฐานชายและหญิง 2pin-40pin โปโก้ pin connectorด้วย SMT / DIP / มุมขวา / ชาม Solder สําหรับลูกค้าเลือกเร็ว
UPE aIIPOGO PIN สินค้าสามารถผ่านมาตรฐาน HF, RoHS REACH
รายละเอียดเทคนิคของเครื่องเชื่อม Pogo Pin
วัสดุ
หมายเหตุ:
1เพื่อให้เกิดผลการใช้ที่ดีที่สุด กรุณาทํางานตามความสูงในการทํางาน
2ระวังการใช้ยา
.ตามแผนวิศวกรรม การบดสัดส่วนสูงสุดที่อนุญาตไม่ควรเกิน
.มันเหมาะสําหรับอุณหภูมิการผสมจาก 380 ถึง 420 องศาเซลเซียส, ด้วยเวลาผสม 3 ถึง 5 วินาทีมันไม่ได้ถูกอนุญาตที่จะประมวลผลสินค้าภายในระยะเวลาสั้น ทําการปั่นซ้ําหลายครั้ง
ปรับตัวให้กับอุณหภูมิของเตาอบ 400-500 องศาเซลเซียส
. เมื่อออกแบบปลายการใช้งาน, กรุณาระวังที่เหมาะสมที่พื้นที่การบด pogopin
3สําหรับสตาร์ทแถวเดียวมากกว่า 20 สตาร์ทแถวสองมากกว่า 40 และความต้องการพิเศษอื่น ๆ กรุณาปรึกษาการสนับสนุนทางเทคนิค
การประกอบของ Pogo Pin Connector
2.54mm pitch รายการปารามิเตอร์ของพิมพ์พิงโปโก้
|
ชื่อ
|
สายเชื่อม Pin Pogo
|
|
ประเภท
|
ชามลวด
|
|
เพศ
|
เพศชาย/หญิง
|
|
หมายเลขปิน
|
16pin1
|
|
อุปกรณ์กันไฟ
|
Bkack HTN+30GF UL94 V-0
|
|
เครื่องบดน้ํา
|
สีเหลือง
|
|
บาร์เรล
|
สีเหลือง
|
|
ลาย
|
การบําบัดพื้นผิว SUS
|
|
ความสูงของพลาสติก
|
2.5 มม.
|
|
ความแรงของสปริง
|
80g+/-20g ในความเร็วการทํางาน 1.0mm
|
|
หนองหญ้า
|
1.2 มม.
|
|
การทดสอบชีวิต
|
100,000 จันทร์
|
|
ปัจจุบัน
|
3A แม็กซ์
|
|
โวลเตชั่น |
DC 12V |
|
ความต้านทานต่อการสัมผัส |
50 มิลลิโอเอ็มแม็กซ์
|
|
การทดสอบสเปรย์เกลือ |
48H |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
การทดสอบเปิดและสั้น 100% |
คู่สองแถว 2.5 มิลลิเมตร Housing Solder Cupe เพศชาย Spring Loaded Coหน่วย:
การเชื่อมต่อ Pin Pitch Pogo 2.54mm มาตรฐานสําหรับความหมายของลูกค้า:
สาขาใช้งาน:
ข้อดีของเราและการเลือกของคุณ:
.UPE มืออาชีพที่กําหนดเองปัจจุบันสูง Pogo Pin กับ 15A-30A ซีรีส, มันได้รับการผลิตจํานวนมาก.
.UPE ได้พัฒนาเครื่องเชื่อม 2pin-40pin Pogo pin เพศชายและเพศหญิงแบบมาตรฐานขนาด 2.0mm และ 2.54mm ด้วย SMT / DIP / มุมขวา / Solder Cup
.การทดสอบ Pogo Pin Life ถึง 1,000,000 รอบ
.ผลิตภัณฑ์ทั้งหมดสามารถผ่านมาตรฐาน HF, RoHS REACH
.การทดสอบไฟฟ้า 100% รายงานที่ให้บริการ ก่อนการส่งสินค้า
.มีรูปแบบที่แตกต่างกันตามสั่ง มีโครงสร้างขนาดเล็กและกระแสไฟฟ้าสูง
ทําไมลูกค้าจึงเลือกUPE?
1บริการรับเปลี่ยนแบบมืออาชีพ
2ความสามารถในการผลิตตัวอย่างอย่างอย่างรวดเร็ว
3ระบบควบคุมคุณภาพที่เข้มงวด
4การแปรรูปด้วยส่วนประกอบที่นําเข้า
5อุปกรณ์ทดสอบความแม่นยําสูง
6. ขั้นตอนการควบคุมค่าใช้จ่ายที่เหมาะสม
วิธีการวางคําสั่งของสายเชื่อมแม่เหล็ก
* คุณส่งรูปหรือตัวอย่างมาให้เรา
* เราดําเนินการประเมินโครงการ
* เราทําตัวอย่างและส่งมันมาให้คุณ
* คุณคิดว่าตัวอย่างดี แล้วสั่งซื้อและจ่ายเงินฝาก 30%
* เราเริ่มทําสินค้า
* เมื่อสินค้าเสร็จแล้ว เราก็ถ่ายรูปให้เช็คของคุณ และคุณก็จ่ายเงินที่เหลือ
* เราส่งสินค้าไปยังบริษัทส่งสินค้า
ระยะเวลาการจ่ายเงิน:T/T เงินฝาก 50% เงินเหลือ 50%
วิธีการชําระเงินT/T,PayPal,OCBC
เวลานําตัวอย่าง:ตัวอย่างคลังสินค้า 2-3 วันทํางาน/ตัวอย่างที่กําหนดเอง 5-7 วันทํางาน
ระยะเวลาการผลิต:10-15 วันทํางาน
สร้างเพื่อ:อเมริกา ยุโรป เอเชีย แอฟริกาใต้
ระยะเวลาการค้า:EXW
ส่งสินค้า:สายอากาศ ทะเล สายด่วน
บริการ:คุณภาพสูงกับราคาที่เหมาะสม บริการ OEM ขนาดพิเศษ, สี, การออกแบบ
