| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | VIS060A-4054XX-AXX-XXXX / VIS060B-4000XX-AXX-XXXX |
| เอกสาร: | VIS060B-4000XX-AXX-XXXX.pdf |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $3-$7 |
| รายละเอียดการบรรจุ: | ถุง PE |
| เวลาการส่งมอบ: | 10-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | ขั้วต่อ Pogo Pin | ขว้าง: | 2.54มม |
|---|---|---|---|
| หมายเลขพิน: | 9พิน | วัสดุ: | C6801 ที่ปราศจากตะกั่ว, ทองเหลือง C3602, SUS304, Black HTN |
| การบํารุงผิว: | ชุบทอง | ปัจจุบัน: | 3.0A |
| โวลเทจ: | 12V | ต้านทานการติดต่อ: | 50mΩสูงสุด (PIN) |
| การทดสอบสเปรย์เกลือ: | 48 ชม | อุณหภูมิรีดกลับ: | 265 °, 4 ~ 5sec |
| เน้น: | เครื่องเชื่อมสตาร์ท POGO ชาย,เครื่องเชื่อมปิ้นโปโก้หญิง,9Pin 2.54Mm Pitch Connector เครื่องเชื่อม |
||

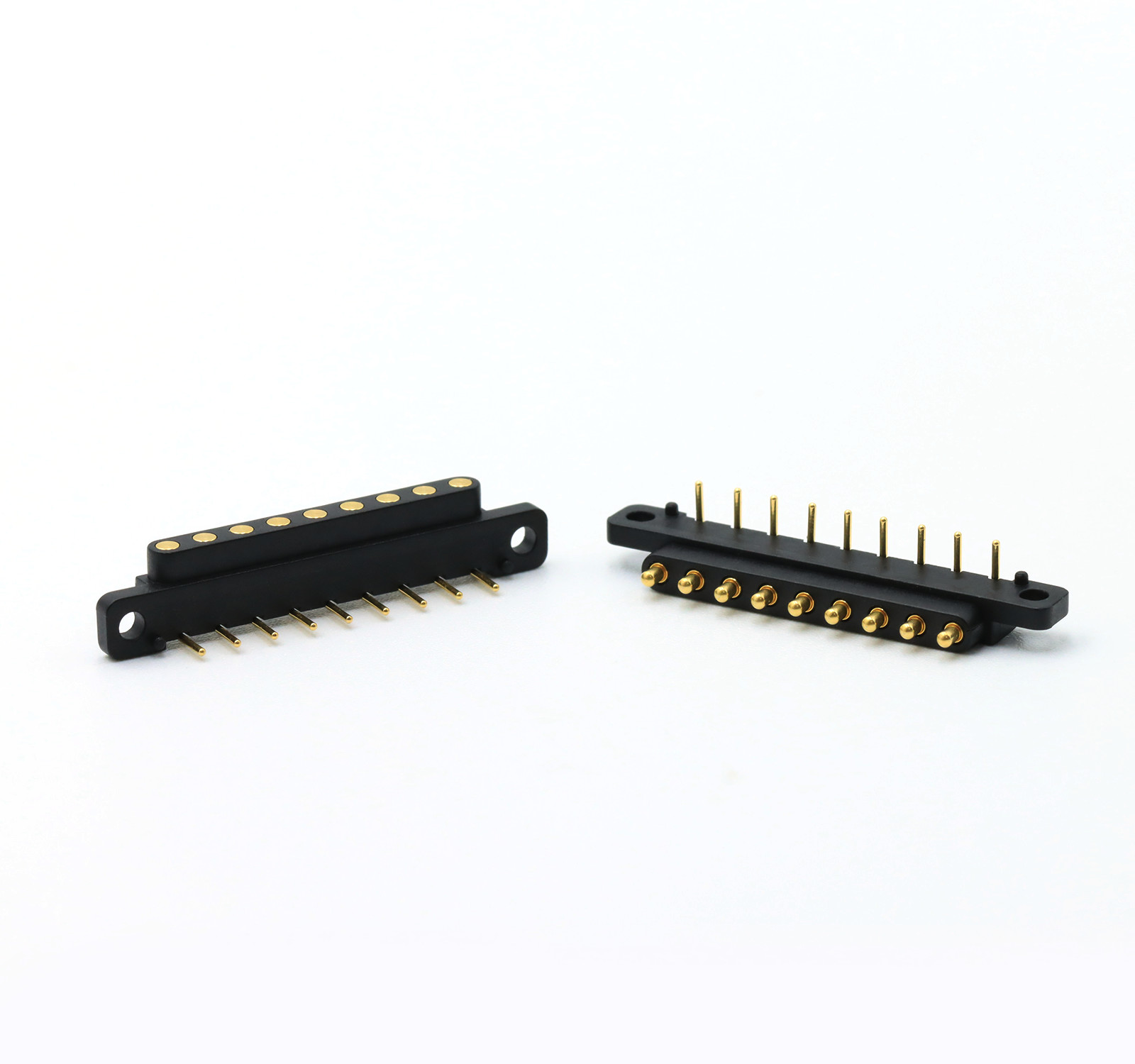

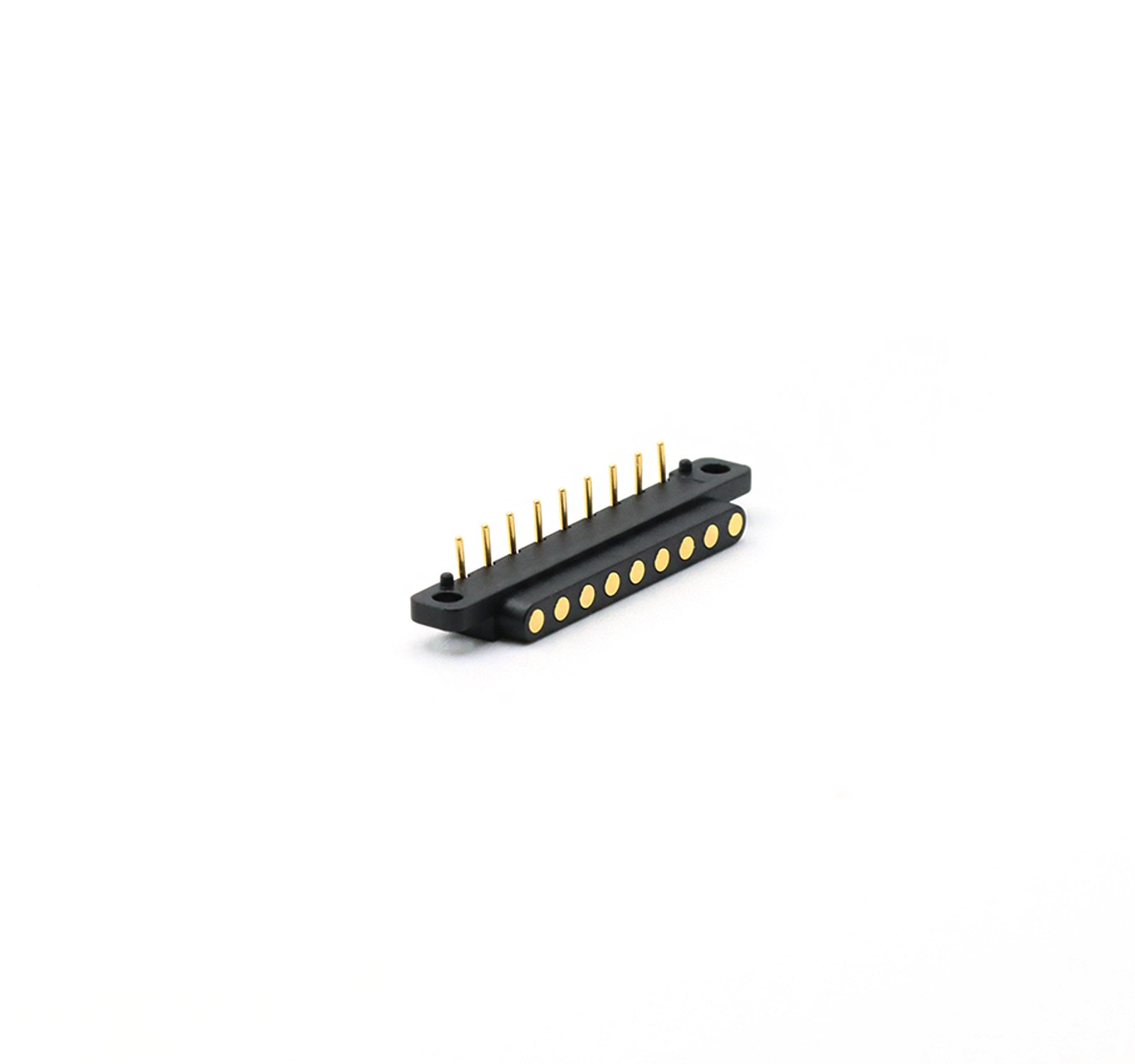

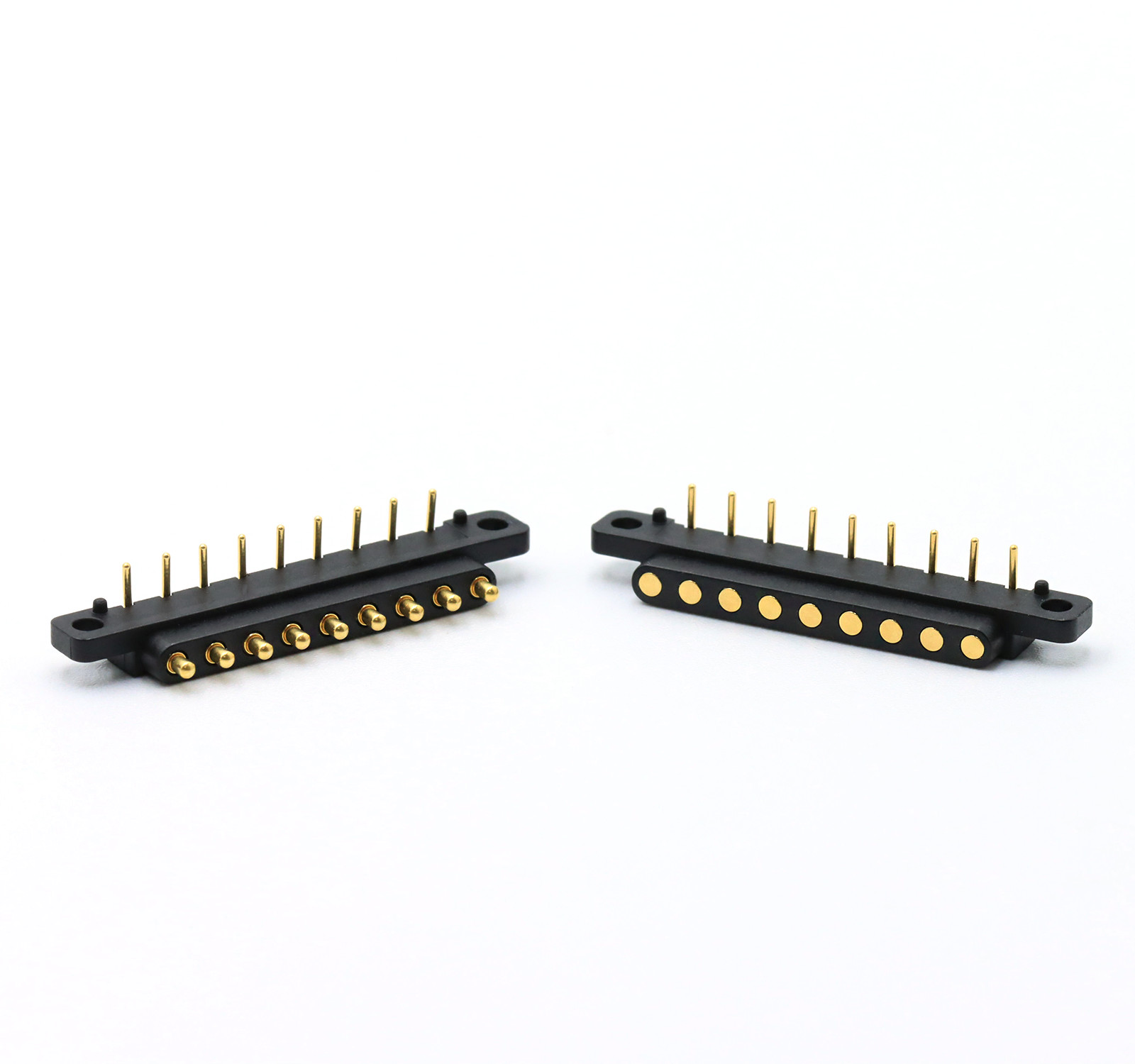

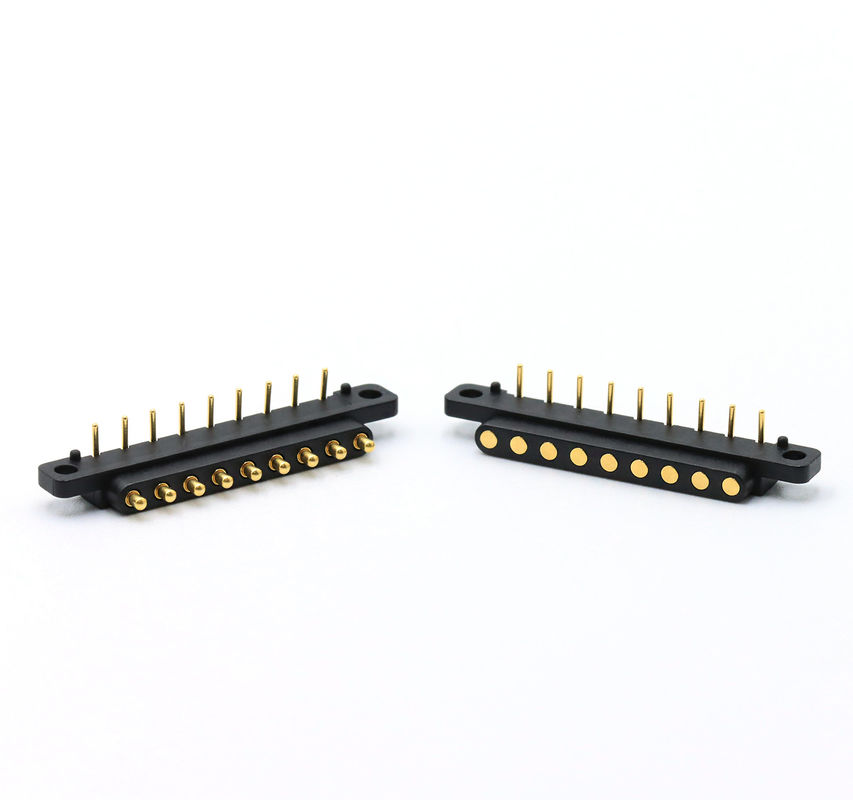

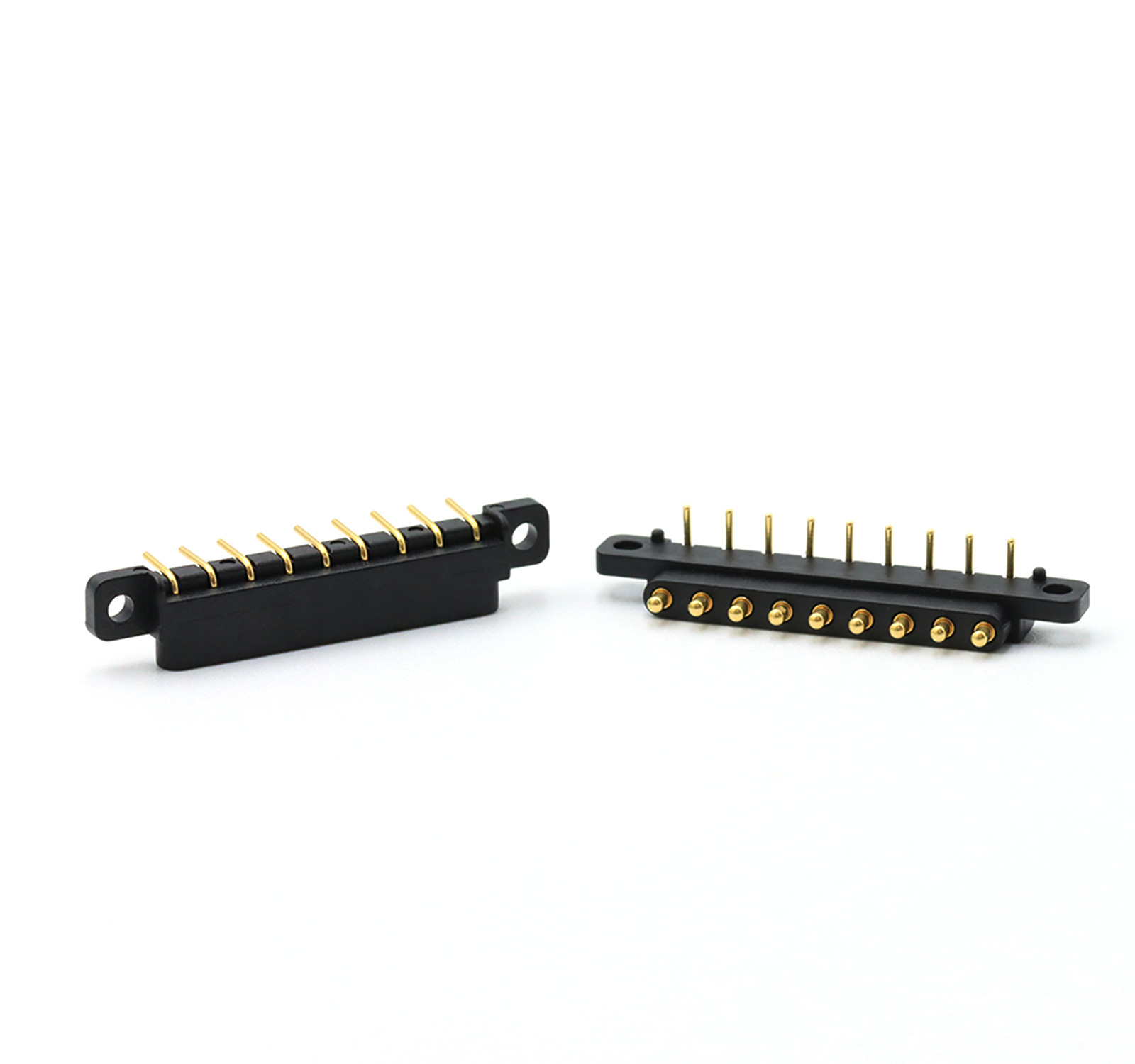

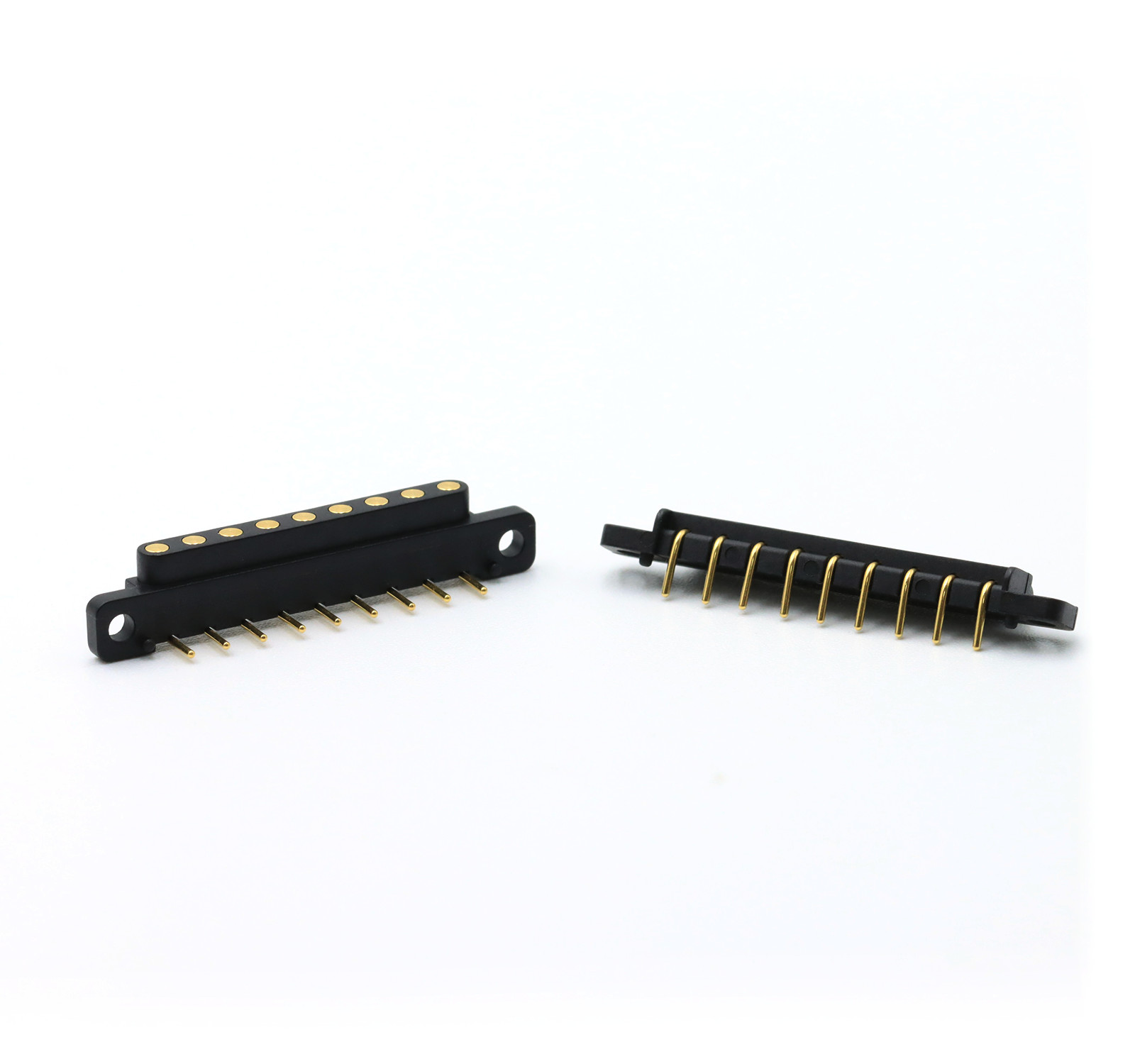

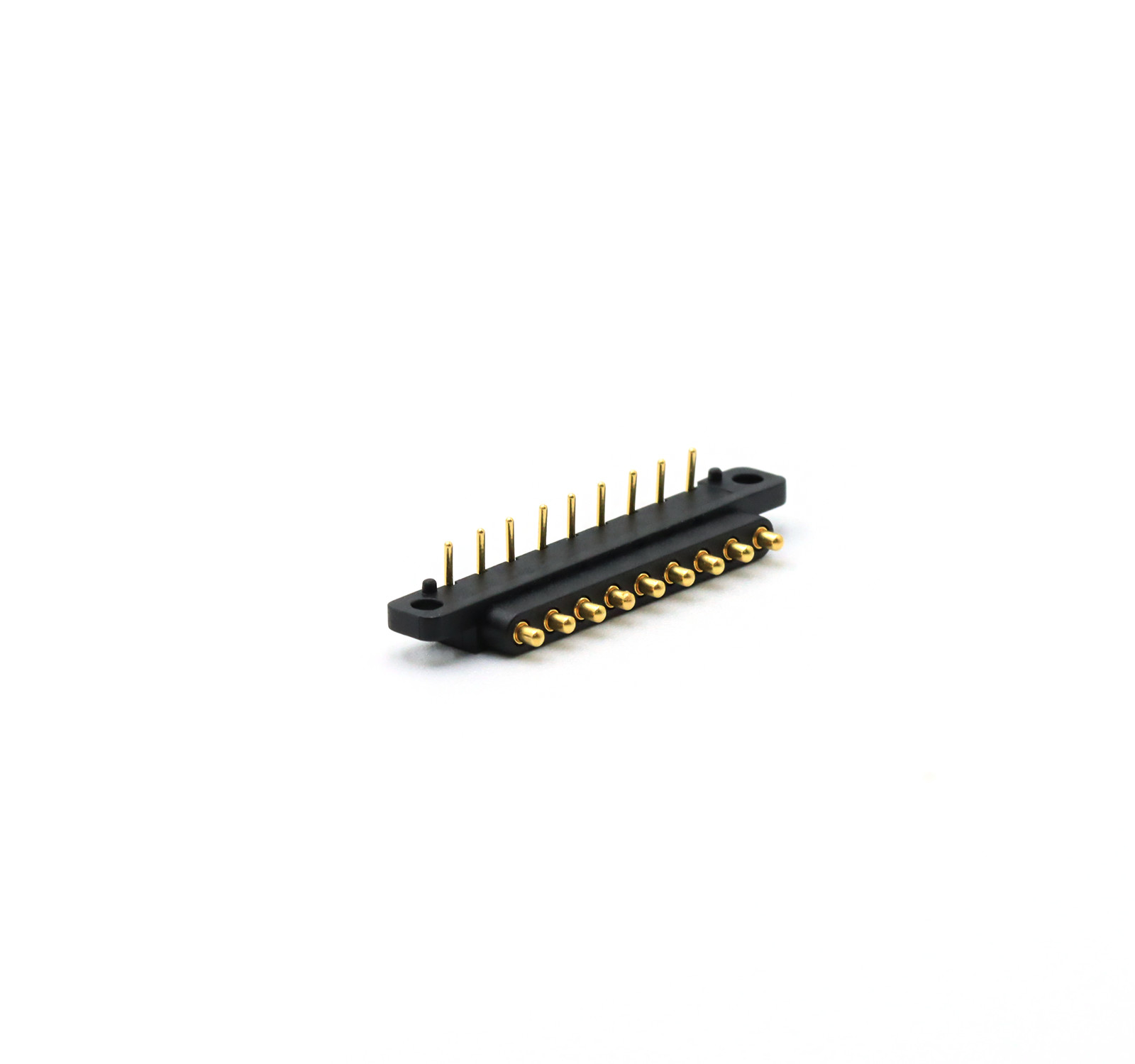

9Pin มุมขวา POGO Pin เพศชาย เพศหญิง Pogo Pin เครื่องเชื่อมกับ 2.54mm pitch
Union Precision Electronic Limited (UPE) เป็นผู้ผลิตแบบกําหนดเองชั้นนําที่เชี่ยวชาญในเครื่องเชื่อมสปริงที่มีคุณภาพสูง รวมถึงเครื่องเชื่อม POGO PIN และกระเป๋าเชื่อม POGO PINในฐานะหนึ่งในผู้จัดจําหน่ายเครื่องเชื่อมสปริงที่มีความแข่งขันมากที่สุดในจีนเรานําเสนอคําตอบที่มีความแม่นยํา สําหรับการใช้งานอิเล็กทรอนิกส์ที่ต้องการ
สปริงโปโก้ที่ติดสปริง✅ ติดต่อที่น่าเชื่อถือและแรงต่อต้านต่ํา เพื่อเชื่อมต่อไฟฟ้าที่ปลอดภัย
เครื่องเชื่อม Pogo Pin พร้อมโฮสติ้ง✅ การออกแบบที่สามารถปรับปรุงได้ สําหรับการผสมผสานและ PCB ระหว่างต่าง ๆ
เทคโนโลยีติดต่อสปริง✅ ออกแบบมาเพื่อความทนทาน ระยะเวลาใช้งานสูง และผลงานที่คงที่
เครื่องเชื่อมของเราได้รับความไว้วางใจจากลูกค้าระดับโลกผ่านอุตสาหกรรมต่างๆ รวมถึง:
✔อิเล็กทรอนิกส์ผู้บริโภคโทรศัพท์สมาร์ทโฟน นาฬิกาสมาร์ท แท็บเล็ต คอมพิวเตอร์แล็ปท็อป อุปกรณ์ GPS
✔เครื่องสวมใส่และเครื่องมือการแพทย์อุปกรณ์ช่วยได้ยิน อุปกรณ์ติดตามสุขภาพ
✔IoT และอุปกรณ์อุตสาหกรรมการชาร์จแบบไร้สาย เครื่องทดสอบ โมดูลรถยนต์
โปโก้ ปิน คอนเนคเตอร์ประกอบด้วย 6 ส่วน: พลันเจอร์, บาร์เรล, สปริง, ลูกศิลาเซรามิก, บ้าน, Cap
|
ชื่อสินค้า |
สายเชื่อม Pin Pogo |
|
ปิน |
9Pin |
|
ประเภท |
มุมขวา |
|
วัสดุ |
ไม่นําหมู C6801, ทองแดง C3602, SUS304, สีดํา HTN |
| จบซะ |
Au plating, Ni plating การเคลือบ |
|
ความแรงของสปริง |
80 กรัม+/-20 กรัมในสตอร์คที่ทํางาน |
|
ทอร์คการทํางาน |
1.2 มม. |
|
หนองหญ้า |
1.4 มิลลิเมตร |
|
โวลเตชั่น |
12V |
|
ปัจจุบัน |
30.0A แม็กซ์ |
|
ความต้านทานต่อการสัมผัส |
50mΩ แม็กซ์ (PIN) |
|
การทดสอบสเปรย์เกลือ |
48 ชั่วโมง |
|
แพ็คเกจ |
กระเป๋า PE ภายใน, กระเป๋ากล่องภายนอกหรือตามความต้องการของลูกค้าของเรา |
หญิง Pogo Pin Connector การวาด Size:
ปริมาตรการทํางานของพาร์เมตรเชื่อมต่อ Pogo Pin
|
ชื่อของส่วน |
ตารางผลการทํางานของปารามิเตอร์ |
|||
|
บาร์เรลเมเทเรีย |
สีเหลือง |
ธาตุเบริลเลียมทองแดง |
โฟสฟอร สีทองแดง |
|
|
วัสดุของพลันเจอร์ |
สีเหลือง |
ธาตุเบริลเลียมทองแดง |
โฟสฟอร สีทองแดง |
โลหะไร้ขัด |
|
ตัวเลือกฤดูใบไม้ผลิ |
สแตนเล |
สายดนตรี |
|
|
|
ความต้องการการเคลือบ |
ทอง-อู
|
เงิน-Ag
|
พาเลเดียม นิเคิล (Pd-Ni) |
|
|
ปัจจุบัน |
1A, 2A, 3A, 5A,15A หรือ 30A (โครงสร้างที่แตกต่างกัน) |
|||
|
ความดันเฉพาะ |
DC 12V 24V |
|||
|
ความต้านทานต่อการสัมผัส |
30mΩ 50mΩ สูงสุด (เงียบ) |
|||
|
การทดสอบชีวิต |
50,000 จังหวะ ขั้นต่ํา 1,000,000 จังหวะ สูงสุด |
|||
|
Rอุณหภูมิการไหล |
265 °, 4 ~ 5 วินาที |
|||
|
การทดสอบความน่าเชื่อถือของ POGO PIN |
||||
|
ความแข็งแรงในการเก็บรักษา |
ในระยะยาว 500±50 ครั้งต่อชั่วโมง50ขั้นต่ํา 1000 จันทร์ |
|||
|
ความชื้น |
EIA-364-31,วิธีการทดสอบ II สภาพ A ตัวทดลองเชื่อมต่อต่อความชื้นสัมพันธ์ของ 90% ถึง 95% RH และอุณหภูมิ 40°C± 2°Cความชื้นสัมพันธ์ 96 โฮอาร์. |
|||
|
ความต้านทานต่อความร้อนของการผสม
|
EIA-364-56 ขั้นตอนที่ 5 ระดับ 2 265°C+10/-0°Cเป็นเวลา 30 ถึง 35 วินาที
|
|||
|
สเปรย์เกลือ
|
EIA-364-26 สภาพการทดสอบ B ตัวทดลองเชื่อมต่อกับสารละลายเกลือ 5±1% ความเข้มข้น 35+1°C/-2°Cเป็นเวลา 48 ชั่วโมง |
|||
|
การทดสอบแรงสปริง
|
ขั้นตอนการทดสอบแรงปกติ 100g±20g ในความสูงการทํางาน
|
|||
|
อายุการใช้งาน
|
EIA-364-17,วิธีการทดสอบ A,เงื่อนไข 4,เงื่อนไขเวลาทดสอบ เครื่องเชื่อมต่อ 85°C± 2°Cเป็นเวลา 96 ชั่วโมง |
|||
|
ความสามารถในการผสม
|
EIA-364-52 ลงใน 265±5°C, 60/40±5% Sn/pb เซลด์สําหรับ 4.0 ~ 5.0 วินาที |
|||
|
ความต้านทานต่อการสัมผัส
|
EIA-364-23 วัดความต้านทานการสัมผัสด้วยกระแสทดสอบสูงสุด 100 mAและความดันสูงสุด 20 mV |
|||
ข้อดีของการเชื่อมต่อ UPE ที่ติดสปริง:
เครื่องเชื่อมที่ติดสปริง (spring-loaded connectors) หรือที่เรียกว่าสปริงปิน (spring pins) หรือปิงโปโก (pogo pins) มีข้อดีหลายอย่าง:
ความน่าเชื่อถือ:ปิ้น UPE Pogo ที่ใช้เทคโนโลยี CLIP ให้การเชื่อมต่อไฟฟ้าที่คงที่และน่าเชื่อถือ แม้กระทั่งในสภาพแวดล้อมที่ต้องรับผลกระทบจากการสั่นสะเทือนและการกระแทกทางกล
การออกแบบที่คอมแพคต์ขนาดเล็กของพวกมัน ทําให้มันเข้ากับพื้นที่ที่แคบ ซึ่งเป็นสิ่งที่เหมาะสมสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่คอมแพคต์ทันสมัย
ความยืดหยุ่นปิ้นโปโก้สามารถปรับตัวให้กับความแตกต่างของพื้นผิว เพื่อให้ความเชื่อมต่อมั่นคง แม้ว่าพื้นผิวการจับคู่จะไม่ตรงกันอย่างสมบูรณ์แบบ
การใช้ง่าย:มันใช้ได้ง่าย มีการติดตั้งและบํารุงรักษาง่าย
ความทนทาน:มันถูกออกแบบมาเพื่อทนต่อวงจรหลายครั้งของการเชื่อมต่อและตัดเชื่อมต่อ ทําให้มันทนทานสูง
UPE การแข่งขัน?
1ความเชี่ยวชาญในปัจจุบัน
✅ 15A30A Pogo Pins ✅ ออกแบบตามความต้องการสําหรับการใช้งานพลังงานสูง, การผลิตจํานวนมากที่พิสูจน์ในอุตสาหกรรมที่ต้องการ
2. เครื่องเชื่อมแบบมาตรฐานและตามสั่ง
✅ 2.0 มม/2.54 มม Pitch Solutions ระดับครบวงจรของตัวเชื่อม Pogo Pin ชาย/หญิง (2pin ️40pin) รองรับ:
SMT/DIP/Right Angle/Solder Cup จบสําหรับการบูรณาการ PCB ที่ยืดหยุ่น
3ความน่าเชื่อถือที่ไม่มีคู่แข่ง
✅ 1,000,000+ Life Cycles ผ่านการทดสอบอย่างเข้มงวดเพื่อความทนทานในการใช้งานการจับคู่ความถี่สูง
✅ การทดสอบไฟฟ้า 100% การตรวจสอบเต็มรูปแบบ พร้อมรายงานการทดสอบที่ให้ก่อนการจัดส่ง เพื่อให้แน่ใจว่าไม่มีความบกพร่อง
4. ความสอดคล้องและความปลอดภัย
✅ ตอบสนองมาตรฐาน HF / RoHS / REACH ✅ สอดคล้องกับสิ่งแวดล้อมสําหรับการส่งออกทั่วโลก (สหภาพยุโรป, สหรัฐอเมริกา, เอเชีย)
5. นวัตกรรมที่เหมาะสม
✅ การออกแบบที่คอมแพคต์และมีกระแสไฟฟ้าสูง รูปแบบที่กําหนดเอง โครงสร้างขนาดเล็ก และความจุของกระแสไฟฟ้าที่ปรับปรุงให้เหมาะสมกับความต้องการของโครงการ
ทําไมลูกค้าจึงเลือกUPE?
1บริการรับเปลี่ยนแบบมืออาชีพ
2ความสามารถในการผลิตตัวอย่างอย่างอย่างรวดเร็ว
3ระบบควบคุมคุณภาพที่เข้มงวด
4การแปรรูปด้วยส่วนประกอบที่นําเข้า
5อุปกรณ์ทดสอบความแม่นยําสูง
6. ขั้นตอนการควบคุมค่าใช้จ่ายที่เหมาะสม
บางส่วนของ Pogo Pin Connectors ที่กําหนดเองเพื่ออ้างอิง:
สนามการใช้งานของ Pogo Pin Connector
อุปกรณ์รับข้อมูลกระบวนการเคลื่อนที่
อุปกรณ์การแพทย์
อุปกรณ์ทหาร
เทคโนโลยี PCB
การสื่อสารทางมือถือ
การใช้งานเสียงและวิดีโอ
อุปกรณ์เก็บข้อมูล
อุปกรณ์รถยนต์
หน่วยควบคุมการทําความร้อน
วิธีการวางการสั่งซื้อสปิ้งสปิ้ง
* คุณส่งรูปหรือตัวอย่างมาให้เรา
* เราดําเนินการประเมินโครงการ
* เราทําตัวอย่างและส่งมันมาให้คุณ
* คุณคิดว่าตัวอย่างดี แล้วสั่งซื้อและจ่ายเงินฝาก 30%
* เราเริ่มทําสินค้า
* เมื่อสินค้าเสร็จแล้ว เราก็ถ่ายรูปให้เช็คของคุณ และคุณก็จ่ายเงินที่เหลือ
* เราส่งสินค้าไปยังบริษัทส่งสินค้า
ระยะเวลาการจ่ายเงิน:T/T เงินฝาก 50% เงินเหลือ 50%
วิธีการชําระเงินT/T,PayPal,OCBC
เวลานําตัวอย่าง:ตัวอย่างคลังสินค้า 2-3 วันทํางาน/ตัวอย่างที่กําหนดเอง 5-7 วันทํางาน
ระยะเวลาการผลิต:10-15 วันทํางาน
สร้างเพื่อ:อเมริกา ยุโรป เอเชีย แอฟริกาใต้
ระยะเวลาการค้า:EXW
ส่งสินค้า:สายอากาศ ทะเล สายด่วน
บริการ:คุณภาพสูงกับราคาที่เหมาะสม บริการ OEM ขนาดพิเศษ, สี, การออกแบบ
