| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9002 |
| หมายเลขรุ่น: | VIC2750C / VIC2750D |
| เอกสาร: | VIC2750C.pdf |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $1-$5 |
| รายละเอียดการบรรจุ: | ถุง PE |
| เวลาการส่งมอบ: | 12-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | ขั้วต่อไฟฟ้าแม่เหล็ก | แม่เหล็ก: | ndfeb n52 |
|---|---|---|---|
| POGO PIN: | C6801 ปราศจากตะกั่ว | เปลือก: | C6801 ปราศจากตะกั่ว |
| ฤดูใบไม้ผลิ: | มอก.304 | ที่อยู่อาศัย: | LCP สีขาว |
| สี: | สีดำ | ปัจจุบัน: | 3A |
| โวลเตชั่น: | 12V | แรงสปริง: | 60G ± 10 |
| จังหวะการทำงาน: | 0.4มม | Full Storke: | 0.6มม |
| ต้านทานการติดต่อ: | 50mΩ แม็กซ์ (PIN) | ||
| เน้น: | 3A เครื่องเชื่อมไฟฟ้าแม่เหล็ก,เครื่องเชื่อมไฟฟ้าแม่เหล็ก สีขาว,สายต่อ Pin ogo 8.0 มม. |
||
กว้าง 8.0 มิลลิเมตร สีขาวกลม เครื่องปรับเชื่อมแม่เหล็กสําหรับอุปกรณ์อิเล็กทรอนิกส์
วัสดุ
พลันเจอร์: C6801 ไม่มีหมู, การเคลือบ 5U "Min Au มากกว่า 60 ~ 100U" Ni;
บาร์เรล: C6801 ไม่มีหมู, การเคลือบ 5U" Min Au มากกว่า 60 ~ 100U" Ni;
สปริง:SUS 304 ทับ 1U" Au;
โฮสติก: ขาว LCP+30%GFUL94 V-0
เปลือก: ไม่นํา
แม็กเนต: NdFeB N52 Plating Ni
เครื่องจักรกล:
พลังสปริง: 60g ± 10g, ใน 0.4 มิลลิเมตรการทํางาน
หนองหญ้า0.6 มิลลิเมตร
อายุการใช้งาน: 50,000 วงจร นาที
รายละเอียดไฟฟ้า:
โลตติจ์ปริมาณ: 12V DC
ปัจจุบันระดับ 3.0A
ความต้านทานการสัมผัส: ≤50mΩ (milliohms) ต่อปิน
การทดสอบ:
การทดสอบแบบเปิด/สั้น 100%
สอดคล้องกับ ROHS/REACH (ไม่มีสารอันตราย)
การทดสอบสเปรย์เกลือ: 48 ชั่วโมง (การรับรองความทนทานต่อการกัดกรอง)
คําอธิบายการใช้งานของผลิตภัณฑ์ ((ไม่จํากัดในด้านต่อไปนี้)):
1.พล็อก-อิน PCB board การปั่น
2. การปั้นและการปิดสายไฟหลังการปั่น
3ปลายการถ่ายทอดของแผ่นพีซีบีนั้นสามารถติดต่อได้
4. การพิมพ์แบบฉีดพิมพ์ของพิมพ์ที่สามารถฝังได้
5สายไฟสามารถเชื่อมต่อได้โดยตรง
ปารามิตรของเครื่องเชื่อมแม่เหล็กกลม:
|
ชื่อ |
เครื่องเชื่อมแม่เหล็กกลม |
|
กว้าง |
8.0 มม. |
|
ประเภท |
เพศชาย/หญิง |
|
ปิน |
2pin หรือตามต้องการ |
|
สี |
สีดํา |
|
โปโก้ปิน |
ไม่นํา C6801 |
|
ลาย |
SUS304 |
|
เปลือก |
ไม่นํา C6801 |
|
แม็กเนต |
NdFeB N52 การเคลือบ Ni |
|
บ้านพัก |
สีขาว LCP |
|
ความแรงของสปริง |
60g±10g |
|
การทํางาน |
0.4 มิลลิเมตร |
|
หนองหญ้า |
0.6 มิลลิเมตร |
|
โวลเตชั่น |
12 วอล |
|
ปัจจุบัน |
3.0A |
|
ความต้านทานต่อการสัมผัส |
50mΩ แม็กซ์ (PIN) |
|
อุณหภูมิการทํางาน |
25°C ถึง +80°C |
|
การทดสอบสเปรย์เกลือ |
48H |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
การทดสอบเปิดและสั้น 100% |

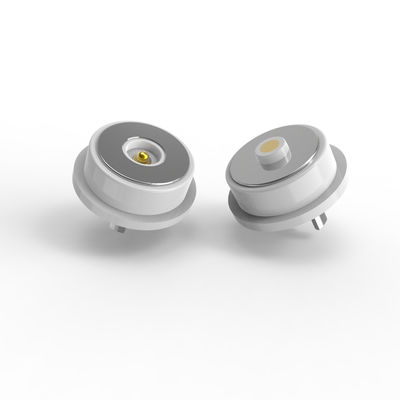

กลมชาย เครื่องเชื่อมแม่เหล็ก

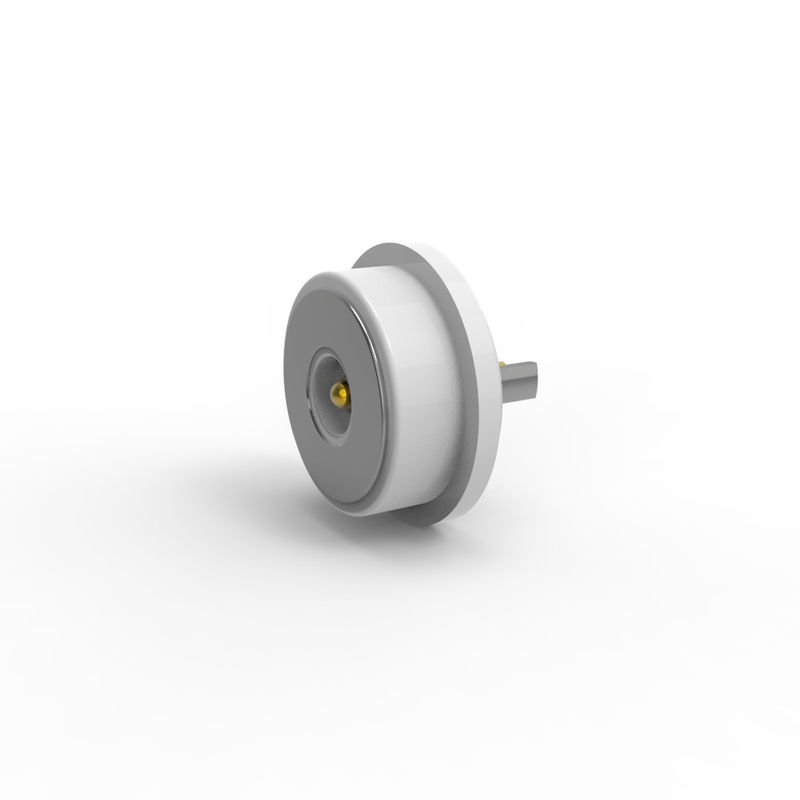

กลม สายเชื่อมแม่เหล็กหญิง
แผนการ PCB ที่แนะนํา:
ความละเอียดการจัดวาง: ± 0.05mm
ข้อดีของเครื่องเชื่อมแม่เหล็กกลม
1การเชื่อมต่อที่ไม่ต้องพยายาม
การดึงดูดอัตโนมัติทําให้การติดตั้งได้อย่างรวดเร็ว โดยไม่ต้องใช้เครื่องมือ การใช้งานง่าย
2การถอนง่าย
อินเตอร์เฟซแม่เหล็กทําให้การตัดต่อได้อย่างต่อเนื่อง โดยไม่ต้องใช้แรงกด
3ความทนทานสูง
รองรับ 50,000~300,000 รอบการจับคู่เพื่อความน่าเชื่อถือระยะยาว
4การป้องกันอย่างแข็งแรง
การออกแบบกันน้ําและกันฝุ่นที่สามารถปรับแต่งได้ IP68 (ปลายตัวหญิง)
5การสนับสนุนกระแสไฟฟ้าสูง
มือถือ 3A ราคา 20A สําหรับการชาร์จเร็วและการใช้งานที่ใช้พลังงานมาก
6ความทนทานต่อการกัดกร่อน
ทนกับสภาพแวดล้อมที่รุนแรง (ทดสอบ 48 ∼ 120 ชั่วโมงในสเปรย์เกลือ)
7. ตัวประกอบรูปแบบที่สามารถปรับแต่งได้
รูปแบบที่เหมาะสมกับความสวยงามของผลิตภัณฑ์ เพิ่มความน่าสนใจในตลาด
8การตรวจจับแนวทางที่ฉลาด
การตั้งตําแหน่งแม่เหล็ก + การออกแบบโครงสร้าง ให้ความเหมาะสมของขั้วและการป้องกันวงจร
9. อินเตอร์เฟซหลายฟังก์ชัน
รองรับพลังงาน, สัญญาณ, วิดีโอ, เสียง, ข้อมูล (เช่น USB 2.0) และอื่นๆ
10การพัฒนาที่ประหยัด
ระยะเวลาในการนําเสนอที่สั้นและต้นทุนแบบลดสําหรับการปรับแต่งอย่างรวดเร็ว
11การส่งสัญญาณที่มีคุณภาพสูง
การทํางานของสัญญาณ RF ที่น่าเชื่อถือ (ตัวอย่างเช่น สอดคล้องกับมาตรฐาน USB 2.0)
การใช้งานของสินค้าเชื่อมเหล็ก:
1อิเล็กทรอนิกส์ผู้บริโภค
สมาร์ทโฟนและแท็บเล็ต: อุปกรณ์บางชิ้นใช้เครื่องเชื่อมแม่เหล็กสําหรับการชาร์จ/โอนข้อมูล
โน๊ตพ็อต: เครื่องเชื่อมพลังงานแม่เหล็ก
อุปกรณ์ที่ใส่ได้: นาฬิกาสมาร์ทและสายเทียมฟิตเนส ใช้มันในการชาร์จ
2. อุปกรณ์เสียง
หูฟังไร้สาย: กองชาร์จมักมีเครื่องเชื่อมแม่เหล็กสําหรับการจัดตั้ง
หูฟัง: หูฟังชั้นสูงบางเครื่องใช้จุดชาร์จแม่เหล็ก
3อุปกรณ์การแพทย์
เครื่องช่วยได้ยิน: เครื่องชาร์จแม่เหล็ก สําหรับการออกแบบขนาดเล็ก กันน้ํา
มอนิเตอร์ที่ใส่ได้: การเชื่อมต่อที่ปลอดภัยสําหรับเซ็นเซอร์ทางการแพทย์
4อุตสาหกรรมและรถยนต์
โรบอติกส์: การเชื่อมต่อพลังงาน / ข้อมูลที่ปล่อยไวสําหรับระบบโมดูล
การชาร์จ EV: บางต้นแบบใช้เครื่องเชื่อมแม่เหล็ก เพื่อการ dock ง่ายๆ
5. บ้านฉลาดและไอโอที
หลอดไฟ / แฟนโมดูล: สามารถติดตั้งสายไฟแม่เหล็กได้ง่าย
กล้องวงจรปิด: การชาร์จแบบง่ายสําหรับรุ่นที่ใช้แบตเตอรี่
6กองทัพและอากาศศาสตร์
เครื่องเชื่อมแม่เหล็กที่แข็งแรง สําหรับการตัดต่อเร็วในสภาพแวดล้อมที่รุนแรง
ทําไม UPE จะเป็นคู่หูของคุณ?
1. การผลิตต้นแบบอย่างรวดเร็ว (3-5 วันสําหรับตัวอย่าง)
●ความรวดเร็วในการตลาด: การเปลี่ยนตัวอย่างอย่างอย่างรวดเร็วจะเร่งระยะเวลาการพัฒนาสินค้า
●การทดสอบแบบซ้ําๆ: ทําให้สามารถปรับปรุงการออกแบบได้อย่างรวดเร็ว ก่อนการผลิตจํานวนมาก
●ข้อดี: เหมาะสําหรับอุตสาหกรรม เช่น อุตสาหกรรมรถยนต์, การแพทย์, หรืออุตสาหกรรมอิเล็กทรอนิกส์ผู้บริโภค
2ราคาประสิทธิภาพ (ราคา MOQ ที่มีความแข่งขัน)
●ปริมาณการสั่งซื้อขั้นต่ํา (MOQ) ลดต้นทุนสําหรับการเริ่มต้นหรือชุดเล็ก ๆ
●ความสามารถในการปรับขนาด: การตั้งราคาแบบยืดหยุ่นทําให้ราคาสามารถรับได้ทั้งสําหรับการสร้างต้นแบบและการสั่งซื้อขนาดใหญ่
●ข้อเสนอคุณค่า: มีการสมดุลผลิตที่มีคุณภาพสูง กับการแก้ไขที่ไม่ยุ่งกับงบประมาณ
3การประกันคุณภาพ (การทดสอบอัตโนมัติ 100%)
●ไม่มีความบกพร่อง: การตรวจสอบอัตโนมัติ (เช่น การตรวจสอบทางสายตา, ไฟฟ้า, เครื่องกล) รับประกันความน่าเชื่อถือ
●ความสอดคล้อง: ทําให้การทดสอบที่สําคัญ (เช่น ความต้านทานต่อการสัมผัส, สเปรย์เกลือ, ระยะเวลาใช้งาน)
●ความสอดคล้อง: ตอบสนองมาตรฐานอุตสาหกรรมที่เข้มงวด (ROHS, REACH, เกรดรถยนต์)
4. การผลิตเทคโนโลยีสูงและวิศวกรรมแม่นยํา
●การผลิตที่ก้าวหน้า: การแปรรูป CNC, การตีพิมพ์ความแม่นยํา, และการเคลือบไมโคร (เช่น Au/Ni สําหรับเครื่องเชื่อม)
●ความเชี่ยวชาญด้านวัสดุ: มีความชํานาญในวัสดุพิเศษ (LCP, SUS 304, NdFeB แม็กเนต, ทองแดงไร้鉛)
●คําตอบเฉพาะการใช้งาน: ปรับปรุงสําหรับองค์ประกอบที่ซับซ้อน
วิธีการวางคําสั่งของสายเชื่อมแม่เหล็ก
*ระบุความต้องการของคุณ ((ประเภทของเชื่อม, จํานวนที่ต้องการ, ความต้องการที่กําหนดเอง, รายละเอียดทางเทคนิค)
*เจรจาราคาและเงื่อนไข (ส่วนลดจํานวนมากอาจใช้ได้)
* ยืนยันรายละเอียดการสั่งซื้อ (ชนิดเครื่องเชื่อม, ปริมาณ, การปรับแต่ง)
*ชําระเงิน (ผ่าน PayPal, โอนธนาคาร, หรือวิธีการที่ปลอดภัยอื่น ๆ)
*การส่งและการตรวจสอบคุณภาพ
*ติดตามสินค้า
*ตรวจสอบผลิตภัณฑ์เมื่อมาถึง เพื่อรับรองคุณภาพ
ระยะเวลาการจ่ายเงิน:T/T เงินฝาก 50% เงินเหลือ 50%
วิธีการชําระเงินT/T,PayPal,OCBC
เวลานําตัวอย่าง:ตัวอย่างคลังสินค้า 2-3 วันทํางาน/ตัวอย่างที่กําหนดเอง 5-7 วันทํางาน
ระยะเวลาการผลิต:10-15 วันทํางาน
สร้างเพื่อ:อเมริกา ยุโรป เอเชีย แอฟริกาใต้
ระยะเวลาการค้า:EXW
ส่งสินค้า:สายอากาศ ทะเล สายด่วน
บริการ:คุณภาพสูงกับราคาที่เหมาะสม บริการ OEM ขนาดพิเศษ, สี, การออกแบบ
