| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9002 |
| หมายเลขรุ่น: | VIC2500A / VIC2500B |
| เอกสาร: | VIC2500A.pdf |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $1-$5 |
| รายละเอียดการบรรจุ: | ถุง PE |
| เวลาการส่งมอบ: | 12-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | ขั้วต่อแม่เหล็ก | แม่เหล็ก: | ndfeb n52 |
|---|---|---|---|
| POGO PIN: | C6801 ปราศจากตะกั่ว | ฤดูใบไม้ผลิ: | มอก.304 |
| เปลือก: | C6801 ปราศจากตะกั่ว | สี: | สีดำ |
| ปัจจุบัน: | 3A | โวลเตชั่น: | 12V |
| แรงสปริง: | 60G ± 10 | จังหวะการทำงาน: | 1.0มม |
| Full Storke: | 1.2มม | ต้านทานการติดต่อ: | 50mΩ แม็กซ์ (PIN) |
| เน้น: | เครื่องเชื่อมแม่เหล็กกลม HTN,เครื่องเชื่อมแม่เหล็กกลม สีดํา,เครื่องเชื่อมไฟฟ้าที่ติดสปริง 3A |
||

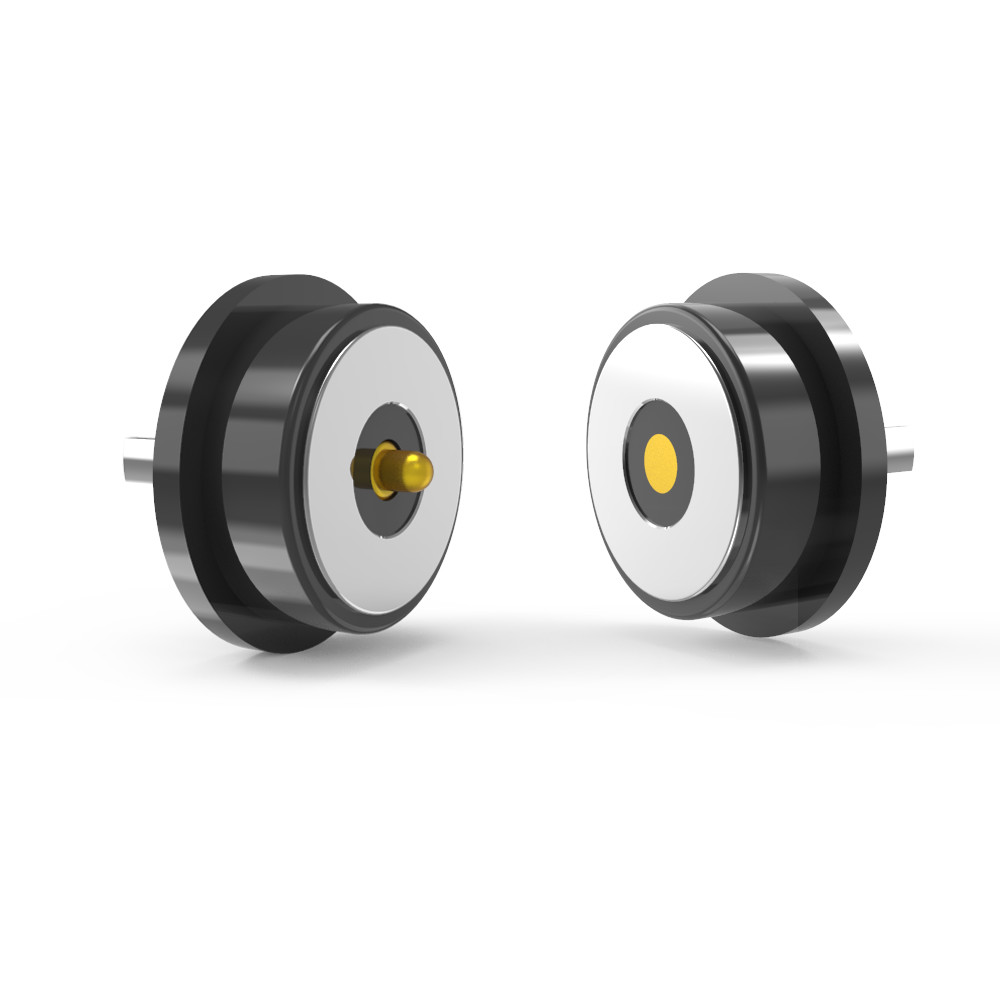

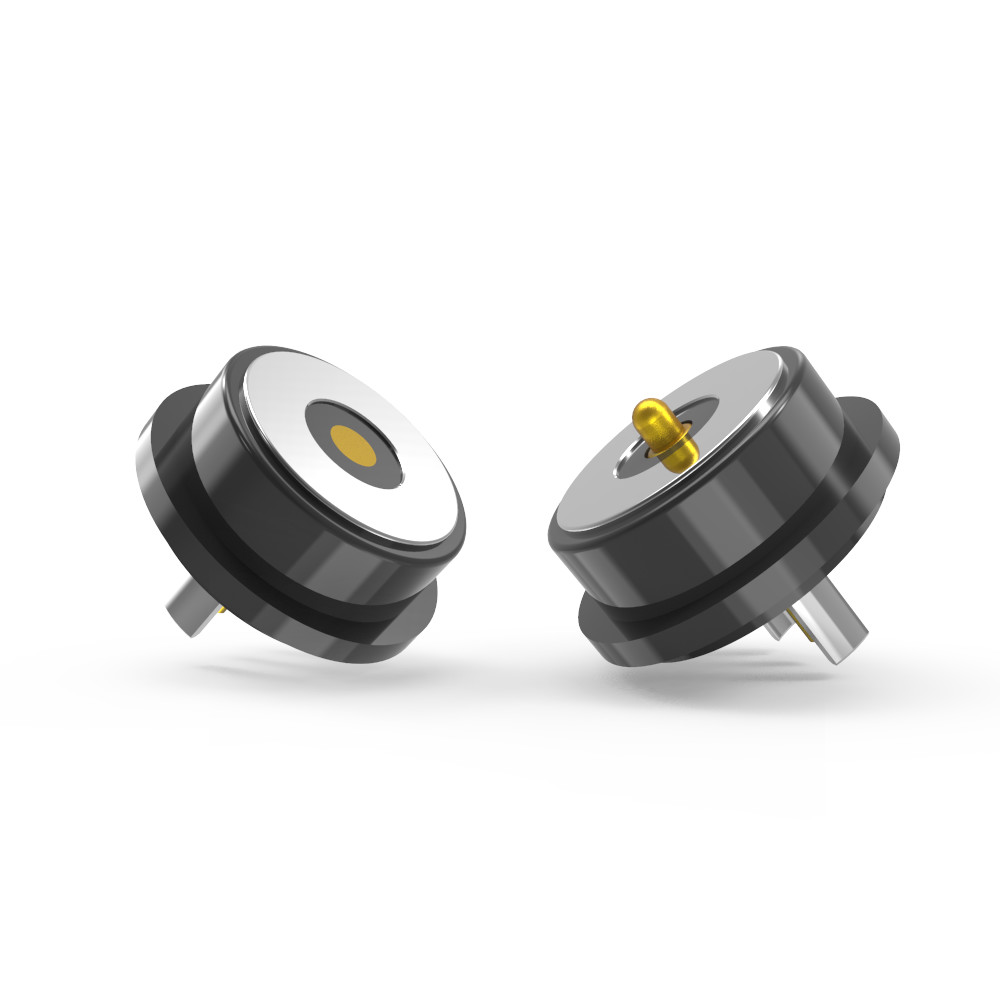

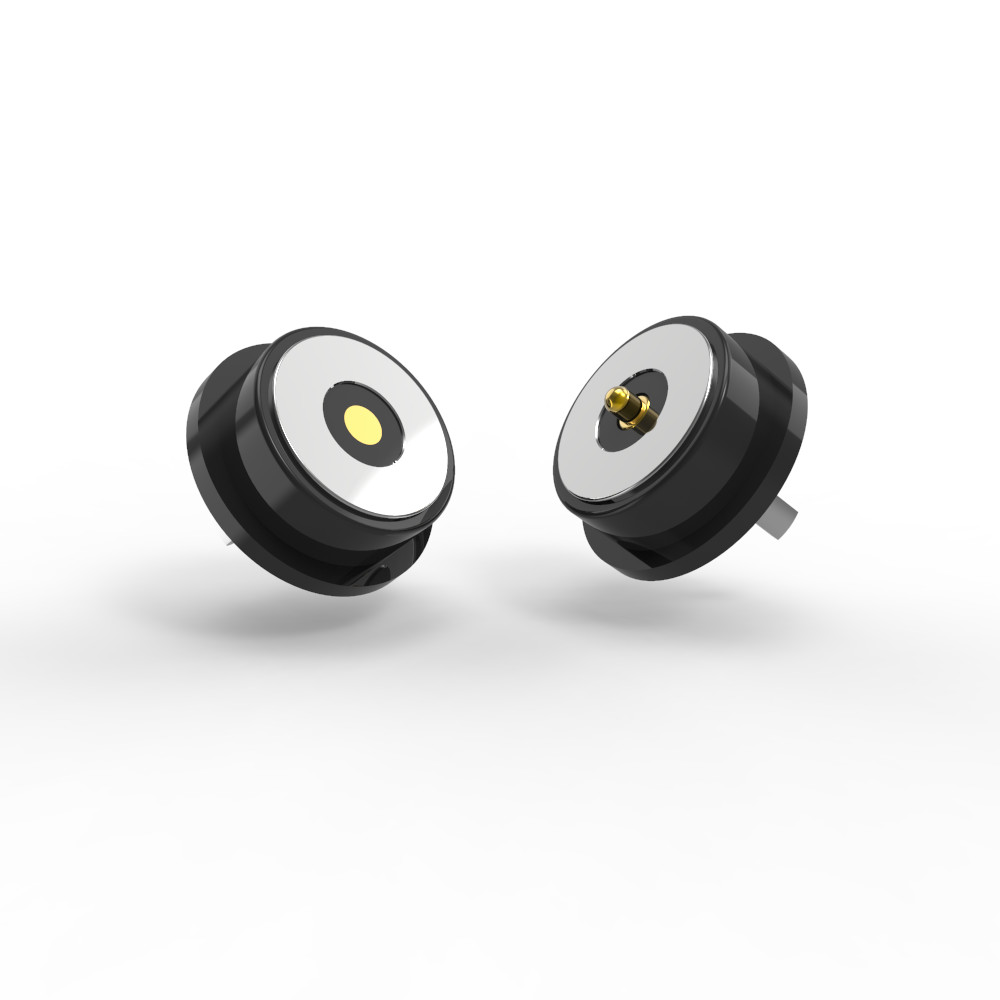

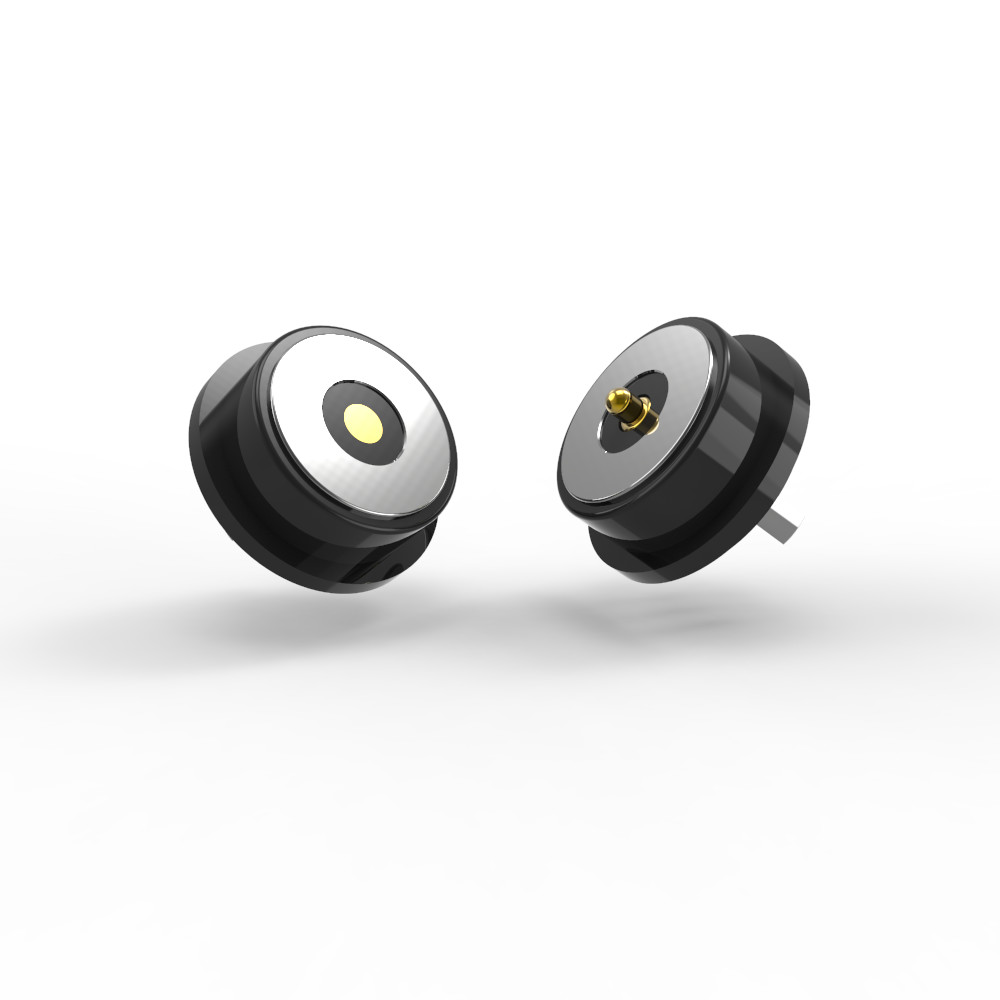

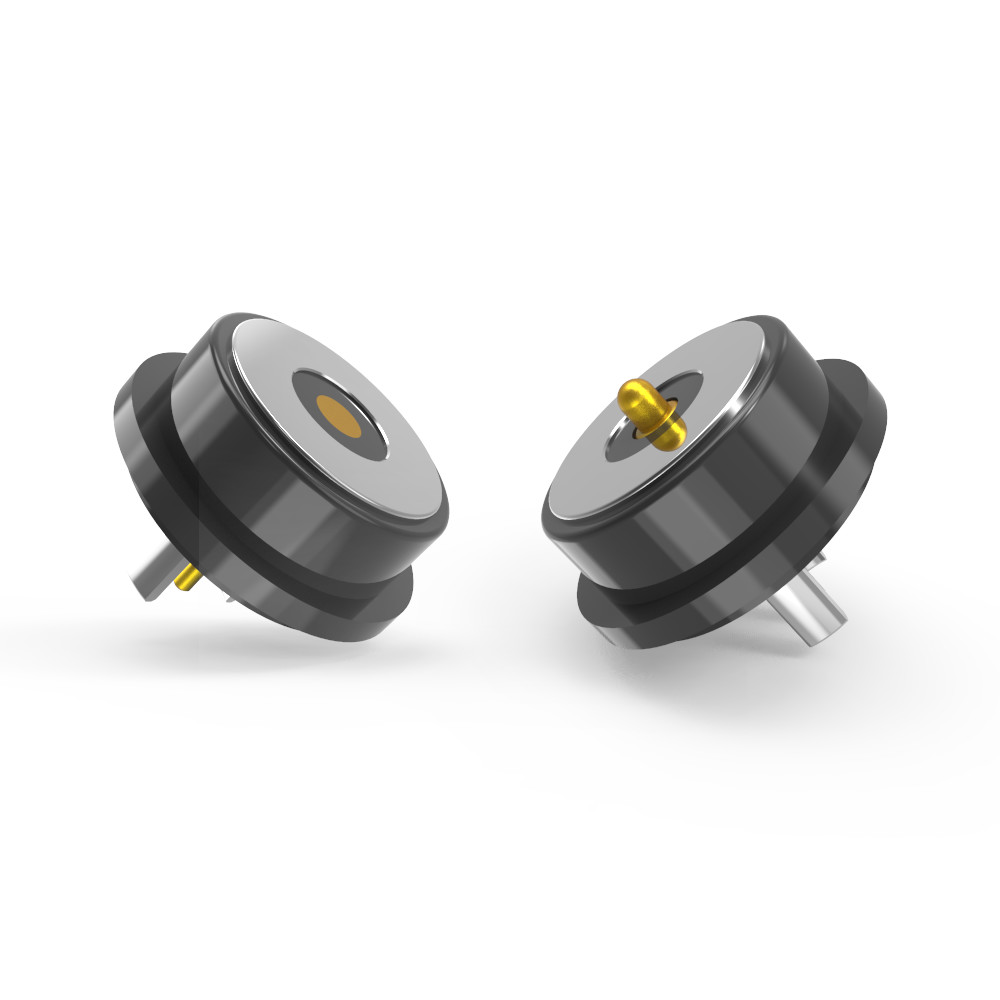

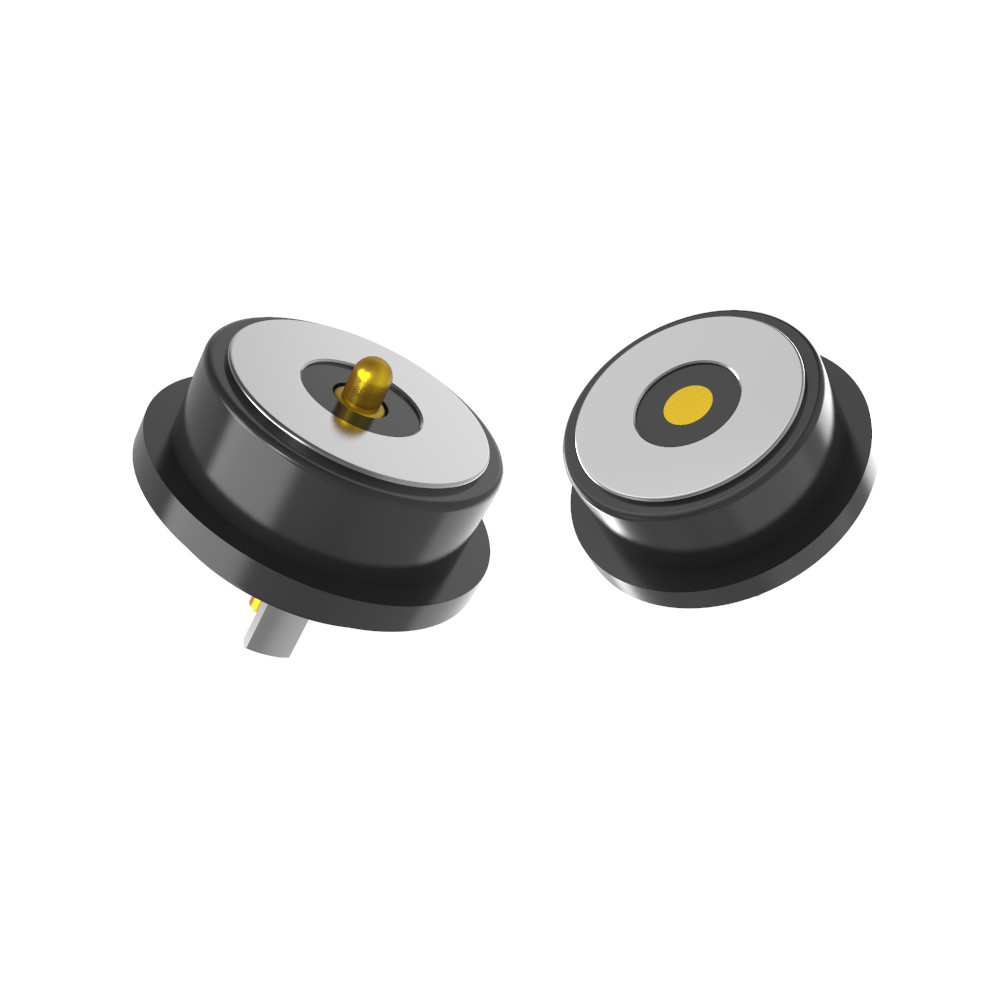

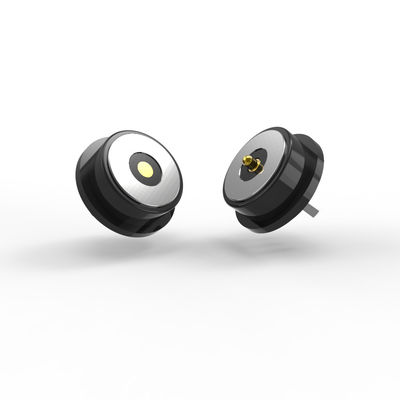

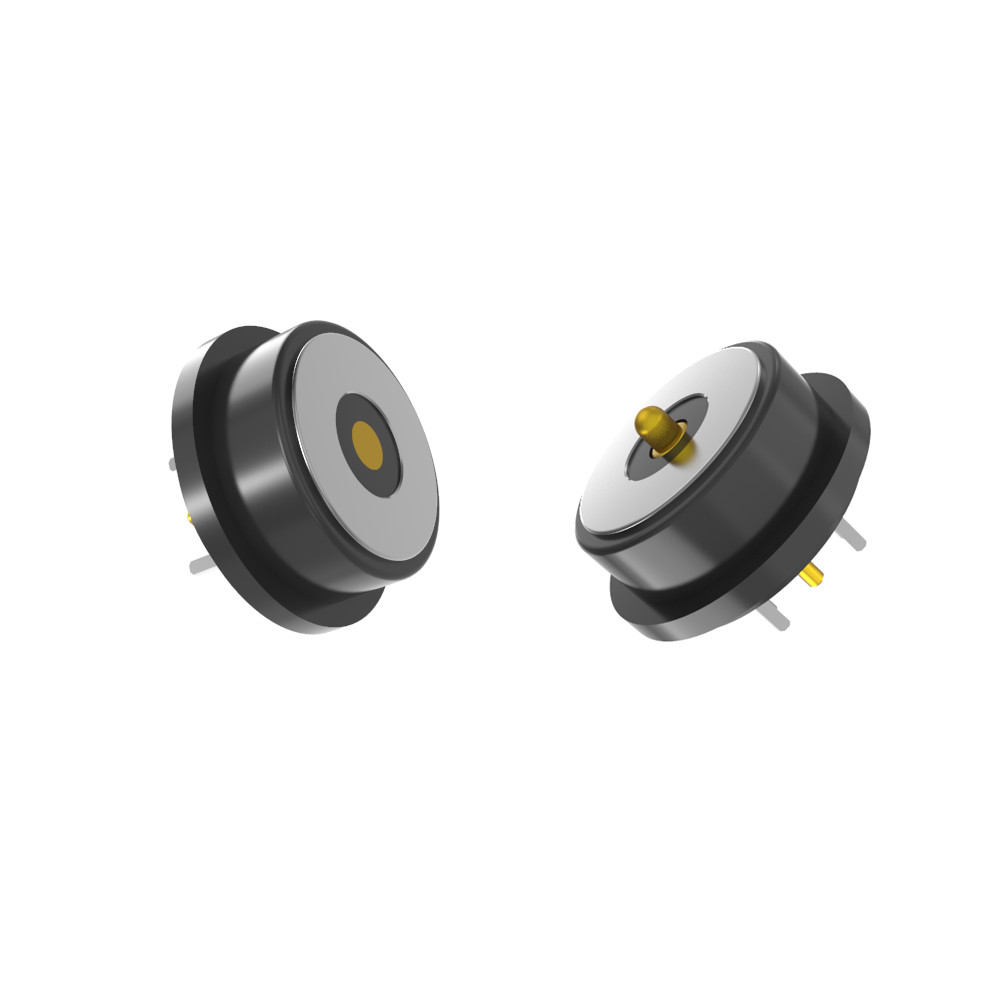

สีดํา HTN OD8.0mm 2pin สตาร์ทสปริงโปโก้ pin รอบแม่เหล็กเชื่อม
วัสดุ
พลันเจอร์: C6801 ไม่มีหมู, การเคลือบ 5U "Min Au มากกว่า 60 ~ 100U" Ni;
บาร์เรล: C6801 ไม่มีหมู, การเคลือบ 5U" Min Au มากกว่า 60 ~ 100U" Ni;
สปริง:SUS 304 ทับ 1U" Au;
กล่อง: สีดํา LCP+30%GFUL94 V-0
เปลือก: ไม่นํา
แม็กเนต: NdFeB N52 Plating Ni
เครื่องจักรกล:
แรงสปริง: 60g±10g, ในแรงทํางาน 1.0mm
หนองหญ้า1.2 มิลลิเมตร
อายุการใช้งาน: 50,000 วงจร นาที
รายละเอียดไฟฟ้า:
โลตติจ์ปริมาณ: 12V DC
ปัจจุบันระดับ 3.0A
ความต้านทานการสัมผัส: ≤50mΩ (milliohms) ต่อปิน
การทดสอบ:
การทดสอบแบบเปิด/สั้น 100%
สอดคล้องกับ ROHS/REACH (ไม่มีสารอันตราย)
การทดสอบสเปรย์เกลือ: 48 ชั่วโมง (การรับรองความทนทานต่อการกัดกรอง)
คําอธิบายการใช้งานของผลิตภัณฑ์ ((ไม่จํากัดในด้านต่อไปนี้)):
1.พล็อก-อิน PCB board การปั่น
2. การปั้นและการปิดสายไฟหลังการปั่น
3ปลายการถ่ายทอดของแผ่นพีซีบีนั้นสามารถติดต่อได้
4. การพิมพ์แบบฉีดพิมพ์ของพิมพ์ที่สามารถฝังได้
5สายไฟสามารถเชื่อมต่อได้โดยตรง
ปารามิตรของเครื่องเชื่อมแม่เหล็กกลม:
|
ชื่อ |
เครื่องเชื่อมแม่เหล็กกลม |
|
กว้าง |
8.0 มม. |
|
ประเภท |
เพศชาย/หญิง |
|
ปิน |
2pin หรือตามต้องการ |
|
สี |
สีดํา |
|
โปโก้ปิน |
ไม่นํา C6801 |
|
ลาย |
SUS304 |
|
เปลือก |
ไม่นํา C6801 |
|
แม็กเนต |
NdFeB N52 การเคลือบ Ni |
|
ความแรงของสปริง |
60g±10g |
|
การทํางาน |
1.0 มม. |
|
หนองหญ้า |
1.2 มม. |
|
โวลเตชั่น |
12 วอล |
|
ปัจจุบัน |
3.0A |
|
ความต้านทานต่อการสัมผัส |
50mΩ แม็กซ์ (PIN) |
|
อุณหภูมิการทํางาน |
25°C ถึง +80°C |
|
การทดสอบสเปรย์เกลือ |
48H |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
การทดสอบเปิดและสั้น 100% |
กลมชาย เครื่องเชื่อมแม่เหล็ก
กลม สายเชื่อมแม่เหล็กหญิง
แผนการ PCB ที่แนะนํา:
ความละเอียดการจัดวาง: ± 0.05mm
ข้อดีของเครื่องเชื่อมแม่เหล็ก:
1) ประสบการณ์การเชื่อมต่ออัตโนมัติการซับซ้อน การทํางานง่าย
2) ใช้อินเตอร์เฟียสแม่เหล็ก เพื่อเอาอุปกรณ์ออกได้ง่ายขึ้น
3) วงจรชีวิตสูง มันสนับสนุน 50,000-300,000 เวลาชีวิตการติดต่อใหม่;
4) มันง่ายที่จะปรับแต่งการออกแบบกันน้ํา, หญิงสามารถบรรลุฝุ่นกันและกันน้ํา (IP68);
5)รองรับกระแสไฟฟ้าสูง (3A-20A) ชาร์จเร็วขึ้น
6) อัตราการกัดสนองที่ดีมาก (48H-120H) ตอบสนองสภาพแวดล้อมที่รุนแรง
8) รูปแบบที่กําหนดเองเพื่อตอบสนองกับการสอดคล้องรูปแบบของสินค้า ปรับปรุงจุดขายสินค้า
9)การตั้งตําแหน่งแม่เหล็ก การใช้แม่เหล็กและโครงสร้างเพื่อการป้องกันวงจรคู่
แนวทาง ((มันมุ่งหน้าและเป็นมิตรกับผู้ใช้)
10) อินเตอร์เฟซขนาดที่ดีมาก สามารถบรรลุได้ ((Power Signal Video Audio Jack Etc);
11) เวลาการพัฒนาที่สั้น, ราคาต่ําหม้อสําหรับการปรับแต่ง;
12) ให้การส่งสัญญาณ RF สูงที่น่าเชื่อถือ เครื่องเชื่อมของเราคือ USB 20
การใช้งานของสินค้าเชื่อมเหล็ก:
1อุปกรณ์ที่สามารถสวมใส่ได้ อุปกรณ์ตั้งตําแหน่งที่ฉลาด สายข้อมือฉลาดสําหรับเด็ก นาฬิกาฉลาด โทรศัพท์มือถือที่สามารถสวมใส่ได้ หูฟัง Bluetooth ฯลฯ)การเชื่อมต่อปลายสายแผ่นแม่เหล็ก
2อุปกรณ์การแพทย์ อุปกรณ์ไร้สาย อุปกรณ์สื่อสารข้อมูล อุปกรณ์โทรคมนาคม อุปกรณ์อัตโนมัติและอุตสาหกรรม อุปกรณ์เสียงและภาพ
3การบิน อิเล็กทรอนิกส์อากาศ การสื่อสารทางทหาร
4อุปกรณ์เครื่องจักรยานยนต์ การนําทางรถยนต์ การทดสอบและการวัด
5อิเล็กทรอนิกส์ผู้บริโภค ((โทรศัพท์มือถือ คอมพิวเตอร์แท็บเล็ต หูฟังบลูทูธ กล้อง นาฬิกา สินค้าอิเล็กทรอนิกส์ผู้บริโภคพกพา และสาขาอิเล็กทรอนิกส์อื่นๆ อีกมากมาย)
ทําไม UPE จะเป็นคู่หูของคุณ?
1. การผลิตต้นแบบอย่างรวดเร็ว (3-5 วันสําหรับตัวอย่าง)
●ความรวดเร็วในการตลาด: การเปลี่ยนตัวอย่างอย่างอย่างรวดเร็วจะเร่งระยะเวลาการพัฒนาสินค้า
●การทดสอบแบบซ้ําๆ: ทําให้สามารถปรับปรุงการออกแบบได้อย่างรวดเร็ว ก่อนการผลิตจํานวนมาก
●ข้อดี: เหมาะสําหรับอุตสาหกรรม เช่น อุตสาหกรรมรถยนต์, การแพทย์, หรืออุตสาหกรรมอิเล็กทรอนิกส์ผู้บริโภค
2ราคาประสิทธิภาพ (ราคา MOQ ที่มีความแข่งขัน)
●ปริมาณการสั่งซื้อขั้นต่ํา (MOQ) ลดต้นทุนสําหรับการเริ่มต้นหรือชุดเล็ก ๆ
●ความสามารถในการปรับขนาด: การตั้งราคาแบบยืดหยุ่นทําให้ราคาสามารถรับได้ทั้งสําหรับการสร้างต้นแบบและการสั่งซื้อขนาดใหญ่
●ข้อเสนอคุณค่า: มีการสมดุลผลิตที่มีคุณภาพสูง กับการแก้ไขที่ไม่ยุ่งกับงบประมาณ
3การประกันคุณภาพ (การทดสอบอัตโนมัติ 100%)
●ไม่มีความบกพร่อง: การตรวจสอบอัตโนมัติ (เช่น การตรวจสอบทางสายตา, ไฟฟ้า, เครื่องกล) รับประกันความน่าเชื่อถือ
●ความสอดคล้อง: ทําให้การทดสอบที่สําคัญ (เช่น ความต้านทานต่อการสัมผัส, สเปรย์เกลือ, ระยะเวลาใช้งาน)
●ความสอดคล้อง: ตอบสนองมาตรฐานอุตสาหกรรมที่เข้มงวด (ROHS, REACH, เกรดรถยนต์)
4. การผลิตเทคโนโลยีสูงและวิศวกรรมแม่นยํา
●การผลิตที่ก้าวหน้า: การแปรรูป CNC, การตีพิมพ์ความแม่นยํา, และการเคลือบไมโคร (เช่น Au/Ni สําหรับเครื่องเชื่อม)
●ความเชี่ยวชาญด้านวัสดุ: มีความชํานาญในวัสดุพิเศษ (LCP, SUS 304, NdFeB แม็กเนต, ทองแดงไร้鉛)
●คําตอบเฉพาะการใช้งาน: ปรับปรุงสําหรับองค์ประกอบที่ซับซ้อน
วิธีการวางคําสั่งของสายเชื่อมแม่เหล็ก
*ระบุความต้องการของคุณ ((ประเภทของเชื่อม, จํานวนที่ต้องการ, ความต้องการที่กําหนดเอง, รายละเอียดทางเทคนิค)
*เจรจาราคาและเงื่อนไข (ส่วนลดจํานวนมากอาจใช้ได้)
* ยืนยันรายละเอียดการสั่งซื้อ (ชนิดเครื่องเชื่อม, ปริมาณ, การปรับแต่ง)
*ชําระเงิน (ผ่าน PayPal, โอนธนาคาร, หรือวิธีการที่ปลอดภัยอื่น ๆ)
*การส่งและการตรวจสอบคุณภาพ
*ติดตามสินค้า
*ตรวจสอบผลิตภัณฑ์เมื่อมาถึง เพื่อรับรองคุณภาพ
ระยะเวลาการจ่ายเงิน:T/T เงินฝาก 50% เงินเหลือ 50%
วิธีการชําระเงินT/T,PayPal,OCBC
เวลานําตัวอย่าง:ตัวอย่างคลังสินค้า 2-3 วันทํางาน/ตัวอย่างที่กําหนดเอง 5-7 วันทํางาน
ระยะเวลาการผลิต:10-15 วันทํางาน
สร้างเพื่อ:อเมริกา ยุโรป เอเชีย แอฟริกาใต้
ระยะเวลาการค้า:EXW
ส่งสินค้า:สายอากาศ ทะเล สายด่วน
บริการ:คุณภาพสูงกับราคาที่เหมาะสม บริการ OEM ขนาดพิเศษ, สี, การออกแบบ
