| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9002 |
| หมายเลขรุ่น: | VID0063A / VIC0750B |
| เอกสาร: | VID0063A.pdf |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $1-$5 |
| รายละเอียดการบรรจุ: | ถุง PE |
| เวลาการส่งมอบ: | 12-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | เครื่องเชื่อมเคเบิลแม่เหล็ก | วัสดุ: | thn, ทองเหลือง, sus304, ndfeb n52 |
|---|---|---|---|
| แรงสปริง: | 80G ± 20G | หมึกทํางาน: | 1.0มม |
| ปัจจุบัน: | 3.0A | โวลเทจ: | 12V |
| แรงแม่เหล็ก: | 550g | ชีวิตทางกล: | 50000 รอบขั้นต่ำ |
| ต้านทานการติดต่อ: | 50mΩ แม็กซ์ (PIN) | การทดสอบสเปรย์เกลือ: | 48 ชม |
| สี: | สีดำ | ||
| เน้น: | เครื่องเชื่อมเคเบิลแม่เหล็กที่ติดสปริง,เครื่องเชื่อมข้อมูลแม่เหล็ก 5 ปิน,เครื่องเชื่อมข้อมูลแม่เหล็ก สีดํา |
||

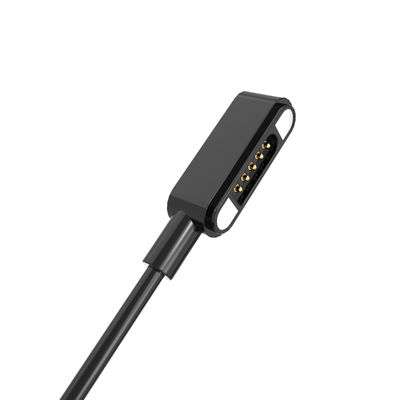

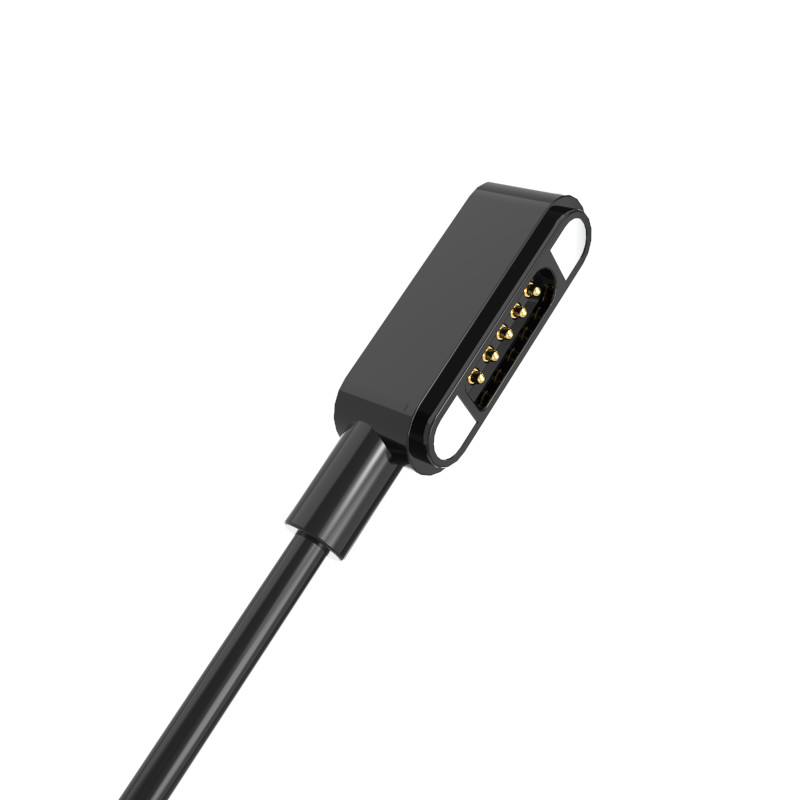

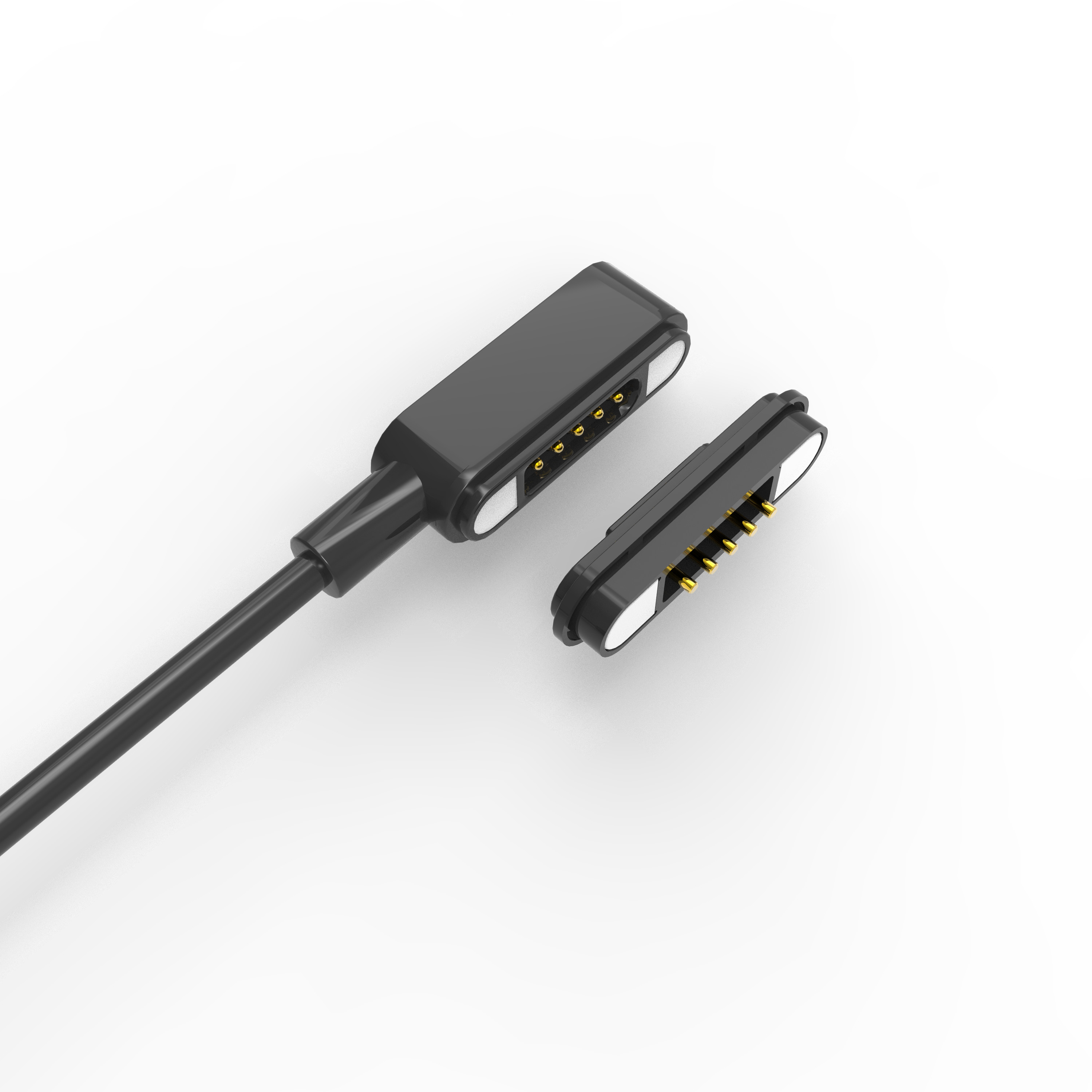

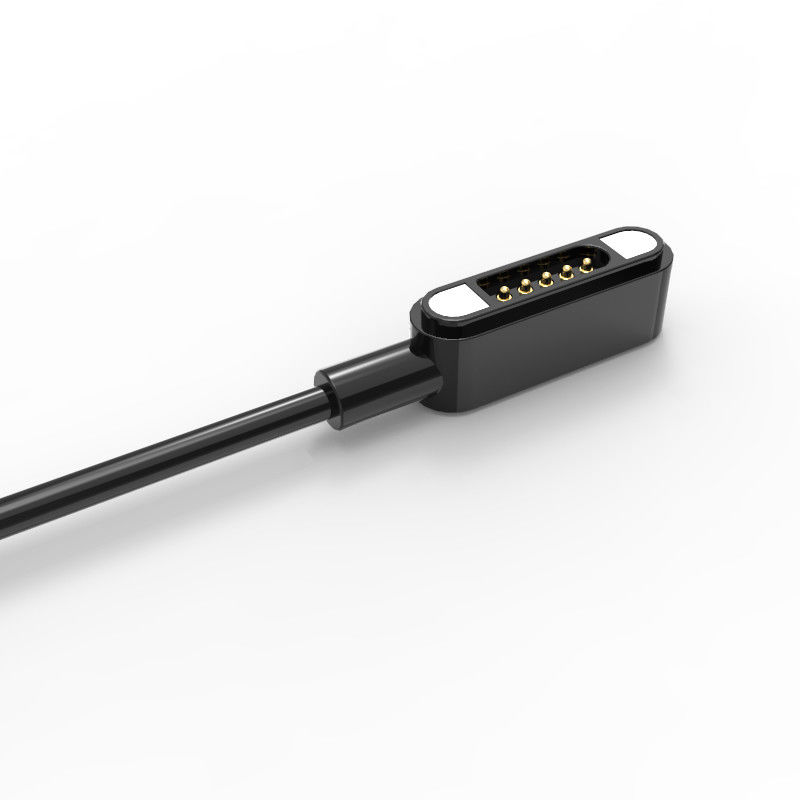

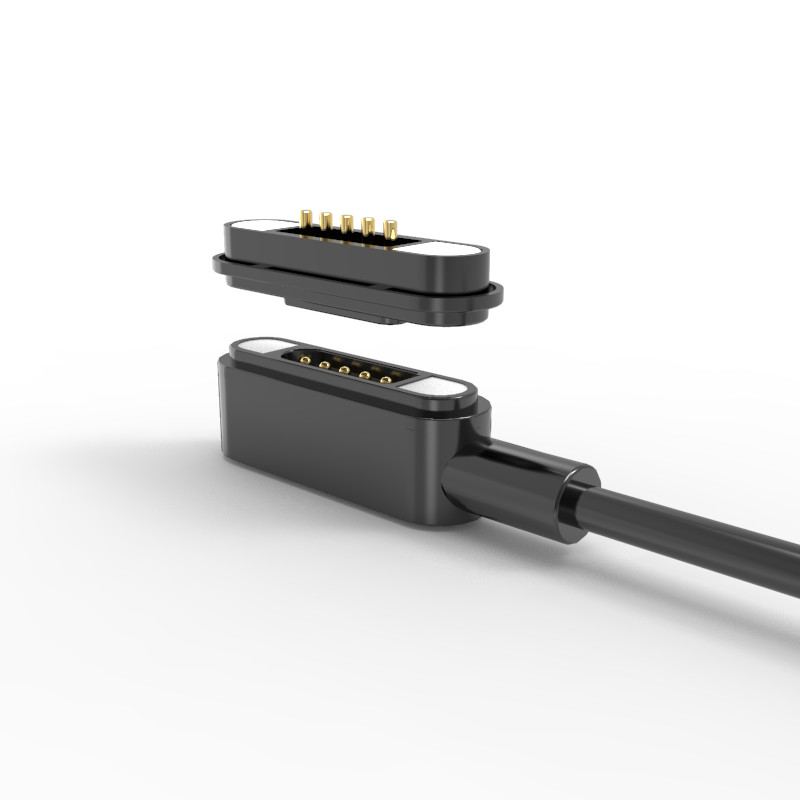

เครื่องเชื่อมเคเบิลแม่เหล็ก Pogo 5 Pin Connector เครื่องเชื่อมแบบสปริง
1วัสดุและการก่อสร้าง
โปโก้ ปิน: ทองแดง, พื้นผิวทอง (รับประกันความต้านทานต่อการสัมผัสต่ํา & ความต้านทานต่อการกัดกร่อน)
เครื่องเชื่อม USB:เปลือกเหล็กไร้ขัด (USB 2.0) สําหรับความทนทานและการป้องกัน
บ้านพัก:HTN (ไนลอนอุณหภูมิสูง) + เติม 30% วัด UL94 V-0 (ทนไฟ, ทนอุณหภูมิสูง)
โมลด์ภายนอก (ข้อต่อ):สีดํา TPE 80A (เอลาสโทเมอร์เทอร์โมพลาสติกยืดหยุ่นทนต่อการบด)
เคเบิล: OD3.5 มม.,4 หลัก
สีแดงและสีดํา: 65 สาย × 0.08 มม (ทองแดงเคลือบทองเหลือง, ความจุกระแสสูงกว่า)
สีขาวและสีเขียว: 16 สาย × 0.08 มม. (ทองแดงเคลือบทองเหลือง, อาจเป็นข้อมูล/สัญญาณ)
การกันความร้อน:ผิวเคลือบ TPE สีดํา(ยืดหยุ่นและทนทาน)
พลังสปริง: 80g ± 20g ในความสูงการทํางาน 1.0mm (รับประกันความดันสัมผัสที่มั่นคง)
แรงการติดแน่นแม่เหล็ก: > 550G (การจับตัวชาย-หญิงที่ปลอดภัย)
อายุการใช้งาน: 50,000 + วงจร (ความทนทานสูง)
ลักษณะความปลอดภัย: การออกแบบป้องกันการตัดวงจรสั้น และการติดป้ายขั้วเพื่อให้มีการจัดตั้งที่ถูกต้อง
โลตติจ์ปริมาณ: 12V DC
เรตติ้งปัจจุบัน:
ต่อเนื่อง: 3.0A
สูงสุด (ชั่วคราว): สูงสุด 4.0A
ความต้านทานการติดต่อ: ≤ 50mΩ (การสูญเสียพลังงานต่ํา)
ความสอดคล้อง: RoHS & REACH (มิตรต่อสิ่งแวดล้อม)
อิเล็กทรอนิกส์แบบโมดูล: เครื่องสวมใส่ อุปกรณ์ IoT เซ็นเซอร์ที่แยกออก
การเชื่อมต่อ PCB: เซลดกับบอร์ดหรือ overmolded
ระบบที่สอดคล้องกับ USB: ผสมผสานการส่งพลังงาน (12V / 3A) กับข้อมูลผ่าน USB 20.
การใช้งานที่มีความน่าเชื่อถือสูง: อุปกรณ์รถยนต์, การแพทย์, หรืออุตสาหกรรม (ขอบคุณ UL94 V-0 และอายุการใช้งาน 50k-cycle)
ปารามิเตอร์เครื่องเชื่อมแม่เหล็ก 5 พิน:
|
ชื่อ |
เครื่องเชื่อมแม่เหล็ก 5 พิน |
|
ประเภท |
DIP |
|
ปิน |
5pin หรือตามต้องการ |
|
ปิช |
2.20 มิลลิเมตร |
|
โปโก้ปิน |
สีเหลือง |
|
บ้านพัก |
สีดํา HTN+30%GF UL94 V-0 |
|
แม็กเนต |
NdFeB N52 การเคลือบ Ni |
|
แรงแม่เหล็ก |
550G |
|
ความแรงของสปริง |
80g±20g,at1.0mm การทํางานสตอร์ค |
|
อายุการใช้งาน |
50000 จักรยาน นาที |
|
ปัจจุบัน |
3.0A |
|
โวลเตชั่น |
DC 12V |
|
ความต้านทานต่อการสัมผัส |
50mΩ แม็กซ์ (PIN) |
|
การทดสอบความแรงดันสูง |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
การทดสอบสเปรย์เกลือ |
48H |
|
ความอนุญาตในการวางแผน |
± 0.05 มม. |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
การทดสอบเปิดและสั้น 100% |
การออกแบบเทคนิคของสายเชื่อมสายเคเบิลเพศชาย 5 ปิน (มิติสําคัญ):
การออกแบบเทคนิคของเครื่องเชื่อมแม่เหล็ก 5 ปิน (มิติหลัก)
วิธีการสั่งซื้อ
* คุณส่งรูปหรือตัวอย่างมาให้เรา
*ทีมวิศวกรรมมืออาชีพของเราดําเนินการประเมิน
* คุณตรวจสอบการวาดและเราทําตัวอย่างที่จะส่งให้คุณ
* คุณทดสอบตัวอย่างและอนุมัติ จากนั้นสั่งซื้อและจ่ายเงินฝาก 50%
* เราเริ่มทําสินค้า
* เมื่อสินค้าเสร็จแล้ว เราก็ถ่ายรูปให้เช็คของคุณ และคุณก็จ่ายเงินที่เหลือ
* เราส่งสินค้าให้คุณด้วย DHL, TNT, UPS, FedEx
ระยะเวลาการจ่ายเงิน:T/T เงินฝาก 50% เงินเหลือ 50%
วิธีการชําระเงินT/T,PayPal,OCBC
เวลานําตัวอย่าง:ตัวอย่างคลังสินค้า 2-3 วันทํางาน/ตัวอย่างที่กําหนดเอง 5-7 วันทํางาน
ระยะเวลาการผลิต:10-15 วันทํางาน
สร้างเพื่อ:อเมริกา ยุโรป เอเชีย แอฟริกาใต้
ระยะเวลาการค้า:EXW
ส่งสินค้า:สายอากาศ ทะเล สายด่วน
บริการ:คุณภาพสูงกับราคาที่เหมาะสม บริการ OEM ขนาดพิเศษ, สี, การออกแบบ
