| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | upd02a-axx-xxxx |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $0.8-$3 |
| รายละเอียดการบรรจุ: | 1000pcs/pe bag (ตามความต้องการของลูกค้า) |
| เวลาการส่งมอบ: | 10-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | เครื่องเชื่อมปินมุมขวา | ประเภท: | DIP |
|---|---|---|---|
| วัสดุ: | C3604, SUS304, THN | การบํารุงผิว: | ชุบทอง |
| ต้านทานการติดต่อ: | 50mΩ สูงสุดในการทํางาน | การทดสอบสเปรย์เกลือ: | 48 ชม |
| อุณหภูมิในการทำงานของผลิตภัณฑ์: | 260 ℃± 5 ℃ 20s ± 2s | สภาพแวดล้อมการใช้สินค้า:: | 80°C~130°C ((การทดสอบห้องปฏิบัติการ) |
| เน้น: | 2.54 มิลลิเมตร Pitch Right Angle Pin Connector,สายพัดพัดพัดพัดพัดพัดพัด,3 ปิน โปโก้ คอนเนคเตอร์ 2.54 มม Pitch |
||

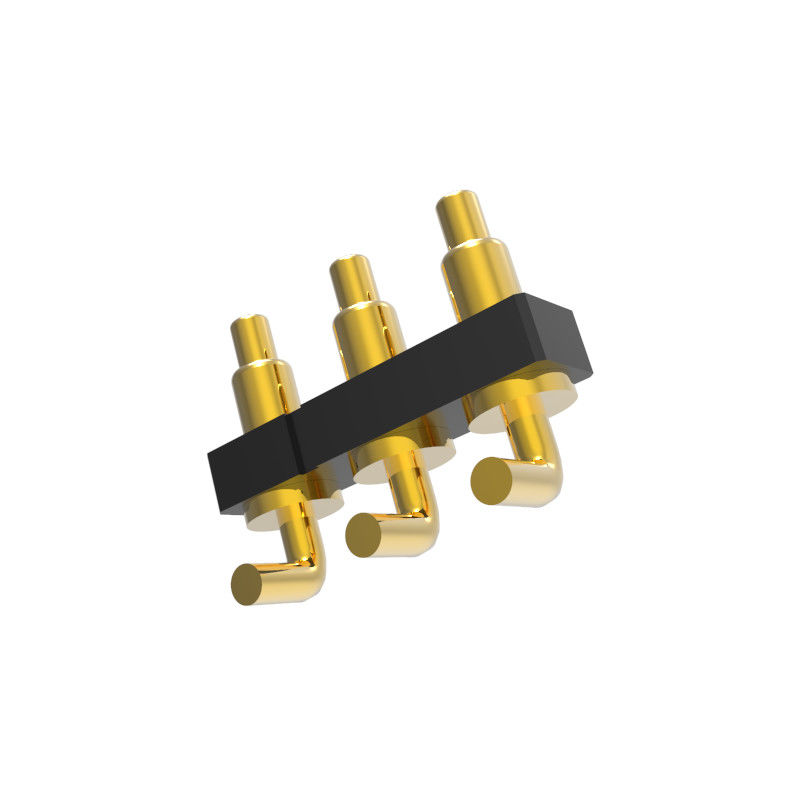

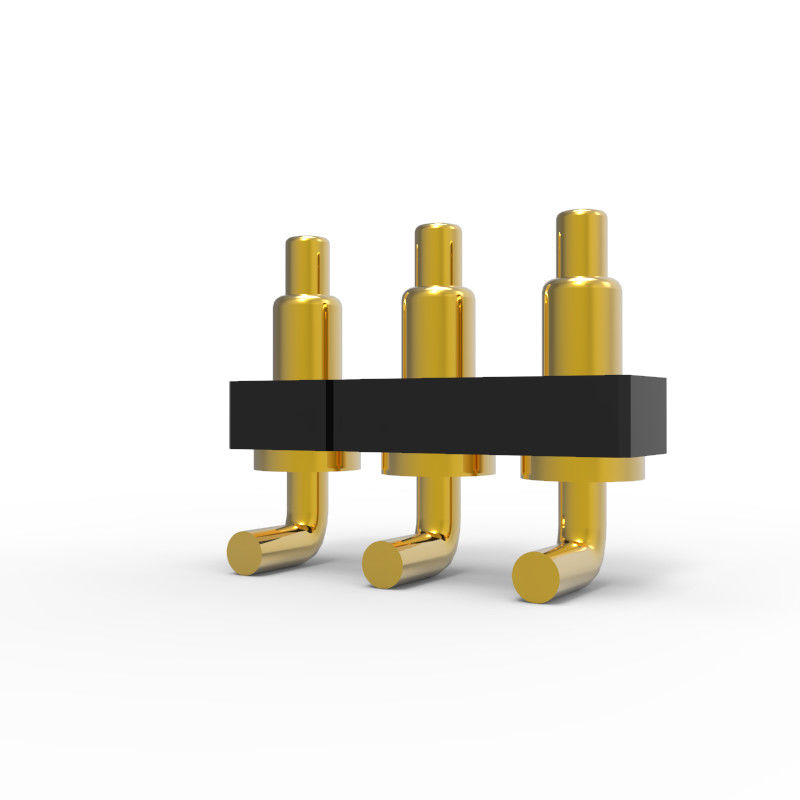

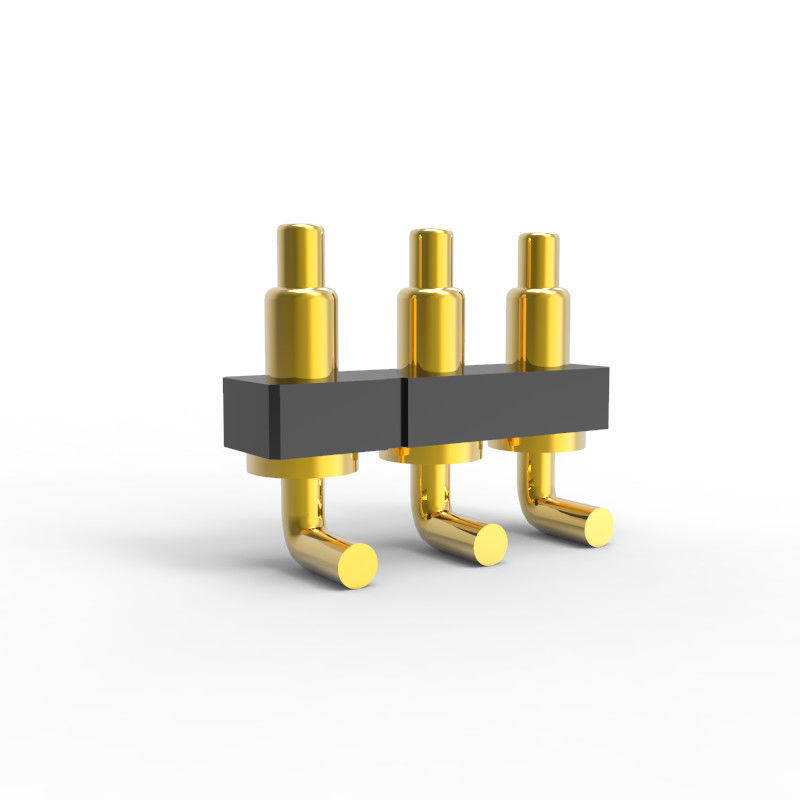

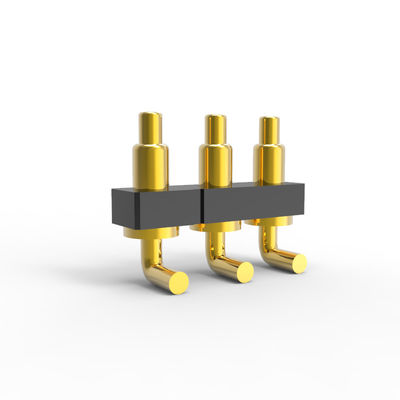

2.54 มิลลิเมตร pitch 3pin มุมขวา สปริง โปโก้ pin เครื่องเชื่อมกับ 2.54 มิลลิเมตรสูงบ้าน
หางของ Pogo Pin มีความโค้ง สามารถให้ผู้ออกแบบมีทางเลือกในการใช้พื้นที่มากขึ้น หางยังสามารถผสมด้วยสาย
Pogo Pin เป็นเครื่องเชื่อมความแม่นยําที่ใช้ในมือถือและสินค้าอิเล็กทรอนิกส์อื่น ๆ
มันถูกใช้อย่างแพร่หลายในผลิตภัณฑ์อิเล็กทรอนิกส์ต่าง ๆ และมีบทบาทในการเชื่อมต่อการส่งสัญญาณ
โครงสร้างรูปร่างของมันแบ่งออกเป็น: แบบล่างเรียบ, ประเภทแผ่นปุ่ม, ประเภทบิด, แกนเข็มคู่, ประเภท thread, ประเภทสายผสม
ประเภทหลุมด้าน ฯลฯ
โครงสร้างภายในแบ่งออกเป็น: ประเภทเจาะหลัง, ลมตัด, ลมตัดที่มีลูกกลม, ประเภทหลุมผ่าน, ประเภทปุ่มหาง, ประเภทหัวคู่, เป็นต้น
การเลือกการเคลือบ: การเคลือบทองคําปกติ, การเคลือบไนเคิล เป็นต้น
2.54 มิลลิเมตร pitch มุมขวารายการพารามิเตอร์ของสายเชื่อมที่ติดสปริง:
|
อุปกรณ์กันไฟ
|
พลาสติกดํา(265°C)UL94 V-0
|
|
เครื่องบดน้ํา
|
ทองแดง 5U อะมากกว่า 60 ~ 100U Ni
|
|
บาร์เรล
|
ทองแดง 5U อะมากกว่า 60 ~ 100U Ni
|
|
ลาย
|
การบําบัดพื้นผิว SUS
|
|
ประเภทเครื่องเชื่อม
|
เพศชาย
|
|
สี
|
สีดํา สีเหลือง
|
|
ปิช
|
2.54mm หรือขึ้นอยู่กับความต้องการของลูกค้า
|
|
ปิน
|
3pin หรือขึ้นอยู่กับความต้องการของลูกค้า
|
|
การใช้งาน
|
PCB อุปกรณ์ AV อุปกรณ์ทางการแพทย์ การสื่อสารทางทหาร การบินอากาศ นาฬิกาโทรศัพท์ ซิกเกอร์อิเล็กทรอนิกส์
|
|
ใบรับรอง
|
สินค้าที่ได้รับการรับรอง
|
|
การบรรจุ
|
1000pcs / PE ถุง ((ตามความต้องการของลูกค้า)
|
|
ความแรงของสปริง
|
70g+/-20g ในความเร็วการทํางาน 1.0mm
|
|
การทดสอบชีวิต
|
100,000 จันทร์
|
|
ปัจจุบัน
|
3A แม็กซ์
|
|
โวลเตชั่น |
DC 12V |
|
ความต้านทานต่อการสัมผัส |
50 มิลลิโอเอ็มแม็กซ์
|
|
การทดสอบสเปรย์เกลือ |
48H |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
การทดสอบเปิดและสั้น 100% |
2.54mm pitch มาตรฐาน 2pin-40pin Pogo pin connector กับมุมขวา
ข้อดีของ UPE Pogo Pin Connector
เครื่องเชื่อม Pogo Pin Connector หรือที่รู้จักกันในชื่อสปริงปิน หรือปินโปโก้ มีข้อดีหลายอย่าง:
ความน่าเชื่อถือ:ปิ้น UPE Pogo ที่ใช้เทคโนโลยี CLIP ให้การเชื่อมต่อไฟฟ้าที่คงที่และน่าเชื่อถือ แม้กระทั่งในสภาพแวดล้อมที่ต้องรับผลกระทบจากการสั่นสะเทือนและแรงกระแทกทางกล
การออกแบบที่คอมแพคต์ขนาดเล็กของพวกมัน ทําให้มันเข้ากับพื้นที่ที่แคบ ซึ่งเป็นสิ่งที่เหมาะสมสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่คอมแพคต์ทันสมัย
ความยืดหยุ่นปิ้นโปโก้สามารถปรับตัวให้กับความแตกต่างของพื้นผิว เพื่อให้ความเชื่อมต่อมั่นคง แม้ว่าพื้นผิวการจับคู่จะไม่ตรงกันอย่างสมบูรณ์แบบ
การใช้ง่าย:มันใช้ได้ง่าย มีการติดตั้งและบํารุงรักษาง่าย
ความทนทาน:มันถูกออกแบบมาเพื่อทนต่อวงจรหลายครั้งของการเชื่อมต่อและตัดเชื่อมต่อ ทําให้มันทนทานสูง
ข้อดีของเราและการเลือกของคุณ:
.UPE มืออาชีพที่กําหนดเองปัจจุบันสูง Pogo Pin กับ 15A-30A ซีรีส, มันได้รับการผลิตจํานวนมาก.
.UPE พัฒนา 1.27mm2.0 มิลลิเมตร 2.54 มิลลิเมตร pitch มาตรฐานชายและหญิง 2pin-40pin โปโก้ pin เครื่องเชื่อมกับ SMT / DIP / มุมขวา / Solder Cup
.การทดสอบ Pogo Pin Life ถึง 1,000,000 รอบ
.ผลิตภัณฑ์ทั้งหมดสามารถผ่านมาตรฐาน HF, RoHS REACH
.การทดสอบไฟฟ้า 100% รายงานที่ให้บริการ ก่อนการส่งสินค้า
. มีรูปแบบที่แตกต่างกันตามสั่ง มีโครงสร้างขนาดเล็กและกระแสไฟฟ้าสูง
โครงสร้างและคําอธิบายของชนิด Pogo Pin:
SMT:ความมั่นคงที่ดี ด้านล่างของ Barrel เป็นการออกแบบด้านล่างเรียบ ซึ่งง่ายที่จะผสมผสานบนบอร์ด PCB
ทําไมลูกค้าจึงเลือกUPE?
1บริการรับเปลี่ยนแบบมืออาชีพ
2ความสามารถในการผลิตตัวอย่างอย่างอย่างรวดเร็ว
3ระบบควบคุมคุณภาพที่เข้มงวด
4การแปรรูปด้วยส่วนประกอบที่นําเข้า
5อุปกรณ์ทดสอบความแม่นยําสูง
6. ขั้นตอนการควบคุมค่าใช้จ่ายที่เหมาะสม
สนามการใช้งานของ Pogo Pin Connector
วิธีการสั่งซื้อ
* คุณส่งรูปหรือตัวอย่างมาให้เรา
*ทีมวิศวกรรมมืออาชีพของเราดําเนินการประเมิน
* คุณตรวจสอบการวาดและเราทําตัวอย่างที่จะส่งให้คุณ
* คุณทดสอบตัวอย่างและอนุมัติ จากนั้นสั่งซื้อและจ่ายเงินฝาก 50%
* เราเริ่มทําสินค้า
* เมื่อสินค้าเสร็จแล้ว เราก็ถ่ายรูปให้เช็คของคุณ และคุณก็จ่ายเงินที่เหลือ
* เราส่งสินค้าให้คุณด้วย DHL, TNT, UPS, FedEx
ระยะเวลาการจ่ายเงิน:T/T เงินฝาก 50% เงินเหลือ 50%
วิธีการชําระเงินT/T,PayPal,OCBC
เวลานําตัวอย่าง:ตัวอย่างคลังสินค้า 2-3 วันทํางาน/ตัวอย่างที่กําหนดเอง 5-7 วันทํางาน
ระยะเวลาการผลิต:10-15 วันทํางาน
สร้างเพื่อ:อเมริกา ยุโรป เอเชีย แอฟริกาใต้
ระยะเวลาการค้า:EXW
ส่งสินค้า:สายอากาศ ทะเล สายด่วน
บริการ:คุณภาพสูงกับราคาที่เหมาะสม บริการ OEM ขนาดพิเศษ, สี, การออกแบบ
