| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | 2pin สปริงโหลดหมุด pogo |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $0.8-$3 |
| รายละเอียดการบรรจุ: | PE |
| เวลาการส่งมอบ: | 10-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |

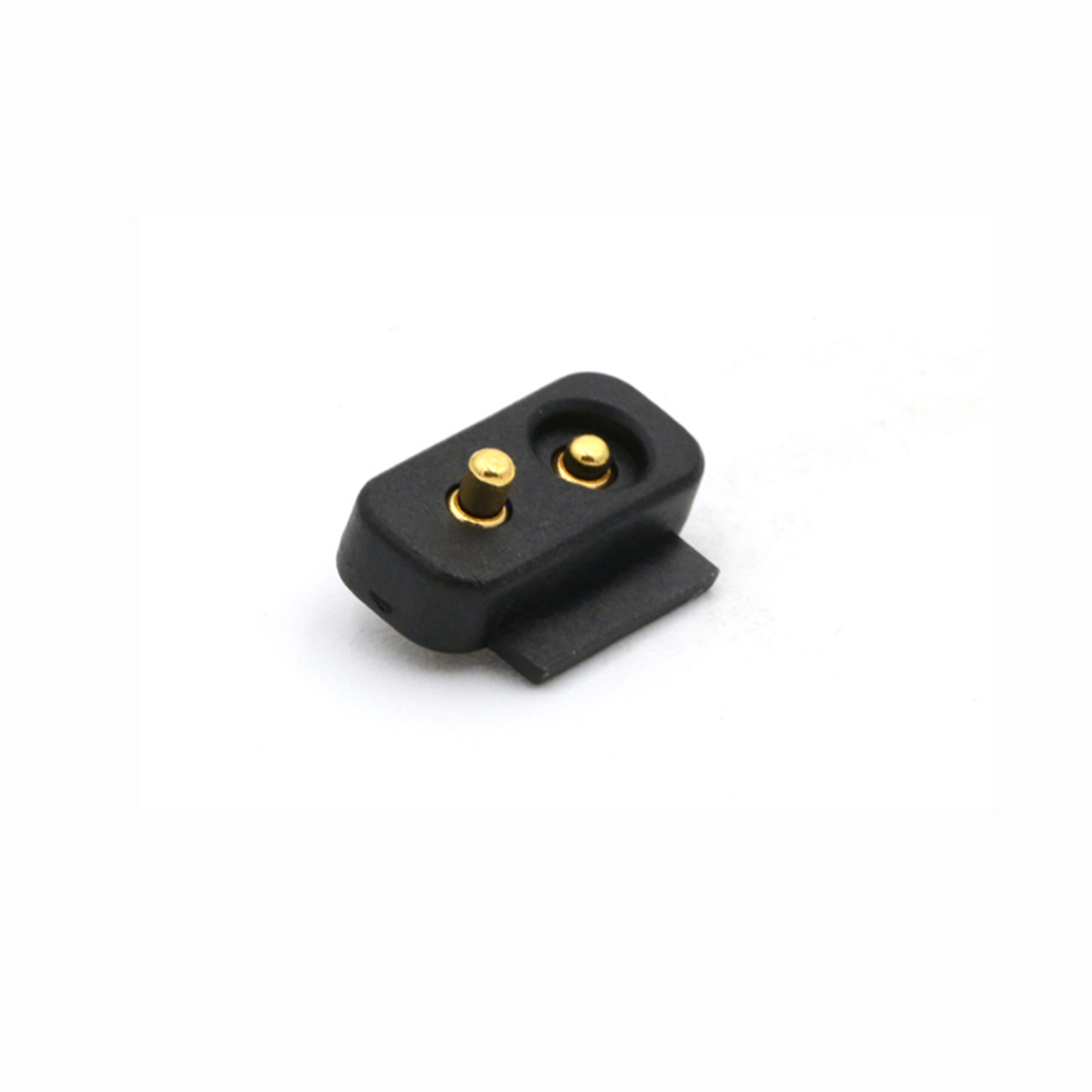

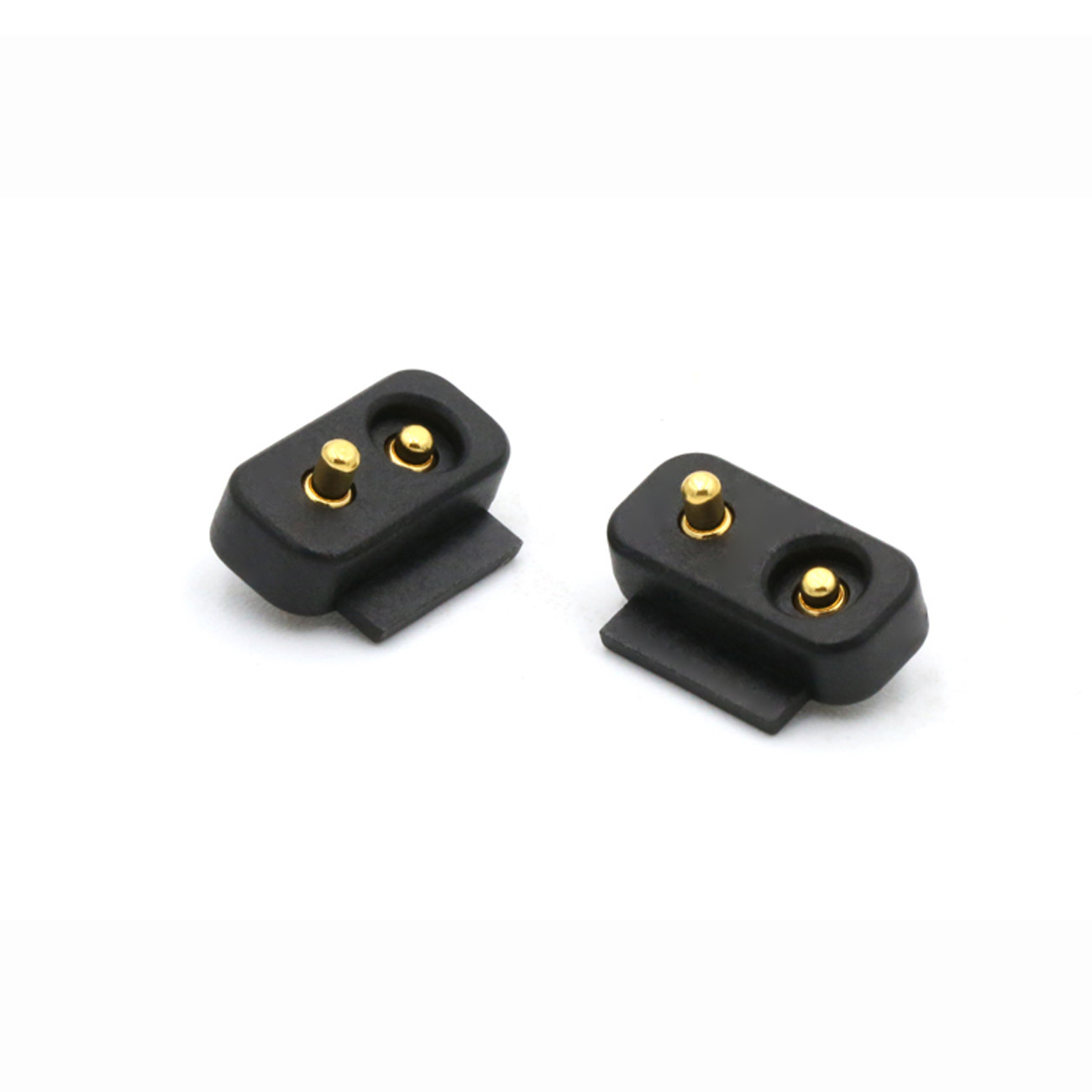

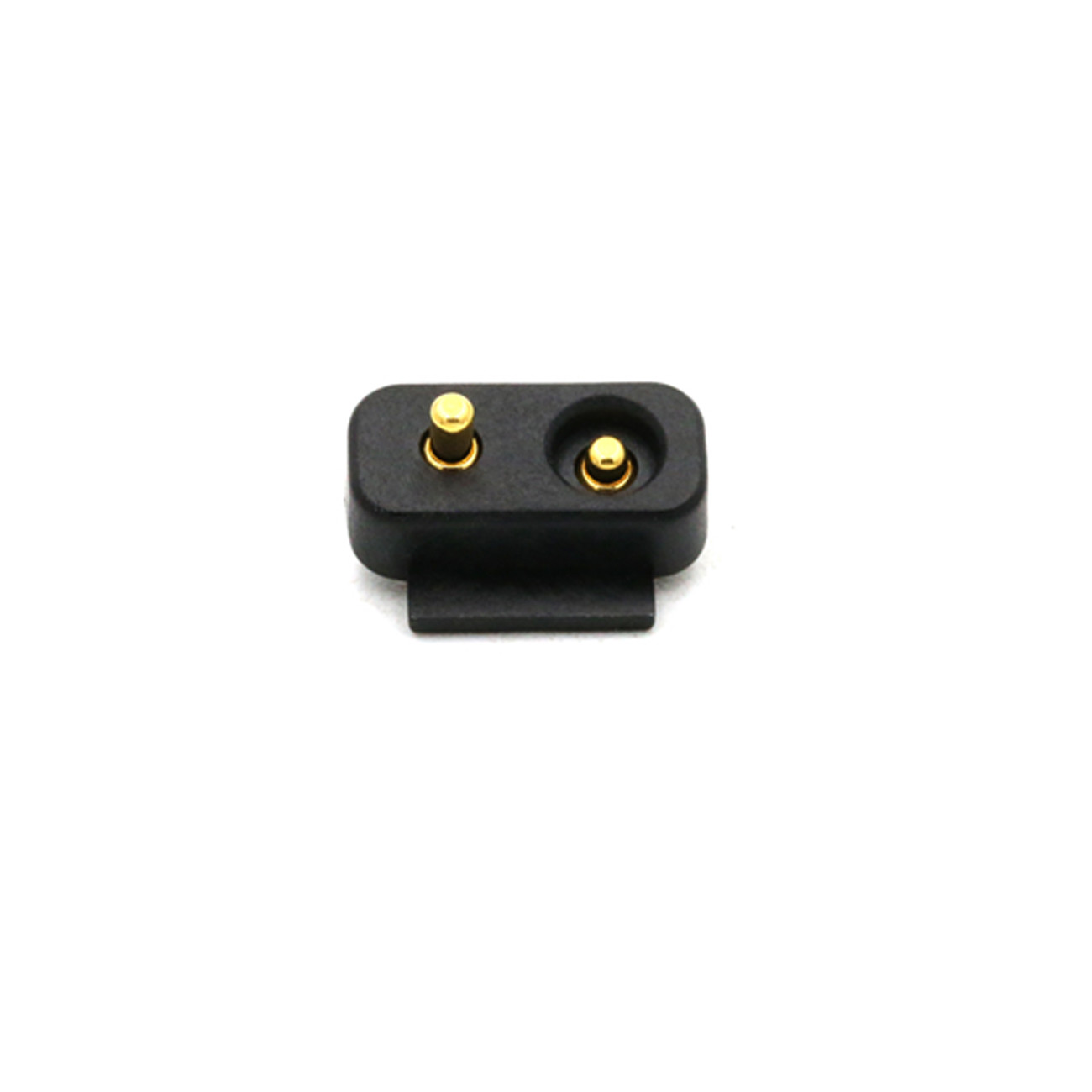

| ชื่อ: | 2 Pin Pogo เครื่องเชื่อม | ประเภท: | DIP |
|---|---|---|---|
| วัสดุ: | C3604, SUS304, THN | การบํารุงผิว: | ชุบทอง |
| ต้านทานการติดต่อ: | 50mΩ สูงสุดในการทํางาน | การทดสอบสเปรย์เกลือ: | 48 ชม |
| อุณหภูมิในการทำงานของผลิตภัณฑ์: | 260 ℃± 5 ℃ 20s ± 2s | สภาพแวดล้อมการใช้สินค้า:: | 80°C~130°C ((การทดสอบห้องปฏิบัติการ) |
| เน้น: | ทอง Plating 2 Pin โปโก้เชื่อม,2 Pin Pogo Connector ประเภท DIP,ปิ้นโปโก้แบบสปริง |
||
พลาสติกกันอุณหภูมิสูงของ 2pin สปริงโปโก้ติดต่อที่ติดสปริง.UPE โปรโมชั่นที่กําหนดเองปัจจุบันสูง โปโก้ Pin Connector กับ 15A-30A ซีรี่ย์และการทดสอบอายุสูงสุด 1000,000 วงจร.วัสดุและเคลือบของเครื่องเชื่อมแบบสปริงตรงกับมาตรฐาน ROHS และ REACH
ข้อดีของ UPE Pogo Pin Connector
เครื่องเชื่อม Pogo Pin Connector หรือที่รู้จักกันในชื่อสปริงปิน หรือปินโปโก้ มีข้อดีหลายอย่าง:
ความน่าเชื่อถือ:ปิ้น UPE Pogo ที่ใช้เทคโนโลยี CLIP ให้การเชื่อมต่อไฟฟ้าที่คงที่และน่าเชื่อถือ แม้กระทั่งในสภาพแวดล้อมที่ต้องรับผลกระทบจากการสั่นสะเทือนและแรงกระแทกทางกล
การออกแบบที่คอมแพคต์ขนาดเล็กของพวกมัน ทําให้มันเข้ากับพื้นที่ที่แคบ ซึ่งเป็นสิ่งที่เหมาะสมสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่คอมแพคต์ทันสมัย
ความยืดหยุ่นปิ้นโปโก้สามารถปรับตัวให้กับความแตกต่างของพื้นผิว เพื่อให้ความเชื่อมต่อมั่นคง แม้ว่าพื้นผิวการจับคู่จะไม่ตรงกันอย่างสมบูรณ์แบบ
การใช้ง่าย:มันใช้ได้ง่าย มีการติดตั้งและบํารุงรักษาง่าย
ความทนทาน:มันถูกออกแบบมาเพื่อทนต่อวงจรหลายครั้งของการเชื่อมต่อและตัดเชื่อมต่อ ทําให้มันทนทานสูง
ข้อดีของเราและการเลือกของคุณ:
.UPE มืออาชีพที่กําหนดเองปัจจุบันสูง Pogo Pin กับ 15A-30A ซีรีส, มันได้รับการผลิตจํานวนมาก.
.UPE พัฒนา 1.27mm2.0 มิลลิเมตร 2.54 มิลลิเมตร pitch มาตรฐานชายและหญิง 2pin-40pin โปโก้ pin เครื่องเชื่อมกับ SMT / DIP / มุมขวา / Solder Cup
.การทดสอบ Pogo Pin Life ถึง 1,000,000 รอบ
.ผลิตภัณฑ์ทั้งหมดสามารถผ่านมาตรฐาน HF, RoHS REACH
.การทดสอบไฟฟ้า 100% รายงานที่ให้บริการ ก่อนการส่งสินค้า
.มีรูปแบบที่แตกต่างกันตามสั่ง มีโครงสร้างขนาดเล็กและกระแสไฟฟ้าสูง
โครงสร้างและคําอธิบายของชนิด Pogo Pin:
SMT:ความมั่นคงที่ดี ด้านล่างของ Barrel เป็นการออกแบบด้านล่างเรียบ ซึ่งง่ายที่จะผสมผสานบนบอร์ด PCB
ทําไมลูกค้าจึงเลือกUPE?
1บริการรับเปลี่ยนแบบมืออาชีพ
2ความสามารถในการผลิตตัวอย่างอย่างอย่างรวดเร็ว
3ระบบควบคุมคุณภาพที่เข้มงวด
4การแปรรูปด้วยส่วนประกอบที่นําเข้า
5อุปกรณ์ทดสอบความแม่นยําสูง
6. ขั้นตอนการควบคุมค่าใช้จ่ายที่เหมาะสม
ผลการทํางานของปารามิเตอร์สปริงสปริงสปริง
|
ชื่อของส่วน |
ตารางผลการทํางานของปารามิเตอร์ |
|||
|
บาร์เรลเมเทเรีย |
สีเหลือง |
ธาตุเบริลเลียมทองแดง |
โฟสฟอร สีทองแดง |
|
|
วัสดุของพลันเจอร์ |
สีเหลือง |
ธาตุเบริลเลียมทองแดง |
โฟสฟอร สีทองแดง |
โลหะไร้ขัด |
|
ตัวเลือกฤดูใบไม้ผลิ |
สแตนเล |
สายดนตรี |
|
|
|
ความต้องการการเคลือบ |
ทอง-อู
|
เงิน-Ag
|
พาเลเดียม นิเคิล (Pd-Ni) |
|
|
ปัจจุบัน |
1A, 2A, 3A, 5A,15A หรือ 30A (โครงสร้างที่แตกต่างกัน) |
|||
|
ความดันเฉพาะ |
DC 12V 24V |
|||
|
ความต้านทานต่อการสัมผัส |
30mΩ 50mΩ สูงสุด (เงียบ) |
|||
|
การทดสอบชีวิต |
50,000 จังหวะ ขั้นต่ํา 1,000,000 จังหวะ สูงสุด |
|||
|
อุณหภูมิการไหลกลับ |
265 °, 4 ~ 5 วินาที |
|||
|
การทดสอบความน่าเชื่อถือของ POGO PIN |
||||
|
ความแข็งแรงในการเก็บรักษา |
ในระยะยาว 500±50 ครั้งต่อชั่วโมง50ขั้นต่ํา 1000 จันทร์ |
|||
|
ความชื้น |
EIA-364-31,วิธีการทดสอบ II สภาพ A ตัวทดลองเชื่อมต่อต่อความชื้นสัมพันธ์ของ 90% ถึง 95% RH และอุณหภูมิ 40°C ± 2°C ความชื้นสัมพันธ์ 96 โฮอาร์. |
|||
|
ความต้านทานต่อความร้อนของการผสม
|
EIA-364-56 ขั้นตอนที่ 5 ระดับ 2 265°C+10/-0°Cเป็นเวลา 30 ถึง 35 วินาที
|
|||
|
สเปรย์เกลือ
|
EIA-364-26 สภาพการทดสอบ B ตัวทดลองเชื่อมต่อกับสารละลายเกลือ 5±1%ความเข้มข้น 35+1°C/-2°C เป็นเวลา 48 ชั่วโมง |
|||
|
การทดสอบแรงสปริง
|
ขั้นตอนการทดสอบแรงปกติ 100g±20g ในความสูงการทํางาน
|
|||
|
อายุการใช้งาน
|
EIA-364-17,วิธีการทดสอบ A,เงื่อนไข 4,เงื่อนไขเวลาทดสอบเครื่องเชื่อมต่อ 85°C± 2°C เป็นเวลา 96 ชั่วโมง |
|||
|
ความสามารถในการผสม
|
EIA-364-52 ลงใน 265±5°C, 60/40±5% Sn/pb เซลด์สําหรับ 4.0 ~ 5.0 วินาที |
|||
|
ความต้านทานต่อการสัมผัส
|
EIA-364-23 วัดความต้านทานการสัมผัสด้วยกระแสทดสอบสูงสุด 100 mAและความดันสูงสุด 20 mV |
|||
บางส่วนของ Pogo Pin Connectors ที่กําหนดเองเพื่ออ้างอิง:
สนามการใช้งานของ Pogo Pin Connector
การบรรจุและการขนส่ง
