| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | UPE |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | VIS050A-4055XX-AXX-XXXX / VIS050B-4100XX-AXX-XXXX |
| เอกสาร: | VIS050A-4055XX-AXX-XXXX.pdf |
| จำนวนสั่งซื้อขั้นต่ำ: | 5000 |
| ราคา: | $5-$7 |
| รายละเอียดการบรรจุ: | PE |
| เวลาการส่งมอบ: | 10-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5KPCS/วัน |
| ชื่อ: | เครื่องเชื่อมที่ติดสปริง | ขว้าง: | 2.54มม |
|---|---|---|---|
| หมายเลขพิน: | 6พิน | วัสดุ: | lead-freec6801, sus304, Black HTN |
| แรงสปริง: | 80G ± 20G ที่ความสูงการทำงาน 1.2 มม. | ful1 storke: | 1.4มม |
| ชีวิตทางกล: | 20000 รอบขั้นต่ำ .. | ปัจจุบัน: | 3A |
| โวลเตชั่น: | DC12V | ต้านทานการติดต่อ: | 50mΩสูงสุด (PIN) |
| การทดสอบสเปรย์เกลือ: | 48 ชม | ||
| เน้น: | เครื่องเชื่อมแบบสปริง,ทอง Plating 6 Pin โปโก้เชื่อม,6 Pin Pogo Connector ปรับแต่ง |
||

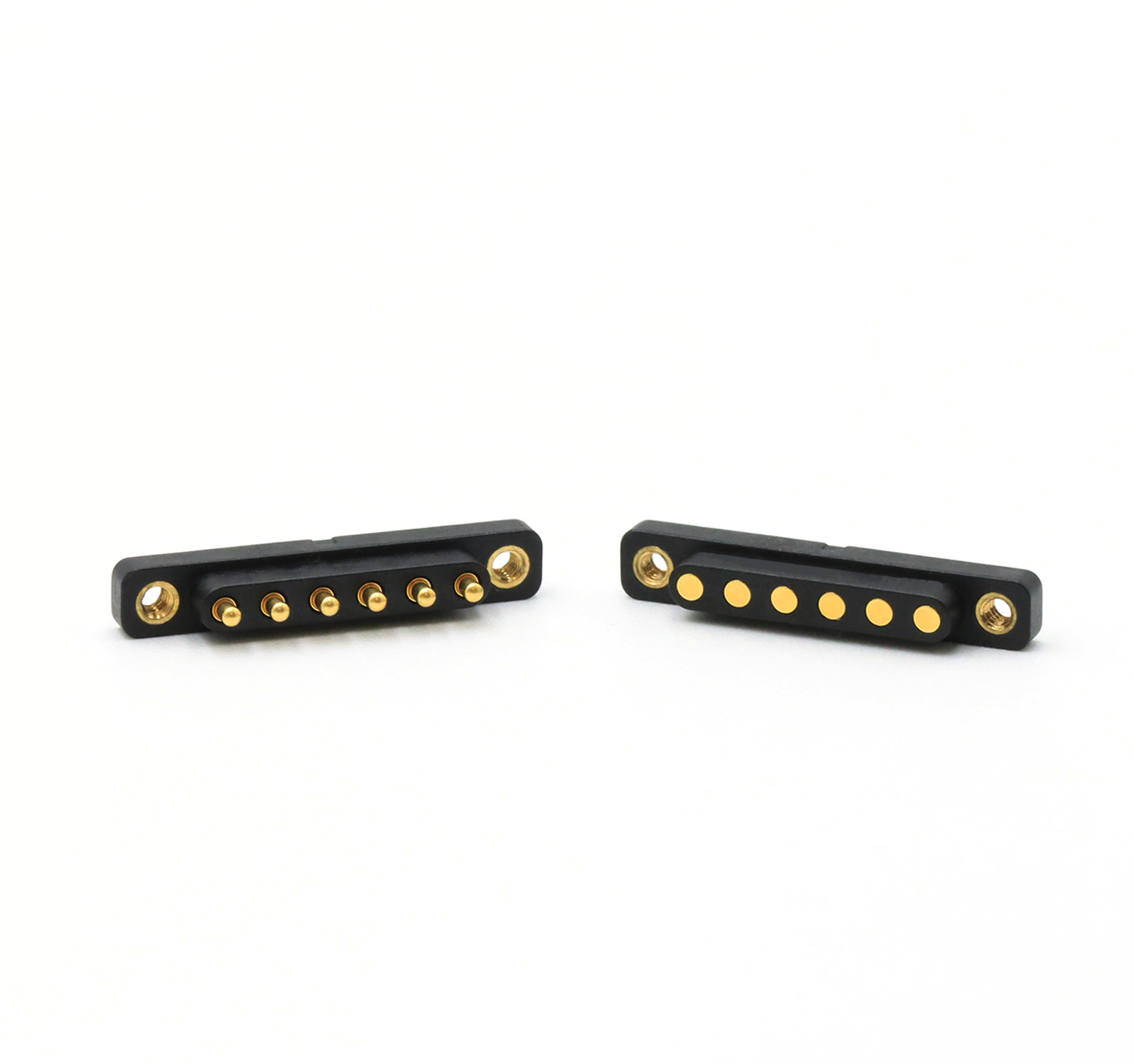

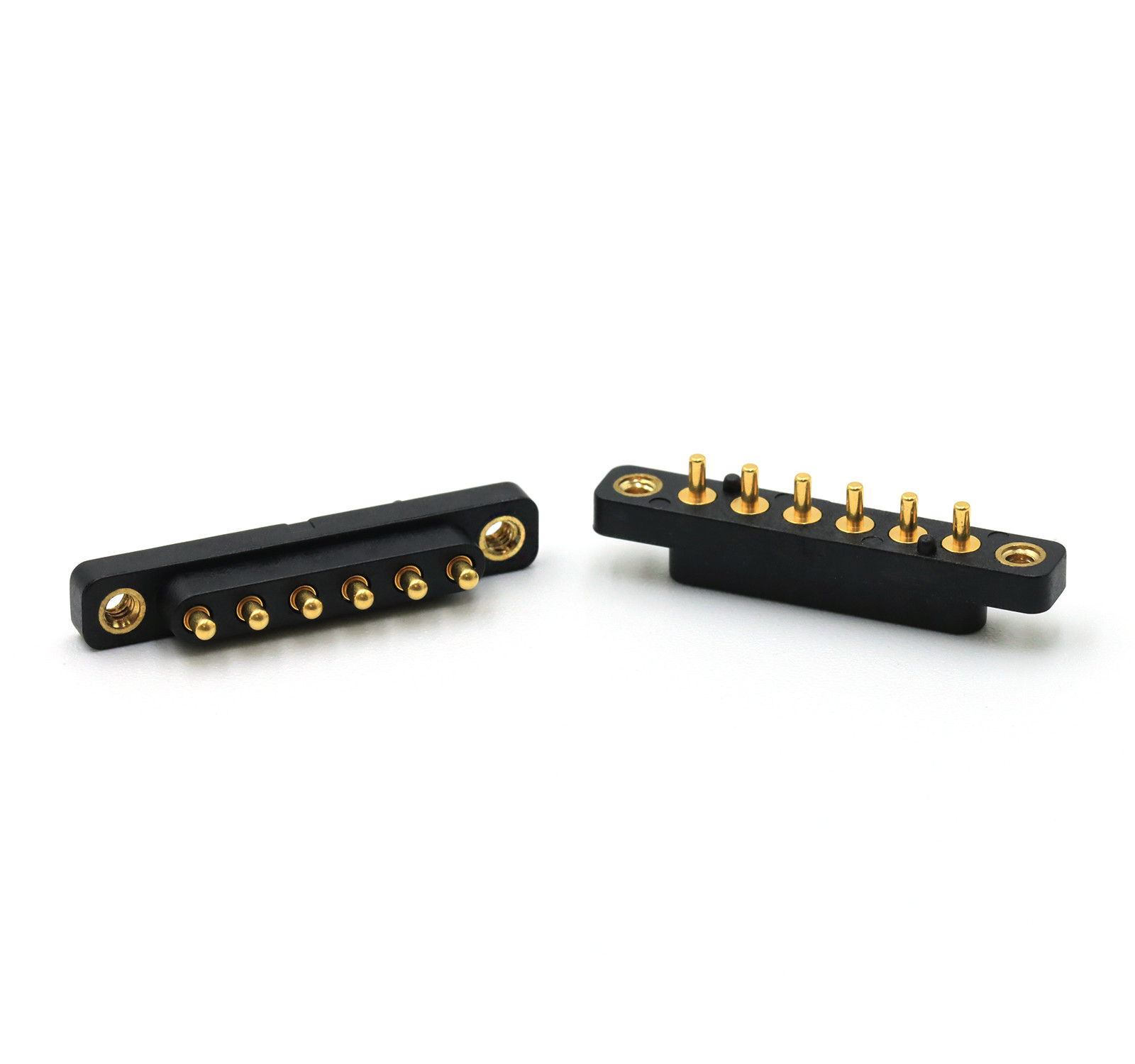

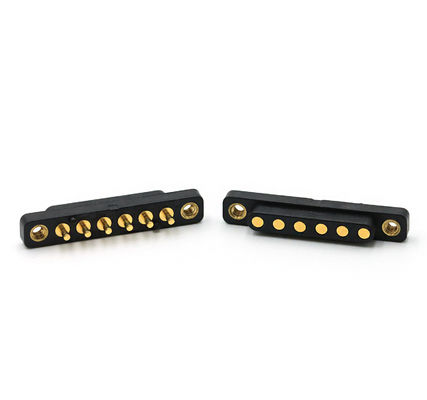

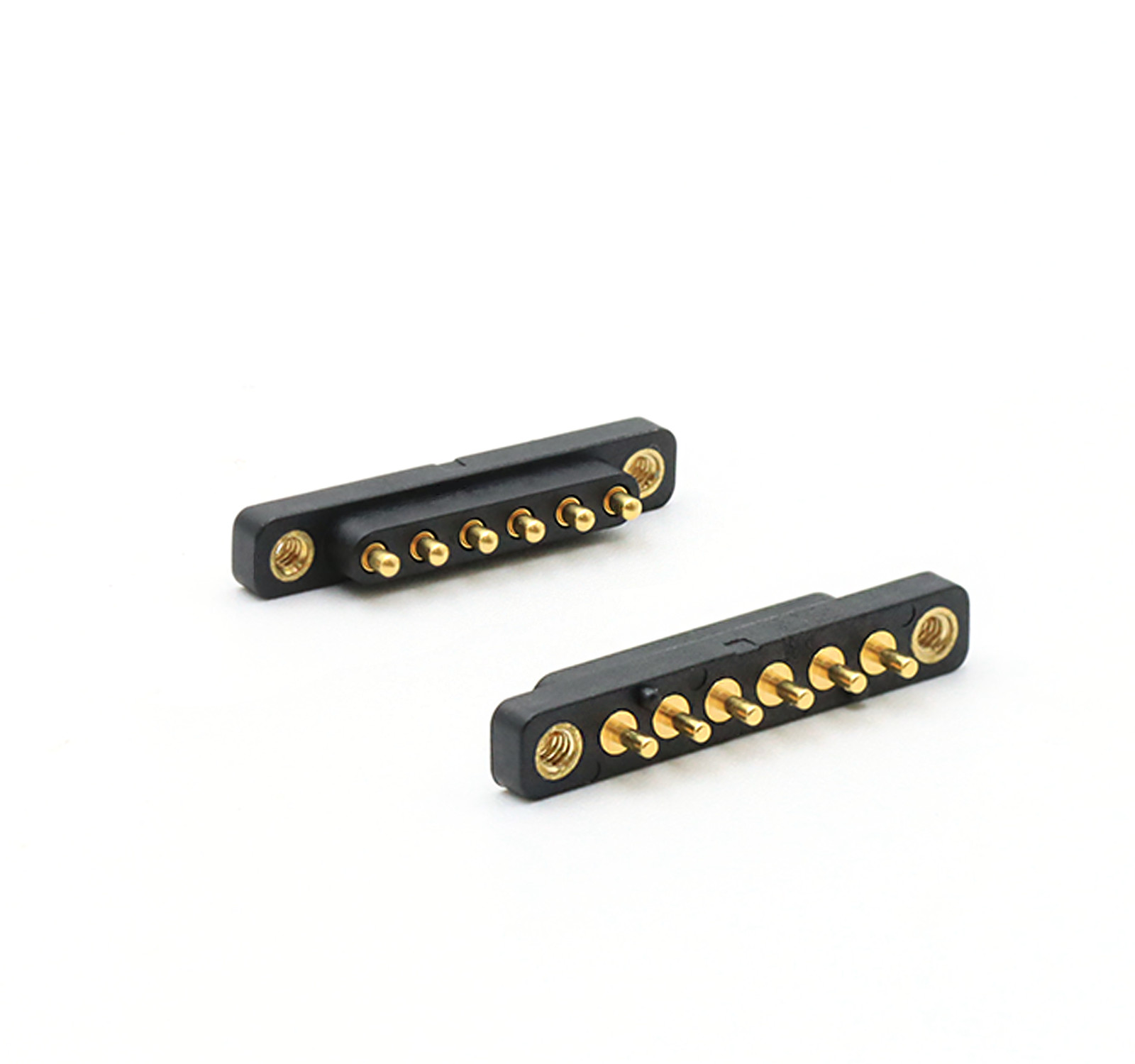

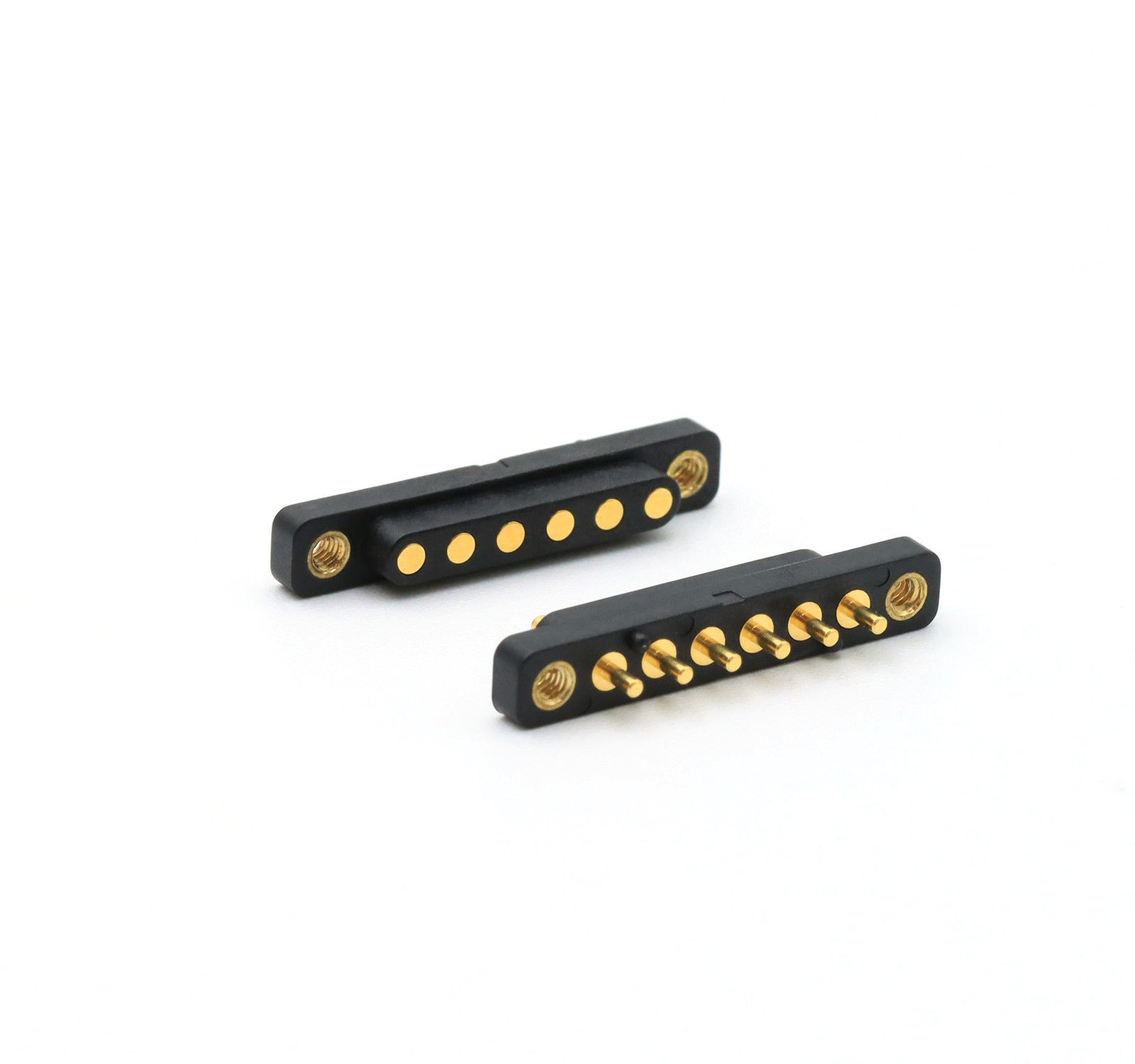

โกลด์ plating 6pin หลุมสกรู.
ทีมงานออกแบบของเรามีประสบการณ์มากมายในสาขาวิทยาศาสตร์วัสดุ, วิศวกรรมไฟฟ้า, วิศวกรรมกระบวนการ, และการสร้างเครื่องจักร เรานําความรู้นี้ไปใช้ในสาขาการแพทย์และอุตสาหกรรมที่หลากหลาย
ข้อดีของการเชื่อมต่อ UPE ที่ติดสปริง:
เครื่องเชื่อมที่ติดสปริง (spring-loaded connectors) หรือที่เรียกว่าสปริงปิน (spring pins) หรือปิงโปโก (pogo pins) มีข้อดีหลายอย่าง:
ความน่าเชื่อถือ:ปิ้น UPE Pogo ที่ใช้เทคโนโลยี CLIP ให้การเชื่อมต่อไฟฟ้าที่คงที่และน่าเชื่อถือ แม้กระทั่งในสภาพแวดล้อมที่ต้องรับผลกระทบจากการสั่นสะเทือนและแรงกระแทกทางกล
การออกแบบที่คอมแพคต์ขนาดเล็กของพวกมัน ทําให้มันเข้ากับพื้นที่ที่แคบ ซึ่งเป็นสิ่งที่เหมาะสมสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่คอมแพคต์ทันสมัย
ความยืดหยุ่นปิ้นโปโก้สามารถปรับตัวให้กับความแตกต่างของพื้นผิว เพื่อให้ความเชื่อมต่อมั่นคง แม้ว่าพื้นผิวการจับคู่จะไม่ตรงกันอย่างสมบูรณ์แบบ
การใช้ง่าย:มันใช้ได้ง่าย มีการติดตั้งและบํารุงรักษาง่าย
ความทนทาน:มันถูกออกแบบมาเพื่อทนต่อวงจรหลายครั้งของการเชื่อมต่อและตัดเชื่อมต่อ ทําให้มันทนทานสูง
ข้อดีของเราและการเลือกของคุณ:
UPE มืออาชีพที่กําหนดเองปัจจุบันสูง Pogo Pin กับ 15A-30A ซีรีส, มันได้รับการผลิตจํานวนมาก.
UPE ได้พัฒนาเครื่องเชื่อมปิน 2pin-40pin Pogo เพศชายและเพศหญิงมาตรฐานขนาด 2.54 มิลลิเมตร ด้วย SMT / DIP / มุมขวา / ถ้วย Solder
การทดสอบ Pogo Pin Life ถึง 1,000,000 รอบ
ผลิตภัณฑ์ทั้งหมดสามารถผ่านมาตรฐาน HF, RoHS REACH
การทดสอบไฟฟ้า 100% รายงานที่ให้บริการ ก่อนการส่งสินค้า
มีรูปแบบที่แตกต่างกันตามสั่ง มีโครงสร้างขนาดเล็กและกระแสไฟฟ้าสูง
ทําไมลูกค้าจึงเลือกUPE?
1บริการรับเปลี่ยนแบบมืออาชีพ
2ความสามารถในการผลิตตัวอย่างอย่างอย่างรวดเร็ว
3ระบบควบคุมคุณภาพที่เข้มงวด
4การแปรรูปด้วยส่วนประกอบที่นําเข้า
5อุปกรณ์ทดสอบความแม่นยําสูง
6. ขั้นตอนการควบคุมค่าใช้จ่ายที่เหมาะสม
ขนาดตัวเชื่อมสกรู 6 ปินเพศชาย:
ขนาดตัวเชื่อมสกรู 6 ปินหญิง:
แผนการ PCB ที่แนะนํา
ความละเอียดการจัดวาง: ± 0.05mm
ผลการทํางานของปารามิเตอร์สปริงสปริงสปริง
|
ชื่อ |
เครื่องเชื่อมสกรีน 6 ปิน เพศชายและเพศหญิง |
|
เครื่องบดน้ํา |
ไม่มีหมึกC6801, ผสม XXU" Min Au มากกว่า 60 ~ 100U" Ni |
|
บาร์เรล |
ไม่มีหมึกC6801, ผสม XXU" Min Au มากกว่า 60 ~ 100U" Ni |
|
ลาย |
SUS304 |
|
บ้านพัก |
สีดํา HTN+30%GF UL94 V-0 |
|
สกรู |
เอ็ม 160 |
|
ความแรงของสปริง |
80 กรัม±20 กรัม ในความสูงในการทํางาน 1.2 มม. |
|
หนองหอย |
1.4 มิลลิเมตร |
|
อายุการใช้งาน |
20000 วงจร นาที |
|
ปัจจุบัน |
3A |
|
โวลเตชั่น |
DC 12V |
|
ความอนุญาตในการวางแผน |
± 0.05 มม. |
|
ความต้านทานต่อการสัมผัส |
50 เมตร Max (PIN) |
|
อุณหภูมิการทํางาน |
-40°C~+130°Cภายใน 24 ชั่วโมง |
|
การต่อต้านการขาย |
260°C±5°C 20s±2s |
|
การทดสอบสเปรย์เกลือ |
48H |
|
การรับรอง |
ผลิตภัณฑ์ที่สอดคล้องกับ ROHS หรือ REACH |
|
การทดสอบ |
การทดสอบเปิดและสั้น 100% |
โปโก้ ปิน คอนเนคเตอร์ประกอบด้วย 6 ส่วน: พลันเจอร์, บาร์เรล, สปริง, ลูกศิลาเซรามิก, บ้าน, Cap
บางส่วนของ Pogo Pin Connectors ที่กําหนดเองเพื่ออ้างอิง:
สาขาใช้งานสินค้า:
การบรรจุและการขนส่ง
